Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 3500, 1900/65А
| Номер в ГРСИ РФ: | РБ 03 23 6295 17 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Bently Nevada, LLC", США |
|
Описание типа РБ 03 23 6295 17 [2018-01-16]
rb-03-23-6295-17_2018-01-16.pdf
|
Скачать |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 3500, 1900/65А (далее - комплексы) предназначены для преобразования электрических сигналов от первичных преобразователей в значения измеряемых параметров, обработки информации об измеряемых параметрах и выработки управляющих и регулирующих воздействий в виде аналоговых и дискретных сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 6295 17 |
| Наименование | Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 3500, 1900/65А |
| Год регистрации | 2017 |
| Номер сертификата | 11096 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "Bently Nevada, LLC", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Bently Nevada, LLC"
Адрес: 1631 Bently Parkway South Minden, NV 89423
Контакты: Телефон: 17757823611,18002275514, Факс: 1775215 2876
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2727-2017. |
Поверители
Скачать
|
Описание типа РБ 03 23 6295 17 [2018-01-16]
rb-03-23-6295-17_2018-01-16.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 3500, 1900/65А (далее - комплексы) предназначены для преобразования электрических сигналов от первичных преобразователей в значения измеряемых параметров, обработки информации об измеряемых параметрах и выработки управляющих и регулирующих воздействий в виде аналоговых и дискретных сигналов.
Область применения - различные области деятельности, где используются агрегаты роторного типа (газовые, паровые, гидротурбины, компрессоры, насосы, электродвигатели и т.д.).
Описание
Принцип работы комплексов основан на аналогово-цифровом преобразовании электрических сигналов от первичных преобразователей в значения измеряемых параметров, с последующим их сравнением с программируемыми пользователем уставками и, при превышении предельных значений уставок, выдачи управляющих сигналов в систему аварийной защиты. Результаты измерений используются для предотвращения повреждения или разрушения работающих механизмов и защиты обслуживающего персонала.
Комплексы построены по блочно-модульному типу и состоят из:
- модулей измерительных в различных комбинациях, определяемых заказом (серии 3500 или 1900/65А);
- приборной стойки;
- блока питания (для модулей измерительных серии 3500);
- интерфейсного модуля/модуля сбора динамических данных (для модулей измерительных серии 3500).
Каждый комплекс имеет несколько модификаций, отличающихся количеством измерительных модулей и номенклатурой измеряемых параметров. Модули измерительные имеют от 1 до 32 каналов. При помощи программ конфигурирования каждый канал можно запрограммировать на выполнение конкретных фуш$бйин^йвда-ча аналоговых сигналов, срабатывание реле и т.д.).
В состав комплекса, в зависимости от выполняемых задач, /могут'ъходитй
II |ГОСУДАРСТВЕННЫЙ рССиГр] II Il I средств измерений 1 II \\ \ Республики Беларусь / II следующие модули измерительные:
- 3500/40, 3500/40М - контроль радиальной вибрации, осевого смещения, эксцентриситета, относительного расширения;
- 3500/42М - контроль радиальной вибрации, осевого смещения, эксцентриситета, относительного расширения, виброускорения, виброскорости, виброускорения, вибрация вала;
- 3500/44М - контроль вращающихся механизмов авиационных газовых турбин;
- 3500/45 - контроль осевого смещения, относительного расширения, расширения корпуса, положения клапанов;
- 3500/46М - контроль радиальной вибрации на гидроагрегате, зазора статора и ротора на гидроагрегате;
- 3500/50 - контроль частоты вращения различных вращающихся деталей, ускорения ротора;
- 3500/53 - контроль превышения частоты вращения различных вращающихся деталей;
- 3500/60, 3500/61, 3500/65 - контроль температуры и перепада температуры;
- 3500/62 - контроль переменных процессов;
- 3500/64 - контроль изменения давления;
- 3500/70М - контроль виброскорости, виброускорения поршневого компрессора;
- 3500/72М - контроль положения штока поршневого компрессора;
- 3500/77М - контроль поршневого давления, угла поворота штока, усилия растяжения/сжатия штока;
- 1900/65А- контроль вибрации и температуры вращающихся механизмов;
Схема с указанием места нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.
Внешний вид комплексов представлен на Рисунке 1.

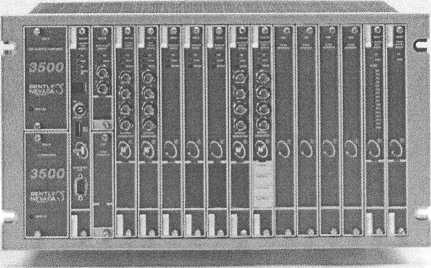

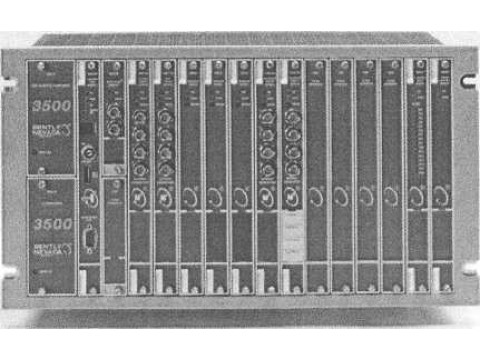

а) серия 3500
Рисунок 1 - Внешний вид комплексов

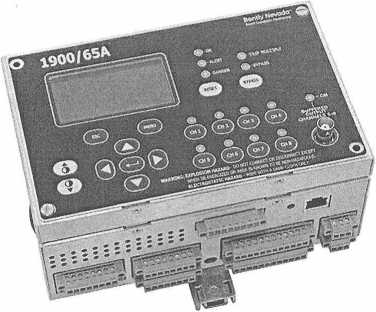

б) 1900/65А
Комплексы имеют встроенное и внешнее программное обеспечение (далее - ПО). Идентификационные данные ПО приведены в таблице 1.
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования комплексов и управления интерфейсом.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сконфигурировать комплексы, регистрировать и сохранять результаты измерений.
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. / \
Il f ^Дарственный реестр) им 1 V \Для документов/ //
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
Комплексы серии 3500 | ||
|
Внешнее |
System 1 |
6.1 |
|
Встроенное |
3500 Rack Configuration |
5.5 |
|
Комплекс 1900/ |
35А | |
|
Внешнее |
1900 Configuration Software |
3.2.124.6703 |
|
Встроенное |
Микропрограмма |
1.0 |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики комплексов приведены в таблицах 2-14.
Таблица 2 - Основные технические и метрологические характеристики комплекса на базе измерительных модулей 3500/4Х
|
Наименование характеристики |
Значение характе |
эистики | |||
|
3500/40, 3500/40М |
3500/42М |
3500/44М |
3500/45 |
3500/46М | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Количество входных/выходных сигналов |
4/- |
4/4 |
4/4 |
4/4 |
4/4 |
|
Диапазон измерений входных сигналов по напряжению постоянного тока, В |
от минус 24 до 0 | ||||
|
Пределы допускаемой приведенной погрешности комплекса при измерении напряжения постоянного тока, % |
±1,0 | ||||
|
Диапазон измерений входных сигналов по напряжению переменного тока (пик-пик), В |
от 0 до 14 |
- |
от 0 до 14 | ||
|
Пределы допускаемой приведенной погрешности комплекса при измерении напряжения переменного тока (на частоте 100 Гц), % |
±1,0 | ||||
|
Рабочий диапазон частот при измерении радиального виброперемещения, Гц (в зависимости от конфигурации) |
от 4 до 4000 (от 1 до 600) |
- |
- |
от 0,1 до 500 | |
|
Рабочий диапазон частот при измерении виброускорения, Гц |
- |
от 3 до 30000 |
от 4 до 30000 |
- |
от 3 до 30000 |
|
Рабочий диапазон частот при измерении виброскорости, Гц |
- |
от 3 до 5500 |
от 4 до 5500 |
- |
- |
[Государственный реестр) I средств измерений / \ Республики Беларусь /
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3 |
- |
±3 | ||
|
Диапазон токового выходного сигнала, мА |
- |
от 4 до 20 | |||
|
Пределы допускаемой основной приведенной погрешности токового выходного сигнала при 25 °C, % |
- |
±0,25 | |||
|
Пределы допускаемой дополнительной приведенной погрешности токового выходного сигнала в рабочем диапазоне температур, % |
- |
±0,70 | |||
|
Пределы допускаемой относительной погрешности срабатывания программируемых уставок, % |
±0,13 | ||||
|
Номинальное значение напряжения питания постоянного тока, В |
24 | ||||
|
Диапазон рабочих температур, °C |
от минус 30 до 65 (от минус 0 до 65 с искробезопасными барьерами) | ||||
|
Габаритные размеры, мм, не более |
241,3x122x241,8 | ||||
|
Масса, кг, не более |
1,97 | ||||
Таблица 3 - Основные технические и метрологические характеристики комплекса на
базе
й 3500/5Х
|
Наименование характеристики |
Значение характеристики | |
|
3500/50 |
3500/53 | |
|
Количество входных/выходных сигналов |
2/2 |
1/1 |
|
Диапазон входных сигналов напряжения постоянного тока, В |
от минус 24 до 10 | |
|
Диапазон измерений скорости вращения, об/мин |
от 1 до 99999 | |
|
Пределы допускаемой погрешности комплекса при измерении скорости вращения: - в диапазоне от 1 до 100 об/мин, об/мин - в диапазоне от 100 до 10000 об/мин, об/мин - в диапазоне от 10000 до 99999 об/мин, % |
±0,1 ±1 ±0,01 (относительная) | |
|
Диапазон токового выходного сигнала, мА |
от 4 до 20 | |
|
Пределы допускаемой основной приведенной погрешности токового выходного сигнала при 25 °C, % |
±0,25 | |
|
Пределы допускаемой дополнительной приведенной погрешности токового выходного сигнала в рабочем диапазоне температур, % |
±0,70 | |
|
Номинальное значение напряжения питания постоянного тока, В |
24 | |
|
Диапазон рабочих температур, °C |
от минус 30 до 65 (от минус 0 до 65 с искробезопасными ба_вьеод^и) | |
|
Габаритные размеры, мм, не более |
241,3 х 122 | |
|
Масса, кг, не более |
1,88#/ ф | |
6елГ£.
Таблица 4- Основные технические и метрологические характеристики комплекса на базе измерительных модулей 3500/60, 3500/61, 3500/65
|
Наименование характеристики |
Значение характеристики | ||
|
3500/60 |
3500/61 |
3500/65 | |
|
Количество входных/выходных сигналов |
6/- |
6/6 |
16/- |
|
Тип применяемых термопар |
Е, J, К, 1 | ||
|
Тип применяемых термопреобразователей сопротивления |
Pt100 | ||
|
Диапазон токового выходного сигнала, мА |
- |
от 4 ДО 20 |
- |
|
Диапазон значений входного напряжения постоянного тока, соответствующий типу термопары |
приведен в таблице 5 | ||
|
Диапазон значений входного сопротивления постоянному тока, соответствующий типу термопреобразователей сопротивления |
приведен в таблице 6 | ||
|
Пределы допускаемой основной приведенной погрешности токового выходного сигнала при 25 °C,% |
- |
±0,15 |
- |
|
Пределы допускаемой дополнительной приведенной погрешности токового выходного сигнала в рабочем диапазоне температур, % |
±0,40 |
- | |
|
Пределы допускаемой абсолютной погрешности комплексов при измерении температуры (без учета погрешности датчика температуры), °C |
±3,0 | ||
|
Пределы допускаемой относительной погрешности срабатывания программируемых уставок, % |
±0,13 | ||
|
Диапазон рабочих температур, °C |
от минус 30 до 65 (от минус 0 до 65 с искробезопасными барьерами) | ||
|
Габаритные размеры, мм, не более |
241,3x73,2x241,8 | ||
|
Масса, кг, не более |
1,81 | ||
Таблица 5
|
Тип термопары |
Диапазон измерений температуры, °C |
Диапазон входного напряжения, мВ |
|
Е |
от минус 100 до плюс 1000 |
от минус 5,237 до плюс 76,373 |
|
J |
от 0 до плюс 760 |
от 0,000 до плюс 42,919 |
|
К |
от 0 до плюс 1372 |
от 0,000 до плюс 54,886 |
|
т |
от минус 160 до плюс 400 |
от минус 4,865 до плюс 20,872 |
Таблица 6
|
Тип термопреобразователя сопротивления |
Диапазон измерений температуры, °C |
Диапазон входного сопротивления, Ом |
|
Pt100 (а=0,00385 °C"1) |
от минус 50 до плюс 850 |
от 80,31 до 390,48 |
Таблица 7 - Основные технические и метрологические характеристики комплекса на базе измерительных модулей 3500/62
|
Наименование характеристики |
Значение характеристики |
|
3500/62 | |
|
Количество входных/выходных сигналов |
6/- |
|
Диапазон измерений входных сигналов по напряжению постоянного тока, В |
от минус 10 до 10 |
|
Диапазон измерений входных сигналов по силе постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности комплекса при измерении входных сигналов, % |
±1,0 |
|
Пределы допускаемой относительной погрешности срабатывания программируемых уставок, % |
±0,13 |
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|
Диапазон рабочих температур, °C |
от минус 30 до 65 |
|
Габаритные размеры, мм, не более |
241,3x122x241,8 |
|
Масса, кг, не более |
2,14 |
Таблица 8 - Основные технические и метрологические характеристики комплекса на
базе измерительных модулей 3500/64
|
Наименование характеристики |
Значение характеристики |
|
3500/64 | |
|
Количество входных/выходных сигналов |
4/4 |
|
Диапазон входных сигналов по напряжению переменного тока (пик-пик), В |
от 0 до 14 |
|
Пределы допускаемой приведенной погрешности комплекса при измерении напряжения переменного тока (на частоте 100 Гц), % |
±1,0 |
|
Рабочий диапазон частот, Гц (в зависимости от конфигурации) |
от 5 до 4000 (от 10 до 14750) |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3,0 |
|
Диапазон выходных сигналов по постоянному току, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности токового выходного сигнала при 25 °C,% |
±0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности токового выходного сигнала в рабочем диапазоне температур, % |
±0,70 |
|
Номинальное значение напряжения питания от источника постоянного тока, В |
24 |
|
Диапазон рабочих температур, °C |
от минус 30 до 65 |
|
Габаритные размеры, мм, не более |
241,3x73,2x241,8 |
|
Масса, кг, не более |
1,48 |
Таблица 9 - Основные технические и метрологические характеристики комплекса на базе измерительных модулей 3500/70М
|
Наименование характеристики |
Значение характеристики 3500/70М |
|
Количество входных/выходных сигналов |
4/4 |
|
Диапазон измерений входных сигналов по напряжению переменного тока (пик-пик), В |
от 0 до 14 |
|
Пределы допускаемой приведенной погрешности комплекса при измерении напряжения переменного тока (на частоте 100 Гц), % |
±1,0 |
|
Рабочий диапазон частот при измерении виброускорения, Гц |
от 3 до 30000 |
|
Рабочий диапазон частот при измерении виброскорости, Гц |
от 3 до 5500 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3,0 |
|
Диапазон выходных сигналов по постоянному току, мА |
от 4 до 20 |
|
Пределы допускаемой основной абсолютной погрешности токового выходного сигнала при 25 °C, мА |
±0,05 |
|
Пределы допускаемой дополнительной абсолютной погрешности токового выходного сигнала в рабочем диапазоне температур, мА |
±0,14 |
|
Пределы допускаемой относительной погрешности срабатывания программируемых уставок, % |
±0,13 |
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|
Диапазон рабочих температур, °C |
от минус 30 до 65 (от минус 0 до 65 с искробезопасными барьерами) |
|
Габаритные размеры, мм, не более |
241,3x73,2x241,8 |
|
Масса, кг, не более |
1,83 |
Таблица 10 - Основные технические и метрологические характеристики комплекса на базе измерительных модулей 3500/72М
|
Наименование характеристики |
Значение характеристики |
|
3500/72М | |
|
Количество входных/выходных сигналов |
4/- |
|
Диапазон измерений входных сигналов по напряжению постоянного тока, В |
от минус 24 до 0 |
|
Пределы допускаемой приведенной погрешности комплекса при измерении напряжения постоянного тока, % |
±1,0 |
|
Диапазон измерений входных сигналов по напряжению переменного тока (пик-пик), В |
от 0 до 14 |
|
Рабочий диапазон частот, Гц |
от 1 до 600 |
|
Пределы допускаемой приведенной погрешности комплекса при измерении напряжения переменного тока (на частоте 100 Гц), % |
±1,0 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3,0 |
|
Пределы допускаемой относительной погрешности срабатывания программируемых уставок, % |
±0,13 |
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|
Диапазон рабочих температур, °C |
от минус 30 до 65 (от минус 0 до 65 с искробезопасными барьерами) |
|
Габаритные размеры, мм, не более |
241,3x97,6x241,8 |
|
Масса, кг, не более |
2,29 |
Таблица 11 - Основные технические и метрологические характеристики комплекса на
базе
й 3500/77М
|
Наименование характеристики |
Значение характеристики |
|
3500/77М | |
|
Количество входных/выходных сигналов |
4/- |
|
Диапазон измерений входных сигналов по напряжению переменного тока (пик-пик), В |
от 0 до 9,5 |
|
Пределы допускаемой приведенной погрешности комплекса при измерении напряжения переменного тока, % |
±1,0 |
|
Рабочий диапазон частот, Гц |
от 0 до 5500 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±1,0 |
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|
Диапазон рабочих температур, °C |
от минус 30 до 65 |
|
Габаритные размеры, мм, не более |
241,3x73,2x241,8 |
|
Масса, кг, не более |
1.31 |
Л'
Таблица 12 - Основные технические и метрологические характеристики комплекса на базе измерительных модулей 1900/65А
|
Значение характеристики | |
|
наименование характеристики |
1900/65А |
|
Количество входных/выходных сигналов |
8/4 |
|
Диапазон измерений входных сигналов по напряжению постоянного тока, В |
от минус 24 до 0 |
|
Пределы допускаемой приведенной погрешности комплекса при измерении напряжения постоянного тока, % |
±1,0 |
|
Диапазон измерений входных сигналов по напряжению переменного тока (пик-пик), В |
от 0 до 14 |
|
Пределы допускаемой приведенной погрешности комплекса при измерении напряжения переменного тока на частоте 100 Гц, % |
±1,0 |
|
Рабочий диапазон частот при измерении радиального виброперемещения, Гц (в зависимости от конфигурации) |
от 4 до 4000 (от 1 до 600) |
|
Рабочий диапазон частот при измерении виброускорения, Гц |
от 0,5 до 25000 |
|
Рабочий диапазон частот при измерении виброскорости, Гц |
от 0,5 до 5500 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3,0 |
|
Диапазон токового выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности токового выходного сигнала, % |
±2,0 |
|
Диапазон измерений скорости вращения, об/мин |
от 100 до 100000 |
|
Пределы допускаемой погрешности комплекса при измерении скорости вращения, об/мин |
± (0,5 об/мин + 0,015 % от измеренного значения) |
|
Тип применяемых термопар |
Е, J, К, Т |
|
Тип применяемых термопреобразователей сопротивления |
Pt100 |
|
Диапазон значений входного напряжения постоянного тока, соответствующий типу термопары |
приведен в таблице 13 |
|
Диапазон значений входного сопротивления постоянному тока, соответствующий типу термопреобразователей сопротивления |
приведен в таблице 14 |
|
Пределы допускаемой абсолютной погрешности комплексов при измерении температуры (без учета погрешности термопары), °C |
±5,0 |
|
Пределы допускаемой приведенной погрешности комплексов при измерении температуры (без учета погрешности термопреобразователя сопротивления), % |
±0,5 |
|
Диапазон рабочих температур, °C |
от минус 20 до 70 |
|
Диапазон напряжений питания от источника постоянного тока, В |
от 18 до 36 |
|
Габаритные размеры, мм, не более |
196,9x149,4x107,2 |
|
Масса, кг, не более |
1,81 |
Таблица 13
|
Тип термопары |
Диапазон измерений температуры, °C |
Диапазон входного напряжения, мВ |
|
Е |
от минус 200 до плюс 1000 |
от минус 8,825 до плюс 76,373 |
|
J |
от минус 210 до плюс 1200 |
от минус 8,095до плюс 69,553 |
|
К |
от минус 200 до плюс 1370 |
от минус 5,891 до плюс 54,819 |
|
т |
от минус 200 до плюс 400 |
от минус 5,603 до плюс 20,872 |
Таблица 14
|
Тип термопреобразователя сопротивления |
Диапазон измерений температуры, °C |
Диапазон входного сопротивления, Ом |
|
Pt100 (а=0,00385 °C"1) |
от минус 200 до плюс 850 |
от 80,31 до 390,48 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки комплексов определяется заказом в соответствии с технической документацией фирмы "Bently Nevada, LLC" (США).
Минимальная базовая комплектация комплексов:
- комплекс -1 шт.;
- руководство по эксплуатации -1 экз.;
- методика поверки -1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Bently Nevada, LLC" (США).
МРБ МП.2727-2017 "Комплексы измерительно-вычислительные для мониторинга работающих механизмов серий 3500, 2300, Trendmaster DSM, vbOnline Pro. Комплексы измерительно-вычислительные вибрационного контроля и защиты серии 3701. Методика поверки".
ctaHAa
[государственный реестР) }| средств измерении I I
\ рД буи Беларусь / I
Заключение
Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 3500, 1900/65А соответствуют документации фирмы "Bently Nevada, LLC" (США), TP ТС 004/2011, TP ТС 020/2011 (декларации соответствия № ТС N RU fl-US.AB72.B.O2131 до 19.11.2019, № ТС N RU fl-US.AB72.B.OO556 до 09.09.2018), ТР ТС 012/2011 (сертификаты соответствия № ТС RU C-US.rB05.B. 00841 до 05.12.2019, № ТС RU C-US.AA87.B.00052 до 27.11.2020, № ТС RU C-US. АА87.В.00498 до 20.02.2022).
Межповерочный интервал - не более 12 месяцев, для комплексов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 02.1.0.0025
Смотрите также
