Преобразователи измерительные портативные серий Scout, Commtest
| Номер в ГРСИ РФ: | РБ 03 06 6298 17 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | "Bently Nevada, LLC", США |
|
Описание типа РБ 03 06 6298 17 [2018-01-16]
rb-03-06-6298-17_2018-01-16.pdf
|
Скачать |
Преобразователи измерительные портативные серий Scout, Commtest (далее - преобразователи) предназначены для преобразования унифицированных электрических сигналов от датчиков виброускорения, виброскорости, радиального виброперемещения, осевого перемещения, частоты вращения в значение измеряемой величины, а также проведения спектрального анализа динамических сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6298 17 |
| Наименование | Преобразователи измерительные портативные серий Scout, Commtest |
| Год регистрации | 2017 |
| Номер сертификата | 11099 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "Bently Nevada, LLC", Соединенные Штаты (US), Новая Зеландия (NZ) |
Производитель / Заявитель
фирма "Bently Nevada, LLC"
Адрес: 1631 Bently Parkway South Minden, NV 89423
Контакты: Телефон: 17757823611,18002275514 Факс: 1775215 2876
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2725-2017. |
Поверители
Скачать
|
Описание типа РБ 03 06 6298 17 [2018-01-16]
rb-03-06-6298-17_2018-01-16.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные портативные серий Scout, Commtest (далее - преобразователи) предназначены для преобразования унифицированных электрических сигналов от датчиков виброускорения, виброскорости, радиального виброперемещения, осевого перемещения, частоты вращения в значение измеряемой величины, а также проведения спектрального анализа динамических сигналов.
Область применения - различные области деятельности, где используются агрегаты роторного типа (газовые, паровые, гидротурбины, компрессоры, насосы, электродвигатели и т.д.).
Описание
Преобразователи представляют собой двух- или четырехканальные приборы, принцип действия которых основан на преобразовании аналоговых электрических сигналов, поступающих от первичных преобразователей, и дальнейшей их обработке. В качестве первичных преобразователей могут использоваться датчики виброускорения, виброскорости, виброперемещения, тахометры, а также другие датчики с выходом по напряжению. Преобразователи позволяют осуществлять спектральный анализ на основе быстрого преобразования Фурье, а также осуществлять двухплоскостную балансировку. Преобразователи модификаций Scout 220-IS, Commtest 220, Scout 100 имеют два измерительных канала для подключения датчиков вибрации и 1 измерительный канал для подключения тахометра, модификация Scout 140 - четыре измерительных канала для подключения датчиков вибрации и 1 измерительный канал для подключения тахометра.
Преобразователи Scout 100, Scout 140 снабжены жидкокристаллическим дисплеем и имеют возможность подключения к персональному компьютеру через USB, Ethernet. Преобразователи Scout 220-IS, Commtest 220 могут подключаться по интерфейсам Wi-fi, Bluetooth.
Преобразователи Scout 100, Scout 140, Scout 220-IS имеют взрывозащитное исполнение.
Схема с указанием мест нанесения поверительного клейма-дена в приложении А к описанию типа.

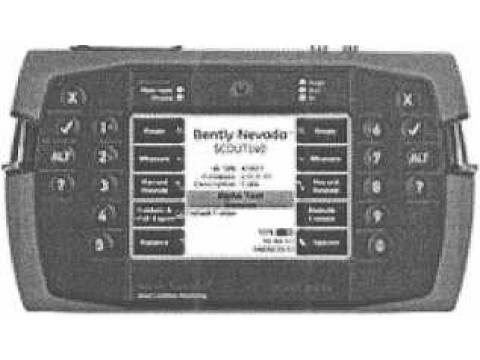

Внешний вид преобразователей представлен на Рисунке 1.
Преобразователи имеют встроенное и внешнее программное обеспечение (далее - ПО). Идентификационные данные ПО приведены в таблице 1.
Встроенное ПО представляет собой микропрограмму предназначенную для обеспечения нормального функционирования преобразователя, управления интерфейсом и т.д. Метрологически значимая часть ПО является неизменной.
Внешнее программное обеспечение System 1, устанавливаемое на персональный компьютер, позволяет сконфигурировать преобразователь для проведения испытаний, регистрировать и сохранять результаты измерений.
a) Scout 140
б) Scout 100
в) Scout 220-IS
г) Commtest 220
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
Scout 100, Scou |
140 | |
|
Внешнее |
System 1 |
6.1 |
|
Встроенное |
Микропрограмма |
16.2.2 |
|
Scout 220-IS, Commtest 220 | ||
|
Внешнее |
System 1 |
6.1 |
|
Встроенное |
S1 Collector |
15.1 |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | ||
Рисунок 1 - Внешний вид преобразователей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей приведены в таблице 2.
соответствующих диапазонах частот
Государственный реестр средств измерении Республики Беларусь
Таблица 2
|
Наименование характеристики |
Значение характеристики | |||
|
Scout 100 |
Scout 140 |
Scout 220-IS |
Commtest 220 | |
|
Диапазон измерений напряжения переменного тока (пик-пик), В |
от 0 до 16 | |||
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 20; от минус 10 до 10; от минус 20 до 0 | |||
|
Пределы допускаемой погрешности преобразователей при измерении: -напряжения переменного тока (на частоте 100 Гц) -напряжения постоянного тока |
±1% (относительная) ±1% (приведенная) | |||
|
Неравномерность амплитудно-частотной характеристики (далее -АЧХ) преобразователей (без интегрирования), дБ, не более: - от 1 до 10 Гц - от 10 до 10000 Гц - от 10000 до 40000 Гц |
3,0 0,1 3,0 |
3,0 0,1 3,0 | ||
|
Неравномерность АЧХ преобразователей (с интегрированием), дБ, не более: - от 0,2 до 1 Гц - от 1 до 10 Гц - от 10 до 100 Гц |
1,5* 1,5* 0,1* |
1,5* 0,1* | ||
|
Неравномерность АЧХ преобразователей (с двойным интегрированием), дБ, не более: - от 0,2 до 1 Гц - от 1 до 10 Гц - от 10 до 100 Гц |
3,0* 3,0* 0,2* |
3,0* 0,2* | ||
|
Диапазон измерений скорости вращения, об/мин |
от 12 до 300000 |
от 6 до 1200000 | ||
|
Пределы допускаемой погрешности преобразователей при измерении скорости вращения |
±0,1 % от измеряемого значения |
±(0,1 % от измеряемого значения + 0,1 об/мин) | ||
|
Номинальное напряжение питания постоянного тока от встроенного аккумулятора, В |
7,4 | |||
|
Диапазон рабочих температур, °C |
от минус 10 до 50 |
от минус 20 до 60 | ||
|
Габаритные размеры, мм, не более |
252x148x60 |
130x130x35 | ||
|
Масса, кг, не более |
1,20 |
0,68 |
0,59 | |
* - Неравномерность АЧХ (с интегрированием), неравномерность АЧХ (с двойным интегрированием) суммируется с неравномерностью АЧХ (без интегрирования) в
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки преобразователей определяется заказом в соответствии с технической документацией фирмы "Bently Nevada, LLC" (США).
Минимальная базовая комплектация преобразователей:
- преобразователь -1 шт.;
- руководство по эксплуатации совмещенное с паспортом -1 экз.;
- методика поверки -1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Bently Nevada, LLC" (США).
МРБ МП.2725-2017 "Преобразователи измерительные портативные серий Scout, Commtest. Методика поверки".
Заключение
Преобразователи измерительные портативные серий Scout, Commtest соответствуют документации фирмы "Bently Nevada, LLC" (США), TP ТС 020/2011 (декларации соответствия № ТС N RU fl-US.AB72.B.O2126 до 18.11.2019, № ТС N RU Д-US.AR46.B.81856 до 25.11.2020), ТР ТС 012/2011 (сертификат соответствия № ТС RU C-US.rB05.B.01102 до 20.04.2020).
Межповерочный интервал - не более 12 месяцев, для преобразователей, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 02.1.0.0025
