Плотномеры Liquiphant M Density
| Номер в ГРСИ РФ: | РБ 03 08 6302 17 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Категория: | Плотномеры |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
|
Описание типа РБ 03 08 6302 17 [2018-02-28]
rb-03-08-6302-17_2018-02-28.pdf
|
Скачать |
Плотномеры Liquiphant М Density (далее - плотномеры) предназначены для измерения плотности жидкостей в резервуарах и трубопроводах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 6302 17 |
| Наименование | Плотномеры Liquiphant M Density |
| Год регистрации | 2017 |
| Номер сертификата | 11103 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "Endress+Hauser GmbH+Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "Endress+Hauser GmbH+Co.KG"
Адрес: Dieselstrasse 24, D-70839, Gerlingen
Контакты: +49 76 2197502 / +49 76 21975345
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2761-2018. |
Поверители
Скачать
|
Описание типа РБ 03 08 6302 17 [2018-02-28]
rb-03-08-6302-17_2018-02-28.pdf
|
Скачать |
Описание типа
Назначение
Плотномеры Liquiphant М Density (далее - плотномеры) предназначены для измерения плотности жидкостей в резервуарах и трубопроводах.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности.
Описание
Плотномеры состоят из первичного преобразователя вибрационного типа Liquiphant (далее - датчик) и вторичного преобразователя FML621 (далее - преобразователь).
Принцип действия плотномеров основан на зависимости резонансной частоты колебаний вилки датчика от плотности измеряемой жидкости. Для компенсации температурных изменений плотности к вторичному преобразователю может быть подключен термопреобразователь сопротивления.
Измеренные значения могут быть выражены в различных единицах измерения плотности, плотности, приведенной к стандартным условиям, или концентрации.
Плотномеры выпускают в обычном или взрывозащищенном исполнении. Плотномеры имеют исполнения для применения в пищевой и фармацевтической промышленностях.

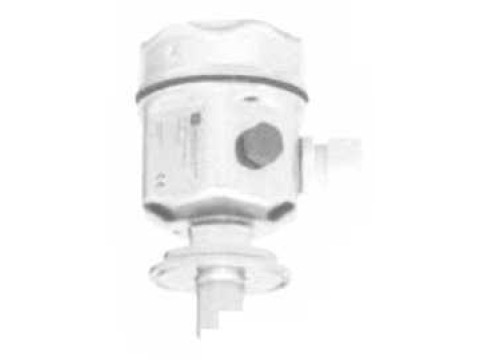

Внешний вид плотномера приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
tn<lr«s•Hiuset LI-J
Teaeer it иге 1
frequency 1
Densty t
24,3 c 800.10. 0,9934^ и
Первичный преобразователь Liquiphant Вторичный преобразователь FM
Рисунок 1. Внешний вид плотномера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики плотномеров приведены в
таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон измерений, кг/м3 |
от 450 до 2000 |
|
2 Пределы допускаемой абсолютной погрешности, кг/м3 - исполнение плотномера “стандартная калибровка” - исполнение плотномера “специальная калибровка” - после выполнения полевой калибровки |
±20; ± 5; ±2 |
|
3 Диапазон температур измеряемой среды, °C |
от 0 до 80 (опция: от минус 50 до 150) |
|
4 Диапазон рабочего давления, МПа |
от минус 0,1 до 2,1 |
|
5 Диапазон температур окружающей среды, °C - первичного преобразователя - вторичного преобразователя |
от минус 50 до 70 от минус 20 до 50 |
|
6 Максимальная скорость потока, м/с |
2 |
|
7 Максимальная вязкость среды, мПа с |
350 |
|
8 Диапазоны напряжения питания: - постоянного тока, В - переменного тока, В |
от 20 до 36 от 20 до 28, от 90 до 250 |
|
9 Потребляемая мощность переменного тока, В А, постоянного тока, Вт, не более |
38 |
|
10 Параметры выходов |
0-20мА/4-20мА; импульсный, макс, частота 12,5 кГц; RS232, RS485, Profibus DP, Ethernet |
|
11 Входы термопреобразователей сопротивления |
PtIOO, Pt500, PtIOOO |
|
12 Пределы допускаемой приведенной погрешности выходного сигнала силы постоянного тока, % |
±0,5 |
|
13 Степень защиты оболочки по ГОСТ 14254-2015 (вторичный преобразователь FML621) |
IP20 |
|
14 Масса, кг, не более (вторичный преобразователь FML621) |
0,5 |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки термопреобразователей представлен в таблице 2.
Таблица 2____________________________________________________________
|
Наименование |
Количество | |
|
Вторичный преобразователь FML621 в упаковке |
1 шт. | |
|
Вибрационный преобразователь Liquiphant в упаковке |
1 шт. | |
|
Дополнительные принадлежности в соответствии с заказом |
1 компл. | |
|
Компакт диск с эксплуатационной документацией | ||
|
Протоколы выходного контроля |
ОТ | |
|
Дополнительная документация для приборов с взрывозащитой |
IH & —п—trncww‘“' |
гаЭпеестр) П |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Endress+Hauser GmbH+Co KG", Германия;
МРБ МП. 2122-2011 «Плотномеры Liquiphant М Density. Методика поверки»;
Технический регламент Таможенного союза союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
Технический регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
Технический регламент Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Заключение
Плотномеры Liquiphant М Density соответствуют требованиям технической документации фирмы "Endress+Hauser GmbH+Co KG", Германия, Техническим регламентам Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия № RU C-DE.rB05.B.00035 от 19.06.2013), ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии ТС № BY/112 11.01.ТР020 003 12708 от 02.07.2015), ТР ТС 004/2011 «О безопасности низковольтного оборудования» (декларация о соответствии ТС № RU Д-ОЕ.АГ95.В.00536 от 09.12.2016).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
