Плотномеры DECON 21 c детектором DD-50
| Номер в ГРСИ РФ: | РБ 03 08 6506 18 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Категория: | Плотномеры |
| Производитель / заявитель: | "RGI Industriemessgerate GmbH", Германия |
|
Описание типа РБ 03 08 6506 18 [2018-05-10]
rb-03-08-6506-18_2018-05-10.pdf
|
Скачать |
Плотномеры DECON 21 с детектором DD-50 (далее - плотномеры) предназначены для бесконтактного измерения плотности, концентрации или же содержания твёрдой субстанции в жидкостях, суспензиях и в сыпучих материалах непосредственно в трубопроводах или в емкостях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 6506 18 |
| Наименование | Плотномеры DECON 21 c детектором DD-50 |
| Год регистрации | 2018 |
| Номер сертификата | 11572 |
| Дата регистрации | 2018-03-01 |
| Срок действия | 2023-03-01 |
| Получатель сертификата | фирма "RGI Industriemessgerate GmbH", Германия (DE) |
Производитель / Заявитель
фирма "RGI Industriemessgerate GmbH"
Адрес: Beermiss 15, D-75323 Bad Wildbad; Postfach 110208, D-75317 Bad Wildbad
Контакты: 07081 5026 / 07081 5526 / E-mail: info@RGI-MS.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2777-2018. |
Поверители
Скачать
|
Описание типа РБ 03 08 6506 18 [2018-05-10]
rb-03-08-6506-18_2018-05-10.pdf
|
Скачать |
Описание типа
Назначение
Плотномеры DECON 21 с детектором DD-50 (далее - плотномеры) предназначены для бесконтактного измерения плотности, концентрации или же содержания твёрдой субстанции в жидкостях, суспензиях и в сыпучих материалах непосредственно в трубопроводах или в емкостях.
Область применения: предприятия промышленного и сельского хозяйства.
Описание
Принцип действия плотномера состоит в оценке поглощения радиоактивного излучения при прохождении через какой-либо материал. Измерительный участок состоит из радиоактивного источника, излучение которого выходит из экранирующей камеры в виде тонкого измерительного луча и регистрируется сцинтилляционным детектором после прохождения через измеряемую субстанцию. В качестве радиоактивных излучателей для измерения плотности применяются радиоактивные изотопы элементов цезия (137Cs). Для измерения излучения применяются сцинтилляционные детекторы. Сцинтиллятор (кристалл из Nal(TI)) преобразует поступающее радиоактивное излучение в импульсы света, которые далее преобразуются фотоэлектронным умножителем в электрические импульсы. Они регистрируются плотномером DECON 21 и пересчитываются в плотность измеряемого материала.
В плотномерах устанавливается встроенное программное обеспечение (далее -ПО), с помощью которого обеспечивается управление прибором, обработка и вывод результатов измерений. Версия ПО Ver. 7.16, защита ПО от преднамеренных изменений осуществляется наличием пароля.
Внешний вид плотномеров приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки привед^^^р^. приложении A. Х
\\
\\ \ДЛЙ у

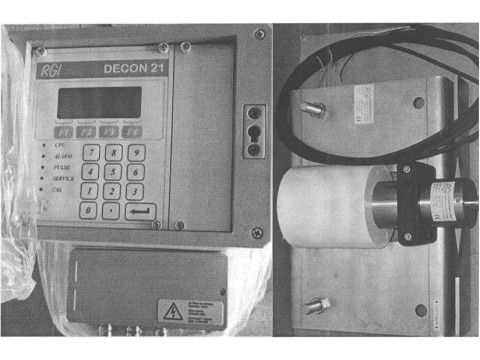

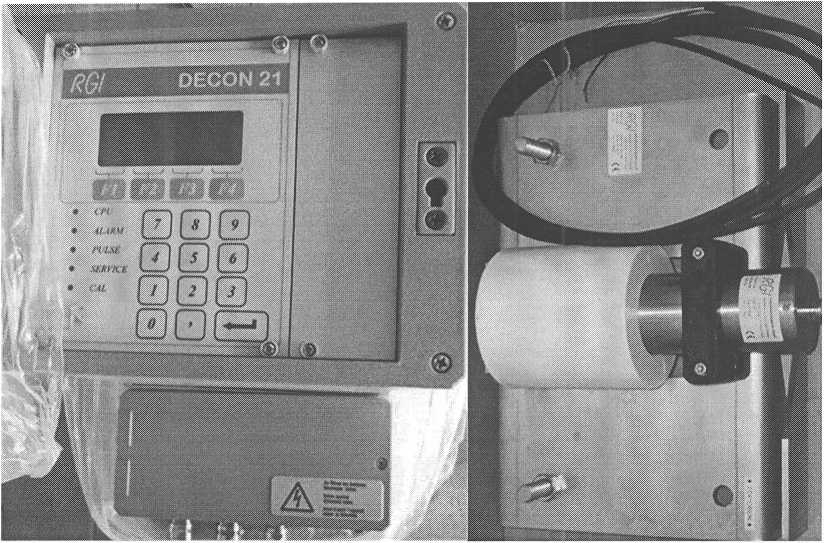

Рисунок 1 - Внешний вид плотномеров DECON 21 с детектором DD-50
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений плотности, кг/мЗ |
от 1000 до 1800 |
|
Пределы допускаемой основной относительной погрешности при измерении плотности, % |
±0,5 |
|
Диапазон измерений токового выходного сигнала, мА |
от 0/4 до 20 |
|
Предел основной приведенной погрешности токового выходного сигнала, % |
±0,5 |
|
Напряжение питания переменного тока, В |
230 ±10 % |
|
Потребляемая мощность, Вт, не более |
20 |
|
Диапазон температур окружающей среды при эксплуатации, °C - для электронного блока - для детектора |
от 0 до 55 от минус 20 до плюс 45 |
|
Степень защиты оболочки по ГОСТ 14254 - для электронного блока - для детектора |
IP65 IP67 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки плотномеров входит:
- плотномер DECON 21 с детектором DD-50 - 1 шт.;
- руководство по эксплуатации - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “RGI Industriemessgerate GmbH” (Германия).
МРБ МП.2777-2018 "Плотномеры DECON 21 с детектором DD-50. Методика поверки".
Заключение
Плотномеры DECON 21 с детектором DD-50 соответствуют требованиям технической документации фирмы-изготовителя, Техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 26020 от 26.02.2018).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025 до 30.03.2019.
