Плотномеры портативные DM-230
| Номер в ГРСИ РФ: | РБ 03 08 5520 14 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Категория: | Плотномеры |
| Производитель / заявитель: | "LEMIS Baltic", Латвия |
|
Описание типа РБ 03 08 5520 14 [2015-01-30]
rb-03-08-5520-14_2015-01-30.pdf
|
Скачать |
Плотномеры портативные DM-230 предназначены для измерения плотности и температуры жидкостей в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и автоцистерны).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 5520 14 |
| Наименование | Плотномеры портативные DM-230 |
| Год регистрации | 2014 |
| Номер сертификата | 9352 |
| Дата регистрации | 2014-10-02 |
| Срок действия | 2019-10-02 |
| Получатель сертификата | фирма "LEMIS Baltic", Латвия (LV) |
Производитель / Заявитель
фирма "LEMIS Baltic"
Адрес: Ganlbu dambis 26, Riga LV-1005
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Плотномеры метрологически обеспечены в Республике Беларусь на базе Слуцкого и Гомельского ЦСМС. |
| Методика поверки | Поверка проводится по МРБ МП.2448-2014. |
Поверители
Скачать
|
Описание типа РБ 03 08 5520 14 [2015-01-30]
rb-03-08-5520-14_2015-01-30.pdf
|
Скачать |
Описание типа
Назначение
Плотномеры портативные DM-230 предназначены для измерения плотности и температуры жидкостей в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и автоцистерны).
Область применения - предприятия химической и нефтеперерабатывающей промышленности.
Описание
Плотномеры имеют вибрационный принцип действия, основанный на зависимости резонансной частоты колебаний чувствительного элемента, погруженного в жидкость, от плотности измеряемой жидкости. Конструктивно плотномеры состоят из датчика плотности-температуры DS-200 и электронного блока. Датчик плотности-температуры, предназначенный для непосредственного погружения в исследуемую жидкость, имеет цилиндрический корпус из нержавеющей стали. Для измерения температуры жидкости в датчик встроен преобразователь температуры Pt-1000. Обработку измерительной информации, поступающей от датчика DS-200, выполняет электронный блок. Для визуального считывания измеренных значений плотности и температуры, а также вывода измерительной и настроечной информации электронный блок плотномера имеет пыле-влагонепроницаемый дисплей. Управление плотномеров осуществляется посредством кнопок, расположенных на лицевой панели корпуса электронного блока. Электронный блок плотномера имеет Bluetooth приемопередатчики для беспроводного обмена данными с персональным компьютером или портативным принтером.
Плотномеры выпускают в 2-х исполнениях:
- плотномеры портативные DM-230.1A, предназначенные для измерения плотности и температуры жидкости в вертикальных и горизонтальных резервуарах, ж/д и автоцистернах. Электронный блок в данном исполнении соединен с датчиком плотности-температуры гибким кабелем круглого сечения. Электропитание датчика плотности-температуры DS-200 осуществляется от встроенного аккумулятора электронного блока. В момент измерений датчик плотности-температуры погружается в исследуемую жидкость на заданную глубину, электронный блок для обработки и индикации измерительной информации находится в руках у оператора.
- плотномеры портативные DM-230.2A, предназначенные для измерения плотности и температуры жидкости в вертикальных и горизонтальных резервуарах на ш&1не до 30 метров. В комплект плотномеров входит датчик плотности-темпера^^й/^^^00, электронный блок датчика плотности-температуры, соединенньщ/с (^гчиком
II I средств измерений / jj
, и \ Республики Беларусь / //
‘X \Для документов/ плотности-температуры гибким кабелем плоского сечения с метрической разметкой и электронный блок для обработки и индикации измерительной информации и управления плотномером. Обмен данными между электронными блоками плотномера происходит по беспроводному Bluetooth интерфейсу. Электронный блок датчика плотности-температуры конструктивно объединен в одном корпусе с устройством крепления плотномера на горловину люка резервуара, устройством намотки кабеля на барабан и кожухом для защиты датчика при транспортировании плотномера. В момент измерений корпус электронного блока датчика плотности-температуры крепится на горловину люка резервуара, в то время как датчик погружается в исследуемую жидкость на заданную глубину, а электронный блок для обработки и индикации измерительной информации находится в руках у оператора.
Плотномеры имеют встроенное программное обеспечение, предназначенное для просмотра и изменения настроечных параметров плотномеров, просмотра результатов измерений в реальном времени на дисплее при проведении измерений, сохранения результатов измерений, просмотра сохраненных результатов измерений, а также передачи данных на внешнее устройство посредством Bluetooth интерфейса. Кроме этого встроенное программное обеспечение имеет функцию приведения измеренных значений плотности нефти и нефтепродуктов к стандартным температурам 15°С или 20°С.
Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию типа.

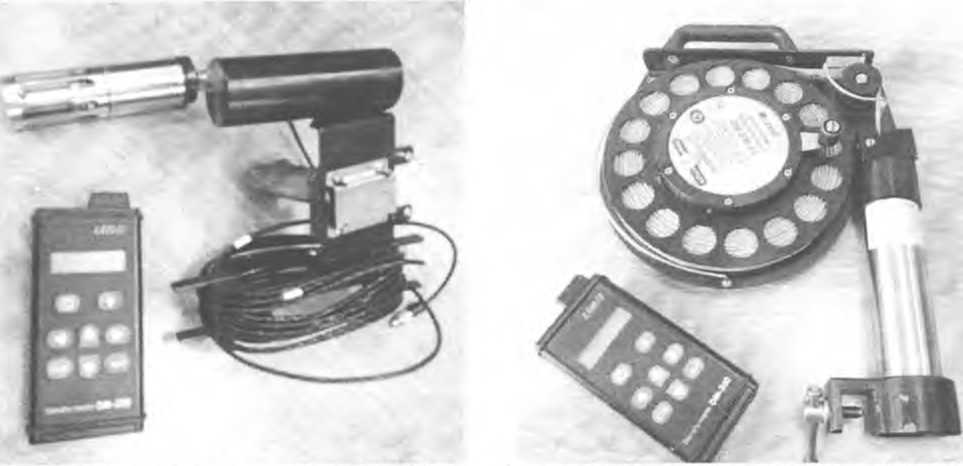

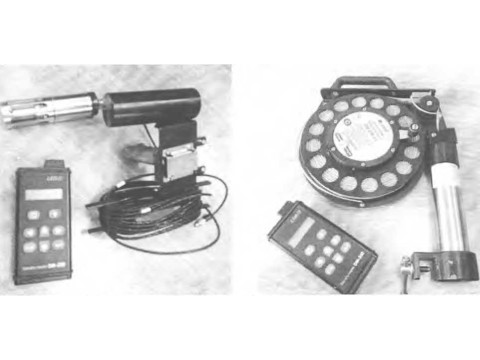

Внешний вид плотномеров представлен на рисунках 1-2.
Рисунок 1 - Внешний вид плотномера DM-230.1 А Рисунок 2 - Внешний вид плотномера DM-230.2A
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики плотномеров представлены в таблице 1.
Таблица 1
|
Наименование |
Значение | |
|
DM-230.1A |
DM-230.2A | |
|
Диапазон измерения плотности, кг/м3 |
от 600 до 1100 | |
|
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3: - исполнение 1 - исполнение 2 |
±0,3 ±0,5 | |
|
Диапазон измерения температуры, °C |
от минус 40 до плюс 50 | |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
±0,2 | |
|
Максимальная глубина погружения датчика, м |
6* |
30 |
|
Условия эксплуатации: - температура окружающего воздуха, С - относительная влажность окружающего воздуха, %, не более |
от минус 40 до плюс 50 100% без конденсации влаги | |
|
Условия транспортирования: - температура окружающего воздуха, °C - максимальная относительная влажность воздуха, % |
от минус 40 до плюс 50 100% без конденсации влаги | |
|
Габаритные размеры, мм, не более: - датчика - прибора - переносной рулетки |
045 х220 180 х 80 х 42 |
045 х 220 180 х 80 х 42 410 х 300 х 65 |
|
Масса, кг, не более: - датчика - прибора - переносной рулетки |
0,6 0,5 |
0,6 0,5 3,2 |
|
Номинальное напряжение питания постоянного тока, В |
3,6 | |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96 |
IP 65 | |
Примечание: * допускается изготовление плотномеров с большей глубиной погружения по индивидуальному заказу
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы-изготовителя.
Комплектность
В комплект поставки входит:
- плотномер;
- руководство по эксплуатации;
- ремень для переноски;
- чемодан для транспортирования и хранения;
- зарядное устройство;
- методика поверки
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «LEMIS Baltic», Латвия;
МРБ МП. 2448-2014 «Плотномеры портативные DM-230».
Заключение
Плотномеры портативные DM-230 соответствуют технической документации фирмы «LEMIS Baltic», Латвия
Межповерочный интервал — не более 12 месяцев (для плотномеров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
