Плотномеры газа ППГ
| Номер в ГРСИ РФ: | РБ 03 08 5526 14 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Категория: | Плотномеры |
| Производитель / заявитель: | ЗАО "Авиатех", г. Арзамас, Нижегородская обл. |
|
Описание типа РБ 03 08 5526 14 [2015-02-16]
rb-03-08-5526-14_2015-02-16.pdf
|
Скачать |
Плотномеры газа типа ППГ предназначены для измерения плотности газа (в том числе природного) при транспортировки его по технологическим трубопроводам, для эксплуатации как автономно, так и в составе автоматизированных систем учета газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 5526 14 |
| Наименование | Плотномеры газа ППГ |
| Год регистрации | 2014 |
| Номер сертификата | 9361 |
| Дата регистрации | 2014-10-02 |
| Срок действия | 2018-07-11 |
| Получатель сертификата | ЗАО "Авиатех", г. Арзамас Нижегородской обл., Россия (RU) |
Производитель / Заявитель
ЗАО "Авиатех"
Адрес: 607225, г. Арзамас, Нижегородской обл., ул. Володарского, д.83
Контакты: (83147)6-36-66; 6-34-95 / imp-avia@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Плотномеры метрологически обеспечены в Республике Беларусь при наличии на предприятии, эксплуатирующем плотномеры, необходимых средств поверки и вспомогательных устройств. |
| Методика поверки | Поверка проводится по МП 2302-0052-2008. |
Поверители
Скачать
|
Описание типа РБ 03 08 5526 14 [2015-02-16]
rb-03-08-5526-14_2015-02-16.pdf
|
Скачать |
Описание типа
Назначение
Плотномеры газа типа ППГ предназначены для измерения плотности газа (в том числе природного) при транспортировки его по технологическим трубопроводам, для эксплуатации как автономно, так и в составе автоматизированных систем учета газа.
Описание
Принцип действия плотномеров газа ППГ - вибрационный: Частота колебаний чувствительного элемента, помещенного в газ, функционально связана с его плотностью. Для измерения температуры газа в плотномер встроен датчик температуры. Обработку измерительной информации производит встроенный контроллер.
Плотномеры ППГ предназначены для измерения плотности и температуры газа в рабочих условиях, имеют маркировку взрывозащиты «0ExiaIIBT5 В КОМПЛЕКТЕ С БАРЬЕРОМ ИСКРОЗАЩИТНЫМ БАСТИОН-4» или «0ExiaIIBT5 В КОМПЛЕКТЕ С БАРЬЕРОМ ИСКРОЗАЩИТНЫМ БАСТИОН». Датчик плотности-температуры и электронный преобразователь размещены в едином неразборном корпусе цилиндрической формы.
Плотномеры ППГ предназначены для стационарного использования. Для подключения к измерительным системам имеют интерфейс RS-485 или ИРПС и, при использовании адаптера, могут выдавать аналоговый токовый сигнал (4 - 20) мА.
Для визуального считывания измеренных значений плотности и температуры плотномеры ППГ могут иметь встроенный или выносной индикаторы.

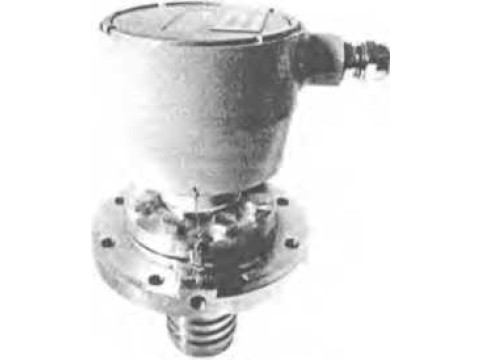

Фотографии общего вида плотномеров газа представлены на рисунке 1.
Рисунок 1
Схема пломбировки представлена на рисунке 2
Программное обеспечение
Программное обеспечение плотномеров газа является встроенным. Идентификацион
ные данные ПО на плотномеры ППГ приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
PPGModbus |
PLOT5310_100511 |
vl.21 |
6016d0c564df0065abd4 2ff5af4988ee |
MD5 |
|
PPGP1 |
PLOT4520_040208 |
vl.ll |
0de3c72e745b515d7e4 74209fee5770e |
MD5 |
Цифровой идентификатор ПО контролируется при программировании, в процессе эксплуатации доступ к идентификатору не предусмотрен.
ПО записывается в постоянное запоминающее устройство микроконтроллера плотномера ППГ на этапе производства.
Уровень защиты от непреднамеренных и преднамеренных изменений ПО - «А» по МИ 3286-2010.
Технические характеристики
|
Наименование параметров |
Значение параметров |
|
1 |
2 |
|
Диапазоны измерений плотности газа, кг/м3: - 1 -2 |
1 - 10 10-80 |
|
Пределы допускаемой основной приведенной погрешности измерения плотности газа, % в диапазоне температур: от плюс 15 до плюс 25 °C, от минус 50 до плюс 15 °C и от плюс 25 до плюс 50 °C |
±0,10 ±0,25 |
|
Диапазон измерений температуры газа, °C |
от минус 50 до плюс 50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,3 |
|
Пределы допускаемой дополнительной приведенной погрешности измерения плотности и температуры газа от преобразования сигналов в адаптере (для исполнения плотномеров с аналоговым выходным сигналом), %, не более |
±0,25 |
|
Выходные сигналы |
RS-485, ИРПС, 4...20 мА |
|
Контролируемая среда |
Г азы природные, неагрессивные по отношению к сплавам 45НХТ, 12Х18Н9 или 12Х18Н10Т |
|
Условия эксплуатации: - рабочий диапазон температуры газа, °C; - максимальное давление газа, МПа; - диапазон температуры окружающего воздуха, °C; |
от минус 50 до плюс 50 7,5 от минус 50 до плюс 50 |
|
Наименование параметров |
Значение параметров |
|
1 |
2 |
|
- диапазон давления окружающего воздуха, кПа; - влажность окружающего воздуха, % |
90-105 100 при 25 °C (без конденсации) |
|
Потребляемый ток, мА, не более |
30 |
|
Напряжение питания, В |
от 7,5 до 18 |
|
Габаритные размеры, мм: - диаметр - высота |
140 230 |
|
Масса, кг, не более |
4,5 |
|
Срок службы, лет, не менее |
15 |
|
Маркировка взрывозащиты |
0ExiaIIBT5 в комплекте с барьером искрозащитным «БАСТИОН» или «БАСТИОН - 4» |
Знак утверждения типа
Знак утверждения типа наносится на шильдик плотномера спиртомеров методом фотопечати и на титульные листы эксплуатационной документации - типографским способом.
Комплектность
Изделие комплектуется в зависимости от типа выходного сигнала: с интерфейсом ИРПС или RS-485
|
Плотномер газа ППГ |
1 шт. |
|
Паспорт |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Барьер искрозащитный «БАСТИОН» или «БАСТИОН - 4» |
1 шт. |
|
Методика поверки |
1 шт. |
с аналоговым выходом 4-20 мА
|
Плотномер газа ППГ |
1 шт. |
|
Паспорт |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Адаптер |
1 шт. |
|
Барьер искрозащитный «БАСТИОН» или «БАСТИОН - 4» |
1 шт. |
|
Методика поверки |
1 шт. |
Поверка
осущесвляется по документу МП 2302-0052-2008 «Плотномеры газа ППГ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им.Д.И. Менделеева» 15 августа 2008 г.
Основные средства поверки:
- калибратор давления портативный типа ПКД-10, с диапазоном измерений давления 0 - 7,0 МПа и допускаемой относительной погрешностью ± 0,05 %;
- азот газообразный В/О по ГОСТ 9293;
- термометр лабораторный электронный «ЛТ-300», пределы допускаемой абсолютной погрешности измерения температуры ± 0,05 °C.
Сведения о методах измерений
Методы измерений газовых плотномеров приведены в руководстве по эксплуатации
АУТП.413123.000 РЭ «Плотномеры газа ППГ. Руководство по эксплуатации»
Нормативные документы
1. ГОСТ Р 51330.0 (МЭК 60079-0-98) Электрооборудование взрывозащищенное.
Часть 0. Общие требования
2. ГОСТ Р 51330.10 (МЭК 60079-11-99) Электрооборудование взрывозащищенное. Часть II Искробезопасная электрическая цепь i.
3. ГОСТ 8.024-2002 «ГСИ Государственная поверочная схема для средств измерений плотности»
4 Технические условия АУТП.413123.000 ТУ «Плотномеры газовые ППГ».
