Рефрактометры-плотномеры LiquiPhysics

Назначение

Рефрактометры-плотномеры LiquiPhysics (далее - приборы), в зависимости от комплектации, предназначены для измерения плотности и (или) показателя преломления жидких сред для длины волны 589,3 нм спектральной линии D дуплета натрия, определения массовой доли сахарозы в водных растворах в соответствии с международной сахарной шкалой ICUMSA 1994 и других бинарных растворов.

Модели DM40, DM45 Delta Range и DM50 предназначены для измерения плотности, оснащены сенсорным блоком управления и имеют возможность подключения дополнительной измерительной ячейки для измерения плотности (DX40, DX45 Delta Range и DX50) или показателя преломления (RX40, RX50).

Модели RM40 и RM50 предназначены для измерения показателя преломления, оснащены сенсорным блоком управления и имеют возможность подключения дополнительной измерительной ячейки для измерения плотности (DX40, DX45 Delta Range и DX50) или показателя преломления (RX40, RX50).

Область применения - научно-исследовательские и заводские лаборатории предприятий химической, фармацевтической, пищевой и других областей деятельности.

Описание

Принцип измерения плотности вещества основан на определении периода колебания 11-образной измерительной трубки определенного объема, вызываемого электромагнитным генератором. Под воздействием возбуждающего магнитного поля пустая измерительная трубка колеблется с собственной частотой, а при заполнении трубки измеряемой жидкостью частота колебаний меняется в зависимости от ее массы (плотности). Период колебания трубки измеряется специальным датчиком. Частота собственных колебаний трубки зависит от ее конструктивных особенностей: упругости массы и определяется в процессе настройки при заполнении ее жидкостью с известной плотностью. Настройка прибора при измерении плотности производится по результатам измерений периода колебаний измеритель^^т^у^ по двум стандартным образцам. Результаты настройки сохраняются в памяти^ следующей настройки.

Принцип измерения показателя преломления основан на явлении полного внутреннего отражения при прохождении света через границу раздела двух оптических сред с различными показателями преломления, одна из которых измерительная призма рефрактометра, а другая измеряемая жидкая среда. Проба измеряемой жидкости помещается в измерительную кювету на поверхности измерительной призмы. При освещении кюветы монохроматическим излучением образуется граница света и тени, положение которой соответствует предельному углу преломления для системы двух сред. Положение границы света и тени, зарегистрированное фотоприемным устройством, позволяет определить показатель преломления и на его основе рассчитать массовую долю оптически активного вещества в растворе. Настройка прибора при измерении показателя преломления может проводиться по стандартным образцам жидкости, с известными значениями показателями преломления перед началом измерения. Выходной сигнал фотоприемника с учетом данных настройки и данных о температуре обрабатывается микропроцессором.

Для исключения влияния температуры на результаты измерений показателя преломления и плотности и приведения их к нормированным значениям используется термостатирование -раздельно для измерительной трубки плотномера и измерительной кюветы рефрактометра. Обработка сигналов фотоприемника и датчика компенсации производится микропроцессором. Результаты измерения показателя преломления, плотности и текущей температуры выводятся на жидкокристаллический дисплей.

С помощью встроенного программного обеспечения приборы позволяют автоматически производить коррекцию измеренных значений плотности по значениям вязкости, а также автоматически преобразовывать плотности водно-спиртовых растворов в объемную долю этанола в воде, плотности и показателя преломления водного раствора сахарозы в содержание сахарозы (в процентах от веса раствора), плотности нефтепродуктов в плотность при температуре 15 °C, 20 °C и 60 °F, а также в значения единиц условной цветовой шкалы нефтепродуктов в соответствии со стандартом ASTM D1250. Кроме того, встроенное программное обеспечение позволяет на основе измеренных значений плотности и показателя преломления производить вычисления по заданной пользователем формуле и выводить их на экран как результат измерения с определенной пользователем размерностью (например, массовая доля в % или массовая концентрация в г/л).

Для исключения влияния ошибок заполнения, присутствия в образце пузырьков воздуха, механических частиц автоматические плотномеры DM, DX имеют функцию распознавания неоднородности образцов.

Приборы имеют модульную конструкцию и могут состоять из нескольких блоков: измерительной ячейки плотности, измерительной ячейки показателя преломления и блока управления с сенсорным цветным дисплеем. На дисплее выводятся результаты измерений, как основных измеряемых величин, так и другая сопутствующая информация об измерениях. По требованию заказчика прибор может быть укомплектован одной или двумя ячейками для измерения плотности или показателя преломления. Программное обеспечение приборов позволяет проводить периодический, начиная от ежедневного, контроль точности измерений, сохранение, обработку и защиту данных, в том числе, с использованием сканера отпечатков пальцев. Возможно одновременное подключение к прибору принтера, компьютера, карты памяти USB, считывателя штрих-кодов, устройств автоматической подачи образцов (автосэмплеров SCI или SC30), насосов FillPal и DryPal, а также внешних дополнительных датчиков ErgoSens для управления, LevelSens (уровень промывочной жидкости, слива), AtmoSens (датчик давления) для калибровки прибора с учетом атмосферного давления.

Основные технические и метрологические характеристики приборов приведены в приложении А к описанию типа.

Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении Б к описанию типа.

Внешний вид приборов (измерительных ячеек) приведен на рисунках 1-4.

Рисунок 1 - Внешний вид

Рисунок 2 - Внешний вид приборов DM40, DM45 Delta Range, DM50

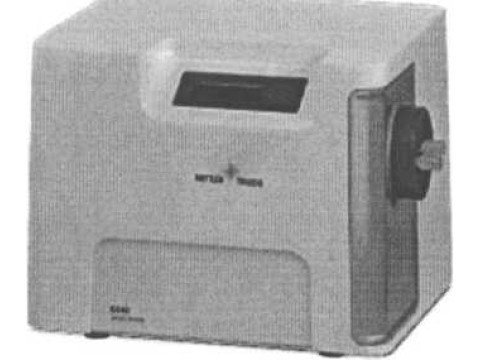

ячеек DX40, DX45 Delta Range, DX50

Рисунок 3 - Внешний вид измерительных ячеек RX40, RX50

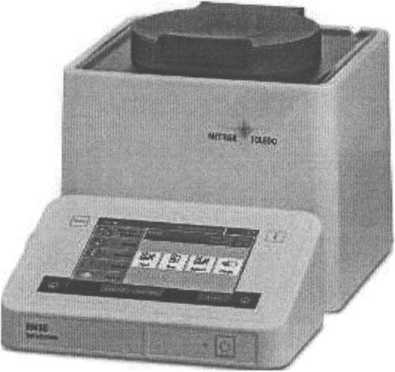

Рисунок 4 - Внешний вид приборов RM40, RM50

Знак утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию рефрактометров-плотномеров LiquiPhysics типографским способом.

Комплектность

Комплектность поставки рефрактометров-плотномеров LiquiPhysics определяется заказом в соответствии с технической документацией фирмы "Mettler-Toledo AG" (Швейцария).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Mettler-Toledo AG" (Швейцария).

МРБ МП.2259-2012 «Рефрактометры-плотномеры LiquiPhysics. Методика поверки».

Заключение

Рефрактометры-плотномеры LiquiPhysics соответствуют технической документации фирмы "Mettler-Toledo AG" (Швейцария).

Межповерочный интервал - не более 12 месяцев (для рефрактометров-плотномеров LiquiPhysics, применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13,

Аттестат аккредитации № BY/112 02.1.0.0025
