Преобразователи давления измерительные серии 165855
| Номер в ГРСИ РФ: | РБ 03 04 6299 17 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "Bently Nevada, LLC", США |
Преобразователи давления измерительные серии 165855 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого абсолютного давления в унифицированный электрический сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 6299 17 |
| Наименование | Преобразователи давления измерительные серии 165855 |
| Год регистрации | 2017 |
| Номер сертификата | 11100 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "Bently Nevada, LLC", Соединенные Штаты (US), Швейцария (CH) |
Производитель / Заявитель
фирма "Bently Nevada, LLC"
Адрес: 1631 Bently Parkway South Minden, NV 89423
Контакты: Телефон: 17757823611,18002275514, Факс: 1775215 2876
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8069-2017 (НТК №04-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 6299 17 [2018-09-13]
rb-03-04-6299-17_2018-09-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 6299 17 [2018-01-16]
rb-03-04-6299-17_2018-01-16.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные серии 165855 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого абсолютного давления в унифицированный электрический сигнал.
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами в различных областях хозяйственной деятельности.
Описание
Конструктивно преобразователи состоят из пьезорезистивного датчика, включенного в плечо моста, и электронного блока, который преобразует параметры пьезорезистивного моста пропорционально воздействующему давлению. Все поверхности датчика, контактирующие с измеряемой средой, выполнены из никелевого сплава, обладающего высокой стойкостью к воздействию агрессивных сред. Мембрана датчика позолочена. Корпус преобразователя изготовлен из нержавеющей стали.
Схема с указанием мест нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.

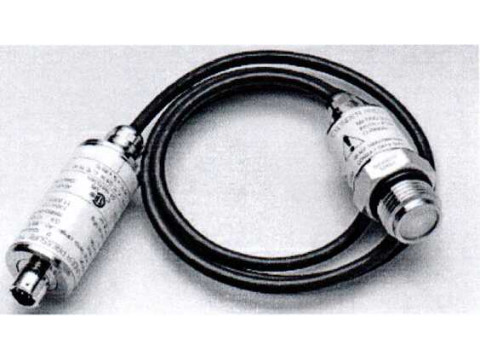

Внешний вид преобразователей представлен на Рисунке 1.
Рисунок 1 - Внешний вид преобразователей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Верхний предел измерений давления, МПа: - 165855-01, 165855-11 - 165855-02, 165855-12 - 165855-03, 165855-13 - 165855-04, 165855-14 - 165855-05, 165855-15 - 165855-06, 165855-16 - 165855-07, 165855-17 |
0,68 1,7 3,45 6,9 17,2 34,5 68,9 |
|
Нижний предел измерений давления, МПа |
0 |
|
Пределы допускаемой основной приведенной погрешности, % |
±1,5 |
|
Вариация выходного сигнала, %, не более |
1,5 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C от нормальных условий в рабочем диапазоне температур, % |
±0,75 |
|
Неравномерность частотной характеристики преобразователей в диапазоне частот от 0,5 до 5,5 кГц, дБ, не более |
± 1 |
|
Значение выходного сигнала при нулевом давлении, В |
0,5 ±0,1 |
|
Значение выходного сигнала при давлении, соответствующем верхнему пределу диапазона измерений, В |
10 ± 0,3 |
|
Диапазон напряжений питания от внешнего источника постоянного тока, В |
от 18 до 30 |
|
Потребляемый ток, мА, не более |
15 |
|
Диапазон температур нормальных условий, °C |
от 20 до 80 |
|
Рабочие условия применения: - диапазон температур, °C - предельно допускаемое давление, МПа |
от минус 40 до плюс 85 1,5 Рв* |
|
Габаритные размеры, мм, не более: |
1110,7 х 26,9 |
|
Масса, г, не более |
250 |
|
Длина соединительного кабеля, м |
от 3 до 304,8 |
|
Примечание: *РВ - верхний предел измерений давления. | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки преобразователей определяется заказом в соответствии с технической документацией фирмы "Bently Nevada, LLC" (США).
Минимальная базовая комплектация преобразователей: - преобразователь
1 ШТ -1 экз.
- руководство по эксплуатации
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Bently Nevada, LLC" (США).
СТБ 8069-2017 "Система обеспечения единства измерений Республики Беларусь. Преобразователи давления измерительные. Методика поверки".
Заключение
Преобразователи давления измерительные серии 165855 соответствуют документации фирмы "Bently Nevada, LLC" (США), TP ТС 020/2011 (декларация соответствия № ТС N RU Д-US.АВ72.В.02094 до 10.11.2019), ТР ТС 012/2011 (сертификат соответствия № ТС RU C-US.I"B05.B.00947 до 05.02.2020).
Межповерочный интервал - не более 12 месяцев, для преобразователей, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY 112 02.1.0.0025
