Мерники металлические IMS (далее- мерники) предназначены для измерения и воспроизведения объема жидкости.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 6306 17
Наименование	Мерники металлические IMS
Год регистрации	2017
Номер сертификата	11107
Дата регистрации	2017-05-30
Срок действия	2020-08-11
Получатель сертификата	ООО "Системы Нефть и Газ Балтия", г. Калининград, Россия (RU)

Производитель / Заявитель

ООО "Системы Нефть и Газ Балтия"

Адрес: ул. Портовая, 41, г. Калининград, 236039

Контакты: +7 (4012) 47 22 47 / +7 (4012) 47 41 84 / office@ogsb.ru / web: www.ogsb.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Метрологически обеспечены в Республике Беларусь, за исключением мерников с номинальной вместимостью более 200 дм^3 (метрологически НЕ обеспечены ввиду отсутствия необходимых эталонов).
Методика поверки	Поверка проводится по МП 2301-0151-2015 (2015 г.).
Признание поверки	Первичная при выпуске из производства и периодическая (метрологически необеспеченных исполнений): Калининградский ЦСМ (аттестат аккредитации - №RA.RU.311465, шифр поверительного клейма - БС)(НТК №05-17).

Поверители

Скачать

Описание типа РБ 03 07 6306 17 [2017-10-02]

rb-03-07-6306-17_2017-10-02.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики КОПИЯ ВЕРНА «OGSB» Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Мерники металлические IMS (далее- мерники) предназначены для измерения и воспроизведения объема жидкости.

Описание

Мерники представляют собой меры вместимости. Физический принцип действия мерников основан на свойстве жидкости заполнять емкость, принимая форму сосуда. Конструктивно мерники состоят из цилиндрического резервуара и горловины с закрепленной на ней водомерной трубкой со шкалой. В середину конического днища мерников вварен трубопровод с кранами для заполнения и слива жидкости. На верхней конической стенке мерников закреплены ампулы уровня, размещенные под углом 90° относительно друг друга и предназначенные для контроля установки мерников в вертикальное положение. К нижнему ребру жесткости мерников приварены ножки, обеспечивающие устойчивое положение мерников и снабженные регулировочными винтами. Горловина мерников закреплена на резервуаре с помощью фланцевого соединения. Мерники снабжены термокарманами для установки термометров.

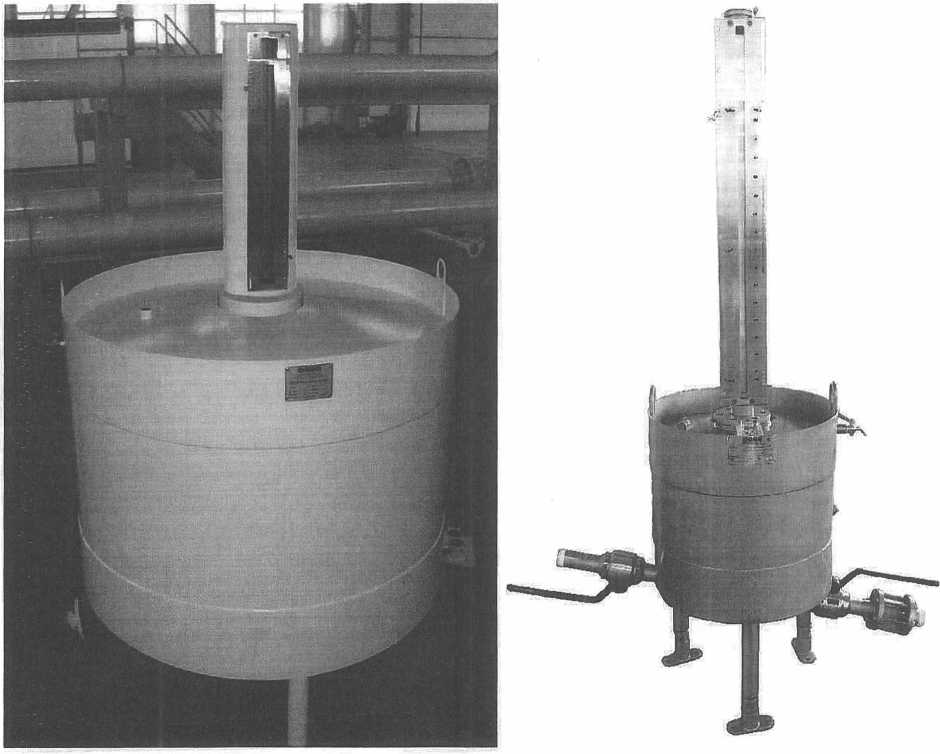

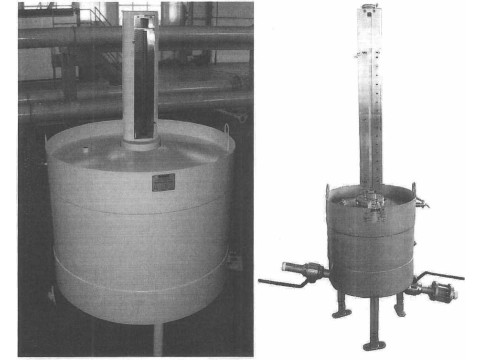

Рисунок 1 Общий вид мерников

Технические характеристики

1. Основные метрологические и технические характеристики мерников приведены в таблице 1.

Таблица 1

Наименование характеристики	Значение характеристики
1	2
Номинальный объем при 20 °C, дм3	18,9	20	20	37,9	40	50	56,8	60	75,7	94,6	100	П3,6
Пределы допускаемой относительной погрешности, %	±0,02	±0,02	±0,01	±0,02	±0,02	±0,02	±0,02	± 0,02	±0,02	±0,02	±0,02	±0,02
Диапазон по градуированной шкале вверх и вниз от номинального объема на указанную величину, дм 3	от 0,19 до -0,19	от 0,2 до -0,2	от 0,2 до -0,2	от 0,38 ДО -0,38	от 0,4 до -0,4	от 0,5 до -0,5	от 0,56 ДО -0,56	от 0,60 до -0,60	от 0,75 ДО -0,75	от 0,94 до -0,94	от 1,0 до -1,0	от 1,1 до -1,1
Цена деления шкалы, дм3	0,004	0,004	0,002	0,005	0,005	0,01	0,01	0,01	0,01	0,02	0,02	0,02
Коэффициент объемного расширения материала стенок мерника, 1/С°	В зависимости от марки стали выбранной при изготовлении мерника 12Х18Н10Т / ЗС коэффициент 0,0000513 / 0,0000520 / 0,0000498 / 0,0000497									>4/316/321 используется ■
Диаметр сливного крана, мм	25					40					50
Габаритные размеры, мм не более: диаметр высота	290 1790	290 1848	290 1848	354 1730	354 1735	508 1365	508 1448	508 1450	508 1832	610 1752	610 1785	610 1526
Масса, не более, кг	56	58	58	62	63	64	68	70	72	101	104	103
Средний срок службы, лет	25
Средняя наработка на отказ Тср.м , часов.	2500

КОПИЯ ВЕРНА «OGSB»

Продолжение таблицы 1

Наименование характеристики	Значение характеристики
1	2
Номинальный объем при 20 °C, дм3	120,0	151,4	200,0	246,1	250,0	283,9	340,7	378,5	400,0	454,2	500,0	500,0
Пределы допускаемой относительной погрешности, %	±0,02	±0,02	±0,02	±0,02	±0,02	±0,02	±0,02	±0,02	±0,02	± 0,02	±0,01	±0,02
Диапазон по градуированной шкале вверх и вниз от номинального объема на указанную величину, дм 3	от 1,2 до -1,2	от 1,5 ДО-1,5	от 2,0 до -2,0	от 2,4 ДО -2,4	от 2,5 до -2,5	от 2,8 до -2,8	от 3,4 до -3,4	от 3,7 ДО -3,7	от 4,0 до -4,0	от 4,5 ДО -4,5	от 5,0 ДО -5,0	от 5,0 ДО -5,0
Цена деления шкалы, дм3	0,02	0,02	0,04	0,05	0,05	0,05	0,05	0,05	0,05	0,05	0,1	0,1
Коэффициент объемного расширения материала стенок мерника, 1/С°	В зависимости от марки стали выбранной при изготовлении мерника 12Х18Н10Т / ЗС коэффициент 0,0000513 / 0,0000520 / 0,0000498 / 0,0000497									>4 / 316 / 321 используется
Диаметр сливного крана, мм	50
Габаритные размеры, мм не более: диаметр высота	610 1530	610 1815	793 1520	793 1703	793 1710	793 1859	870 1857	870 1974	870 1994	1013 2036	1164 2085	1164 1880
Масса, не более, кг	105	112	141	149	151	155	168	173	179	192	195	198
Средний срок службы, лет	25
Средняя наработка на отказ Тср.м, часов.	2500

Продолжение таблицы 1

Наименование характеристики	Значение характеристики
1	2
Номинальный объем при 20 °C, дм3	530,0	600,0	643,5	650,0	800,0	1000,0	1000,0
Пределы допускаемой относительной погрешности, %	±0,02	±0,02	±0,02	±0,02	±0,02	±0,02	±0,01
Диапазон по градуированной шкале вверх и вниз от номинального объема на з указанную величину, дм	от 5,3 ДО -5,3	от 6,0 ДО -6,0	от 6,4 ДО -6,4	от 6,5 ДО -6,5	от 8,0 ДО -8,0	от 10,0 ДО -10,0	от 10,0 до -10,0
Цена деления шкалы, дм3	0,1	0,1	0,1	0,1	0,2	0,2	0,1
Коэффициент объемного расширения материала стенок мерника, 1/С°	В зависимости от марки стали вы коэффи		бранной при изготовлении мерника 12Х18Н10Т / 304 / 316 / 321 используется циент 0,0000513 / 0,0000520 / 0,0000498 / 0,0000497
Диаметр сливного крана, мм	50
Габаритные размеры, мм не более: диаметр высота	1135 1735	1220 1798	1220 1941	1220 1945	1220 1872	1380 2000	1380 2237
Масса, не более, кг	209	275	285	288	300	330	330
Средний срок службы, лет	25
Средняя наработка на отказ Тср.м, я	2500

2. Условия эксплуатации:

Рабочая среда в условиях эксплуатации вода питьевая по ГОСТ 2874-82.

Диапазон температур рабочей среды, °C От +10 до +30

Д иапазон температур окружающего воздуха, °C От +10 до +30

Относительная влажность окружающего воздуха, % От 30 до 80

Знак утверждения типа

Знак утверждения типа наносится лазерным способом на специальную табличку, которая крепится на торцевую часть мерника и на титульный лист Руководства по эксплуатации печатным способом.

Комплектность

- мерник в сборе;

- руководство по эксплуатации РЭ 1-2011;

- габаритный чертеж;

- методика поверки МП 2301-0151-2015;

- ящик упаковочный;

- упаковочные листы;

Поверка

осуществляется по МП 2301-0151-2015 «Мерники металлические IMS. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25 апреля 2015г.

Перечень основных средств измерений, необходимых для поверки:

- гири эталонные 3-го разряда в соответствии с ГОСТ 8.021-2005;

- весы высокого/ специального класса точности по ГОСТ OIML R-76-1-2011 с относительным значением размаха не более 0,005% или компараторы массысСКО не более 0,005%;

- гиря эталонная 2-го разряда по ГОСТ 8.021-2005 массой 20 кг;

- эталонные стеклянные колбы 1кл. точности по ГОСТ 1770-74

- термометры жидкостные лабораторные с ценой деления 0,01° С по ГОСТ 29224-91;

- уровень по ГОСТ 9392-89;

- секундомер стрелочный с ценой деления 0,2 с;

- поверочная жидкость - дистиллированная вода по ГОСТ 6709-72.
