Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М

Назначение

Мерники эталонные 2-го разряда (далее мерники) с шифром «01» и «01П» предназначены для поверки технических мерников 2 класса, измерительных резервуаров, топливораздаточных колонок (далее ТРК) или других дозаторов бензина и дизельного топлива, позволяющих измерить дозу рабочей жидкости при температуре + 20 °C в объеме полной вместимости.

Мерники со специальной шкалой М2Р-10-СШ, М2Р-20-СШ, М2Р-50-СШ предназначены для поверки ТРК или других дозаторов бензина и дизельного топлива, позволяющие измерить объемы рабочей жидкости с приведением к температуре + 20 °C.

Мерники со специальной шкалой (СШ) могут быть использованы без учета температурной шкалы при условии, что температура рабочей жидкости и окружающей среды находится в пределах 20±5 ()С.

Описание

Принцип работы мерника заключается в следующем:

- мерник устанавливается в вертикальное положение, которое контролируется ампулой уровня;

- в предварительно смоченный мерник рабочая жидкость подается непосредственно в горловину или в приемное отверстие пеногасителя. После заполнения мерника производится определение объема жидкости. При этом центральная риска шкалы соответствует номинальной вместимости мерника при температуре -г 20 °C. Длина шкалы мерников с шифром «01» и «ОШ» составляет ± 1 % номинальной вместимости мерника. Цена деления шкалы, соответствует погрешности мерника и составляет 0,1 % номинальной вместимости.

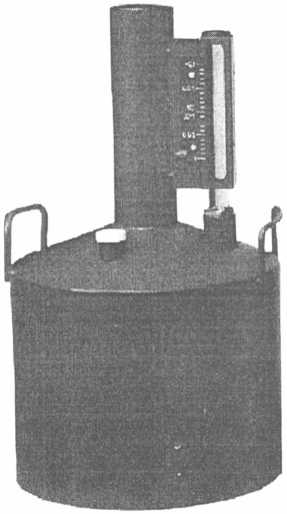

Мерники с шифром «01» состоят из резервуара, измерительной горловины с водомерной трубкой, измерительной шкалы и ампулы уровня для контроля установки мерника в вертикальное положение. Мерники вместимостью 20 дм'’ и более устанавливаются на раме и снабжены сливными кранами.

Измерительная шкала и сливные краны после поверки мерника пломбируются повери-тельными пломбами.

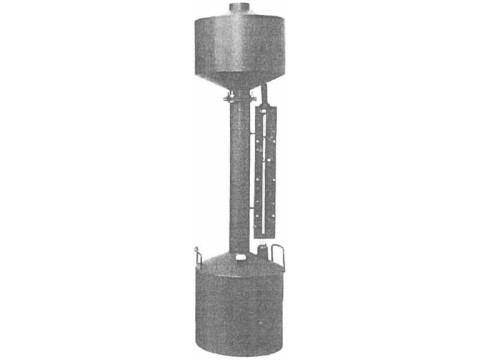

В состав мерников с шифром «01П» входит пеногаситель, который герметично крепится на горловине мерника.

Мерники со специальной шкалой М2Р-10-СШ, М2Р-20-СШ и М2Р-50-СШ состоят из:

- резервуара, измерительной горловины с водомерной трубкой, двух температурных шкал с интервалом температур [(минус 20) - (+ 30)] °C, для измерения объема бензина «Б», и объема дизельного топлива «ДТ», с приведением объема к + 20 °C;

- подвижного визира, у которого с левой указана номинальная вмести

на правой стороне визира нанесена нулевая отметка и отметки соответствуюда^йачениям ±  \

0,25 % и ± 0,5 % номинальной вместимости мерника;                           //nijTvr

- пеногасителя;                                                         1[||1

- ампулы уровня, для контроля установки мерника в вертикальное пол^ж^йе.1 яоку’'’'’ ”

зир, таким образом, чтобы его центральная риска была совмещена с риской температурной шкалы («Б» или «ДТ»), которая соответствует температуре рабочей жидкости.

Областью применения мерников со специальной шкалой являются автозаправочные станции (АЗС), а также предприятия имеющие дозаторы светлых нефтепродуктов.

Метрологические и технические характеристики: Таблица 1

- пределы допускаемой основной погрешности мерника ± 0,1 %;

- расход рабочей жидкости для мерников с шифром «ОШ» и «СШ» у поверяемых ТРК -не более 60 дм3/мин;

- температура рабочей жидкости и окружающей среды для мерников с шифром «01» и «ОШ» + 20±5 °C, для мерников с шифром «СШ» от - [(- 20) - (+ 30)] °C;

- диапазон плотностей при температуре +20 °C для бензина               710-760 кг/м3

для дизельного топлива    810-860 кг/м3

Цена деления температурной шкалы 1 °C для мерников с шифром «СШ» соответствует следующим объемам:

Вероятность безотказной работы мерников за 1000 циклов измерения доз должна быть не менее Р(1000)—0,9, что соответствуе т средней нарабо тке на отказ Т=-9482 цикла.

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника. Способ нанесения знака - гравировка. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки мерника входит: мерник эталонный 2-го разряда паспорт

1 шт;

1 шт.

Поверка

мерников с шифром «01» и «0Ш» производится в соответствии с ГОСТ 8.400-80 «Мерники металлические образцовые. Методика поверки»,

мерников с шифром «СШ» - по методике МИ 2522-99 «Мерники 2-го разряда со специальной шкалой типа М2Р-СШ. Методика поверки».

Перечень средств измерений, применяемых при поверке:

- мерники эталонные 1-го разряда с номинальной вместимостью 2, 5, 10, 20, 50 дм3 по ГОСТ 8.400-80,

- термометр жидкостный стеклянный по ГОСТ 28498-90,

- секундомер механический по ТУ 25-1894.003-90,

- посуда мерная лабораторная по ГОСТ 1770-74,

- линейка металлическая измерительная по ГОСТ 427-75 .

Сведения о методах измерений

Сведения содержатся в разделе 6 Паспорта.

Нормативные и техниче* эталонным 2-го разряда:

1. ГОСТ 8.400-80 ГСП. Мерники металлические образцовые. Методика поверки.

2. Технические условия ТУ-4381-002-50618805-00 Мерники эталонные 2-го разряда

-Л/

) копия

М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П. М2Р-10-СШ, М2Р> ;-М2Р-20-0Ш,

М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01. М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01.

Рекомендации к применению

- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации о техническом регулировании.
