Мерники металлические технические ММТ

Назначение

Мерники металлические технические типа ММТ (далее - мерники) предназначены для измерения объема спирта и водноспиртовых растворов в объёме полной вместимости или их дольных значений методом налива или слива.

Описание

В зависимости от исполнения, мерники подразделяются на вертикальные и горизонтальные.

Вертикальный мерник представляет вертикальный сварной сосуд цилиндрической формы с коническим днищем и плоской съемной крышкой. В крышке имеется лючок с воздушником, служащие для сообщения внутренней полости мерника с атмосферой. На корпусе мерника расположены три пробно-спусковых крана, служащих для снижения уровня спирта до необходимого объема и для отбора проб, а так же три смотровых окна со шкальными пластинами, необходимыми для дольного измерения объема спирта. Внутри корпуса имеется переливная труба, автоматически устанавливающая уровень спирта по отметке номинальной вместимости и наливная труба для дольного залива спирта.

Горизонтальный мерник представляют собой горизонтальный сварной сосуд в виде цилиндра с наклонной осью, двумя коническими днищами и горловиной с плоской съемной крышкой. В крышке имеется лючок с воздушником, служащий для сообщения внутренней полости мерника с атмосферой. По высоте переднего днища мерника расположены на равных расстояниях три пробно-спусковых крана, служащих для снижения уровня спирта до необходимого объема и для отбора проб, и три смотровых окна со шкальными пластинами, два из которых расположены на горловине диаметрально друг против друга. Внутри корпуса имеется переливная труба, автоматически устанавливающая уровень спирта по отметке номинальной вместимости и наливная труба для дольного залива спирта.

Корпус мерника имеет три регулируемые опоры, необходимые для установки мерника строго по уровню. Установка мерника по уровню проверяется расположенным на корпусе мерника отвесом. Заполнение мерника спиртом до необходимого объема происходит через трубу для донного залива Ду 60. Во время заполнения мерника все пробно-спусковые краны и кран сливной трубы должны быть закрыты. После заполнения мерника должна быть сделана выдержка спирта в спокойном состоянии не менее трех минут. Слив спирта из мерника происходит через сливной патрубок путем поворота рукоятки крана сливного патрубка. Периодическое измерение температуры спирта из разных уровней мерника производится после слива его в тару посредством пробно-спускных кранов.

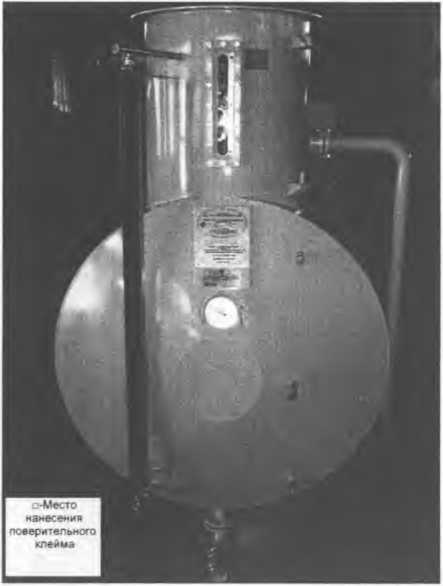

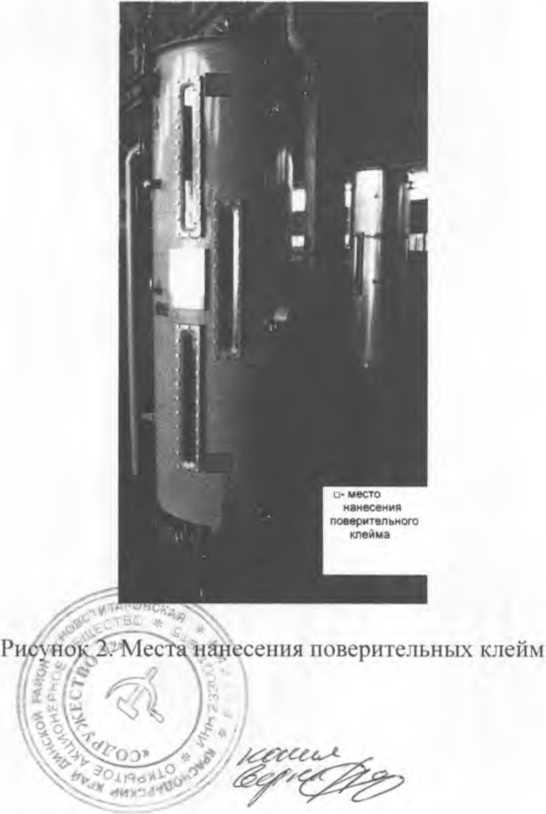

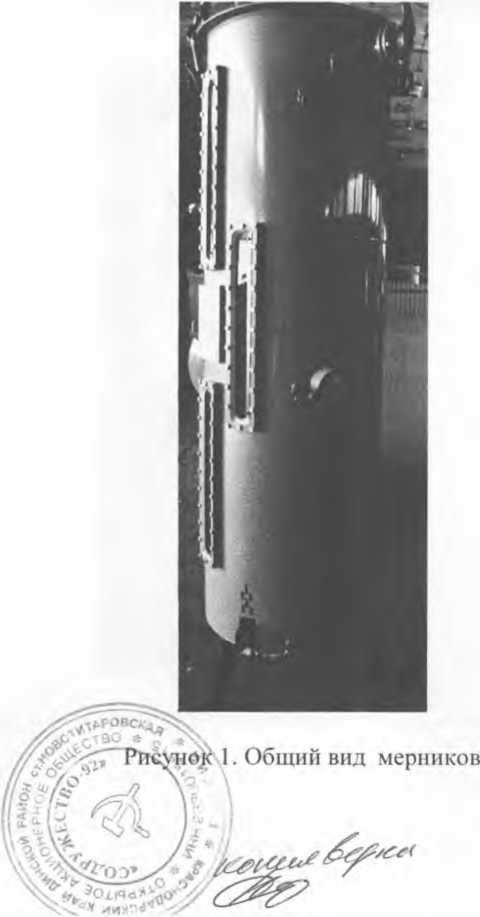

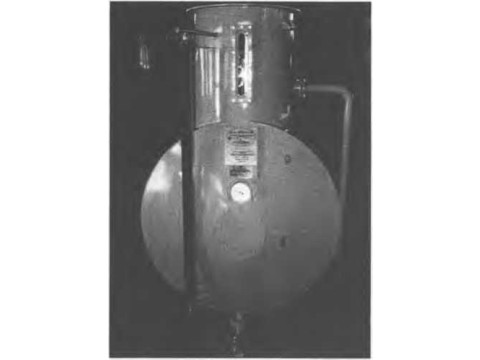

Общий вид мерников представлен на рисунке 1. Места нанесения доверительных клейм указаны на рисунке 2.         ____

Лист № 3

Всего листов 5

ческие и технические характеристики

характеристики и модельный ряд мерников представлены в таблице 1

—ju/ ______ /ь $//

уота-

« -новкЙ'Х

ММТ-1

ММТ-2

ММТ-5

По исполнению

По способу измерения

Номинальная вме-стимость, дм3 Диапазон измере-_____ния, дм3_____

Класс мерника Допускаемая погрешность измере-ния, при 20 °C, % Цена деления, дм3 Температура, при которой обеспечивается гарантийная точность измерения, °C

Переносной

Переносной

Переносной

Вертикальный Полная вместимость

10

0-10

±0,2

+ 20 ± 10

Габаритные размеры, мм, не более

- длина

- ширина - высота

Масса, кг, не более

370

370

660 5

Вертикальный Полная вместимость

20

0-20

±0,2

+ 20 ± 10

360

360

750

15

Вертикальный

Полная вместимость

50

0-50

±0,2

+ 20 ± 10

600 600 ИЗО 36

ММТ-10 Стационарный Вертикальный

ММТ-20 Стацио-нарный Вертикальный

ММТ-75 Стационарный Вертикальный

Шкальный

Шкальный

Шкальный

ММТ-250 Стационарный Горизон-тальный Полная вместимость

ММТ-1000 Стационарный Горизонтальный Полная вместимость

Таблица 1 ММТ-5000 Стационарный

Горизонтальный

Шкальный

100

200

750

2500

10000

50000

20-100

40-200

150-750

0-2500

0-10000

49500

50000 I

±0,2

±0,2

±0,2

±0,2

±0,2

±0,2

0,5

50

+ 20 ± 10

+ 20 ± 10

+ 20 ± 10

+ 20 ± 10

4- 20 ± 10

+ 20 ± 10

600

600

2010

45

600

600 1700

92

960

780

2710

360

2380 1275 2030 450

3500

2100

3650

2000

4300

3200

4100

4500

Знак утверждения типа

Знак утверждения типа наносится на табличку, закрепленную на корпусе, методом штемпелевания (шелкографии, наклейки) и на эксплуатационную документацию типографским способом.

Комплектность

В комплект поставки входит:

Поверка

осуществляется по ГОСТ 13844-68 «Мерники металлические технические. Методы и средства поверки».

Основные средства поверки:

- образцовые мерники 1-го разряда, погрешность ±0,025% номинальной вместимости;

- образцовые стеклянные колбы 1-го разряда;

- пипетки 1-го класса;

- термометр, с ценой деления 1 °C, диапазоном измерения от 0 до 100 °C.

Сведения о методах измерений

Методика измерения объема описана в паспорте на мерники ММТ-ХХХ.00 ПС

Нормативные документы

ГОСТ 13844-68. Мерники металлические технические. Методы и средства поверки.

ГОСТ 8.470-82 ГСП. Государственная поверочная схема для средств измерений объема жидкости.

ТУ 5131-008-01330082-07 Технические условия. Мерники металлические технические.

Рекомендации к применению

Выполнение государственных учетных операций.
