Комплексы измерительно-вычислительные вибрационного контроля и защиты серии 3701

Номер в ГРСИ РФ:	РБ 03 06 6296 17
Раздел:	Средства измерений параметров движения и вибрации [6]
Производитель / заявитель:	"Bently Nevada, LLC", США

Скачать

Описание типа РБ 03 06 6296 17 [2018-01-16]

rb-03-06-6296-17_2018-01-16.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Комплексы измерительно-вычислительные вибрационного контроля и защиты серии 3701 (далее - комплексы) предназначены для преобразования электрических сигналов от первичных преобразователей в значения виброускорения, виброскорости, виброперемещения, осевого сдвига, относительного и теплового расширения, скорости вращения валов, а также обработки информации об измеряемых параметрах и выработки управляющих и регулирующих воздействий.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 06 6296 17
Наименование	Комплексы измерительно-вычислительные вибрационного контроля и защиты серии 3701
Год регистрации	2017
Номер сертификата	11097
Дата регистрации	2017-05-30
Срок действия	2022-05-30
Получатель сертификата	фирма "Bently Nevada, LLC", Соединенные Штаты (US)

Производитель / Заявитель

фирма "Bently Nevada, LLC"

Адрес: 1631 Bently Parkway South Minden, NV 89423

Контакты: Телефон: 17757823611,18002275514, Факс: 1775215 2876

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2727-2017.

Поверители

Скачать

Описание типа РБ 03 06 6296 17 [2018-01-16]

rb-03-06-6296-17_2018-01-16.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ // Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - различные области деятельности, где используются агрегаты роторного типа (газовые, паровые, гидротурбины, компрессоры, насосы, электродвигатели и т.д.).

Описание

Принцип работы комплексов основан на преобразовании аналоговых электрических сигналов, поступающих от первичных преобразователей в значения контролируемых параметров, и сравнении этих значений с пороговыми значениями (предупредительными и аварийными уставками), и срабатывании выходных релейных каналов при превышении пороговых значений контролируемых параметров.

Комплексы имеют модульную конструкцию и состоят из:

- стойки для установки модулей;

- модуля процессора;

- модулей ввода;

- модулей релейного выхода.

Модуль процессора обеспечивает аналогово-цифровое преобразование сигналов от первичных преобразователей, их цифровую обработку, а также взаимодействие комплекса с программным обеспечением (далее - ПО) и автоматизированными системами управления.

В зависимости от комплектации и технического исполнения, комплексы выпускаются на базе следующих модулей процессоров:

3 701/40 - применяется для мониторинга газовых турбин, имеет 2 входных канала для измерений скорости вращения, 12 входных каналов для раметров вибрации, 8 выходных каналов реле;

3701/44, 3701/44М - применяется для мониторинга турбин ав па, имеет 2 входных канала для измерений скорости вращения, 12 входных каналов для измерений параметров вибрации, 8 выходных каналов реле;

3701/46 - применяется для мониторинга гидроагрегатов, имеет 2 входных канала для измерений скорости вращения, 12 входных каналов для измерений параметров вибрации, 8 выходных каналов реле;

3701/55 - применяется для защита агрегатов от превышения скорости, имеет 6 входных каналов для измерений скорости вращения, 32 входных канала для измерений входного токового сигнала или дискретного сигнала, 12 выходных каналов реле;

3701/68 - применяется для мониторинга лопаток турбин, имеет 2 входных канала для измерений скорости вращения, 8 выходных каналов реле.

Схема с указанием мест пломбирования и мест нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.

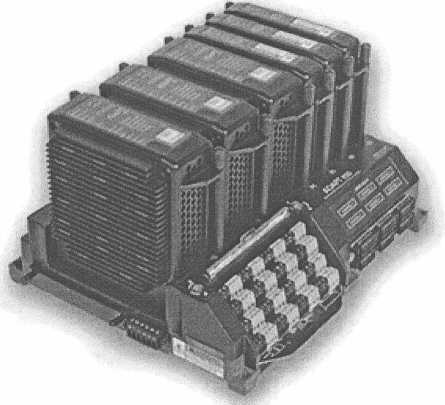

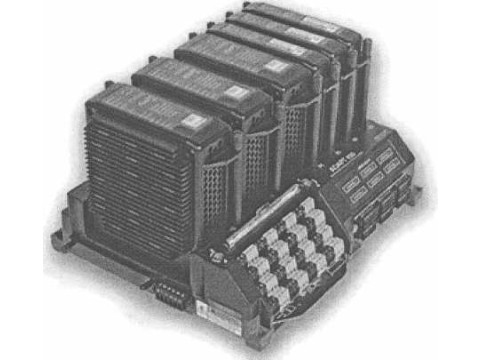

Внешний вид комплексов представлен на Рисунке 1.

Рисунок 1 - Внешний вид комплексов

ПО служит для которая поступает от приведены в таблице 1.

обработки, визуализации и архивации той информации, модуля процессора. Идентификационные данные ПО

Таблица 1

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения
Внешнее	System 1	6.1
Встроенное	Микропрограмма	2.0
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики комплексов приведены в таблицах 2.

Таблица 2 - Основные технические и метрологические характеристики

комплексов

Наименование характеристики	Значение
Наименование характеристики	3701/40	3701/44’ 3701/46 3701/44М	3701/68	3701/55
Диапазон измерений напряжения постоянного тока, В	от минус 24 до 0		-	-
Диапазон измерений напряжения переменного тока (пик-пик), В	от 0 до 14		-	-
Диапазон рабочих частот, Гц	от 0,1 ДО 40000	от0'5 от 0,1 40000 40000	-	-
Неравномерность амплитудно-частотной характеристики, дБ, не более	3,5 (от 10 до 4000 Гц)		-	-
Диапазон измерений токового входного сигнала, мА	-		-	от 4 до 20
Пределы допускаемой приведенной погрешности комплексов при измерении напряжения переменного тока (на частоте 100 Гц), %	±1,1		-	-
Пределы допускаемой приведенной погрешности комплексов при измерении напряжения постоянного тока, %	±1,1		-	-
Пределы допускаемой приведенной погрешности комплексов при измерении токового входного сигнала, %	-			±1,0
Диапазон измерений скорости вращения, об/мин	от 60 до 120000			от 180 до 600000
Пределы допускаемой погрешности комплексов при измерении скорости вращения: - в диапазоне от 60 до 100 об/мин - в диапазоне от 100 до 10000 об/мин - в диапазоне от 10000 до 120000 об/мин	±0,1 об/мин ±1 об/мин ±0,01 % (приведенная)
Пределы допускаемой приведенной погрешности комплексов при измерении скорости вращения, %: - в диапазоне от 120000 до 600000 об/мин	-			±0,01
Диапазон напряжений питания от сети постоянного тока, В	от 18 до 36
Максимальный ток потребления, А	3
Диапазон температур окружающего воздуха при эксплуатации, °C	от минус 30 до 65
Габаритные размеры, мм, не более	267x200x182			254x304,8x180
Масса, кг, не более	7,7			10,6

сдандэ

Государствен^

//

Лист З'ЛЙсто/б

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплектность поставки комплексов определяется заказом в соответствии с технической документацией фирмы "Bently Nevada, LLC" (США).

Минимальная базовая комплектация комплексов:

- стойка для установки модулей -1 шт.;

- модуль процессора -1шт.;

- модуль ввода -1 шт.;

- модуль релейного выхода -1 шт.;

- руководство по эксплуатации совмещенное с паспортом -1 экз.;

- методика поверки -1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Bently Nevada, LLC" (США).

МРВ МП.2727-2017 "Комплексы измерительно-вычислительные для мониторинга работающих механизмов серий 3500, 2300, Trendmaster DSM, vbOnline Pro. Комплексы измерительно-вычислительные вибрационного контроля и защиты серии 3701. Методика поверки".

Заключение

Комплексы измерительно-вычислительные вибрационного контроля и защиты серии 3701 соответствуют документации фирмы "Bently Nevada, LLC" (США), TP ТС 020/2011 (декларации соответствия № ТС N RU fl-US.AB72.B.02000 до 07.10.2019), ТР ТС 012/2011 (сертификат соответствия № ТС RU C-US.AA87.B.00419 до 05.12.2021, № ТС RU C-USTBO8.B.O1679 до 04.04.2021).

Межповерочный интервал - не более 12 месяцев, для комплексов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.

Научно-исследовательский центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY 112 02.1.0.0025
