Комплексы измерительно-вычислительные для мониторинга работающих механизмов Trendmaster DSM, vbOnline Pro
| Номер в ГРСИ РФ: | РБ 03 23 6293 17 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Bently Nevada, LLC", США |
|
Описание типа РБ 03 23 6293 17 [2018-01-15]
rb-03-23-6293-17_2018-01-15.pdf
|
Скачать |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов Trendmaster DSM, vbOnline Pro (далее - комплексы) предназначены для преобразования унифицированных электрических сигналов от датчиков виброускорения, виброскорости, радиального виброперемещения, осевого перемещения, температуры, скорости вращения, а также преобразования входных сигналов силы постоянного тока, входных сигналов напряжения постоянного/переменного тока в значения измеряемых величин, обработки информации об измеряемых величинах и выработки управляющих и регулирующих воздействий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 6293 17 |
| Наименование | Комплексы измерительно-вычислительные для мониторинга работающих механизмов Trendmaster DSM, vbOnline Pro |
| Год регистрации | 2017 |
| Номер сертификата | 11094 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "Bently Nevada, LLC", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Bently Nevada, LLC"
Адрес: 1631 Bently Parkway South Minden, NV 89423
Контакты: Телефон: 17757823611,18002275514, Факс: 1775215 2876
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2727-2017. |
Поверители
Скачать
|
Описание типа РБ 03 23 6293 17 [2018-01-15]
rb-03-23-6293-17_2018-01-15.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительно-вычислительные для мониторинга работающих механизмов Trendmaster DSM, vbOnline Pro (далее - комплексы) предназначены для преобразования унифицированных электрических сигналов от датчиков виброускорения, виброскорости, радиального виброперемещения, осевого перемещения, температуры, скорости вращения, а также преобразования входных сигналов силы постоянного тока, входных сигналов напряжения постоянного/переменного тока в значения измеряемых величин, обработки информации об измеряемых величинах и выработки управляющих и регулирующих воздействий.
Область применения - различные области деятельности, где используются агрегаты роторного типа (турбины, компрессоры, насосы, электродвигатели и т.д.).
Описание
Принцип работы комплекса основан на аналогово-цифровом преобразовании электрических сигналов от датчиков в значения измеряемых величин, сравнении их с программируемыми пользователем пороговыми значениями (уставками), и выдачу управляющих сигналов в автоматизированные системы управления технологическими процессами.
Комплекс Trendmaster DSM имеет модульную конструкцию и состоит из модуля связи и 4 модулей ввода. Модули ввода делятся на модули прямого и последовательного ввода. Каждый модуль прямого ввода состоит из 8 каналов и предназначен для непосредственного подключения датчиков с выходом по напряжению или току 4-20 мА. Модули последовательного ввода (плата ввода TIM) предназначены для подключения к ним модулей TIM, FlexiTIM и ProTIM. Каждая плата ввода TIM позволяет использовать 2 линии TIM, и каждая линия TIM позволяет подключить до 255 модулей TIM и датчиков.
Комплекс vbOnline имеет единую конструкцию с 12 измерительными каналами для подключения датчиков вибрации и 2 измерительными каналами для подключения датчиков скорости вращения.
При помощи программ конфигурирования каждый канал можно з^^яэ^м-мировать на выполнение конкретных функций.
В качестве средства конфигурирования и отображения информации иерол\-зуются ПЭВМ.
Схема с указанием мест нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.
Внешний вид комплексов представлен на Рисунке 1.

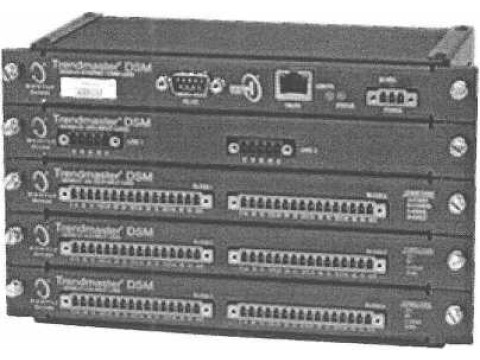

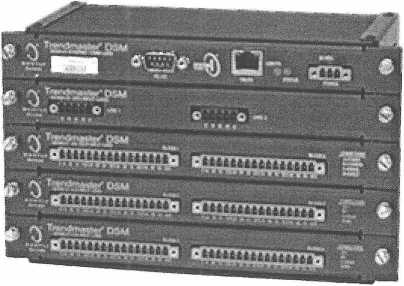

Trendmaster DSM

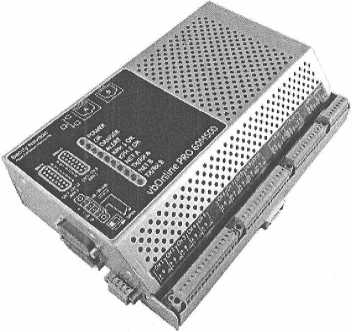

vbOnline Pro
Комплексы имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к ПЭВМ с установленным в ней ПО «System 1», формирования параметров выходных сигналов, настройки и проведения диагностики. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
Trendmaster DSM | ||
|
Внешнее |
System 1 |
6.1 |
|
Встроенное |
Микропрограмма |
4.08 |
|
vbOnline Pro | ||
|
Внешнее |
System 1 |
6.1 |
|
Встроенное |
Микропрограмма |
16.1 |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики комплексов приведены в таблицах 1, 2.
Таблица 1 - Основные технические и метрологические характеристики комплексов
Trendmaster DSM
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений напряжения постоянного тока, В |
от минус 24 до 0 |
|
Пределы допускаемой относительной погрешности комплексов при измерении напряжения постоянного тока, % |
±1 |
|
Диапазон измерений напряжения переменного тока (пик-пик), В |
от 0 до 14 |
|
Пределы допускаемой относительной погрешности комплексов при измерении напряжения переменного тока (на частоте 100 Гц), % |
±1 |
|
Диапазон рабочих частот, Гц |
от 1/3 до 24000 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3,0 |
|
Диапазон токового выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности токового выходного сигнала, % |
±2 |
|
Диапазон измерений скорости вращения, об/мин |
от 6 до 36000 |
|
Пределы допускаемой относительной погрешности комплексов при измерении скорости вращения, % |
±1 |
|
Диапазон измерений температуры (в комплекте с датчиком температуры): -для термопары типа К, °C -для термопреобразователя сопротивления платинового РИ 00, °C |
от минус 270 до 1372 от минус 200 до 850 |
|
Пределы допускаемой приведенной погрешности комплексов при измерении температуры (без учета погрешности датчика температуры), % |
±2 |
|
Диапазон напряжений питания от источника постоянного тока, В |
от 20 до 30 |
|
Максимальная потребляемая мощность, Вт |
18 |
|
Диапазон рабочих температур, °C |
от минус 20 до 70 |
|
Относительная влажность в условиях эксплуатации, %, не более |
95 при 25 °C |
|
Габаритные размеры, мм, не более |
216x133x114 |
|
Масса, кг, не более |
2,26 |
Таблица 2 - Основные технические и метрологические характеристики комплексов vbOnline Pro
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений напряжения постоянного тока, В |
от минус 24 до 0 |
|
Пределы допускаемой относительной погрешности комплексов при измерении напряжения постоянного тока, % |
±1,1 |
|
Диапазон измерений напряжения переменного тока (пик), В |
от 0 до 14 |
|
Пределы допускаемой относительной погрешности комплексов при измерении напряжения переменного тока частотой 100 Гц, % |
±1,1 |
|
Диапазон рабочих частот, Гц |
от 0 до 40000 |
|
Неравномерность амплитудно-частотной характеристики в диапазоне частот от 1 до 10000 Гц, дБ, не более |
±3,0 |
|
Диапазон измерений скорости вращения, об/мин |
от 60 до 120000 |
|
Пределы допускаемой абсолютной погрешности комплексов при измерении скорости вращения, об/мин - от 60 до 100 об/мин - свыше 100 до 10000 об/мин - свыше 10000 до 120000 об мин |
±0,1 ±1,0 ±10,0 |
|
Диапазон напряжений питания от источника постоянного тока, В |
от 18 до 36 |
|
Максимальный потребляемый ток, А |
1,7 |
|
Диапазон рабочих температур, °C |
от минус 40 до 70 |
|
Относительная влажность в условиях эксплуатации, %, не более |
95 при 25 °C |
|
Габаритные размеры, мм, не более |
225x150x55 |
|
Масса, кг, не более |
1,4 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки комплексов определяется заказом в соответствии с технической документацией фирмы "Bently Nevada, LLC" (США).
Минимальная базовая комплектация комплексов:
- комплекс -1 шт.;
- руководство по эксплуатации совмещенное с паспортом -1 экз.;
- методика поверки -1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Bently Nevada, LLC" (США).
МРБ МП.2727-2017 "Комплексы измерительно-вычислительные для мониторинга работающих механизмов серий 3500, 2300, Trendmaster DSM, vbOnline Pro. Комплексы измерительно-вычислительные вибрационного контроля и защиты серии 3701. Методика поверки".
Заключение
Комплексы измерительно-вычислительные для мониторинга работающих механизмов Trendmaster DSM, vbOnline Pro соответствуют документации фирмы "Bently Nevada, LLC" (США), TP ТС 020/2011 (декларации соответствия № ТС N RU fl-US.AB72.B.O2112 до 12.11.2019, № ТС N RU fl-US.AH46.B.79841 до 16.08.2020), ТР ТС 012/2011 (сертификат соответствия № ТС RU C-US.FB05.B.00706 до 11.09.2019).
Межповерочный интервал - не более 12 месяцев, для комплексов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 02.1.0.0025
