Контроллеры многофункциональные ARIS МТ210 (далее - контроллеры ARISMT210) предназначены для преобразований унифицированных аналоговых сигналов постоянного электрического тока и напряжения в цифровой сигнал, сбора данных со счетчиков электрической энергии, счетчиков энергоресурсов и других цифровых измерительных устройств (ЦИУ) и синхронизации времени в них; ведения архивов расхода электроэнергии за различные периоды, архивов профилей, параметров электросети; регистрации дискретных сигналов о состоянии оборудования, выдачи сигналов управления, обработки полученной информации (в том числе расчета дополнительных параметров по алгоритмам пользователя), ее хранения и трансляции в вышестоящие уровни автоматизированных информационно-измерительных систем.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 23 6239 17
Наименование	Контроллеры многофункциональные ARIS МТ210
Год регистрации	2017
Номер сертификата	10992
Дата регистрации	2017-03-29
Срок действия	2021-06-06
Получатель сертификата	ООО "Прософт-Системы", г. Екатеринбург, Россия (RU)

Производитель / Заявитель

ООО "Прософт-Системы"

Адрес: ул. Волгоградская, 194а, 620102, г. Екатеринбург

Контакты: тел.: (343) 356-51-11 / факс (343) 310-01-06 / info@prosoftsystems.ru

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по ПБКМ.424359.009 МП (2016 г.).
Признание поверки	Первичная при выпуске из производства: ООО "Прософт-Системы" (аттестат аккредитации - №РОСС RU.0001.310174, шифр поверительного клейма - ГКИ)(НТК №03-17).

Поверители

Скачать

Описание типа РБ 03 23 6239 17 [2018-02-05]

rb-03-23-6239-17_2018-02-05.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Контроллеры ARIS МТ210 могут применяться в качестве контроллеров для построения автоматизированных систем управления технологическим процессом подстанций (АСУ ТП ПС), систем сбора и передачи информации/телемеханики (ССПИ/ТМ), а также в качестве устройств передачи данных в автоматизированных информационно-измерительных системах коммерческого учета электроэнергии (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии (АСТУЭ, АСУ Э) на электрических подстанциях (ПС), распределительных пунктах (РП), трансформаторных подстанциях (ТП), объектах ЖКХ и других объектах энергетики, системах учета энергоресурсов.

Контроллеры ARIS МТ210 обеспечивают:

- сбор, хранение и передачу данных с устройств ввода аналоговых и дискретных сигналов;

- сбор и обработку данных с периферийных модулей телемеханики, микропроцессорных измерительных преобразователей (МИП) и других вычислительных устройств по цифровым протоколам Modbus и собственным протоколам устройств, МЭК 60870-5-101, МЭК 60870-5-103, МЭК 60870-5-104, МЭК 61850-8-1, МЭК 62056 (DLMS/COSEM), SPA, СТАРТ;

- сбор и обработку данных с электрических счетчиков электроэнергии (до 250) счетчиков;

- сбор и обработку до 3000 каналов информации;

- опрос внешних устройств;

- выполнение пользовательских алгоритмов, в том числе алгоритмов оперативных блокировок;

- расчет ресурса работы силовых выключателей;

- синхронизацию внутреннего времени по встроенному или внешнему источнику точного времени ГЛОНАСС/GPS и/или от NTP-серверов, поддержка синхронизации в протоколе РТР;

- синхронизацию времени цифровых измерительных устройств (ЦИУ), счетчиков, МИП по внутреннему времени ARIS МТ210;

- расчет данных на основе аналоговой информации, полученной от ЦИУ, счетчиков, МИП, терминалов РЗА, устройств аналогового ввода;

- ведение календаря (число, месяц, год), отсчет текущего астрономического времени (секунды, минуты, часы), синхронизацию собственного времени с временем системы верхнего уровня и трансляцию системного времени внешним поддерживаемым устройствам;

- хранение данных о приращении электропотребления в энергонезависимой памяти в виде коротких, основных, суточных, месячных и годовых архивов. Для основных и коротких архивов должен настраиваться интервал архивирования от одной минуты до одних в

одну минуту, а также - глубина архивирования. Для суточных, месячных и 1ЖШШк.архивов должна настраиваться только глубина архивирования. Глубина хранения данных о тридцатиминутных приращениях электропотребления (выработки) по каждому каналу должна настраиваться и составлять не менее 45 суток;

- хранение введенных пользователем данных в постоянной перепрограммируемой памяти с электрическим стиранием в течение всего срока службы (100000 циклов перезаписи);

- программную защиту от несанкционированного изменения параметров и данных;

- ведение «Журнала событий»;

- передачу данных коммерческого и технического учета отпуска (потребления) электроэнергии от счетчиков электрической энергии на верхние уровни;

- возможность использования встроенного WEB-сервера;

- непрерывную работу часов при отключении питания не менее 2 лет (до замены батареи);

- сохранность данных при отключении питания не менее 10 лет;

- режим непрерывной работы;

- самодиагностику (при включении и в рабочем режиме с периодом одни сутки) с фиксацией результатов в «Журнале событий»;

- конфигурирование параметров контроллера: интерфейсов связи, номенклатуры, типов и характеристик ЦИУ и внешних устройств с кодовым интерфейсом, перечня и параметров информационных каналов в соответствии с потребностями заданного объекта автоматизации, с помощью сервисного программного обеспечения, поставляемого в комплекте с контроллером ARIS МТ210, либо с помощью встроенного WEB-сервера;

- защиту от несанкционированного доступа при конфигурировании, включая запрет на чтение, модификацию и запись конфигураций;

- экспорт/импорт конфигураций в файл;

- поддержку протокола резервирования PRP;

- беспроводной обмен данными через сеть мобильной связи стандартов GSM/GPRS/3G/LTE с помощью встроенного модема;

- возможность интеграции в АСУ ТП и другие автоматизированные системы.

Фотография общего вида контроллера приведена на рисунке 1. Знак поверки в виде наклейки наносят на поверхность корпуса контроллера, как показано на рисунке 2. Для защиты от несанкционированного доступа контроллер опечатывают пломбами, как показано на рисунке 3.

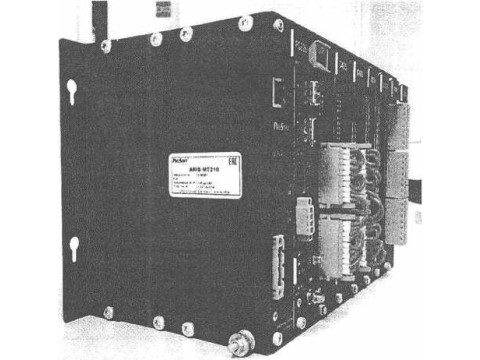

Рисунок 1 - Общий вид контроллера ARIS МТ210

Рисунок 2 - Место нанесени (клейма) о поверке,

Рисунок 3 - Место нанесения заводской наклейки (пломбы), вид спереди

Перечень поддерживаемых счетчиков и измерительных преобразователей приведен в руководстве по эксплуатации ПБКМ.421459.009 РЭ. Идентификационные данные программного обеспечения приведены в таблице!. Основные метрологические и технические характеристики указаны в таблицах 2, 3. Комплектность поставки указана в таблице 4.

Программное обеспечение

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Встроенное ПО ARIS МТ210
Номер версии (идентификационный номер) ПО	Не ниже 1.4.1
Цифровой идентификатор ПО	9ac8d78f661e68933d3a40ea347d5121
Алгоритм вычисления цифрового идентификатора	MD5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

ARIS МТ210

Таблица 2 - Основные

Параметр	Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов		Пределы допускаемой основной погрешности приведенной к диапазону преобразований	Температурный коэффициент
Параметр	На входе	На выходе		Температурный коэффициент
Сила постоянного электрического тока	от 0 до 5 мА; от -5 до +5 мА; от 0 до 20 мА; от 4 до 20 мА	13 бит+1 знак	±0,2 % ±0,2 % ±0,1 % ±0,1 %	±0,01 %/°С
Напряжение постоянного электрического тока	от 0 до 1 В; от 0 до 5 В; от 0 до 10 В; от -10 до +10 В	13 бит+1 знак	±0,5 % ±0,2 % ±0,1 % ±0,1 %	±0,0И^чч

Таблица 3 - Основные метрологические и технические характеристики контроллеров

AR1SMT210

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности внутренних часов (с коррекцией времени по источнику точного времени ГЛОНАСС/GPS с использованием PPS сигнала), мс, не более	±1
Пределы допускаемой абсолютной погрешности внутренних часов (без коррекции времени), c/сут., не более	±1
Условия эксплуатации: - диапазон температуры в нормальных условиях, °C - диапазон температуры в рабочих условиях, °C - допустимая относительная влажность воздуха при эксплуатации, %, при температуре 30 °C - атмосферное давление, мм рт. ст.	от 15 до 25 от -40 до +55 90 от 630 до 800
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц	от 18 до 36 от 120 до 375 от 85 до 265 от 47 до 63
Мощность потребления, Вт, не более	50
Хранение данных при отключении питания, лет, не менее	10
Масса, кг, не более	5
Габаритные размеры (ШхВхГ), мм Исполнение 1 Исполнение 2	156x177x135 250x177x135
Средняя наработка на отказ, ч, не менее	100000
Средний срок службы, лет	20

Знак утверждения типа

наносится на титульные листы «Руководства по эксплуатации», «Паспорта» печатным способом и на шильдик контроллера ARIS МТ210.

Комплектность

Таблица 4 - Комплектность поставки

Наименование	Обозначение	Кол., шт.
Контроллер многофункциональный ARIS МТ210	ПБКМ.424359.009	1
Руководство по эксплуатации на CD диске	ПБКМ.424359.009 РЭ	1
Формуляр	ПБКМ.424359.009 ФО	1
Антенна ГЛОНАСС/GPS	Trimble Bullet 57861-00 2J 2J9001 или аналоги	1 или 2*
Антенна 3G/LTE	BY-LTE-06-02 или аналоги	2 или 4**
Источник питания 220/24 В	STEP PS/1 AC/24DC/2.5 или аналоги	1 или 2***
Методика поверки	ПБКМ.424359.009 МП	1

Примечания

1* При оснащении контроллеров ARIS МТ210 ГЛОНАСС/GPS модулем, одна антенна на один

модуль.

2** При оснащении контроллеров ARIS МТ210 3G/LTE модулем, две антенны на один модул 3*** При оснащении контроллеров ARIS МТ210 источником питания с номинальнъй&жйп: жением 24 В, один источник на один модуль питания. /у

БаД.

Поверка

осуществляется в соответствии с документом ПБКМ.424359.009 МП «Контроллеры многофункциональные ARIS МТ210. Методика поверки», утвержденным ФГУП «ВНИИМС» 30 марта 2016 г.

Основные средства поверки:

1 Многофункциональный калибратор Calys 150R (регистрационный № 48000-11);

2 Радиочасы МИР РЧ-02 (регистрационный № 46656-11).

Знак поверки в виде наклейки наносят на поверхность корпуса контроллера, в паспорт наносят клеймо о поверке.
