Частотомеры В80
| Номер в ГРСИ РФ: | РБ 03 15 3460 17 |
|---|---|
| Раздел: | Средства измерений времени и частоты [15] |
| Категория: | Частотомеры |
| Производитель / заявитель: | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск |
Частотомеры В80 (далее - частотомер) предназначены для измерения частоты в электросетях переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 15 3460 17 |
| Наименование | Частотомеры В80 |
| Год регистрации | 2017 |
| Номер сертификата | 11012 |
| Дата регистрации | 2017-03-29 |
| Срок действия | 2022-03-29 |
| Получатель сертификата | ОАО "ВЗЭП", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ВЗЭП"
Адрес: ул. Ильинского, 19/18, 210630, г. Витебск
Контакты: (0212) 66-58-10, vzep.info@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Методика поверки | Поверка по ГОСТ 8.422-81 (подлежат первичной поверке при выпуске из производства). |
Поверители
Скачать
|
Описание типа РБ 03 15 3460 17 [2010-07-01]
rb-03-15-3460-17_2010-07-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 15 3460 17 [2017-06-28]
rb-03-15-3460-17_2017-06-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 15 3460 17 [2012-07-17]
rb-03-15-3460-17_2012-07-17.pdf
|
Скачать |
Описание типа
Назначение
Частотомеры В80 (далее - частотомер) предназначены для измерения частоты в электросетях переменного тока.
Частотомерыприменяются в системах и установках передвижных и стационарных объектов в различных отраслях промышленности, в энергетике.
Описание
Частотомеры являются прибором вибрационной системы.
Основным конструктивным узлом частотомера является механизм, состоящий из магнитной системы и двух катушек возбуждения.
В механизме на сердечнике электромагнита закреплены стальные пластинки-язычки, катушки с обмоткой возбуждения и циферблат. Выводы обмотки присоединены к зажимам, с помощью которых производится подключение к сети.
Против каждого язычка на циферблате нанесена отметка с цифрой, соответствующей частоте переменного тока. Для облегчения наблюдения колебаний язычки снабжены флажками.
Для регулировки амплитуды колебаний язычков применяется магнитный шунт.
Частотомерывыпускаются в пластмассовом пыле-влагозащищенном корпусе.
Общий вид и схема клеймения частотомераприведены на рисунках 1 и 2.
документов/
лист 1 из 4
Описание типа средств измерений

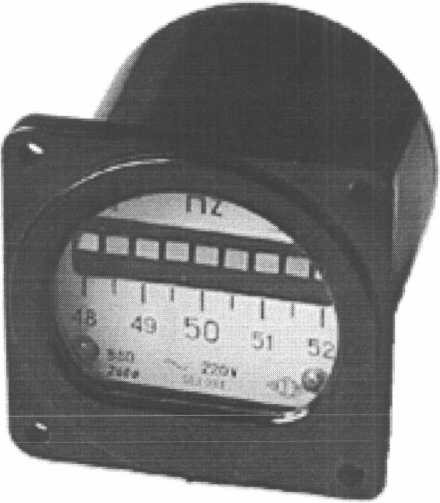

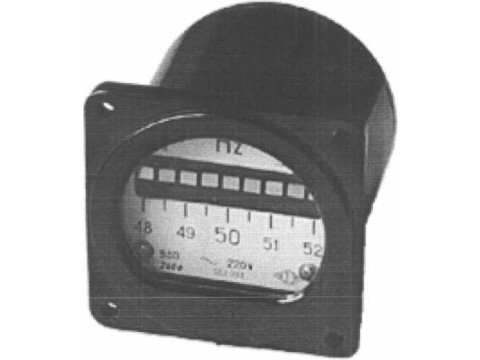

Рисунок 1 - Общий вид частотомера В80

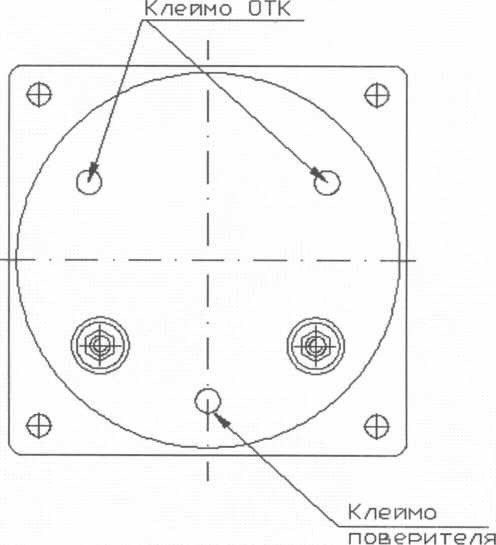

Рисунок 2- Схема клеймения частотомера В80
Государственный реестр) I средств измерений / \ Республики Беларусь / \Для документов/
лист 2 из 4
Описание типа средств измерений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Диапазоны измерений частоты от 48 Гц до 52 Гц.
2 Номинальное напряжение -100 В, 127 В, 220 В.
3 Пределы допускаемой основной относительной погрешности частотомера ±1 %.
4 Пределы допускаемой дополнительной погрешности частотомера, вызванные изменением температуры окружающего воздуха от нормальной (20±5) °C до любой в пределах рабочих температур от минус 50 °C до плюс 60 °C на каждые 10 °C изменения температуры, равны 0,5 предела допускаемой основной погрешности.
5 Потребляемая мощность, не более:
-2 ВА при 100 В, 127 В;
- 3,5 В А при 220 В.
6 Масса, не более 0,2 кг.
7 Габаритные размеры 60x60x70 мм.
8 Гарантийный срок эксплуатации - 2 года
Знак утверждения типа
Знак утверждения типа наносится на прибор методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.
Комплектность
Комплект поставки указан в таблице 2.
Таблица 2
|
Наименование |
Кол - во |
Примечание |
|
Частотомер В80 |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Техническое описание и инструкция по эксплуатации (по отдельному заказу) |
1 экз. |
на каждые 200 частотомеров |
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ТУ В 25-0415.013-82«Частотомер В80. Технические условия».
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ГОСТ 8.422-81 «Частотомеры. Методы и средства поверки».
Заключение
Частотомеры В80 соответствуют требованиям ТУ 25-0415.013-82, ТР ТС 004/2011.
Частотомеры В80 подлежит первичной поверке.
Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)
ул. Б. Хмельницкого, 20,210015, г. Витебск, тел./факс: (0212)
Аттестат аккредитации № BY/112 02.6.0.003 // ®
II (Государственный реестр! II
II I средств измерений / /I \\ \ Республики Беларусь 1 ]1 лист 3 из 4
л г
Описание типа средств измерений
