Частотомеры В89/1

Назначение

Частотомеры В89/1 (далее - частотомеры) показывающие аналоговые малогабаритные щитовые вибрационной системы, предназначены для измерения частоты в цепях переменного тока.

Частотомеры могут применяться в системах и установках передвижных и стационарных объектов в различных отраслях промышленности, в энергетике.

Описание

Частотомеры относятся к приборам вибрационной системы.

Основным конструктивным узлом частотомеров является механизм, состоящий из магнитной системы и катушки возбуждения.

На корпусе прибора закреплены стальные пластинки-язычки, катушка с обмоткой возбуждения и циферблат. Выводы обмотки катушки присоединены к зажимам, с помощью которых производится подключение к сети.

Против каждого язычка на циферблате нанесена отметка с цифрой, соответствующей частоте переменного тока. Для облегчения наблюдения колебаний язычки снабжены флажками.

Для регулировки амплитуды колебаний язычков применяется магнитный шунт.

Частотомеры выпускаются в пластмассовом корпусе.

Частотомеры отличаются диапазонами измерений, номинальными значениями диапазона измерений, ценой деления шкалы, номинальными напряжениями, указанными в таблице 1.

Таблица 1

Рисунок 1

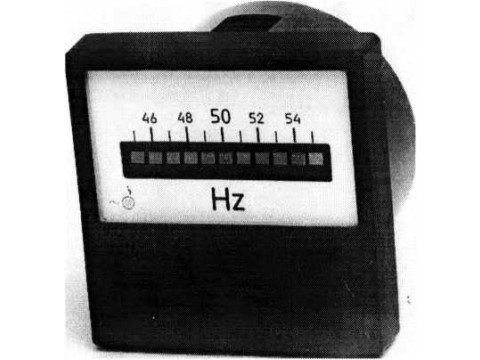

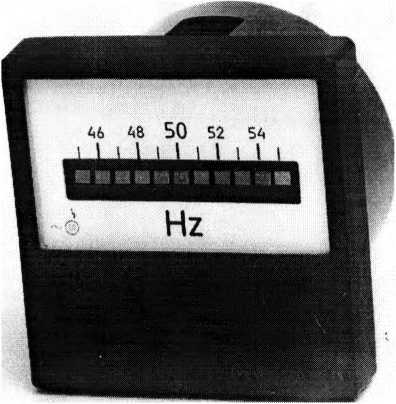

Общий вид частотомеров

Рисунок 2

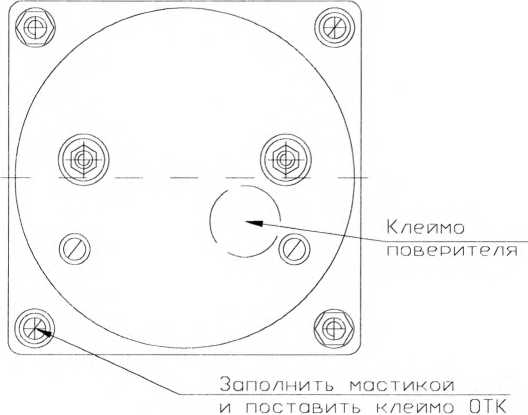

Схема клеймения частотомеров

Общий вид и схема клеймения частотомеров приведены на рисунках 1 и 2.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Пределы допускаемой основной приведенной погрешности частотомеров равны ± 1,0 % от номинального значения диапазона измерений.

2 Размах (двойная амплитуда) колебаний 2а язычка частотомеров в диапазоне напряжений от 0,9 до 1,1 номинального, для которого частотомер предназначен, должен удовлетворять условию Змм < 2а < 9мм.

3 Пределы допускаемой дополнительной погрешности частотомера, вызванные изменением температуры окружающего воздуха от (20 ± 5) °C до любой температуры в пределах от минус 50 °C до плюс 60 °C, на каждые 10 °C изменения температуры, равны 0,5 предела допускаемой основной погрешности.

4 Пределы допускаемой дополнительной погрешности частотомера, вызванные воздействием повышенной влажности 95 % при температуре 35 °C, равны 0,5 предела допускаемой основной погрешности.

5 Потребляемая мощность не более 1,5 В*А.

6 Масса не более 0,3 кг.

7 Габаритные размеры (длина х ширина х высота) не более 80x80x72 мм.

8 Гарантийный срок эксплуатации 4 года.

9 Рабочие условия эксплуатации:

- температура окружающего воздуха от минус 50 °C до плюс 60 °C;

- относительная влажность до 95 %, при температуре 35 °C.

Знак утверждения типа

Знак утверждения типа наносится на прибор методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Комплект поставки указан в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ РБ 05796073.158-99 «Частотомеры В89/1. Технические условия».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ГОСТ 7590-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам».

ГОСТ 8.422-81 «Государственная система обеспечения единст! Частотомеры. Методы и средства поверки».

Государственный реестр) I средств измерений / \ Республики Беларусь /

ш документов,

Заключение

Частотомеры В89/1 соответствуют требованиям ТУ РБ 05796073.158-99, ГОСТ 7590-93, ТР ТС 004/2011.

Межповерочный интервал - не более 24 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20, 210015, г. Витебск

тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 02.6.0.003
