Частотомеры Э8036, Э8036/1

Назначение

Частотомеры Э8036, Э8036/1 (далее - частотомеры) показывающие аналоговые малогабаритные щитовые электромагнитной системы, предназначены для измерения частоты в цепях переменного тока.

Частотомеры могут применяться на передвижных и стационарных энергоустановках, в различных отраслях промышленности для измерения частоты в цепях переменного тока.

Описание

Частотомеры являются показывающими щитовыми приборами электромагнитной системы. Основными конструктивными узлами частотомеров являются измерительный механизм и блок, состоящий из обоймы, на которой расположены два дросселя и, в зависимости от величины напряжения и частоты измерительной цепи, гасящие сопротивления или трансформатор. Измерительный механизм и блок монтируются на основании из пластмассы, в которое запрессованы токоведущие стержни для подключения частотомеров к электрической цепи. Основание частотомеров и пластмассовая крышка со стеклом крепятся к корпусу.

Принцип действия частотомеров состоит в том, что при протекании электрического тока по двум ветвям частотно-зависимой схемы измерительного механизма возникают два момента, действующих на сердечник в противоположных направлениях, в связи с чем, отклонение подвижной части пропорционально частоте. Сердечник укреплен на оси, на которой находится и стрелка. При этом стрелка поворачивается на определенный угол, соответствующий измеряемой частоте. Подвижная часть придет в состояние равновесия в том случае, если сумма моментов, действующих на сердечник, станет, равна нулю.

Частотомеры имеют модификации, отличающиеся номинальными напряжениями, диапазонами измерений, ниями диапазонов измерений, указанными в таблице 1.

лист 1 из 4

* невзаимозаменяемая вспомогательная часть.

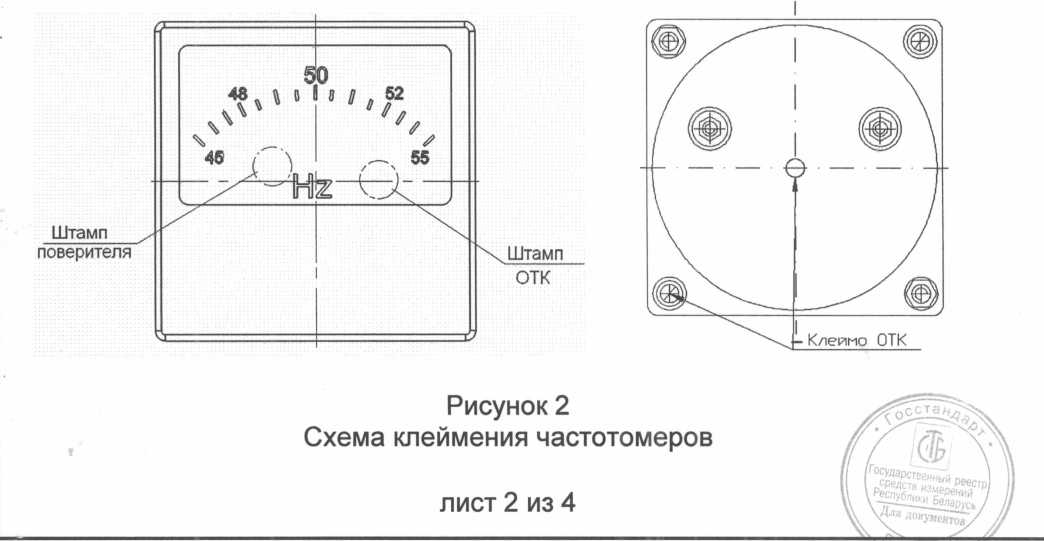

Общий вид и схема клеймения частотомеров приведены на рисунках 1 и 2.

Рисунок 1

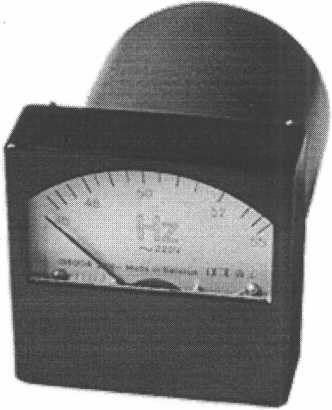

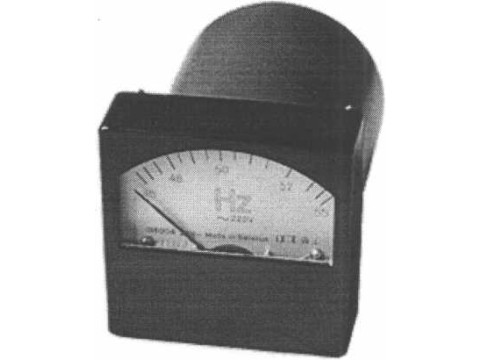

Общий вид частотомеров

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Пределы допускаемой основной приведенной погрешности частотомеров в диапазоне измерений равны ± 1,0 % от номинального значения диапазона измерений.

2 Время успокоения (время установления показаний) не превышает 4 с.

3 Пределы допускаемой дополнительной погрешности частотомера, вызванной изменением положения (наклоном) его от нормального положения в любом направлении на 45°, равны значению предела допускаемой основной погрешности.

4 Пределы допускаемой дополнительной погрешности частотомера, вызванной отклонением напряжения на ± 10 % от номинального, равны значению предела допускаемой основной погрешности.

5 Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от (20 ± 5) °C до любой температуры в пределах от минус 50 °C до плюс 60 °C, на каждые 10 °C изменения температуры, не превышают 0,5 значения предела допускаемой основной погрешности.

6 Время предварительного включения не более 15 мин.

7 Потребляемая мощность, не более 3,5 В*А.

8 Масса, не более, кг:

- частотомера: 0,5;

- преобразователя напряжения Р8007: 0,25.

9 Габаритные размеры, не более, мм:

- частотомера: 80x80*105;

- преобразователя напряжения Р8007: 110x80x38.

10 Гарантийный срок службы 4 года.

11 Рабочие условия эксплуатации:

- температура окружающего воздуха от минус 50 °C до плюс 60 °C;

- относительная влажность от 30 % до 80 %, при температуре 25 °C.

Знак утверждения типа

Знак утверждения типа наносится на прибор методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Комплект поставки указан в таблице 2.

Таблица 2________________________________________________________

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ РБ 05796073.157-99 «Частотомеры Э8036, Э8036/1. Технические условия».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ГОСТ 7590-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним».

ГОСТ 8.422-81 «Частотомеры. Методы и средства поверки».

Заключение

Частотомеры Э8036, Э8036/1 соответствуют требованиям ТУ РБ 05796073.157-99, ГОСТ 7590-93, ТР ТС 004/2011.

Межповерочный интервал - 2 года.

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

* ул. Б. Хмельницкого, 20, 210015, г. Витебск, тел./факс: (0212) 42-68-04.

Аттестат аккредитации № BY/112 02.6.0.003
