Частотомеры В81

Назначение

Частотомеры В81 (далее - частотомер) предназначены для измерения частоты в электросетях переменного тока.

Частотомеры применяются в системах и установках передвижных и стационарных объектов в различных отраслях промышленности, в энергетике.

Описание

Частотомеры является прибором вибрационной системы.

Основным конструктивным узлом частотомера является механизм, состоящий из магнитной системы и двух катушек возбуждения.

В механизме на сердечнике электромагнита закреплены стальные пластинки-язычки, катушки с обмоткой возбуждения и циферблат. Выводы обмотки присоединены к зажимам, с помощью которых производится подключение к сети.

Против каждого язычка на циферблате нанесена отметка с цифрой, соответствующей частоте переменного тока. Для облегчения наблюдения колебаний язычки снабжены флажками.

Для регулировки амплитуды колебаний язычков применяется магнитный шунт.

Частотомеры выпускаются в пластмассовом пыле-влагозащищенном корпусе.

Общий вид и схема клеймения частотомера приведены на рисунках 1 и 2.

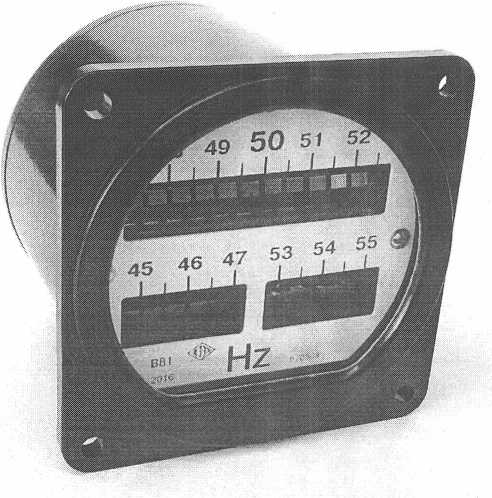

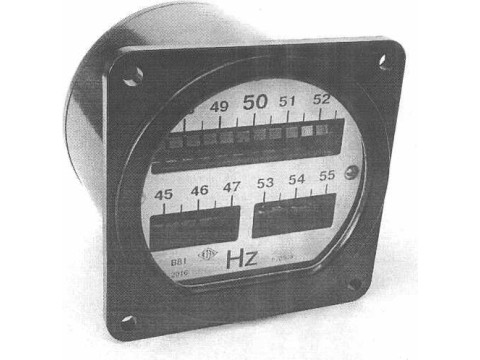

Рисунок 1 Общий вид частотомера В81

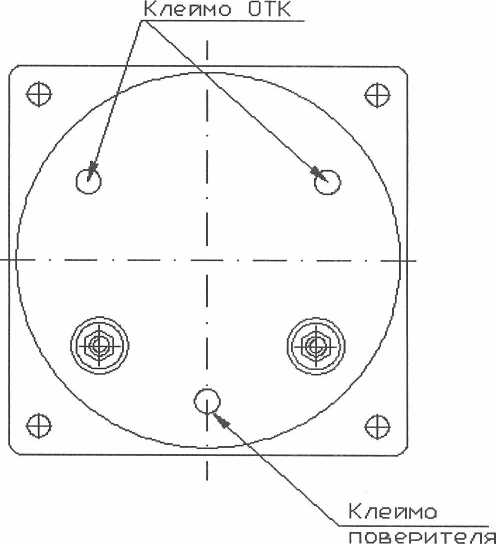

Рисунок 2 Схема клеймения частотомера В81

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Диапазоны измерений частоты от 45 Гц до 55 Гц и от 55 Гц до 65 Гц.

2 Номинальное напряжение - 36 В, 127 В, 220 В.

3 Пределы допускаемой основной относительной погрешности частотомера ±1 %.

4 Пределы допускаемой дополнительной погрешности частотомера, вызванные изменением температуры окружающего воздуха от нормальной (20+5) °C до любой в пределах рабочих температур от минус 50 °C до плюс 60 °C на каждые 10 °C изменения температуры, равны 0,5 предела допускаемой основной погрешности.

5 Потребляемая мощность, не более 2 В А.

6 Масса, не более 0,35 кг.

7 Габаритные размеры 80x80x80 мм.

8 Гарантийный срок эксплуатации - 2 года

Знак утверждения типа

Знак утверждения типа наносится на прибор методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Комплект поставки указан в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ В 25-0415.013-82 «Частотомер В81. Технические условия».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ГОСТ 8.422-81 Частотомеры. Методы и средства поверки.

Заключение

Частотомеры В81 соответствуют требованиям ТУ В 25-0415.012-82, ТР ТС 004/2011.

Частотомеры подлежат первичной поверке.

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20,210015, г. Витебск, тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 02.6.0.003
