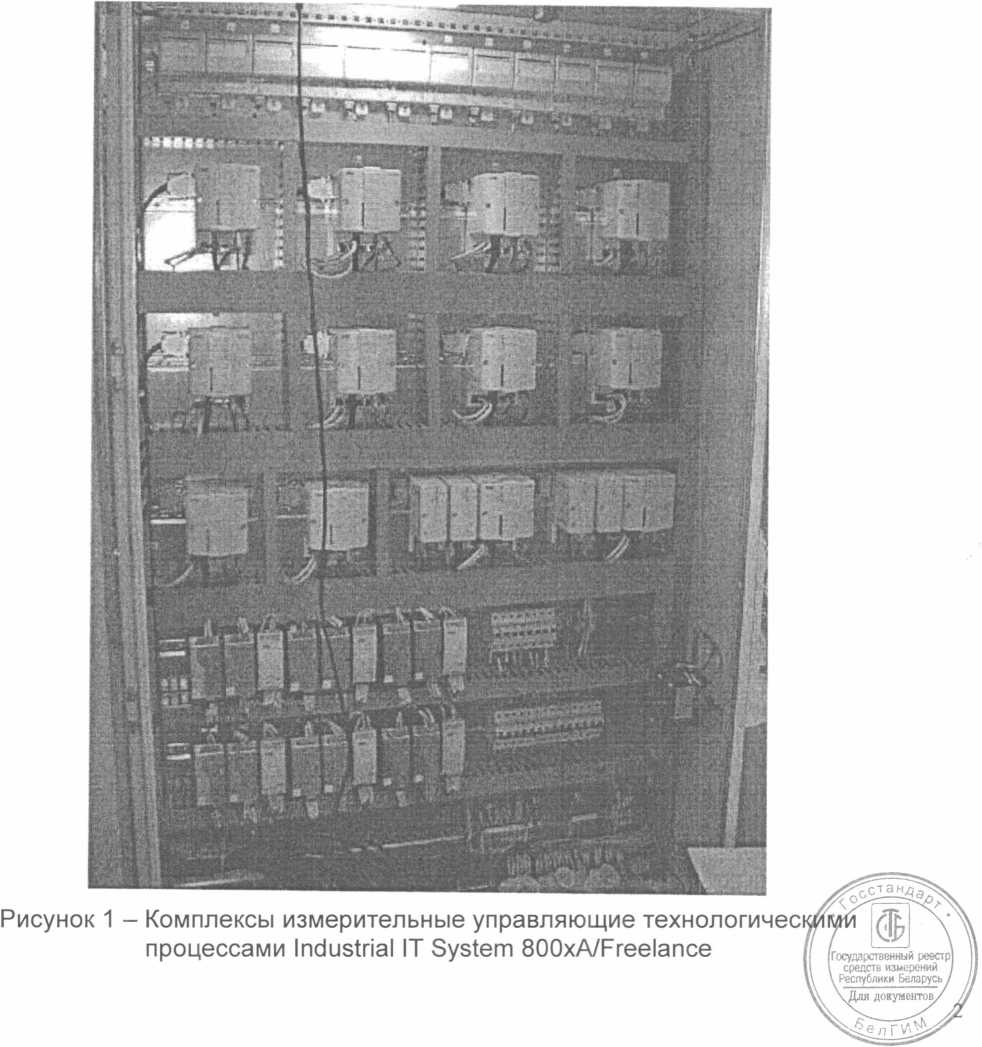

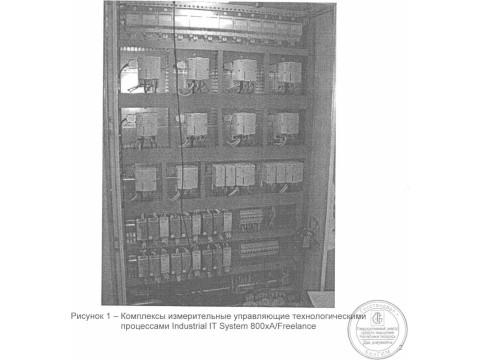

Комплексы измерительные управляющие технологическими процессами Industrial IT System 800xA/Freelance

Таблица 1 - Основные технические характе

ристики

Наименование характеристики

Значение

Диапазон рабочих температур, °C, для модулей ввода/вывода серий -S800 - S700 -S900

- S500/S500-eCo

- Freelance Rack I/O

- Melody

от 0 °C до 55 °C

от 0 °C до 60 °C

от минус 20 °C до плюс 60 °C

от 0 °C до плюс 60 °C

от 0 °C до 50 °C от 0 °C до 50 °C

Относительная влажность воздуха (без образования конденсата), %, для модулей ввода/вывода серий

-S800

-S700

-S900

- S500/S500-eCo

- Freelance Rack I/O

- Melody

от 5 до 95 до 95 до 85 до 100 до 95

ДО 75

Температура транспортирования (хранения), °C, для модулей ввода/вывода серий

-S800

-S700

-S900

- S500/S500-eCo

- Freelance Rack I/O

- Melody

от минус 40 °C до плюс 70 °C от минус 25 °C до плюс 75 °C от минус 40 °C до плюс 85 °C от минус 40 °C до плюс 70 °C от минус 25 °C до плюс 85 °C от минус 30 °C до плюс 85 °C

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S800/S700

Модуль аналогового ввода AI801 (-еА)

8

от 0 до 20 мА

от 4 до 20 мА

12 бит

±0,1 % от ВЗД

0,008 % от ВЗД/°С

Модуль аналогового ввода AI810 (-еА)

8

от 0 до 20 мА от 4 до 20 мА

12 бит

0,010 % от ВЗД/°С

от 0 до 10 В от 2 до 10 В

0,008 % от ВЗД/°С

Модуль аналогового ввода AI815 (-еА)

8

от 0 до 20 мА

от 4 до 20 мА

12 бит

0,005 % от ВЗД/°С

от 0 до 5 В от 1 до 5 В

Модуль аналогового ввода AI820 (-еА)

4

от 0 до 20 мА от 4 до 20 мА от минус 20 до плюс 20 мА

14 бит + знак

0,005 % от ВЗД/°С

от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В от минус 5

до плюс 5 В от минус 10 до плюс 10 В

0,007 % от ВЗД/°С

Модуль аналогового ввода AI825 (-еА)

4

от 0 до 20 мА от 4 до 20 мА от минус 20 до плюс 20 мА

14 бит + знак

0,0078 % от ВЗД/°С

от 0 до 10 В от 2 до 10В от минус 10 до плюс 10 В

0,0047 % от ВЗД/°С

Модуль аналогового ввода AI830/AI830A (-еА)

8

от 0 до 400 Ом

14 бит

±0,083 Ом

±0,0020 Ом/°С

Сигналы от термопреобразователей сопротивления (ТС)

Pt100 (а=0,00385 °C'1) от минус 80 °C до плюс 80 °C

14 бит

±0,10 °C

±0,0017 °C/°C

Pt100 (а=0,00385 0С'1) от минус 200 °C до плюс 250 °C

±0,15 °C

±0,0028 °C /°C

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S800/S700

Модуль аналогового ввода А1835/

AI835A (-еА)

8

РПОО (а=0,00385 °C'1) от минус 200 °C до плюс 850 °C

14 бит

±0,31 °C

±0,007 °C /°C

100П

(а=0,00391 °C'1) от минус 200 °C до плюс 850 °C

±0,30 °C

100Н (а=0,00617 °C’1) от минус 60 °C до плюс 180 °C

±0,10 °C

±0,0021 °C/°C

от минус 30 до плюс 75 мВ

15 бит

±0,1% от ВЗД

Rbx > 1 МОм

Модуль аналогового ввода А1835/

AI835A

(-еА)

8

от минус 30 до плюс 75 мВ

15 бит

±0,1% от ВЗД

0,0030 % от ВЗД/°С (для AI835)

0,0007 % от ВЗД/°С (для AI835A)

Сигналы от термопар (ТП)

Тип В от 44 °C до 1820 °C

15 бит

±0,1 % от ВЗД

0,0030 % от ВЗД/°С (для AI835)

0,0007 % от ВЗД/°С (для AI835A)

Тип Е от минус 270 °C до плюс 1000 °C

Тип J от минус 210 °C до плюс 1200 °C

Тип К от минус 270 °C до плюс1372 °C

Тип N от минус 270 °C до плюс 1300 °C

Тип R от минус 50 °C до плюс 1768 °C

Тип S от минус 50 °C до плюс 1768 °C

Тип Т от минус 270 °C до плюс 400 °C

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S800/S700

Модуль аналогового ввода AI843 (-еА)

8

от минус 30 до плюс 75 мВ

16 бит

±0,1 % от ВЗД

Сигналы от термопар (ТП)

Тип В от 44 °C до 1820 °C

16 бит

±0,1 % от ВЗД

0,0025 % от ВЗД/°С

Тип Е от минус 270 °C до плюс 1000 °C

Тип J от минус 210 °C до плюс 1200 °C

Тип К от минус 270 °C до плюс1372 °C

Тип N от минус 270 °C до плюс 1300 °C

Тип R от минус 50 °C до плюс 1768 °C

Тип S от минус 50 °C до плюс 1768 °C

Тип Т от минус 270 °C до плюс 400 °C

Pt100 (а=0,00385 °C’1) от минус 40 °C до плюс 100 °C

Модуль аналогового ввода AI845 (-еА)

8

от 0 до 20 мА от 4 до 20 мА

12 бит

±0,1% от ВЗД

0,0050 % от ВЗД/°С

от 0 до 5 В от 1 до 5 В

Модуль аналогового ввода AI880/AI880A (-еА)

8

от 0 до 20 мА от 4 до 20 мА

12 бит

0,0050 % от ВЗД/°С

Модуль аналогового ввода AI890 (-еА)

8

от 0 до 20 мА

12 бит

0,010 % от ВЗД/°С

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S800/S700

Модуль аналогового ввода AI893 (-еА)

8

от минус 10 до плюс 25 мВ от минус 15 до плюс 80 мВ

15 бит + знак

±20 мкВ

±20 мкВ/10 °C

Сигналы от термопар (ТП)

Тип В от 0 °C до 1820 °C

15 бит + знак

±20 мкВ

±20 мкВ/10 °C

Тип Е от минус 270°С до плюс 1000 °C

Тип J от минус 210 °C до плюс 1200 °C

Тип К от минус 270 °C до плюс 1372 °C

8

Тип N от минус 270 °C до плюс 1300 °C

Тип R от минус 50 °C до плюс 1768 °C

Тип S от минус 50 °C до плюс 1768 °C

Тип Т от минус 270 °C до плюс 400 °C

от 0 до 400 Ом

15 бит + знак

±0,1 Ом

±0,1 Ом/Ю °C ±1 Ом/Ю °C

от 0 до 4000 Ом

±1 Ом

Сигналы от термопреобразователей сопротивления (ТС)

Pt50 (а=0,00385 °C'1) от минус 200 °C до плюс 850 °C

15 бит + знак

±0,1 Ом

±0,1 Ом/Ю °C

50П (а=0,00391 °C’1) от минус 200 °C до плюс 850 °C

R100 (а=0,00385 °C’1) от минус 200 °C до плюс 850 °C

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S800/S700

Модуль аналогового ввода AI893 (-еА)

8

100П

(а=0,00391 °C'1) от минус 200 °C до плюс 850 °C

15 бит + знак

±0,1 Ом

±0,1 Ом/Ю °C

Pt100 (а=0,00385 °C'1) от минус 40 °C до плюс 100 °C

Pt200 (а=0,00385 °C'1) от минус 200 °C до плюс 850 °C

Pt500 (а=0,00385 °C’1) от минус 200 °C до плюс 850 °C

РПООО (а=0,00385 °C’1) от минус 200 °C до плюс 850 °C

100Н (а=0,00617 °C’1) от минус 60 °C до плюс 180 °C

200Н (а=0,00617 °C’1) от минус 60 °C до плюс 180 °C

500Н (а=0,00617 °C’1) от минус 60 °C до плюс 180 °C

ЮМ (а=0,00428 °C’1) от минус 180 °C до плюс 200 °C

50М (а=0,00428 °C’1) от минус 180 °C до плюс 200 °C

100М

(а=0,00428 °C'1) от минус 180 °C до плюс 200 °C

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S800/S700

Модуль аналогового ввода AI895 (-еА)

8

от 4 до 20 мА

12 бит

±0,1 % от ВЗД

0,001 % от ВЗД/°С

Модуль аналогового ввода AI723F

16

от 0 до 10 В

12 бит + знак

±1,0 % от ВЗД

от минус 10 до плюс 10 В

от 0 до 20 мА

12 бит

от 4 до 20 мА

Сигналы от термопреобразователей сопротивления (ТС)

Pt100 (а=0,00385 °C’1) от минус 50 °C до плюс 400 °C

12 бит

±1,0 % от ВЗД

Pt100 (а=0,00385 °C'1) от минус 50 °C до плюс 70 °C

PtWOO (о=0,00385 °C'1) от минус 50 °C до плюс 400 °C

1000Н (а=0,00617 °C'1) от минус 50 °C до плюс 150 °C

Модуль аналогового ввода AI731F

8

от 0 до 5 В

15 бит

±1,0 % от ВЗД

от 0 до 10 В

от минус 50 до плюс 50 мВ

от минус 500 до плюс 500 мВ

от минус 1 до плюс 1 В

от минус 5 до плюс 5 В

от минус 10 до плюс 10 В

от 0 до 20 мА от 4 до 20 мА

от минус 20 до плюс 20 мА

от 0 до 50 кОм

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S800/S700

Модуль аналогового ввода

AI731F

8

Сигналы от термопреобразователей сопротивления (ТС)

РПОО (□=0,00385 °C'1) от минус 50 °C до плюс 70 °C

15 бит

±1,0% от ВЗД

Pt100

(а=0,00385 °C'1) от минус 50 °C до плюс 400 °C

Pt100 (□=0,00385 °C'1) от минус 200 °C до плюс 850 °C

РПООО (□=0,00385 °C’1) от минус 50 °C до плюс 400 °C

NH000 (а=0,00617 °C'1) от минус 50 °C до плюс 150 °C

Си50 (□=0,00428 °C’1) от минус 180 °C до плюс 200 °C

50М (□=0,00426 °C’1) от минус 50 °C до плюс 150 °C

Сигналы от термопар (ТП)

Тип J от минус 210 °C до плюс 1200 °C

15 бит

±1,0% от ВЗД

Тип К от минус 270 °C до плюс 1372 °C

Тип N от минус 270 °C до плюс 1300 °C

Тип Т от минус 270 °C до плюс 400 °C

Тип S от минус 50 °C до плюс 1768 °C

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на .выходе

Серия модулей ввода/вывода S800/S700

Модуль аналогового вывода AO723F

16

12 бит + знак

от 0 до 20 мА от 4 до 20 мА

±1,0 % отД

от минусЮ до плюс 10 В

Модуль аналогового ввода/вывода AX721F

4

от 0 доЮ В

12 бит

±1,0 % от Д

от 0 до 20 мА от 4 до 20 мА

от минусЮ до плюс 10 В

Pt100 (а=0,00385 °C’1) от минус 200 °C до плюс 850 °C

РПООО (□=0,00385 °C’1) от минус 200 °C до плюс 850 °C

Nil 000 (а=0,00617 °C’1) от минус 50 °C до плюс 150 °C

4

12 бит

от 0 доЮ В

от 0 до 20 мА от 4 до 20 мА

от минусЮ до плюс 10 В

Модуль аналогового ввода/вывода AX722F

8

от минусЮ до плюс 10 В

12 бит + знак

±1,0 % отД --

от 0 до 10 В

12 бит

от 0 до 20 мА от 4 до 20 мА

РПОО (о=0,00385 °C’1) от минус 200 °C до плюс 850 °C

PtIOOO

(а=0,00385 °C’1) от минус 200 °C до плюс 850 °C

Ni1000 (а=0,00617 °C’1) от минус 50 °C до плюс 150 °C

8

12 бит

от минусЮ до плюс 10 В

от 0 до 20 мА от 4 до 20 мА

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S800/S700

Модуль дискретного/ аналогового ввода/вывода DA701F

г

4

от минусЮ до плюс 10 В

12 бит

±1,0 % от Д

от 0 до 10 В

от 0 до 20 мА от 4 до 20 мА

РПОО (а=0,00385 °C'1) от минус 50 °C до плюс 400 °C

РПОО (а=0,00385 °C’1) от минус 50 °C до плюс 70 °C

PtIOOO (0=0,00385 °C'1) от минус 50 °C до плюс 400 °C

Nil 000 (а=0,00617 °C’1) от минус 50 °C до плюс 150 °C

2

12 бит

от Одо 10 В

от минусЮ до плюс 10 В

от 0 до 20 мА

от 4 до 20 мА

Модуль аналогового контроля AC722F

8

от 0 доЮ В

12 бит +знак

±1,0 % отД

от 0 до 20 мА от 4 до 20 мА

от минусЮ до плюс 10 В

Pt100 (а=0,00385 °C’1) от минус 200 °C до плюс 850 °C

PtIOOO (а=0,00385 °C’1) от минус 200 °C до плюс 850 °C

Ni1000 (а=0,00617 °C’1) от минус 50 °C до плюс 150 °C |

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S800/S700

Модуль аналогового контроля AC722F

8

12 бит

от 0 доЮ В

±1,0 % отД

от 0 до 20 мА от 4 до 20 мА

от минусЮ до плюс 10 В

Модуль частотного вывода CD722F

2

32 бит (с одним входом) 16 бит (при двух входах)

от 1 Гц до 100 кГц

±0,5 % от ВЗД

от 1 Гц до 15 кГц

Модуль аналогового ввода/вывода AX722F

8

от 0 доЮ В

12 бит + знак

±1,0 % от ВЗД

от минусЮ до плюс 10 В

от 0 до 20 мА от 4 до 20 мА

12 бит

РП00 (а=0,00385 °C’1) от минус 50 °C до плюс 400 °C

12 бит

Pt100 (а=0,00385 °C'1) от минус 50 °C до плюс 70 °C

PtIOOO (а=0,00385 °C'1) от минус 50 °C до плюс 400 °C

1000Н (а=0,00617 °C’1) от минус 50 °C до плюс 150 °C

8

12 бит + знак

от минусЮ до плюс 10 В

1,0% от ВЗД

от 0 до 20 мА от 4 до 20 мА

Модуль аналогового вывода АО801 (-еА)

8

12 бит

от 0 до 20 мА

от 4 до 20 мА

±0,1 % от ВЗД

0,0060 % от ВЗД/°С

Модуль аналогового вывода А08Ю/ AO810V2 (-еА)

8

14 бит

от 0 до 20 мА от 4 до 20 мА

±0,1% от ВЗД

0,0060 % от ВЗД/°С

Модуль аналогового вывода АО815 (-еА)

8

12 бит

от 4 до 20 мА

±0,1% от ВЗД

0,0050 % от ВЗД/°С

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S800/S700

Модуль аналогового вывода

АО820 (-еА)

4

12 бит + знак

от 0 до 20 мА от 4 до 20 мА от минус 20

до плюс 20 мА

±0,1 % от ВЗД

0,0090 % от ВЗД/°С

от Одо 10 В от 2 до 10 В от минус 10 до плюс 10 В

Модуль аналогового вывода АО845 / АО845А (-еА)

8

12 бит

от 4 до 20 мА

±0,1 % от ВЗД

0,0050 % от ВЗД/°С

Модуль аналогового вывода

АО890 (-еА)

8

12 бит

от 0 до 20 мА от 4 до 20 мА

±0,1 % от ВЗД

0,010% от ВЗД/°С

Модуль аналогового вывода

АО895 (-еА)

8

12 бит

от 4 до 20 мА

±0,1 % от ВЗД

0,010 % от ВЗД/°С

Модуль частотного ввода DP820 (-еА)*

2

от 0,25 Гц до 1,5 МГц

28 бит + знак

±0,036 %

Модуль частотного ввода DP840 (-еА)*

8

от 0,5 Гц до 20 кГц

16 бит

±0,05 %

Примечания

ВЗД - верхнее значение диапазона измерений.

Д-диапазон измерений.

Все метрологические характеристики указаны для нормальных условий эксплуатации.

Номинальные статические характеристики термопреобразователей сопротивления в соответствии с ГОСТ 6651-2009.

Номинальные статические характеристики термопар в соответствии с СТБ ГОСТ Р 8.585-2004.

* - Для модуля DP820 (-еА) максимальная амплитуда импульсов до 30 В, минимальная длительность импульсов 333 нс;

- Для модуля DP840 (-еА) максимальная амплитуда импульсов до 30 В, минимальная длительность импульсов 10 мкс.

Модуль

Количество Каналов

Сигналы .

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S900

Модуль аналогового ввода AI910 (N/B/S)

4

от 4 до 20 мА

14 бит

±0,1 % от ВЗД

0,05 % от ВЗД/10°С

Модуль аналогового ввода AI930 (N/B/S)

4

от 4 до 20 мА

14 бит

±0,1 % от ВЗД

0,05 % от ВЗД/10°С

Модуль аналогового ввода AI931 (N/B/S)

4

от 0 до 20 мА от 4 до 20 мА

14 бит

±0,1 % от ВЗД

0,05 % от ВЗД/10°С

Модуль аналогового ввода AI950 (N/B/S)

4

от 0 до 3 кОм

16 бит

±80 мОм

Сигналы от термопреобразователей сопротивления (ТС)

Pt100

(а=0,00385 °C'1) от минус 200 °C до плюс 850 °C

18 бит

±80 мОм

0,05% от ВЗД/10°С

PtIOOO (а=0,00385 °C'1) от минус 200 °C до плюс 850 °C

100Н (а=0,00617 °C'1) от минус 60 °C до плюс 250 °C

от 30 до 75 мВ

18 бит

±0,01 мВ

Сигналы от термопар (ТП)

Тип В от 44 °C до 1820 °C

18 бит

±0,2 °C

0,05 % от ВЗД/10°С

Тип Е от минус 270 °C до плюс 1000 °C

Тип J от минус 210 °C до плюс 1200 °C

Тип К от минус 270 °C до плюс1372 °C

Тип N от минус 270 °C до плюс 1300 °C

Тип R от минус 50 °C до плюс 1768 °C

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S900

Модуль аналогового ввода AI950 (N/B/S)

4

Тип S от минус 50 °C до плюс 1768 °C

Тип Т от минус 270 °C до плюс 400 °C

18 бит

±0,2 °C

0,05 % от ВЗД/10°С

Модуль аналогового вывода

АО9Ю (N/B/S)

4

13 бит

от 0 до 20 мА

±0,1 % от ВЗД

0,05 % от ВЗД/10°С

Модуль аналогового вывода

АО920 (N/B/S)

4

13 бит

от 4 до 20 мА

±0,1 % от ВЗД

0,05 % от ВЗД/10°С

Модуль аналогового вывода

АО930 (N/B/S)

4

13 бит

от 0 до 20 мА

±0,1 % от ВЗД

0,05 % от ВЗД/10°С

Модуль частотного ввода DP910 (N/B/S)*

2

от 0 до 4 кГц

29 бит + знак

±1,0%

Примечания

ВЗД - верхнее значение диапазона измерений.

Д-диапазон измерений.

Все метрологические характеристики указаны для нормальных условий эксплуатации.

Номинальные статические характеристики термопреобразователей сопротивления в соответствии с ГОСТ 6651-2009.

Номинальные статические характеристики термопар в соответствии с СТБ ГОСТ Р 8.585-2004.

* - Для модуля DP910 (N/B/S) максимальная амплитуда импульсов до 9,6 В, минимальная длительность импульсов 250 мкс.

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S500/S500-eCo

Модуль аналогового ввода AI531

8

от минус 50 до плюс 50 мВ

15 бит + знак

±0,7 % от Д

от минус 500 до плюс 500 мВ

от 0 до 5 В

от 0 до 10В

от минус 1 до плюс 1 В

от минус 5 до плюс 5 В

от минус 10 до плюс 10 В

от 0 до 20 мА

±0,9 % от Д

от 4 до 20 мА

от минус 20 до плюс 20 мА

от 0 до 50 кОм

±0,9 % от Д

Сигналы от термопреобразователей сопротивления (ТС)

Pt100 (а=0,00385 °C’1) от минус 50 °C до плюс 70 °C

15 бит

±1,0 °C --

Pt100

(а=0,00385 °C’1) от минус 50 °C до плюс 400 °C

Pt100 (а=0,00385 °C’1) от минус 200 °C до плюс 850 °C

РИООО (а=0,00385 °C’1) от минус 50 °C до плюс 400 °C

1000Н (а=0,00617 °С'1) от минус 50 °C до плюс 150 °C

Си50 (а=0,00426 °C'1) от минус 50 °C до плюс 200 °C

100М (а=0,00428 °C'1) от минус 180 °C до плюс 200 °C

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Модуль аналогового ввода AI531

8

Сигналы от термопар (ТП)

Тип J от минус 210 °C до плюс 1200 °C

15 бит

±0,5 % от Д

Тип К от минус 270 °C до плюс1372 °C

Тип N от минус 270 °C до плюс 1300 °C

Тип S от минус 50 °C до плюс 1768 °C

Тип Т от минус 270 °C до плюс 400 °C

Модуль аналогового ввода AI523

16

от минус 10 до плюсЮ В

12 бит + знак

±1,0 % от Д

от 0 до 10 В

12 бит

от 0 до 20 мА

от 4 до 20 мА

Сигналы от термопреобразователей сопротивления (ТС)

Pt100

(а=0,00385 °C'1) от минус 50 °C до плюс 70 °C

12 бит

±1,0 % отД

Pt100 (а=0,00385 °C’1) от минус 50 °C до плюс 400 °C

РПООО

(а=0,00385 °C'1) от минус 50 °C до плюс 400 °C

1000Н (а=0,00617 °C'1) от минус 50 °C до плюс 150 °C

Модуль аналогового ввода

AI561

4

от минус 2,5 до плюс 2,5 В

11 бит + знак

±0,5 % от Д

от минус 5 до плюс 5 В

от 0 до 5 В

12 бит

±0,5 % от Д

от 0 до 10 В

от 0 до 20 мА

от 4 до 20 мА

±0,7

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S500/S500-eCo

Модуль аналогового ввода

AI562

2

от 0 до 150 Ом

15 бит + знак

±0,6 % от Д

от 0 до 300 Ом

Pt100 (а=0,00385 °C’1) от минус 50 °C до плюс 400 °C

PtIOOO (а=0,00385 °C’1) от минус 50 °C до плюс 400 °C

100Н (а=0,00617 °C'1) от минус 50 °C до плюс 150 °C

1000Н (а=0,00617 °C'1) от минус 50 °C до плюс 150 °C

Модуль аналогового ввода AI563

4

от минус 80 до плюс 80 мВ

15 бит + знак

±0,1 % от Д

Сигналы от термопар (ТП)

Тип J от минус 210 °C до плюс 1200 °C

15 бит + знак

±0,6 % от Д

Тип К от минус 270 °C до минус 220 °C

±1,5 % от Д

Тип К свыше минус 270 °C до плюс1372 °C

±0,6 % от Д

Тип Т от минус 270 °C до 0 °C

±2,0 % от Д

Тип Т свыше 0 °C до плюс 400 °C

±0,6 % от Д

Тип N от минус 270 °C до минус 150 °C

±2,0% от Д

Тип N свыше минус 270 °C до плюс 1300 °C

±0,6 % от Д

Тип S от минус 50 °C до плюс 150 °C

±1,5 % от Д

Тип S свыше 150 °C до 1768 °C

±0-6 % от Д^^^.

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Модуль аналогового ввода AI563

4

Тип Е от минус 270°С до минус 200 °C

0.1°С

±1,0 % от Д

Тип Е свыше минус 270°С до плюс 1000 °C

±0,6 % от Д

Тип R от минус 50 °C до плюс 1768 °C

±1,5 % отД

Тип R свыше минус 50 °C до плюс 1768 °C

±0,6 % от Д

Модуль аналогового вывода АО523

16

12 бит + знак

от минус 10 до плюсЮ В

±1,0 % от Д

12 бит

от 0 до 20 мА

от 4 до 20 мА

Модуль аналогового вывода АО561

2

11 бит + знак

от минус 10 до плюсЮ В

±0,5 % от Д

12 бит

от 0 до 20 мА

от 4 до 20 мА

Модуль аналогового ввода/ вывода АХ521

4

от минус 10 до плюсЮ В

12 бит + знак

±1,0 % от Д

от 0 до 10 В

12 бит

от 0 до 20 мА

от 4 до 20 мА

Сигналы от термопреобразователей сопротивления (ТС)

Pt100 (а=0,00385 °C'1) от минус 50 °C до плюс 70 °C

12 бит

±1,0 % от Д

Pt100 (0=0,00385 °C’1) от минус 50 °C до плюс 400 °C

PtWOO (о=0,00385 °C'1) от минус 50 °C до плюс 400 °C

Ю00Н (а=0,00617 °C’1) от минус 50 °C до плюс 150 °C

4

12 бит + знак

от минус 10 до плюсЮ В

±1,0 % от Д

12 бит

от 0 до 20 мА

от 4 до 20 мА

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Модуль аналогового ввода/ вывода АХ522

8

от минус 10 до плюсЮ В

12 бит + знак

±1,0 % отД

от 0 до 10 В

12 бит

от 0 до 20 мА

от 4 до 20 мА

Сигналы от термопреобразователей сопротивления (ТС)

Pt100 (а=0,00385 °C'1) от минус 50 °C до плюс 70 °C

12 бит

±1,0 % от Д

РПОО (а=0,00385 °C’1) от минус 50 °C до плюс 400 °C

РИООО (а=0,00385 °C'1) от минус 50 °C до плюс 400 °C

1000Н (а=0,00617 °C’1) от минус 50 °C до плюс 150 °C

8

+ знак

от минус 10 до плюсЮ В

±1,0 % от Д

12 бит

от 0 до 20 мА

от 4 до 20 мА

Модуль аналогового ввода/ вывода

АХ561

4

от минус 2,5 до плюс 2,5 В

11 бит + знак

±0,5 % от Д

от минус 5 до плюс 5 В

от 0 до 5 В

12 бит

±0,5 % от Д

от 0 до 10 В

от 0 до 20 мА

от 4 до 20 мА

±0,7 % отД

2

11 бит + знак

от минус 10 до плюсЮ В

±0,5 % от Д

12 бит

от 0 до 20 мА

от 4 до 20 мА

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода S500/S500-eCo

Модули дискретного и аналогового ввода/вывода DA501 Модули коммуникационные CI501-PNIO;

CI511-ETHERCAT*; CI592-CS31 (аналоговые каналы)

4

от минус 10 до плюс 10 В

12 бит + знак

±1,0% отД

от 0 до 10 В

от 0 до 20 мА

от 4 до 20 мА

от 0 до 500 Ом

±1,0 % от Д

Pt100 (а=0,00385 °C1) от минус 50 °C до плюс 70 °C

12 бит + знак

±1,0 % отД

Pt 100 (а=0,00385 °C’1) от минус 50 °C до плюс 400 °C

PtIOOO (а=0,00385 °C’1) от минус 50 °C до плюс 400 °C

1000Н (а=0,00617 °C’1) от минус 50 °C до плюс 150 °C

2

12 бит + знак

от минус 10 до плюсЮ В

±1,0 % отД

от 0 до 20 мА

от 4 до 20 мА

Интегрированные в модуль ЦПУ РМ564 -ххх аналоговые каналы ввода/вывода

2

от 0 до 10 В

10 бит

± 1,0% отД

1

10 бит

от Одо 10 В

±1,0 % отД

от 0 до 20 мА

от 4 до 20 мА

Примечания

ВЗД - верхнее значение диапазона измерений.

Д - диапазон измерений.

Все метрологические характеристики указаны для нормальных условий эксплуатации.

Номинальные статические характеристики термопреобразователей сопротивления в соответствии с ГОСТ 6651-2009.

Номинальные статические характеристики термопар в соответствии с СТБ ГОСТ Р 8.585-2004.

В модуле CI511-ETHERCAT отсутствует характеристика Pt100 (а=0,00385 °C'1) для предела измерений от минус 50 °C до плюс 70 °C.

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода Freelance Rac

к I/O

Модуль аналогового ввода DAI 01

16

от 0 до 20 мА от 4 до 20 мА

12 бит

±0,1 % от Д

±0,136 % от Д/10 °C

Модуль аналогового ввода DAI 02

16

от 0 доЮ В

12 бит

±0,1 % отД

±0,104 % от Д/10 °C

Модуль аналогового ввода DAI 03 (с HART)

16

от 0 до 20 мА от 4 до 20 мА

12 бит

±0,1% отД

±0,136 % от Д/10 °C

Модуль аналогового ввода DAI 04

8

от минус 19 до плюс 19 мВ

16 бит

±0,1 % отД

±0,16 % от Д/10 °C

от минус 38 до плюс 38 мВ

±0,1 %отД

от минус 76 до плюс 76 мВ

±0,1 %отД

от минус 154

до плюс 154 мВ

±0,05 % от Д

от минус 308

до плюс 308 мВ

±0,05 % от Д

от Одо 1000 Ом

±0,05 % от Д

Сигналы от термопреобразователей сопротивления (ТС)

Pt100

(а=0,00385 °C'1) от минус 200 °C до плюс 850 °C

16 бит

±0,05 % от Д

±0,16 % от Д/10 °C

Pt100

(а=0,00385 °C'1) от минус 50 °C до плюс 150 °C

±0,05 % от Д

Сигналы от термопар (ТП)

Тип В от 200 °C до 1820 °C

16 бит

±0,1 % отД

±0,16 % от Д/10 °C

Тип R от минус 50 °C до плюс 1769 °C

±0,1 % отД

Тип S от минус 50 °C до плюс 1769 °C

±0,1 % отД

Тип Е от минус 270 °C до плюс 1000 °C

±0,1 % отД

Тип К от минус 270 °C до плюс1372 °C

±0,1 % отД

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода Freelance Rac

к I/O

Модуль аналогового ввода DAI 04

8

Тип J от минус 210 °C до плюс 1200 °C

16 бит

±0,1 % отД

±0,16 % от Д/10 °C

Тип N от минус 150 °C до плюс 1300 °C

±0,1 % отД

Тип Т от минус 270 °C до плюс 400 °C

±0,1 % отД

Модуль аналогового ввода DAI 05

16

от 4 до 20 мА

12 бит

±0,1 % отД

±0,16 % от Д/10 °C

Модуль аналогового вывода DAO 01

16

12 бит

от 0 до 20 мА

±0,1 % отД

±0,18% от Д/10 °C

от 4 до 20 мА

Модуль частотного ввода DFI 01

4

от 0,15 Гц до 16 кГц

24 бит

±0,1 % от ВЗД

свыше 16 до 45 кГц

±0,2 % от ВЗД

кол. имп. 16777215

±1 импульс

Примечания

ВЗД - верхнее значение диапазона измерений.

Д-диапазон измерений.

Все метрологические характеристики указаны для нормальных условий эксплуатации.

Номинальные статические характеристики термопреобразователей сопротивления в соответствии с ГОСТ 6651-2009.

Номинальные статические характеристики термопар в соответствии с СТБ ГОСТ Р 8.585-2004.

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода Melody

Модуль аналогового ввода CAI 10/CAI 10-Р (HART)

16

от 0 до 20 мА

12 бит

±0,2 % от ВЗД

±0,08 % от ВЗД/10°С

от 4 до 20 мА

Модуль аналогового ввода CAI 10 Ex/CAI 10-2 Ex/CAI 10-2-Р Ex (HART)

12

от 4 до 20 мА

12 бит

±0,2 % от ВЗД

±0,08 % от ВЗД/10 °C

Модуль аналогового ввода CAI 11/CAI 11 Ех

12

от 4 до 20 мА

12 бит

±0,2 % от ВЗД

±0,08 % от ВЗД/10 °C

Модуль аналогового ввода CAI 11/CAI 11 Ех/ CAI 12 Ех

12

от 0 до 20 мА

12 бит

±0,1 % от ВЗД

±0,08 % от ВЗД/10 °C

от 4 до 20 мА

Модуль аналогового ввода CAI 20 / CAI 20-Р (HART)

32

от 0 до 20 мА

12 бит

±0,1 % от ВЗД

±0,08 % от ВЗД/10 °C

от 4 до 20 мА

от 0 доЮ В

Модуль аналогового ввода CTI 20

16/

32

от 0 до 10 В

16 бит

±0,1 % от ВЗД

±0,1 % от ВЗД/10 °C

Сигналы от термопар (ТП)

Тип В от 50 °C до 1800 °C

16 бит

±0,1 % от ВЗД

±0,1 % от ВЗД/10 °C

Тип R от минус 50 °C до плюс 1680 °C

Тип S от минус 50 °C до плюс 1750 °C

Тип Е от минус 50 °C до плюс 1000 °C

Тип К от минус 50 °C до плюс1370 °C

Тип J от минус 50 °C до плюс 1200 °C

Тип Т от минус 50 °C до плюс 385 °C

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода Melody

Модуль аналогового ввода CTI 20

16/

32

от 0 до 6000 Ом

16 бит

±0,1% от ВЗД

±0,1 % от ВЗД/10°С

Сигналы от термопреобразователей сопротивления (ТС)

Pt100

(а=0,00385 °C’1) от минус 50 °C до плюс 850 °C

16 бит

±0,1 % от ВЗД

±0,1 % от ВЗД/10 °C

100Н (а=0,00617 °C’1) от минус 50 °C до плюс 180 °C

Модуль аналогового ввода CTI 21/CTI 21-Р

16/

32

от 0 до 6 В

16 бит

±0,1 % от ВЗД

±0,1 % от ВЗД/10 °C

Сигналы от термопар (ТП)

Тип В от 50 °C до 1800 °C

16 бит

±0,1 % от ВЗД

±0,1 % от ВЗД/10 °C

Тип R от минус 50 °C до плюс 1769 °C

Тип S от минус 50 °C до плюс 1769 °C

Тип Е от минус 50 °C до плюс 1000 °C

Тип К от минус 50 °C до плюс1370 °C

Тип J от минус 50 °C до плюс 1200 °C

Тип Т от минус 50 °C до плюс 400 °C

Тип N от минус 50 °C до плюс 1300 °C

от 0 до 6000 Ом

16 бит

±0,1 % от ВЗД

±0,1 % от ВЗД/10 °C

Сигналы от термопреобразователей сопротивления (ТС)

Pt100

(а=0,00385 °C’1) от минус 200 °C до плюс 850 °C

16 бит

±0,1 % от ВЗД

±0,1 % от ВЗД/10 °C

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода Melody

Модуль аналогового ввода CTI 21/CTI 21-Р

16/

32

100Н (а=0,00617 °C’1) от минус 60 °C до плюс 250 °C

16 бит

±0,1 % от ВЗД

±0,1 % от ВЗД/10 °C

Модуль аналогового ввода CTI 21 Ех/ CTI 21-Р Ех

16/

32

от 0 до 5 В

16 бит

±0,1 % от ВЗД

±0,1 % от ВЗД/10 °C

Сигналы от термопар (ТП)

Тип В от 50 °C до 1800 °C

16 бит

±0,1 % от ВЗД

±0,1 % от ВЗД/10 °C

Тип R от минус 50 °C до плюс 1769 °C

Тип S от минус 50 °C до плюс 1769 °C

Тип Е от минус 50 °C до плюс 1000 °C

Тип К от минус 50 °C до плюс1370 °C

Тип J от минус 50 °C до плюс 1200 °C

Тип Т от минус 50 °C до плюс 400 °C

Тип N от минус 50 °C до плюс 1300 °C

от 0 до 1000 Ом

16 бит

±0,1 % от ВЗД

±0,1 % от ВЗД/10 °C

Сигналы от термопреобразователей сопротивления (ТС)

Pt100 (а=0,00385 °C'1) от минус 200 °C до плюс 850 °C

16 бит

±0,1 % от ВЗД

±0,1 % от ВЗД/10 °C

100Н (а=0,00617 °C’1) от минус 60 °C до плюс 250 °C

16 бит

±0,1 % от ВЗД

±0,1 % от ВЗД/10 °C

Модуль

Количество Каналов

Сигналы

Пределы допускаемой основной погрешности в диапазоне (25 ± 5) °C

Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода Melody

Модуль частотного ввода CFI 10/

CFI 10-Р

4

от 0,15 Гц до 2 кГц

24 бит

±0,1 % от Д

свыше 2 до 20 кГц

±1 % от Д

свыше 20 до 50 кГц

±2,5 % от Д

Модуль аналогового вывода

САО Ю/САО 10-Р

16

12 бит

от 0 до 20 мА

±0,3 % от Д

±0,08 % отД/10 °C

от 4 до 20 мА

Модуль аналогового вывода

САО 10 Ех/САО 10-2 Ех/САО 10-

2-Р Ex (HART)

16

12 бит

от 0 до 20 мА

±0,3 % от Д

±0,08 % отД/10 °C

от 4 до 20 мА

Модуль управления

САС 10/САС 10-Р

4 секции с сигналами

1 аналоговый вход токовый

1 аналоговый вход напряжения

2 аналоговых выхода

4

от 0 до 20 мА

12 бит

±0,1 %

±0,1 %/10 °C

от 4 до 20 мА

от минус 10 до плюс 10 В

12 бит + знак

от минус 1 до плюс 1 В

12 бит

от 0 до 20 мА

от 4 до 20 мА

12 бит + знак

от минус 10 до плюс 10 В

Модуль

Количество Каналов

Сигналы

Пределы допускаемой погрешности в диапазоне рабочих температур

на входе

на выходе

Серия модулей ввода/вывода Simphony Plus

Модуль защиты турбины ТРМ810

2

от Одо 12 кГц от 0,05 до 120 В (~

16 бит

±0,1 Гц (от 0 до 4 кГц)

±0,15 Гц (свыше 4 кГц до 8 кГц) ±0,35 Гц (свыше 8 кГц до12 кГц)

2

от 4 до 20 мА от 1 до 5 В

16 бит

±0,26 % от Д

Модуль управления клапанами

VPM810

1

от 0 до 20 мА от 4 до 20 мА

12 бит

±0,027 % от Д

2

12 бит

от 4 до 20 мА

±0,049 % от Д

Модуль автоматической синхронизации ASM810

2

от 0 до 130 В

16 бит

±1,0 % от Д

от 40 до 70 Гц

±0,01 Гц

Модуль измерения механических величин МРМ810

4

от минус 20 до плюс 20 В

от 4 до 20 мА

16 бит

±0,25% от Д

Примечания

Д - диапазон измерений.

Наименование

Количество

Комплекс

1

Упаковка

1

Руководство по эксплуатации

1

Методика поверки МРБ МП.2590-2016

1
