Установки для поверки таксометров БелТАКС/УПТ-01
| Номер в ГРСИ РФ: | РБ 03 06 4581 16 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Таксометры |
| Производитель / заявитель: | УП "Альтернативные технологии", г. Минск |
Установки для поверки таксометров БелТАКС/УПТ-01 (далее - установки) предназначены для проведения первого этапа поверки таксометров автомобильных электронных БелТАКС (с версиями программного обеспечения 1.0, 2.0, 3.0)* в автоматическом режиме с сохранением результатов поверки во встроенной энергонезависимой памяти установки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 4581 16 |
| Наименование | Установки для поверки таксометров БелТАКС/УПТ-01 |
| Год регистрации | 2016 |
| Номер сертификата | 10195 |
| Дата регистрации | 2016-01-28 |
| Срок действия | 2021-01-28 |
| Получатель сертификата | УП "Альтернативные технологии", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "Альтернативные технологии"
Адрес: ул. Тимирязева, д. 46, оф. 3, 220035, г. Минск
Контакты: (017)203-0821, 203-7820 / altech2000@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2135-2011 (извещение №2). |
Поверители
Скачать
|
Описание типа РБ 03 06 4581 16 [2016-04-22]
rb-03-06-4581-16_2016-04-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 4581 16 [2011-05-06]
rb-03-06-4581-16_2011-05-06.pdf
|
Скачать |
Описание типа
Назначение
Установки для поверки таксометров БелТАКС/УПТ-01 (далее - установки) предназначены для проведения первого этапа поверки таксометров автомобильных электронных БелТАКС (с версиями программного обеспечения 1.0, 2.0, 3.0)* в автоматическом режиме с сохранением результатов поверки во встроенной энергонезависимой памяти установки.
Установки применяются организациями (центрами), аккредитованными на проведение поверки таксометров автомобильных электронных БелТАКС.
Описание
Принцип действия установки - имитационный, основан на измерении пройденного расстояния и времени простоя методом подсчета числа импульсов, генерируемых встроенным кварцевым генератором.
Представление информации установкой производится индикацией на встроенном жидкокристаллическом дисплее, выводом на термохимическую ленту при помощи встроенного печатающего механизма текущих, накопленных и рассчитанных показаний и с выводом на печать посредством персонального компьютера протокола поверки, сформированного по результатам поверки, выполненной в автоматическом режиме.
Установка обеспечивает выполнение поверки с заданием имитируемой скорости движения автомобиля-такси, константы автомобиля-такси, расстояния для измерения погрешностей при поездках с отсчетом стоимости проезда по километровому тарифу и с заданием интервала времени простоя для измерения погрешностей в поездках с отсчетом стоимости проезда по часовому тарифу.
Установка оснащена: встроенной энергонезависимой памятью, встроенными часами реального времени с календарем, каналом связи с ПЭВМ.
Установка обеспечивает проверку правильности управления таксометром внешней световой индикацией режимов использования автомобиля-такси: указателя режимов работы автомобиля-такси и опознавательного фонаря автомобиля такси.
Схема пломбировки установки от несанкционированного доступа с указанием места нанесения знака поверки (клейма-наклейки) приведена в Приложении А к описанию типа.

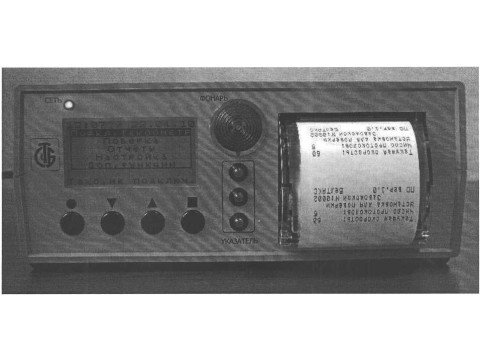

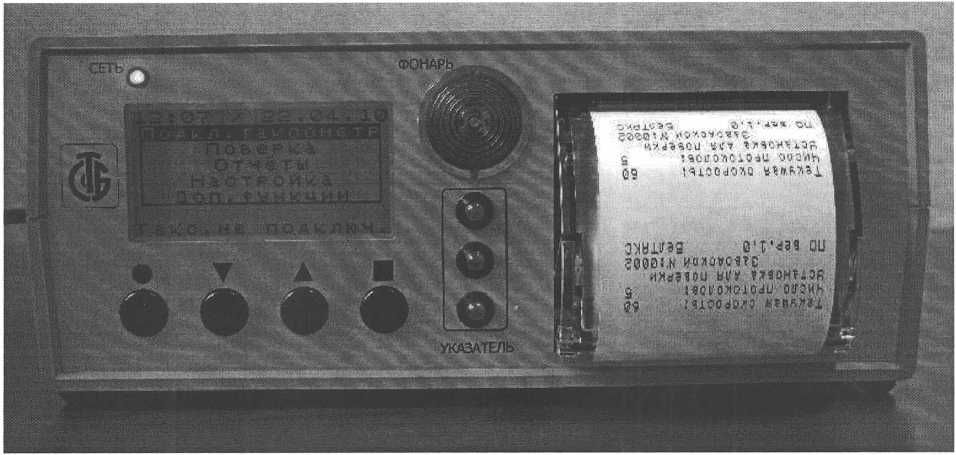

Внешний вид установки представлен на Рисунке 1.
* - допускается поверка таксометров автомобильных электронных БелТАКСгв^^^ёб^ поздними версиями программного обеспечения, при условии, что метрологические хар4етэ01^йк1^ таксометров и методика поверки таксометров автомобильных электронных jbenTA|w; в\ автоматическом режиме останутся без изменений. || |ГоЖ????,ый р^р
~ J lit .средств иамеоемий /
Рисунок 1 - Внешний вид установки
Влияние ПО учтено при нормировании метрологических характеристик установки. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры, не могут быть изменены потребителем без повреждения пломб.
Таблица 2 - Идентификационные данные ПО
|
Обозначение установки |
Наименование ПО |
Номер версии ПО |
|
Бел ТАКС/У ПТ-01 |
Внутреннее программное обеспечение установки |
1.01) |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО и методика поверки таксометров автомобильных электронных БелТАКС в автоматическом режиме останутся без изменений. | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 2.
______Таблица 2_________________________________________________________
|
Характеристика |
Значение | ||||
|
1 |
2 | ||||
|
1 Электропитание от сети однофазного переменного тока: - диапазон напряжений, В - диапазон частот, Гц |
230±23 50±1 | ||||
|
2 Максимальная потребляемая мощность, В А, не более |
50 | ||||
|
3 Диапазон температур окружающего воздуха при эксплуатации, °C |
от плюс 10 до плюс 35 | ||||
|
4 Диапазон температур окружающего воздуха при транспортировании, °C |
от минус 50 до плюс 50 | ||||
|
Лист 2 Листов 5 |
Государ среде \Респу ч |
1 а п :твенн ТВ изм ЭЛИКИ доку |лТ |
ый реестр ерений зеларусь/ иентов/ |
) | |
Продолжение таблицы 2
|
1 |
2 |
|
5 Относительная влажность воздуха при эксплуатации, %, не более |
80 |
|
6 Относительная влажность воздуха при транспортировании, %, не более |
98 |
|
7 Параметры формируемых электрических сигналов (импульсов): - форма сигнала - логический ноль, В - логическая единица, В - выходное сопротивление, кОм, не более - время нарастания (затухания), % длительности импульса, не более |
прямоугольная 0...1 3...5 1 20±5 |
|
8 Скорость движения, задаваемая при имитации поездки, км/ч |
60; 90; 120 |
|
9 Диапазон констант таксометра, задаваемых при имитации поездки, имп. |
от 500 до 65 500 |
|
10 Начальный отрезок пути, задаваемый при имитации поездки, м |
1 000 |
|
11 Фиксированные отрезки пути, задаваемые при имитации поездки, м |
3 000; 5 000 |
|
12 Относительная погрешность измерения начального отрезка, %, не более |
±0,2 |
|
13 Абсолютная погрешность измерения фиксированных отрезков пути (3 000 м; 5 000 м), км, не более |
±0,002 |
|
14 Интервал времени при имитации поездки по часовому тарифу, с |
360; 1 800; 3 600 |
|
15 Относительная погрешность измерения интервала времени, %, не более |
±0,1 |
|
16 Размеры чековой ленты, мм, не более: ширина диаметр рулонов |
58 40 |
|
17 Количество хранимых протоколов поверки |
100 |
|
18 Габаритные размеры (без съемных элементов - ручки, стоек), мм, не более |
225x95x203 |
|
19 Масса, кг, не более |
1,9 |
Комплектность
Комплект поставки установки указан в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Количество |
|
ТСИШ.411187.001-01 |
Установка для поверки таксометров БелТАКС/УПТ-01 |
1 |
|
Кабель сетевой съёмный (длина < 1,5м) |
1 | |
|
ТСИШ.685623.002 |
Кабель подключения таксометра БелТАКС |
1 |
|
Адаптер ПЭВМ «Bluetooth Serial Adapter»** |
1 | |
|
ТСИШ.411187.001 МДО |
Сервисное программное обеспечение* |
1 |
|
Термобумага (В = 58 мм, D = 40 мм) |
2 | |
|
ТСИШ.411915.001 |
Упаковка |
1 |
|
ТСИШ.411187.001 ПС |
Паспорт |
1 |
|
МРБ МП.2135-2011 |
Методика поверки |
1 |
|
* - поставляется по отдельной заявке * * - поставляется по отдельной заявке и является покупным изделием | ||
^сстаи^
[Государственный реестр] 1 средств измерений I \ Республики Беларусь / \Для документов/
Знак утверждения типа
Знак утверждения типа средств измерений наносится на переднюю панель установки и типографским способом на эксплуатационную документацию (паспорт).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100125184.007-2010 «Установка для поверки таксометров БелТАКС/ УПТ-01. Технические условия».
ГОСТ 18426-73 «Таксометры автомобильные. Общие технические условия».
МРБ МП.2135-2011 «Установка для поверки таксометров БелТАКС/УПТ-01. (Версия ПО 1.0) Методика поверки».
Заключение
Установки для поверки таксометров БелТАКС/УПТ-01 соответствуют требованиям ТУ BY 100125184.007-2010, ТР ТС 004/2011 ,ТР ТС 020/2011 (декларация соответствия № ТС BY/112 11.01. ТР004 003 03384 до 18.12.2018).
Межповерочный интервал - не более 12 месяцев (для установок, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93 тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
