Системы измерения длительности соединений СИДС АТСЭ ФМ

Назначение

Системы измерений длительности соединений СИДС АТСЭ ФМ (далее -СИДС АТСЭ ФМ) предназначены для измерения длительности исходящих телефонных соединений абонентов автоматической электронной цифровой станции АТСЭ ФМ с версией программного обеспечения (ПО) SI 10.01.

Область применения - местная, междугородная и международная телефонная связь.

Описание

СИДС АТСЭ ФМ представляет собой функциональную систему измерений длительности телефонных соединений абонентов, не имеющую выделенных блоков, плат или самостоятельных программ, а использующую возможности и функции электронной цифровой станции АТСЭ ФМ (ТУ РБ 100886904.004-2003) с целью получения исходных данных для расчета стоимости телефонных соединений.

Основные функции:

- измерение длительности и учет состоявшихся исходящих соединений для местных, междугородных, международных соединений и соединений со спецслужбами;

- регистрация номеров и категории вызывающего и вызываемого абонентов СИДС АТСЭ ФМ, даты и времени начала каждого состоявшегося соединения;

Место нанесения знака поверки в виде клейма-наклейки и место нанесения знака утверждения типа приведены на рисунке в приложении А.

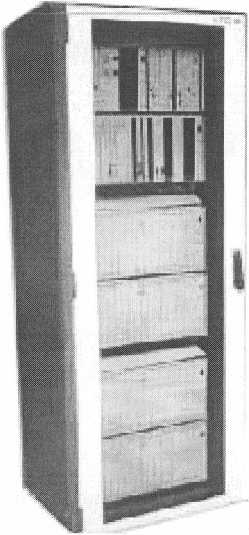

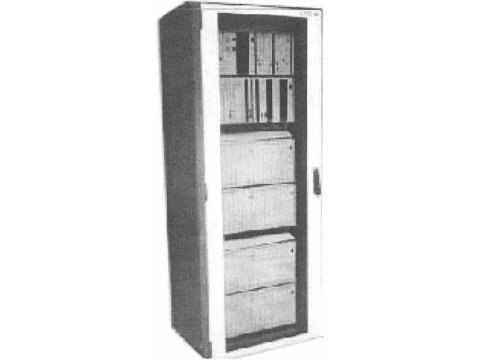

Рисунок 1 - Внешний вид АТСЭ ФМ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания постоянного тока, В,......................................от 54 до 72.

Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений, с,...........................................±1.

Диапазон измеряемых длительностей соединений......................от 1 с до 18 ч.

Допускаемая абсолютная погрешность измерения реального времени за сутки, с,..........................................не более ±10.

Предельные климатические условия при эксплуатации:

- температура окружающего воздуха, °C,.....................................от 5 до 40;

- относительная влажность, %,............................80 при температуре 25 °C;

- атмосферное давление, кПа............................................от 84,0 до 106,7.

Степень защиты оболочки по ГОСТ 14254-96 .......................................... IP 20.

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 и по СТБ МЭК 60950-1-2003 ................................................................................. I.

Знак утверждения типа

Знак утверждения типа наносится на нижнюю раму статива АТСЭ ФМ на фирменную (алюминиевую) табличку предприятия-изготовителя, выполненную фотохимическим способом и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки представлен в таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100886904.004-2003 Станция автоматическая электронная цифровая телефонная «АТСЭ ФМ» Технические условия.

ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды".

МРБ МП. 1454-2005 Методика поверки СУИК.465235.001 МП.

ТР ТС 020/2011 Электромагнитная совместимость технических средств.

Заключение

Системы измерений длительности соединений СИДС АТСЭ ФМ соответствуют требованиям ТУ РБ 100886904.004-2003, ГОСТ 15150-69, ТР ТС 020/2011 (декларация о соответствии ТР ТС 020/2011 № ТС BY/112 11.01 ТР020 030 00235 от 12.05.2014 по 6.05.2019).

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский

испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
