Газоанализаторы многоканальные стационарные взрывозащищенные СГАЭС-ТГМ модификации СГАЭС-ТГМ14
| Номер в ГРСИ РФ: | РБ 03 09 5913 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | АО "Электронстандарт-прибор", г. Санкт-Петербург, |
|
Описание типа РБ 03 09 5913 16 [2016-04-21]
rb-03-09-5913-16_2016-04-21.pdf
|
Скачать |
Газоанализаторы многоканальные стационарные взрывозащищенные СГАЭС-ТГМ модификации СГАЭС-ТГМ14 предназначены для измерения объемной доли горючих газов, кислорода и диоксида углерода, массовой концентрации вредных веществ, а также довзрывоопасных концентраций горючих газов и паров горючих жидкостей (в том числе паров нефтепродуктов) в воздухе рабочей зоны и выдачи сигнализации о превышении установленных значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5913 16 |
| Наименование | Газоанализаторы многоканальные стационарные взрывозащищенные СГАЭС-ТГМ модификации СГАЭС-ТГМ14 |
| Год регистрации | 2016 |
| Номер сертификата | 10211 |
| Дата регистрации | 2016-01-28 |
| Срок действия | 2020-06-17 |
| Получатель сертификата | АО "Электронстандарт-прибор", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
АО "Электронстандарт-прибор"
Адрес: 192286, г. Санкт-Петербург, пр. Славы, 35, корп. 2
Контакты: тел./факс (81371)214-07 // E-mail: lsp@gtn.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь по каналам измерений СО2, Н2, О2, СО, H2S,. NО2, SO2, NH3, метана, этана, пропана, бутана, изобутана, пентана, гексана, гептана, метилмеркаптана при наличии соответствующих ГСО, внесенных в Госреестр СИ РБ (раздел 2); по остальным каналам измерения метрологически обеспечены при наличии соответствующих ГСО, допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МП-242-1868-2015. |
| Признание поверки | Первичная при выпуске из производства: АО "Электронстандарт-прибор" (аттестат аккредитации - №РОСС RU.0001.310243, шифр поверительного клейма - ГМВ)(НТК №01-16). |
Поверители
Скачать
|
Описание типа РБ 03 09 5913 16 [2016-04-21]
rb-03-09-5913-16_2016-04-21.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы многоканальные стационарные взрывозащищенные СГАЭС-ТГМ модификации СГАЭС-ТГМ14 предназначены для измерения объемной доли горючих газов, кислорода и диоксида углерода, массовой концентрации вредных веществ, а также довзрывоопасных концентраций горючих газов и паров горючих жидкостей (в том числе паров нефтепродуктов) в воздухе рабочей зоны и выдачи сигнализации о превышении установленных значений.
Описание
Газоанализаторы многоканальные стационарные взрывозащищенные СГАЭС-ТГМ модификации СГАЭС-ТГМ 14 (далее - СГАЭС-ТГМ 14) являются стационарными автоматическими многоканальными приборами непрерывного действия.
СГАЭС-ТГМ14 состоят из:
-панели управления УПЭС (до 16 аналоговых измерительных каналов для аналоговых УПЭС или до 128 цифровых измерительных каналов для цифровых УПЭС);
- первичных измерительных преобразователей (от 1 до 16 шт. при использовании аналоговых выходов или от 1 до 128 шт. при использовании цифровых выходов).
В качестве первичных измерительных преобразователей (далее - ПИП) в состав СГАЭС-ТГМ14 могут входить:
1) Газоанализаторы, выпускаемые по ЖСКФ 413311.002 ТУ:
- газоанализаторы СГОЭС (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32808-11);
- газоанализаторы СГОЭС-М11 (55450-13);
- газоанализаторы СГОЭС-М, СГОЭС (исполнений СГОЭС орто-ксилол, СГОЭС параксилол, СГОЭС гептан, СГОЭС изопропанол, СГОЭС этилбензол, СГОЭС циклогексан, СГОЭС нефтепродукты) (56611-14);
- газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2, СГОЭС-М-2. СГОЭС-М11-2 (59942-15);
2) Газоанализаторы, выпускаемые по ЖСКФ 413311.003 ТУ:
- газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 мод. ССС-903 и ССС-903М (33549-12);
- газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 мод. ССС-903МЕ (57655-14).
Передача измерительной информации между ПИП и УПЭС осуществляется посредством:
- унифицированного аналогового токового сигнала (4-20) мА для аналоговых УПЭС;
- цифрового интерфейса RS-485 (протокол Modbus RTU) для цифровых УПЭС.
Панель управления УПЭС обеспечивает выполнение следующих функций:
- прием, преобразование и обработку информации от первичных измерительных преобразователей;
- отображение результатов измерений содержания определяем:
[тов и служебной
информации на встроенном светодиодном дисплее; '/Уу-* ™
- обеспечивает электрическое питание до 16-ти ПИП; / J?
- срабатывание сигнализации (световой и звуковой) по тр^^/Йадтраиваемьгм, Уровням сигналов от ПИП,
Гукица И И за г
Лист № 2
Всего листов 24
- сигнализацию о включении и неисправности по каждому измерительному аналоговому каналу или цифровому порту связи;
- формирование выходных аналоговых, цифровых и дискретных сигналов.
Принцип действия СГАЭС-ТГМ14 по измерительным каналам с ПИП:
- СГОЭС, СГОЭС-М, СГОЭС-М И и/или ССС-903, ССС-903 М, ССС-903МЕ с сенсором ПГО - оптико-абсорбционный;
- ССС-903, ССС-903М и ССС-903МЕ с сенсором ПГТ - термокаталитический;
- ССС-903, ССС-903М и ССС-903МЕ с сенсором ПГЭ - электрохимический;
- ССС-903, ССС-903М и ССС-903МЕ с сенсором ПГФ - фотоионизационный.
ПИП выполнены во взрывозащищенном исполнении, маркировка взрывозащиты:
- 1Ех d ПС Т4 Gb для СГОЭС, СГОЭС-2;
- 1Ех d [ib] ПС Т4 Gb для СГОЭС-М, СГОЭС-М-2, СГОЭС-Ml 1, СГОЭС-М11-2;
- 1Ех d ib ПС Тб Gb для ССС-903;
- 1Ех d ib [ib] ПВ+Н2 Тб Gb для ССС-903М, ССС-903ME.
По защищенности от влияния пыли и воды конструкция СГАЭС-ТГМ14 соответствует степени защиты по ГОСТ 14254-96:
- ПИП (кроме ССС-903) - IP66
- УПЭС, ССС-903 - ЕР54.
Внешний вид основных элементов СГАЭС-ТГМ14 приведен на рисунках 1-3.

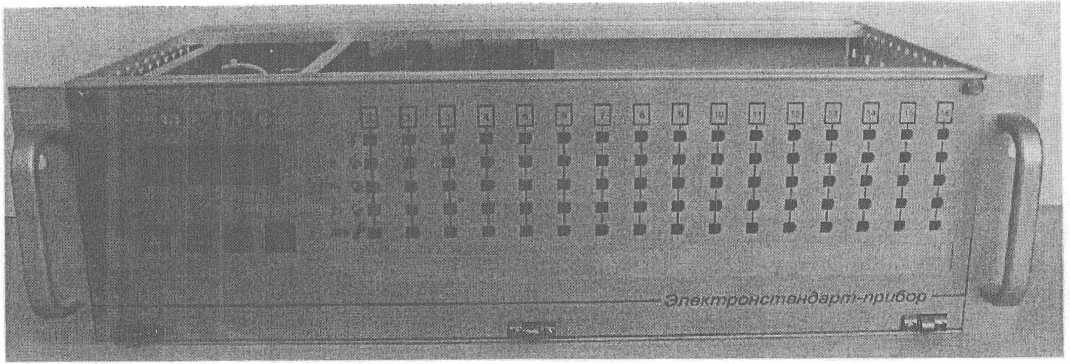

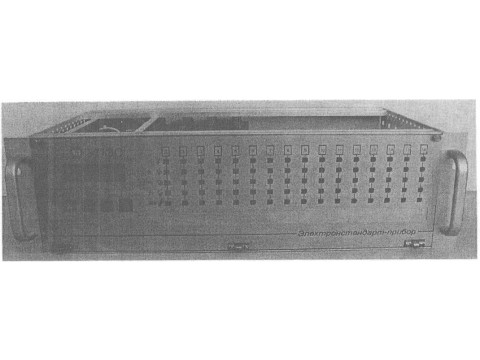

Рисунок 1 - Газоанализаторы многоканальные стационарные взрывозащищенные СГАЭС-ТГМ модификация СГАЭС-ТГМ14, панель управления УПЭС, внешний вид.
б) ССС-903М (исполнение в корпусе из нержавеющей стали)
а) ССС-903
в) ССС-903ME (исполнение в корпусе из нержавеющей стали)
г) ССС-903ME (исполнение в корпусе из алюминиевого сплава)

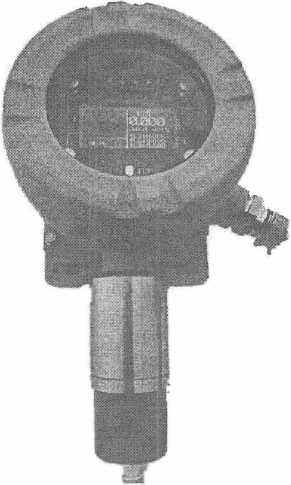

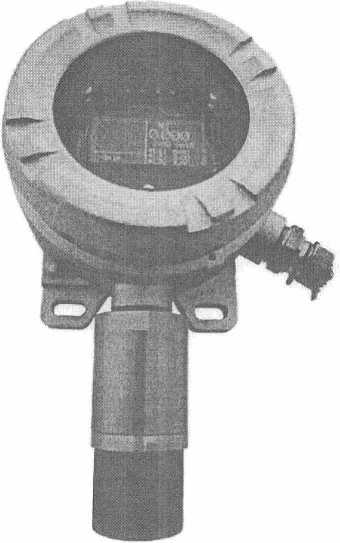

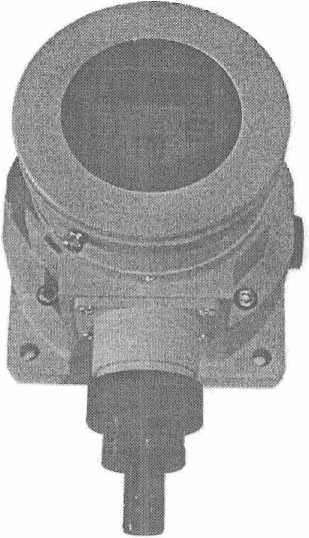

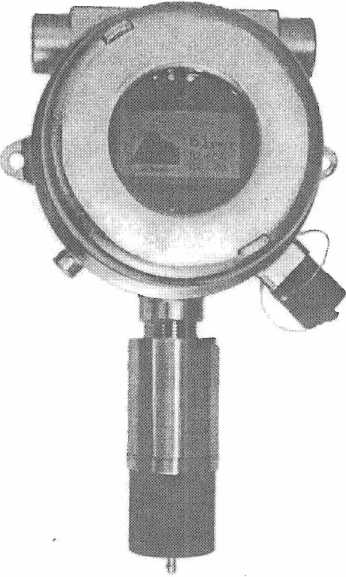

Рисунок 2 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903
а) СГОЭС (с блоком отображения информации)
в) СГОЭС-М
б) СГОЭС (без блока отображения информации)

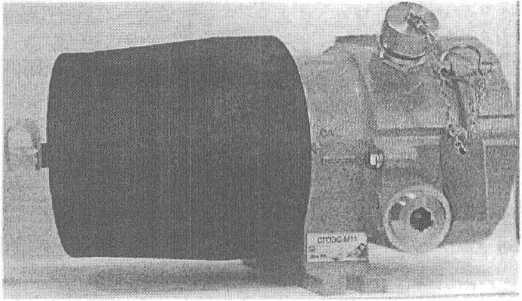

г) СГОЭС-М 11 (исполнение в корпусе из нержавеющей стали)
д) СГОЭС-Ml 1 (исполнение в корпусе из алю-

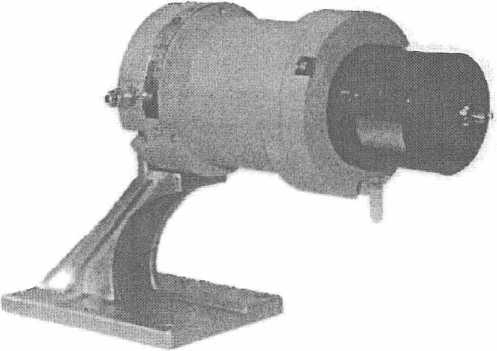

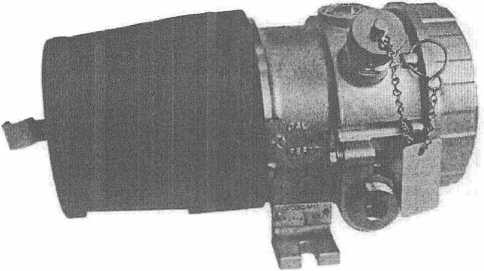

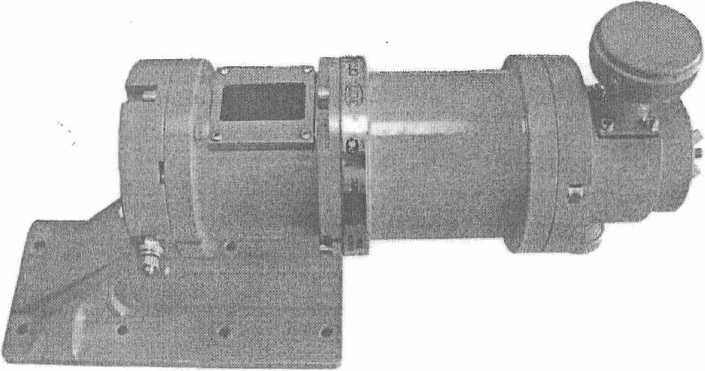

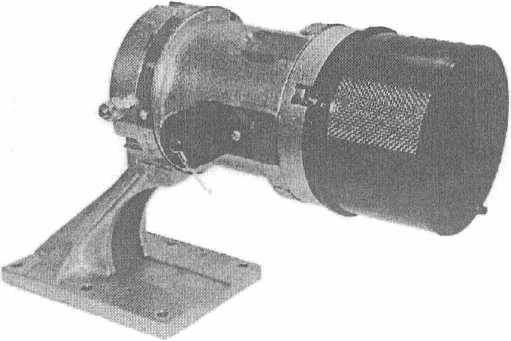

Рисунок 3 - СГОЭС, СГОЭС-М, СГОЭС-МИ (СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 имеют
аналогичный внешний вид)
Программное обеспечение
Газоанализаторы многоканальные стационарные взрывозащищенные СГАЭС-ТГМ модификация СГАЭС-ТГМ14 имеют следующие виды программного обеспечения (ПО):
1) встроенное ПО ПИП;
2) встроенное ПО УПЭС;
Встроенное ПО ПИП разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и идентифицируется по запросу через цифровой интерфейс RS485 или HART (при наличии). Встроенное ПО ПИП выполняет следующие функции:
- обработку и передачу измерительной информации от датчика (сенсора);
- формирование выходного аналогового сигнала (4 - 20) мА;
- формирование выходного цифрового сигнала HART (при наличии), RS485;
- самодиагностику аппаратной части ПИП;
- настройку нулевых показаний и чувствительности ПИП.
Встроенное ПО УПЭС разработано изготовителем специально для решения задач приема, обработки, отображения и передачи результатов измерений, полученных от ПИП. Встроенное ПО УПЭС идентифицируется отображением номера версии на дисплее УПЭС в последовательности запуска при включении электрического питания. Встроенное ПО УПЭС выполняет следующие функции:
- прием, обработка аналоговых входных сигналов (4-20) мА или цифровых RS485 от ПИП;
- отображение результатов измерений по каждому каналу на дисплее;
- формирование выходных сигналов (релейных, по каждому измерительному каналу, три уровня);
- формирование выходного аналогового (4-20) мА и цифрового (RS485) сигналов.
Идентификационные данные программного обеспечения приведены в таблицах 1-4.
Таблица 1 - Газоанализаторы СГОЭС, СГОЭС-М11
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
SGO |
MSC SGOES |
|
Номер версии (идентификационный номер) ПО |
V2010710 |
V7.14 |
|
Цифровой идентификатор ПО |
99aal4ecbe9e4673b9al36cf076 2baec, алгоритм MD5 |
0x5950, алгоритм CRC 16 |
|
Другие идентификационные данные (если имеются) |
- |
- |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.
Таблица 2 - Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
SGO (для СГОЭС-2, СГОЭС-М-2) |
MSC SGOES-M11-2 (для СГОЭС-М11-2) |
|
Номер версии (идентификационный номер) ПО |
V2010710 |
V7.14 |
|
Цифровой идентификатор ПО |
9aal4ecbe9e4673b9al36cf0762 baec, алгоритм MD5 |
0x5950, алгоритм CRC 16 |
|
Другие идентификационные данные (если имеются) |
- |
- |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | ||
Таблица 3 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
SSS903-05.hex (для ССС-903) |
SSS903_2018.hex (для ССС-903МЕ) |
|
Номер версии (идентификационный номер) ПО |
2.21.05 |
2.00.2018 |
|
Цифровой идентификатор ПО |
ab4026f067d7f42fbd0a570b88e be 14а, алгоритм MD5 |
353dffl920967ae797710f235 ef303e0, алгоритм MD5 |
|
Другие идентификационные данные (если имеются) |
- |
- |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.
Таблица 4 - Панели управления УПЭС
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
UPES50_Main. hex аналоговый |
UPES50_Chan. hex аналоговый |
UPES50_Mai n.hex цифровой |
UPES50_Cha n.hex цифровой |
|
Номер версии (идентификационный номер) ПО |
Main_ 2011.12.19 |
Chan_ 2011.12.19 |
Main_ 3.21.06.2015 |
Chan_ 05.02.2015 |
|
Цифровой идентификатор ПО |
4ЕЕ8, алгоритм CRC 16 |
F676, алгоритм CRC 16 |
38dcfcdcb4f2 eaadl886b94 ca5b9db71, алгоритм MD5 |
145flbc08ee2 ae4abl8f8169 6f27fel8 , алгоритм MD5 |
|
Другие идентификационные данные (если имеются)' |
- |
- | ||
|
Идентификационные данные (признаки) |
Значение |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.
Технические характеристики
1) Диапазоны измерений и пределы допускаемой погрешности СГАЭС-ТГМ14 по измерительным каналам в зависимости от типа ПИП приведены в таблицах 5-13.
Таблица 5 - Газоанализаторы СГОЭС
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрыво-опасных концентраций, % НКПР |
объемной доли, % |
абсолютной |
относительной | ||
|
СГОЭС метан |
метан (СН4) |
От 0 до 100 |
От 0 до 4,4 |
± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
± 10% (в диапазоне св. 50 до 100 % НКПР) |
|
СГОЭС пропан |
пропан (СзНз) |
От 0 до 100 |
От Одо 1,7 |
± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
± 10% (в диапазоне св. 50 до 100 % НКПР) |
|
СГОЭС бутан |
бутан (С4Ню) |
От 0 до 50 |
От 0 до 0,7 |
± 5 % НКПР |
- |
|
СГОЭС изобутан |
изобутан (и-С4Н10) |
От 0 до 50 |
От 0 до 0,65 |
± 5 % НКПР |
- |
|
СГОЭС пентан |
пентан (С5Н12) |
От 0 до 50 |
От 0 до 0,7 |
± 5 % НКПР |
- |
|
СГОЭС циклопентан |
циклопентан (С5Ню) |
От 0 до 50 |
От 0 до 0,7 |
±5 % НКПР | |
|
СГОЭС гексан |
гексан (СбНи) |
От 0 до 50 |
От 0 до 0,5 |
± 5 % НКПР | |
|
СГОЭС пропилен |
пропилен (С3Н6) |
От 0 до 50 |
От Одо 1,0 |
±5 % НКПР |
• |
|
СГОЭС метанол |
пары метилового спирта (СН3ОН) |
От 0 до 50 |
От 0 до 2,75 |
±5 %НКПР |
* |
|
СГОЭС этанол |
пары этилового спирта (С2Н5ОН) |
От 0 до 25 |
От 0 до 0,78 |
± 5 % НКПР |
- |
|
От 0 до 50 |
От 0 до 1,55 |
± 5 % НКПР |
- | ||
|
СГОЭС этан |
этан (С2Н6) |
От 0 до 50 |
От 0 до 1,25 |
± 5 % НКПР |
- |
|
СГОЭС этилен |
этилен (С2Н4) |
От 0 до 50 |
От 0 до 1,15 |
± 5 % НКПР |
- |
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрыво-опасных концентраций, % НКПР |
объемной доли, % |
абсолютной |
относительной | ||
|
СГОЭС толуол |
пары толуола (СбН5СН3) |
От 0 до 50 |
От 0 до 0,55 |
±5 % НКПР |
- |
|
СГОЭС бензол |
пары бензола (СбН6) |
От 0 до 50 |
От 0 до 0,60 |
± 5 % НКПР |
- |
|
СГОЭС ацетон |
пары ацетона (СНзСОСНз) |
От 0 до 50 |
От 0 до 1,25 |
±5 % НКПР | |
|
СГОЭС МТБЭ |
пары метилтретбутилового эфира (СН3СО(СНз)з) |
От 0 до 50 |
От 0 до 0,75 |
± 5 % НКПР | |
Примечания:
1) значения НКПР в соответствии с ГОСТ 30852.19-2002;
2) поверочным компонентом при периодической поверке для всех исполнений газоанализа-
тора, кроме "СГОЭС метан" и "СГОЭС гексан", является пропан (СзНв).
Таблица 6 - Газоанализаторы СГОЭС-Ml 1
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрыво-опасных концентраций, % НКПР 1} |
объемной доли, % |
абсолютной |
относительной | ||
|
СГОЭС-МИ метан |
метан (СНд) |
От Одо 100 |
От 0 до 4,4 |
± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
± 10% (в диапазоне св. 50 до 100 % НКПР) |
|
СГОЭС-МИ пропан |
пропан (СзНв) |
От 0 до 100 |
От 0 до 1,7 |
± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
± 10 % (в диапазоне св. 50 до 100% НКПР) |
|
СГОЭС-МИ бутан |
бутан (СдНю) |
От 0 до 50 |
От 0 до 0,7 |
±5 % НКПР |
- |
|
СГОЭС-МИ изобутан |
изобутан (и-С4Н10) |
От 0 до 50 |
От 0 до 0,65 |
± 5 % НКПР |
- |
|
СГОЭС-М11 пентан |
пентан (С5Н12) |
От 0 до 50 |
От 0 до 0,7 |
±5 % НКПР |
- |
|
СГОЭС-МИ циклопентан |
циклопентан (С5Н10) |
От 0 до 50 |
От 0 до 0,7 |
±5 % НКПР |
- |
|
СГОЭС-МИ гексан |
гексан (СбНм) |
От 0 до 50 |
От 0 до 0,5 |
± 5 % НКПР |
- |
|
СГОЭС-МИ циклогексан |
циклогексан (С6Н12) |
От 0 до 50 |
От 0 до 0,6 |
± 5 % НКПР |
- |
|
СГОЭС-МИ гептан |
гептан (С7Н16) |
От 0 до 50 |
От 0 до 0,55 |
±5 % НКПР |
- |
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрыво-опасных концентраций, % НКПР° |
объемной доли,% |
абсолютной |
относительной | ||
|
СГОЭС-МН пропилен |
пропилен (С3Н6) |
От 0 до 50 |
От 0 до 1,0 |
± 5 % НКПР |
- |
|
сгоэс-мп метанол |
пары метилового спирта (СНзОН) |
От 0 до 50 |
От 0 до 2,75 |
± 5 % НКПР |
- |
|
СГОЭС-МП этанол |
пары этилового спирта (С2Н5ОН) |
От 0 до 50 |
От 0 до 1,55 |
±5 % НКПР |
- |
|
СГОЭС-МП этан |
этан (С2Н6) |
От 0 до 50 |
От 0 до 1,25 |
± 5 % НКПР |
- |
|
СГОЭС-МП этилен |
этилен (С2Нд) |
От 0 до 50 |
ОтО до 1,15 |
± 5 % НКПР | |
|
СГОЭС-М11 толуол |
пары толуола (С6Н5СН3) |
От 0 до 50 |
От 0 до 0,55 |
± 5 % НКПР |
- |
|
СГОЭС-М11 бензол |
пары бензола (С6Н6) |
От 0 до 50 |
От 0 до 0,60 |
± 5 % НКПР |
- |
|
СГОЭС-МП ацетон |
пары ацетона (СН3СОСН3) |
От 0 до 50 |
От 0 до 1,25 |
±5 % НКПР |
- |
|
СГОЭС-М11 этилбензол |
пары этилбензола (СвНю) |
От 0 до 50 |
От 0 до 0,5 |
± 5 % НКПР |
- |
|
СГОЭС-М11 МТБЭ |
пары метилтретбутилового эфира (СНзСО(СНз)з) |
От 0 до 50 |
От 0 до 0,75 |
± 5 % НКПР |
— |
|
СГОЭС-МП п-ксилол |
пара-ксилол (п-С8Н10) |
От 0 до 50 |
От 0 до 0,55 |
± 5 % НКПР |
- |
|
СГОЭС-МП о-ксилол |
орто-ксилол (о-С8Н10) |
От 0 до 50 |
От 0 до 0,5 |
±5 % НКПР | |
|
СГ0ЭС-М11 изопропанол |
пары изопропилового спирта ((СНз)2СНОН) |
От 0 до 50 |
От 0 до 1,0 |
±5 % НКПР |
- |
|
СГ0ЭС-М11 нефтепродукты |
пары бензина автомобильно го |
От 0 до 50 |
± 5 % НКПР |
- | |
|
пары дизельного топлива |
От 0 до 50 |
- |
±5 % НКПР |
- | |
|
пары керосина |
От 0 до 50 |
- |
± 5 % НКПР |
- | |
|
пары уайт-спирита |
От 0 до 50 |
± 5 % НКПР |
• | ||
|
пары топлива для реактивных двигателей |
От 0 до 50 |
±5 % НКПР |
- | ||
|
пары бензина авиационного |
От 0 до 50 |
• |
± 5 % НКПР | ||
|
1 Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрыво-опасных концентраций, % НКПР ° |
объемной доли,% |
абсолютной |
относительной | ||
|
СГОЭС-М 11 нефтепродукты 2) |
пары бензина неэтилированного |
От 0 до 50 |
± 5 % НКПР |
- | |
|
Примечания: ° - значения НКПР в соответствии с ГОСТ 30852.19-2002; 2) - градуировка СГОЭС-М 11 нефтепродукты осуществляется изготовителем на один из определяемых компонентов; - бензин автомобильный по ГОСТ Р 51313-99; - топливо дизельное по ГОСТ 305-2013; - керосин по ГОСТ Р 52050-2006; - уайт-спирит по ГОСТ 3134-78; - топливо для реактивных двигателей по ГОСТ 10227-86; - бензин авиационный по ГОСТ 1012-72; - бензин неэтилированный по ГОСТ Р 51866-2002. Поверочным компонентом при периодической поверке для всех исполнений газоанализатора, кроме "СГОЭС-МН метан" и "СГОЭС-МИ гексан", является пропан (СзНв). | |||||
Таблица 7 - Газоанализаторы СГОЭС-М, СГОЭС (исполнений СГОЭС орто-ксилол, СГО-ЭС пара-ксилол, СГОЭС гептан, СГОЭС изопропанол, СГОЭС этилбензол, СГОЭС циклогексан, СГОЭС нефтепродукты)
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрыво-опасных концентраций, % НКПР1} |
объемной доли, % |
абсолютной |
относительной | ||
|
СГОЭС-М метан |
метан (СН4) |
От 0 до 100 |
От 0 до 4,4 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
± 10% (в диапазоне св. 50 до 100 % НКПР) |
|
СГОЭС-М пропан |
пропан (СзЩ) |
От 0 до 100 |
От 0 до 1,7 |
± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
± 10% (в диапазоне св. 50 до 100 % НКПР) |
|
СГОЭС-М бутан |
бутан (С4Н10) |
От 0 до 50 |
От 0 до 0,7 |
± 5 % НКПР |
- |
|
СГОЭС-М изобутан |
изобутан (и-С4Н10) |
От 0 до 50 |
От 0 до 0,65 |
±5 % НКПР |
- |
|
СГОЭС-М пентан |
пентан (С5Н12) |
От 0 до 50 |
От 0 до 0,7 |
± 5 % НКПР |
- |
|
СГОЭС-М циклопентан |
циклопентан (С5Н10) |
От 0 до 50 |
От 0 до 0,7 |
±5 % НКПР |
- |
|
СГОЭС-М гексан |
гексан (СбН^) |
От 0 до 50 |
От 0 до 0,5 |
± 5 % НКПР | |
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрыво-опасных концентраций, % НКПР!) |
объемной доли,% |
абсолютной |
относительной | ||
|
СГОЭС-М пропилен |
пропилен (С3Н6) |
От 0 до 50 |
От 0 до 1,0 |
± 5 % НКПР |
- |
|
СГОЭС-М метанол |
пары метилового спир-та(СНзОН) |
От 0 до 50 |
От 0 до 2,75 |
±5 % НКПР |
- |
|
СГОЭС-М этанол |
пары этилового спирта (С2Н5ОН) |
От 0 до 50 |
От 0 до 1,55 |
±5 % НКПР | |
|
СГОЭС-М этан |
этан (СгНб) |
От 0 до 50 |
От 0 до 1,25 |
±5 % НКПР |
- |
|
СГОЭС-М этилен |
этилен (С2Нд) |
От 0 до 50 |
От Одо 1,15 |
± 5 % НКПР |
- |
|
СГОЭС-М ацетон |
пары ацетона (СН3СОСН3) |
От 0 до 50 |
От 0 до 1,25 |
± 5 % НКПР |
- |
|
СГОЭС-М толуол |
пары толуола (С6Н5СНз) |
От 0 до 50 |
От 0 до 0,55 |
± 5 % НКПР |
- |
|
СГОЭС-М бензол |
пары бензола (С6Нб) |
От 0 до 50 |
От 0 до 0,60 |
± 5 % НКПР | |
|
СГОЭС-М МТБЭ |
пары метилтретбутилового эфира (СНзСО(СНз)з) |
От 0 до 50 |
От 0 до 0,75 |
± 5 % НКПР | |
|
СГОЭС п-ксилол СГОЭС-М п-ксилол |
пары параксилола (п-CgHio) |
От 0 до 50 |
От 0 до 0,55 |
±5 % НКПР | |
|
СГОЭС о-ксилол СГОЭС-М о-ксилол |
пары ортоксилола (о-С8Н10) |
От 0 до 50 |
От 0 до 0,5 |
±5 % НКПР | |
|
СГОЭС изопропанол СГОЭС-М изопропанол |
пары изопропилового спирта ((СН3)2СНОН) |
От 0 до 50 |
От 0 до 1,0 |
± 5 % НКПР | |
|
СГОЭС этилбензол СГОЭС-М этилбензол |
пары этилбензола (CjHio) |
От 0 до 50 |
От 0 до 0,5 |
± 5 % НКПР |
- |
|
СГОЭС циклогексан СГОЭС-М циклогексан |
циклогексан (С6Н12) |
От 0 до 50 |
От 0 до 0,6 |
±5 % НКПР | |
|
СГОЭС гептан СГОЭС-М гептан |
гептан(С7Н1б) |
От 0 до 50 |
От 0 до 0,55 |
± 5 % НКПР |
- |
|
1 Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрыво-опасных концентраций, % нкпр1) |
объемной доли, % |
абсолютной |
относительной | ||
|
СГОЭС нефтепродукты СГОЭС-М неф-тепродукты2) |
пары бензина неэтилированного) |
От 0 до 50 |
±5 % НКПР |
- | |
|
пары топлива дизельного) |
От 0 до 50 |
- |
± 5 % НКПР |
- | |
|
пары керосина |
От 0 до 50 |
- |
± 5 % НКПР |
- | |
|
пары уайт-спирита |
От 0 до 50 |
- |
± 5 % НКПР | ||
|
пары топлива для реактивных двигателей |
От 0 до 50 |
- |
± 5 % НКПР | ||
|
пары бензина автомобильно го |
От 0 до 50 |
- |
± 5 % НКПР |
- | |
|
пары бензина авиационного |
От 0 до 50 |
• |
± 5 % НКПР | ||
Примечания:
15 - значения НКПР в соответствии с ГОСТ 30852.19-2002;
21 - градуировка СГОЭС-М / СГОЭС нефтепродукты осуществляется при выпуске из про
изводства изготовителем на один из определяемых компонентов;
- бензин неэтилированный по ГОСТ Р 51866-2002;
- топливо дизельное по ГОСТ 305-2013;
- керосин по ГОСТ Р 52050-2006;
- уайт-спирит по ГОСТ 3134-78;
- топливо для реактивных двигателей по ГОСТ 10227-86;
- бензин автомобильный по ГОСТ Р 51313-99;
- бензин авиационный по ГОСТ 1012-72.
Таблица 8 - Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2, СГОЭС-М-2, СГОЭС-М 11-2
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасных концентраций, % НКПР |
объемной доли, % |
абсолютной |
относительной | |
|
метан (СНд) |
От 0 до 100 |
От 0 до 4,4 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
± 10% (в диапазоне св. 50 до 100 % НКПР) |
|
этан (С2Нб) |
От 0 до 50 |
От Одо 1,25 |
± 5 % НКПР |
- |
|
пропан (СзНв) |
От 0 до 100 |
От 0 до 1,7 |
±5 %НКПР (в диапазоне от 0 до 50 % НКПР) |
± 10% (в диапазоне св. 50 до.ДДО % НКШ< -■//" |
|
бутан (С4Ню) |
От 0 до 50 |
От 0 до 0,7 |
± 5 % НКПР | |
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасных концентраций, % НКПР |
объемной доли, % |
абсолютной |
относительной | |
|
изобутан (И-С4Н10) |
От 0 до 50 |
От 0 до 0,65 |
± 5 % НКПР |
- |
|
пентан (С5Н12) |
От 0 до 50 |
От 0 до 0,7 |
± 5 % НКПР |
- |
|
гексан (СбНм) |
От 0 до 50 |
От 0 до 0,5 |
±5 % НКПР |
- |
|
циклогексан (СвН^) |
От 0 до 50 |
От 0 до 0,6 |
± 5 % НКПР |
- |
|
гептан (С7Н16) |
От 0 до 50 |
От 0 до 0,55 |
± 5 % НКПР |
- |
|
пропилен (СзНб) |
От 0 до 50 |
От Одо 1,0 |
±5 % НКПР |
- |
|
метиловый спирт (СНзОН) |
От 0 до 50 |
От 0 до 2,75 |
±5 % НКПР |
- |
|
этиловый спирт (С2Н5ОН) |
От 0 до 50 |
От Одо 1,55 |
± 5 % НКПР | |
|
этилен (С2Н4) |
От 0 до 50 |
От Одо 1,15 |
±5 % НКПР |
- |
|
толуол (СбНзСНз) |
От 0 до 50 |
От 0 до 0,55 |
± 5 % НКПР |
- |
|
бензол (СбНб) |
От 0 до 50 |
От 0 до 0,60 |
± 5 % НКПР |
- |
|
ацетон (СН3СОСН3) |
От 0 до 50 |
От 0 до 1,25 |
±5 % НКПР |
- |
|
этилбензол (СвНю) |
От 0 до 50 |
От 0 до 0,5 |
± 5 % НКПР |
- |
|
метил-третбутиловый эфир (СНзСО(СНз)з) |
От 0 до 50 |
От 0 до 0,75 |
± 5 % НКПР |
- |
|
пара-ксилол (n-CgHio) |
От 0 до 50 |
От 0 до 0,55 |
± 5 % НКПР |
- |
|
орто-ксилол (O-CgHio) |
От 0 до 50 |
От 0 до 0,5 |
±5 % НКПР |
- |
|
изопропиловый спирт ((СН3)2СНОН) |
От 0 до 50 |
От 0 до 1,0 |
± 5 % НКПР |
- |
|
пары бензина автомобильного |
От 0 до 50 |
- |
± 5 % НКПР |
- |
|
пары дизельного топлива |
От 0 до 50 |
- |
± 5 % НКПР |
- |
|
пары керосина |
От 0 до 50 |
- |
± 5 % НКПР |
- |
|
пары уайт-спирита |
От 0 до 50 |
- |
± 5 % НКПР | |
|
пары топлива для реактивных двигателей |
От 0 до 50 |
- |
±5 % НКПР |
- |
|
пары бензина авиационного |
От 0 до 50 |
± 5 % НКПР |
- | |
|
пары бензина неэтилированного |
От 0 до 50 |
- |
± 5 % НКПР |
1 |
Примечания:
1) - значения НКПР в соответствии с ГОСТ 30852.19-2002;
2) - градуировка СГОЭС-2 нефтепродукты, СГОЭС-М2 нефтепродукты, СГОЭС-М11-2
нефтепродукты осуществляется изготовителем на один из определяемых компонентов (определяется при заказе):
- бензин автомобильный по ГОСТ Р 51313-99;
- топливо дизельное по ГОСТ 305-2013;
- керосин по ГОСТ Р 52050-2006;
- уайт-спирит по ГОСТ 3134-78;
- топливо для реактивных двигателей по ГОСТ 10227-86; -
- бензин авиационный по ГОСТ 1012-72; .
- бензин неэтилированный по ГОСТ Р 51866-2002.
Таблица 9 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГТ-903-метан ПГТ-903У-метан ПГО-903-метан ПГО-903У-метан |
СН4 |
От 0 до 2,2 % |
± 0,22 % |
- | |
|
ПГТ-903-пропан ПГТ-903У-пропан ПГО-903-пропан ПГО-903У-пропан |
СзНа |
От 0 до 0,85 % |
± 0,085 % | ||
|
ПГТ-903-гексан ПГТ-903У-гексан ПГО-903-гексан ПГО-903У-гексан |
С6Н14 |
От 0 до 0,5 % |
± 0,05 % | ||
|
ПГТ-903У-ацетилен ПГО-903У-ацетилен |
с2н2 |
От 0 до 1,15 % |
- |
±0,115% | |
|
ПГО-903- диоксид углерода ПГО-903У- диоксид углерода |
со2 |
От 0 до 2 % |
± (0,03±0,05Сх) % | ||
|
ПГО-903- диоксид углерода ПГО-903У- диоксид углерода |
От 0 до 5 % |
± (0,03+0,05Сх) % | |||
|
ПГФ-903У-изобутилен-0-20 |
i-C4Hs |
От Одо 19,3 млн’1 |
От 0 до 45 |
±12 мг/м3 |
- |
|
ПГ Ф-903У-изобутилен-0-200 |
От 0 до 43 млн'1 Св. 43 до 172 млн'1 |
От 0 до 100 Св. 100 до 400 |
±25 мг/м3 |
± 25 % | |
|
ПГФ-903У изобутилен-0-2000* |
От 0 до 43 млн'1 Св. 43 до 300 млн'1 |
От 0 до 100 Св. 100 до 700 |
± 25 мг/м3 |
± 25 % | |
|
ПГФ-903У-этилен |
с2н4 |
От 0 до 86 млн'1 Св. 86 до 171 млн'1 |
От 0 до 100 Св. 100 до 200 |
± 25 мг/м3 |
± 25 % |
|
ПГФ-903У-бензол |
С6Н6 |
От Одо 1,5 млн'1 Св. 1,5 до 9,3 млн'1 |
От 0 до 5 Св. 5 до 30 |
± 1,25 мг/м3 |
± 25 % |
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГФ-903У-метилмеркаптан |
CH3SH |
От 0 до 0,4 млн"1 Св. 0,4 до 4,0 млн"1 |
От 0 до 0,8 Св. 0,8 до 8,0 |
± 0,2 мг/м3 |
± 25 % |
|
ПГФ-903У-этилмеркаптан |
C2H5SH |
От 0 до 0,4 млн"1 Св. 0,4 до 3,9 млн"1 |
От 0 до 1,0 Св. 1,0 до 10,0 |
± 0,25 мг/м3 |
± 25 % |
|
ПГЭ-903А-водород ПГЭ-903У-водород ПГТ-903 У-водород |
н2 |
От 0 до 2 % |
* |
± (0,2+0,04Сх) % |
- |
|
ПГЭ-903А-кислород ПГЭ-903У-кислород |
02 |
От 0 до 30 % |
- |
±(0,2+0,04Сх) % |
- |
|
ПГЭ-903- оксид углерода ПГЭ-903У- оксид углерода |
со |
От 0 до 17 млн'1 Св. 17 до 103 млн"1 |
От 0 до 20 Св. 20 до 120 |
± 5 мг/м3 |
± 25 % |
|
ПГЭ-903У-сероводород-Ю |
H2S |
От 0 до 2,1 млн'1 Св. 2,1 до 7 млн"1 |
От 0 до 3,0 Св. 3,0 до 10 |
± 0,75 мг/м3 |
± 25 % |
|
ПГЭ-903-сероводород-45 |
От 0 до 7 млн"1 Св. 7 до 32 млн"1 |
От 0 до 10 Св. 10 до 45 |
± 2,5 мг/м3 |
± 25 % | |
|
ПГЭ-903У-сероводород-85 |
От 0 до 7 млн"1 Св. 7 до 61 млн’1 |
От Одо 10 Св. 10 до 85 |
± 2,5 мг/м3 |
± 25 % | |
|
ПГЭ-903-диоксид азота ПГЭ-903У-диоксид азота |
no2 |
От 0 до 1 млн"1 Св. 1 до 10,5 млн"1 |
От Одо 2 Св. 2 до 20 |
± 0,5 мг/м3 |
± 25 % |
|
ПГЭ-903-диоксид серы ПГЭ-903У-диоксид серы |
so2 |
От 0 до 3,8 млн"1 Св. 3,8 до 18,8 млн"1 |
От 0 до 10 Св. 10 до 50 |
± 2,5 мг/м3 |
± 25 % |
|
ПГЭ-903 -аммиак-0-70 ПГЭ-903У-аммиак-0-70 |
NH3 |
От 0 до 28 млн’1 Св. 28 до 99 млн’1 |
От 0 до 20 Св. 20 до 70 |
± 5 мг/м3 |
± 25 % |
|
ПГЭ-903-аммиак-0-500 ПГЭ-903У-аммиак-0-500 |
От 0 до 99 млн’1 |
От 0 до 70 |
не нормированы | ||
|
Св. 99 до 707 млн’1 |
Св. 70 до 500 |
- |
± £5'4 ■. ;Г > | ||
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГЭ-903-хлор ПГЭ-903У-хлор |
С12 |
От 0 до 0,33 млн’1 Св. 0,33 до 5 млн’1 |
От 0 до 1 Св. 1 до 15 |
± 0,25 мг/м3 |
± 25 % |
|
ПГЭ-903У- хлорид водорода |
НС1 |
От 0 до 3,3 млн'1 Св. 3,3 до 30 млн’1 |
От 0 до 5 Св. 5 до 45 |
± 0,75 мг/м3 |
± 25 % |
|
ПГЭ-903У-фторид водорода |
HF |
От 0 до 0,6 млн’1 Св. 0,6 до 10 млн’1 |
От 0 до 0,5 Св. 0,5 до 8,2 |
±0,12 мг/м3 |
± 25 % |
Примечания:
1) Сх - значение концентрации определяемого компонента на входе датчика газоанализатора;
2) Диапазон показаний объемной доли изобутилена для газоанализатора с преобразователем ПГФ-903У-изобутилен-0-2000 от 0 до 2000 млн'1.
Таблица 10 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903МЕ (с преобразователями газовыми ПГТ-903У)
|
Тип преобразователя |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, % |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
|
ПГТ-903У-метан |
СН4 |
От 0 до 4,4 |
От 0 до 2,2 |
±0,22 |
|
ПГТ-903У-пропан |
С3Н8 |
От 0 до 1,7 |
От 0 до 0,85 |
± 0,085 |
|
ПГТ-903У-водород-4 |
н2 |
От 0 до 4 |
От 0 до 2 |
±0,2 |
|
ПГТ-903У-гексан |
С6Н14 |
От 0 до 1 |
От 0 до 0,5 |
±0,05 |
|
ПГТ-903У-ацетилен |
с2н2 |
От 0 до 2,3 |
От 0 до 1,15 |
±0,115 |
Примечания:
1) Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.
2) Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.
Таблица 11 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903МЕ (с преобразователями газовыми ПГО-903У)
|
Тип преобразователя |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания оп-ределяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | ||||
|
ПГО-903У-метан |
СН4 |
От 0 до 4,4 % об.д. (от 0 до 100 % НКПР) |
От 0 до 2,2 % об.д. Св. 2,2 до 4,4 % об.д. |
± 0,22 % об.д. |
± 10% |
|
ПГО-903У-пропан |
С3Н8 |
От Одо 1,7 % об.д. (от Одо 100 % НКПР) |
От 0 до 0,85 % об.д. Св. 0,85 до 1,7 % об.д. |
± 0,085 % об.д. |
± 10 % |
|
ПГО-903У-гексан |
СбН14 |
От 0 до 1,0 % об.д. (отО до 100 % НКПР) |
От 0 до 0,5% об.д. Св. 0,5 до 1,0 % об.д. |
± 0,05 % об.д. |
± 10% |
|
ПГО-903У-ацетилен |
с2н2 |
От 0 до 2,3 % об.д. (от 0 до 100 % НКПР) |
От 0 до 1,15 % об.д. Св. 1,15 до 2,3 % об.д. |
±0,115 % об.д. |
± 10% |
|
ПГО-903У-диоксид углерода |
СО2 |
От 0 до 2 % об.д. |
От 0 до 2 % об.д. |
± (0,03+0,05Сх) % об.д. |
- |
|
ПГО-903У-диоксид углерода |
От 0 до 5 % об.д. |
От 0 до 5 % об.д. |
± (0,03+0,05Сх) % об.д. |
- | |
|
ПГО-903У- нефтепродукты!) |
пары бензина неэтилированного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- |
|
пары топлива дизельного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
|
пары керосина |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
|
пары уайт-спирита |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
|
пары топлива для реактивных двигателей |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
|
пары бензина автомобильного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
* | |
|
пары бензина авиационного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
* | |
Примечания:
1) градуировка газоанализаторов исполнений ССС-903МЕ-нефтепродукты осуществляется
Другие Газоанализаторы
