Газоанализаторы СГОЭС-М11
| Номер в ГРСИ РФ: | РБ 03 09 6114 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | АО "Электронстандарт-прибор", г. Санкт-Петербург, |
|
Описание типа РБ 03 09 6114 16 [2017-01-05]
rb-03-09-6114-16_2017-01-05.pdf
|
Скачать |
Газоанализаторы СГОЭС-М11 предназначены для измерения довзрывоопасных концентраций метана, пропана, бутана, изобутана, пентана, циклопентана, гексана, циклогексана, гептана, этана, этилена, пропилена, паров ацетона, бензола, этилбензола, толуола, ксилола, метилтретбутилового эфира, этилового, метилового или изопропилового спиртов в смеси с азотом или воздухом, а также для контроля загазованности воздуха рабочей зоны парами реальных промышленно-используемых продуктов нефтепереработки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6114 16 |
| Наименование | Газоанализаторы СГОЭС-М11 |
| Год регистрации | 2016 |
| Номер сертификата | 10652 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2018-11-05 |
| Получатель сертификата | АО "Электронстандарт-прибор", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
АО "Электронстандарт-прибор"
Адрес: 192286, г. Санкт-Петербург, пр. Славы, 35, корп. 2
Контакты: тел./факс (81371)214-07 // E-mail: lsp@gtn.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Газоанализаторы метрологически обеспечены в Республике Беларусь по каналам измерения концентраций метана, пропана, бутана, изобутана, пентана, циклопентана, гексана, этана, этилена при наличии соответствующих ГСО, внесенных в Госреестр СИ РБ. Ввиду отсутствия комплекса динамического газосмесительного ДГК-В для каналов измерения концентрации пропилена, паров ацетона, бензола, этилбензола, толуола, ксилола, метилбутилового эфира, этилового, метилового и изопропилового спиртов, циклогексана, гептана газоанализаторы метрологически обеспечены при предоставлении заказчиком соответствующих ГСО, допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МП-242-1561-2013. |
| Признание поверки | Первичная при выпуске из производства: АО "Электронстандарт-прибор" (аттестат аккредитации - №РОСС RU.0001.310243, шифр поверительного клейма - ГМВ)(НТК №09-16). |
Поверители
Скачать
|
Описание типа РБ 03 09 6114 16 [2017-01-05]
rb-03-09-6114-16_2017-01-05.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы СГОЭС-М11 предназначены для измерения довзрывоопасных концентраций метана, пропана, бутана, изобутана, пентана, циклопентана, гексана, циклогексана, гептана, этана, этилена, пропилена, паров ацетона, бензола, этилбензола, толуола, ксилола, метилтретбутилового эфира, этилового, метилового или изопропилового спиртов в смеси с азотом или воздухом, а также для контроля загазованности воздуха рабочей зоны парами реальных промышленно-используемых продуктов нефтепереработки.
Описание
Газоанализаторы СГОЭС-М11 (далее - газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.
Принцип действия - оптический абсорбционный.
Способ отбора пробы - диффузионный.
Газоанализаторы выпускаются в 2 основных конструктивных исполнениях, отличающихся материалом корпуса (алюминий или нержавеющая сталь), и состоит из оптикоэлектронного и клеммного отсеков, имеющих общую взрывонепроницаемую оболочку.
В клеммном отсеке расположены отверстия для присоединения взрывозащищенных кабельных вводов, а также контакты клеммной колодки для подключения проводов подачи электропитания и снятия выходных сигналов.
В оптикоэлектронном отсеке находятся источники, приемники излучения и электронная схема. ИК - излучение от источников излучения через прозрачное окно попадает в пространство, в котором находится анализируемая газовая смесь, и, отразившись от зеркала, через то же самое окно возвращается в герметичный корпус и попадает на фотоприемник. Электрические сигналы с выхода фотоприемников поступают на электронную схему.
Оптические элементы оптикоэлектронного блока закрываются от неблагоприятного воздействия окружающей среды пластиковым защитным кожухом; кроме этого защитный кожух используется для подачи газовой смеси при проверке функционирования газоанализаторов.
Выходными сигналами газоанализаторов являются:
- унифицированный аналоговый выходной сигнал 4-20 мА в диапазоне показаний;
- цифровой сигнал, интерфейс RS 485 с протоколом ModBus RTU;
- цифровой сигнал, интерфейс HART.
- замыкание и размыкание контактов реле ("сухой контакт"), срабатывающие при превышении 2-х программно конфигурируемых уровней («Тревога» порог 1, «Тревога» порог 2);
- размыкание и замыкание контактов реле ("сухой контакт"), срабатывающие при неисправности газоанализаторов («Неисправность»).
Газоанализаторы также обеспечивают световую сигнализацию в виде трехцветного светодиодного индикатора (зеленый «норма», оранжевый «неисправность», красный «превышение порога»).
С целью защиты оптических элементов газоанализатора от образования конденсата и наледи в случае эксплуатации при низких температурах, предусмотрен автоматический обогрев оптикоэлектронного отсека. Встроенный режим обогрева оптических элементов не требует дополнительной активации и осуществляется автоматически в случае понижения температуры ниже установленного минимального порога (+ 20°С).
КОПИЯ ВЕРНА
Лист № 2 Всего листов 9 Для управления режимами работы газоанализатора используется персональный компьютер под управлением ОС семейства Windows® со специализированным программным обеспечением или HART-коммуникатор.
Газоанализаторы имеют взрывозащищенное исполнение с видом взрывозащиты "Взрывонепроницаемая оболочка" по ГОСТ Р 51330.1-99, "Искробезопасная электрическая цепь" по ГОСТ Р 51330.11-99 и уровнем взрывозащиты «взрывобезопасный» с маркировкой взрывозащиты lExd[ib]IICT4 по ГОСТ Р 51330.0-99.
По защищенности от влияния пыли и воды конструкция газоанализаторов соответствует степени защиты IP66 по ГОСТ 14254-96.
Внешний вид газоанализаторов приведен на рисунках 1 и 2. Место пломбировки корпуса газоанализатора для ограничения доступа обозначено на рисунке 3.

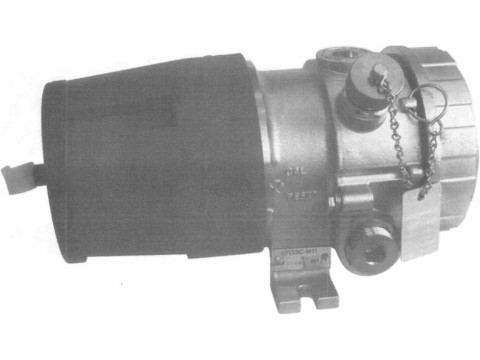

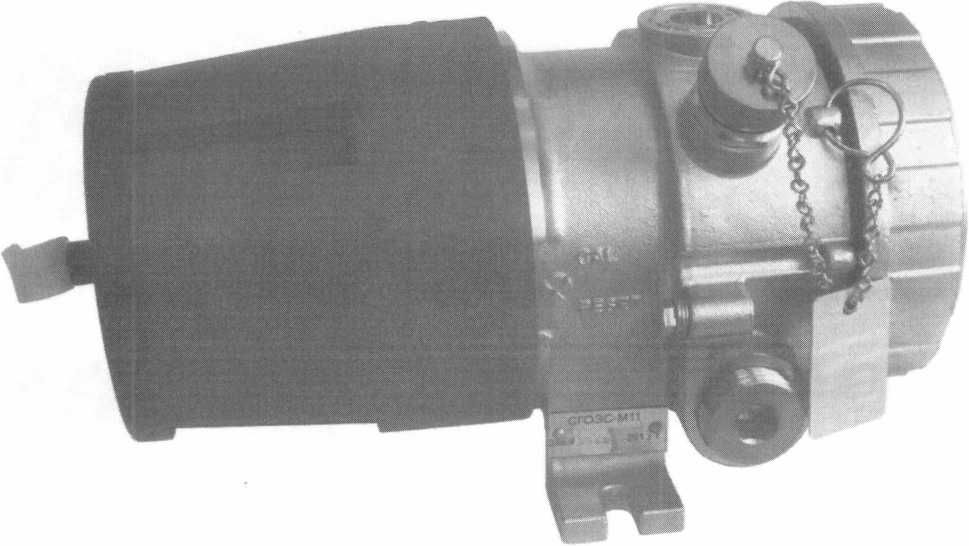

Рисунок 1 - Газоанализаторы СГОЭС-М11 (исполнение в корпусе из нержавеющей стали), внешний вид

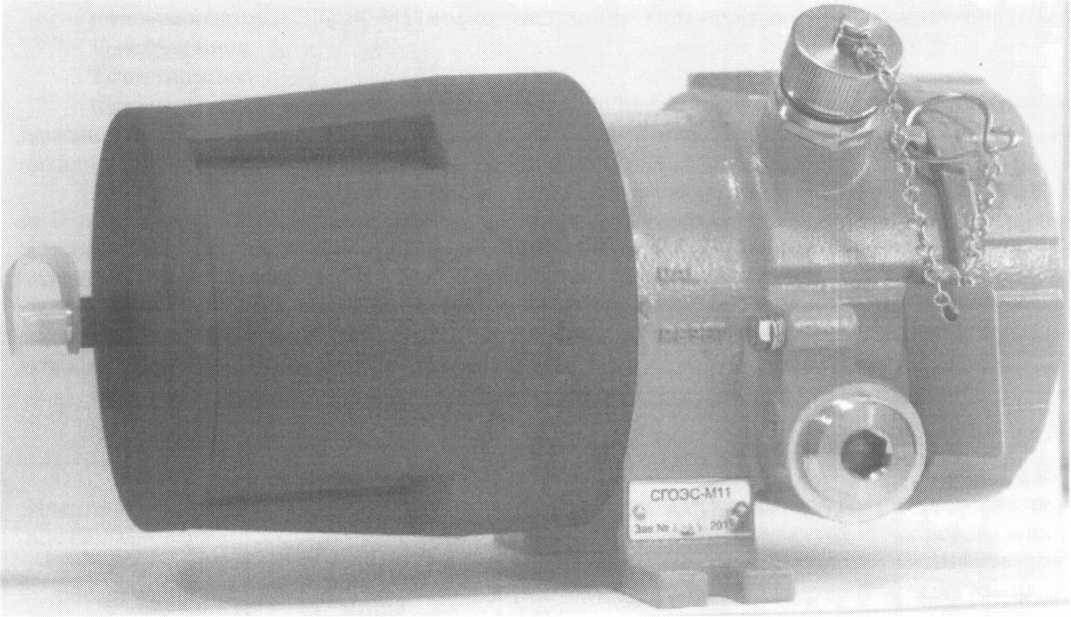

Рисунок 2 - Газоанализаторы СГОЭС-М11 (исполнение в корпусе из алюминия), внешний вид

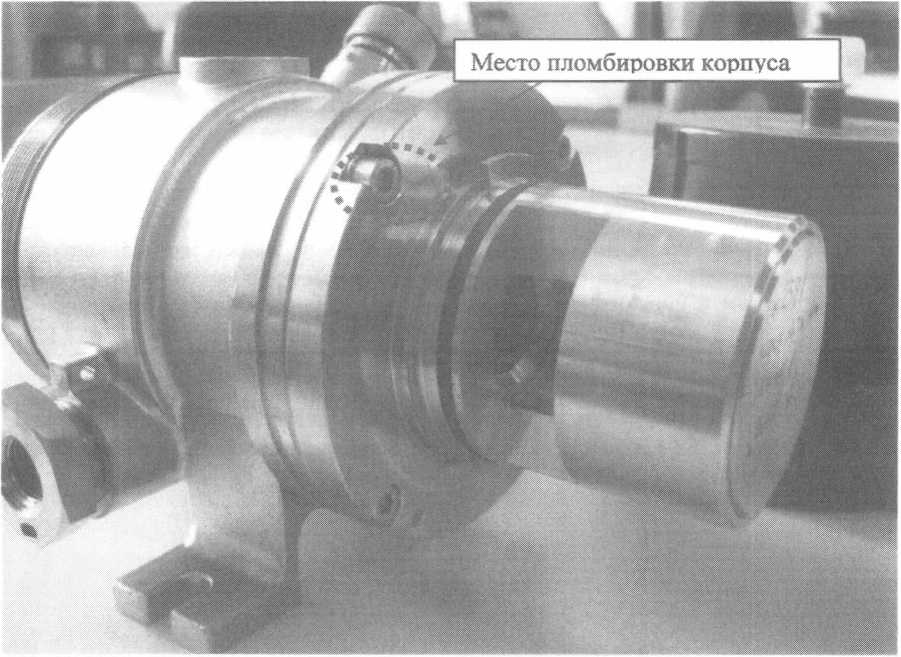

Рисунок 3 - Место пломбировки корпуса газоанализатора для ограничения доступа
Лист № 4 всего листов 9 Программное обеспечение
Газоанализаторы СГОЭС-М11 имеют следующие виды программного обеспечения (ЕЮ):
1) встроенное;
2) автономное.
ВстроенноеПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны. Программное обеспечение идентифицируется по запросу через цифровой интерфейс RS485 или HART.
АвтономноеПО "SgoGrad" для персонального компьютерапод управлением ОС семейства Windows* предназначено для просмотра настроечных параметров и градуировки газоанализаторов, установки пороговых значений срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь компьютера с газоанализаторами осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации газоанализато-ра).Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
MSC SGOES |
V 7.14 |
0x5950 |
CRC 16 |
|
SgoGradX.XX. ехе |
v.2.36 |
bf3abafb72134589369f60a4a40170 еа |
MD5 |
Примечания:
1) Номер версии программного обеспечения должен быть не ниже указанного в таблице. Значения контрольных сумм указаны для файловверсий, указанных в таблице.
2) символы«Х.ХХ» в идентификационном наименовании автономного обеспечении указывают на номер версии, для версии 2.36 имя файла «SgoGrad 2.36.exe».
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010.
Технические характеристики
1 Диапазоны измерений довзрывоопасных концентраций определяемых компонентов для газоанализаторов приведены в таблице 2.
Таблица 2
|
Исполнениега-зоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрыво-опасных концентраций, % НКПР0 |
объемной доли, % |
абсолютной |
относительной | ||
|
СГОЭС-МН метан |
метан (СНд) |
От Одо 100 |
От 0 до 4,4 |
± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
± 10 % (в диапазоне св. 50 до 100 % НКПР) |
|
сгоэс-мп пропан |
пропан (СзНв) |
От Одо 100 |
От 0 до 1,7 |
± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
± 10% (в диапазоне св. 50 до 100 % НКПР) |
|
СГОЭС-МП бутан |
бутан (С4Ню) |
От 0 до 50 |
От 0 до 0,7 |
± 5 % НКПР | |
|
СГОЭС-М11 изобутан |
изобутан (и-С4Н10) |
От 0 до 50 |
От 0 до 0,65 |
± 5 % НКПР | |
|
СГОЭС-МП пентан |
пентан (С5Н12) |
От 0 до 50 |
От 0 до 0,7 |
± 5 % НКПР | |
|
сгоэс- М11 циклопент ан |
циклопентан (С5Н10) |
От 0 до 50 |
От 0 до 0,7 |
± 5 % НКПР | |
|
СГОЭС- МП гексан |
гексан(СбН14) |
От 0 до 50 |
От 0 до 0,5 |
± 5 % НКПР | |
|
СГОЭС-МП циклогексан |
циклогексан (C6Ht2) |
От 0 до 50 |
От 0 до 0,6 |
± 5 % НКПР |
- |
|
СГОЭС-МП гептан |
гептан (C7Hie) |
От 0 до 50 |
От Одо 0,55 |
± 5 % НКПР |
* |
|
СГОЭС-М11 пропилен |
пропилен (С3Нб) |
От 0 до 50 |
От 0 до 1,0 |
± 5 % НКПР | |
|
СГОЭС-М11 метанол |
пары метилового спирта (СНзОН) |
От 0 до 50 |
От 0 до 2,75 |
± 5 % НКПР | |
|
СГОЭС-МП этанол |
пары этилового спир-та(С2Н$ОН) |
От 0 до 50 |
От 0 до 1,55 |
± 5 % НКПР |
* |
|
СГОЭС-МП этан |
этан (С2Нб) |
От 0 до 50 |
От Одо 1,25 |
± 5 %НКПР |
- |
|
СГОЭС-М11 этилен |
этилен (С2Н4) |
От 0 до 50 |
ОтО до 1,15 |
±5 % НКПР |
* |
|
СГОЭС-МП толуол |
пары толуола (С6Н5СН3) |
От 0 до 50 |
От 0 до 0,55 |
± 5 % НКПР |
- |
|
СГОЭС-МП бензол |
пары бензола (С6Н6) |
От 0 до 50 |
От 0 до 0,60 |
± 5 % НКПР | |
|
СГОЭС-МП ацетон |
пары ацетона (СН3СОСН3) |
От 0 до 50 |
От 0 до 1,25 |
± 5 % НКПР | |
|
СГОЭС-МП этилбензол |
пары этилбензола (CgHio) |
От 0 до 50 |
От 0 до 0,5 |
± 5 %НКПР |
- |
|
Исполнениега-зоанализатора |
Определяемый компо нент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрыво-опасных концентраций, % НКПР1) |
объемной доли,% |
абсолютной |
относительной | ||
|
СГОЭС-МП МТБЭ |
пары метилтретбутилового эфира (СНзСО(СНз)з) |
От 0 до 50 |
От 0 до 0,75 |
± 5 % НКПР | |
|
СГОЭС-М11 п-ксилол |
пара-ксилол (п-С8Н10) |
От 0 до 50 |
От 0 до 0,55 |
±5 % НКПР | |
|
СГОЭС-МП о-ксилол |
орто-ксилол (о-СвНю) |
От 0 до 50 |
От 0 до 0,5 |
± 5 % НКПР | |
|
СГОЭС-МП изопропанол |
пары изопропилового спирта ((СН3)2СНОН) |
От 0 до 50 |
От 0 до 1,0 |
± 5 % НКПР | |
|
СГОЭС-МП нефтепродукты 2) |
пары бензина автомобильного 3) |
От 0 до 50 |
-* |
±5 % НКПР | |
|
пары дизель-кого топлива ; |
От 0 до 50 |
± 5 % НКПР |
* | ||
|
пары керосина'^ |
От 0 до 50 |
- |
± 5 % НКПР |
- | |
|
пары уайт-спирита6) |
От 0 до 50 |
±5%НКПР | |||
|
пары топлива для реактивных двигателей7) |
От 0 до 50 |
— |
± 5 % НКПР | ||
|
пары бензина авиационного8) |
От 0 до 50 |
± 5 % НКПР | |||
|
пары бензина неэтилированного9) |
От 0 до 50 |
± 5 % НКПР | |||
Примечания:
- значения НКПР в соответствии с ГОСТ Р 51330.19-99;
2) - градуировка СГОЭС-М11 нефтепродукты осуществляется изготовителем на один из
определяемых компонентов;
3) - бензин автомобильный по ГОСТ Р 51313-99;
4) - топливо дизельное по ГОСТ 305-82;
5) - керосин по ГОСТ Р 52050-2006;
6) - уайт-спирит по ГОСТ 3134-78;
7) _ топливо дЛЯ реактивных двигателей по ГОСТ 10227-86;
8) - бензин авиационный по ГОСТ 1012-72;
9) - бензин неэтилированный по ГОСТ Р 51866-2002.
Поверочным компонентом при периодической поверке для всех исполнений газоанализатора, кроме "СГОЭС-М! 1 метан” и "СГОЭС-М11 гексан”, является пропан (СзЩ).
Лист № 7
всего листов 9
2 Диапазон показаний для всех исполнений газоанализатора, % НКПР от 0 до 100
3 Пределы допускаемой вариации выходного сигнала газоанализатора, в
долях от пределов допускаемой основной погрешности
4 Пределы допускаемой дополнительной погрешности газоанализаторов
от изменения температуры окружающей среды на каждые 10 °C в диа
пазоне отминус 60 до 85 °C, в долях от пределов допускаемой основной
погрешности
5 Пределы допускаемой дополнительной погрешности газоанализаторов
от влияния изменения атмосферного давления на каждые 3,3 кПа в пределах рабочих условий эксплуатации, в долях от пределов допускаемой
основной погрешности
6 Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения относительной влажности анализируемой среды, в пределах от 0 до 100 % (без конденсации), в долях от пределов допус
каемой основной погрешности
7 Пределы допускаемой погрешности срабатывания порогового устройства, в долях от пределов допускаемой основной погрешности
8 Номинальное время установления выходного сигнала газоанализатора-по уровню 0,9 (То$), с
9 Время прогрева газоанализатора, с, не более
10 Электрическое питание газоанализатора осуществляется постоянным током напряжением, В от 18 до 32
11 Потребляемая мощность, ВА, не более 5,5 (без обогрева) / 7,9 (с обогревом)
12 Габаритные размеры газоанализатора, мм, не более:
- высота
- ширина
- длина
13 Масса газоанализатора, кг, не более
14 Средняя наработка на отказ, ч 35 000
15 Средний срок службы, лет
Рабочие условия эксплуатации
- диапазон температуры окружающей и анализируемой сред, °C - относительная влажность при температуре 35 °C, %
от минус 60 до 85 до 100 (без конденсации) от 84 до 120
- диапазон атмосферного давления, кПа
Знак утверждения тина
Знак утверждения типа наносится на табличку на корпусе газоанализатора и на титульный лист Руководства по эксплуатации типографским методом.
Комплектность
Комплект поставки газоанализатора приведен в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Примечание |
|
Газоанализатор СГОЭС-М11 (в комплекте с защитным кожухом) |
ЖСКФ.413311.002-11 СБ ЖСКФ.ЗО 1261.061-04 СБ |
* |
|
заглушка (14 “ NPT) |
ЖСКФ.714751.027 |
количество и типоразмер кабельной армату-ры - согласно заявки потреби- |
|
кабельный ввод (резьба Ml 6 по умолчанию) |
ЖСКФ.305311.101 СБ | |
|
муфта переходная (%“ NPT - М 16) |
ЖСКФ.714671.025 |
|
Наименование |
Обозначение |
Примечание |
|
теля | ||
|
Крепеж и прочие принадлежности: | ||
|
- болт М8*30 |
2 шт. на изделие | |
|
- шайба-гровер М8 |
2 шт. на изделие | |
|
- шайба М8 |
4 шт. на изделие | |
|
- гайка М8 |
2 шт. на изделие | |
|
Камера калибровочная |
ЖСКФ.301261.064 |
1 шт. на поставку (не более 10 изделий) |
|
Паспорт |
ЖСКФ.413311.002 ПС |
1 шт. на изделие |
|
Методика поверки |
МП-242-1561-2013 |
1 шт. |
|
Руководство по эксплуатации |
ЖСКФ.413311.002 МП РЭ |
1 комплект на изделие (CD-диск 1 шт.) |
|
Программное обеспечение SgoGrad | ||
|
Копии сертификатов и т.п. |
Поверка
осуществляется по документуМП-242-1561-2013 "Газоанализаторы СГОЭС-МП. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» "01" марта 2013 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси состава метан - азот (ГСО 9750-2011), пропан - азот (ГСО 9142-2008), бутан - воздух (ГСО 9126-2008), пентан - воздух (ГСО 9129-2008, 9130-2008), изобутан - воздух (ГСО 5905-91),циклопентан - воздух (ГСО 9246-2008), гексан - воздух (ГСО 5322-90), этан - воздух (ГСО 9204-2008), этилен - азот (ГСО 8978-2008) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исполнение ГГС-Р, ГГС-К) по ШДЕК.418313.900 ТУ в комплекте со стандартными образцами состава газовых смесей в баллонах под давлением;
- рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В (зав. № 01, регистрационный номер РЭ 154-1-132ГП-10).
Сведения о методах измерений
Методика измерений приведена в документе «Газоанализаторы СГОЭС-МП. Руководство по эксплуатации», ЖСКФ.413311.002 МП РЭ.
Нормативные документы
1 ГОСТ Р 52350.29.1-201 ОВзрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.
5 ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное. Часть 0. Общие требования.
6 ГОСТ Р 51330.1-99 (МЭК 60079-1-99) Электрооборудование взрывозащищенное. Часть I. Взрывозащита вида «взрывонепроницаемая оболочка».
Лист № 9
всего листов 9
7 ГОСТ Р 51330.19-99 (МЭК 60079-20-96) Электрооборудование взрывозащищенное. Часть
20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.
8 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
9 Технические условия ЖСКФ 413311.002 ТУ.
Рекомендации к применению
при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Другие Газоанализаторы
