Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903МЕ

Назначение

Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903МЕ предназначены для измерения объемной доли кислорода, диоксида углерода, объемной доли или массовой концентрации вредных газов, а также довзрывоопасных концентраций горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.

Описание

Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903МЕ (далее - газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.

Принцип действия газоанализаторов определяется в зависимости от типа. установленного преобразователя газового:

- ПГТ-903У - термокаталитический;

- ПГО-903У - оптический;

- ПГЭ-903У - электрохимический;

- ПГФ-903У - фотоионизационный.

Способ отбора пробы - диффузионный.

Конструктивно газоанализаторы выполнены одноблочными и состоят из устройства порогового УПЭС-903МЕ и одного или двух сменных преобразователей газовых (ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У).

УПЭС-903МЕ выпускаются в корпусах из нержавеющей стали или алюминиевых спла-

ВОВ.

Преобразователи газовые ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и прочие настроечные параметры, автоматически считываемые при подключении к устройству пороговому УПЭС-903МЕ.

Преобразователй газовые выпускаются в корпусе из нержавеющей стали.

Выходными сигналами газоанализаторов являются:

- показания цифрового дисплея;

- унифицированный аналоговый выходной сигнал 4-20 мА в диапазоне показаний (УПЭС-903МЕ с двумя преобразователями газовыми только для одного из преобразователей, имеющего меньшее значение адреса Modbus);

- цифровой, интерфейс RS 485 с протоколом Modbus RTU;

- цифровой, протокол HART (используется низкоуровневая: модуляция, наложенная на аналоговый сигнал 4-20 мА. Модуляция цифрового сигнала осуществляется по стандарту BELL-202, скорость связи 1200 бод);

онтакт"), срабатывающие при пре-онфигурируемых уровней;

перегрузке

вателей га

20

- замыкание и размыкание контактов рел вышенйи 3-х ("низкий'’, "высокий”, "аварийн

- размыкание и замыкание контактов и неисправности преобразователя или лями газовыми имеет один комплект реле зовых, сигнализация работает по логической

При использовании газоанализаторов щищенных ССС-903 модификации ССС-903МЕ

сменнймй сениирами взрывоза

вателями газовыми в состав*

АСУ ТП и прочих измерительно-информационных систем, передача измерительной информа ции от газоанализатора должна осуществляться только посредством цифрового интерфейса R.S 485 с протоколом Modbus RTU или HART.

Протокол HART также используется для подключения коммуникатора и выполнения необходимых сервисных операций в полевых условиях (считывание результатов измерений, установка нулевых показаний и градуировка, задание порогов срабатывания).

Дисплей газоанализатора отображает следующие данные:

- результат измерений содержания определяемого компонента, химическую формулу или наименование, обозначение единицы измерений;

- установленные значения порогов срабатывания сигнализации;

- значение содержания определяемого компонента, соответствующие .верхней границе диапазона измерений;

- графическую диаграмму регистрации результатов измерений в течение фиксированного интервала времени (только для газоанализатора с одним преобразователем газовым).

Взрывозащищенность газоанализаторов обеспечивается видами взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 (МЭК 60079-1-98% «искробезопасная электрическая день» уровня "ib” по ГОСТ Р 51330.10-99 (МЭК 60079-11-99).

Маркировка взрывозащиты по ГОСТ Р 51330.0-99 (МЭК 60079-0-98):

- газоанализаторов lExd[ib]IIBT6/H2 X;

- преобразователей - 1 ExdibIIBT6/Ib.

По защищенности от влияния пыли и воды конструкция газоанализаторов соответствует степени защиты IP66 по ГОСТ 14254-96,

Внешний вад газоанализаторов представлен на рисунках I - 3.

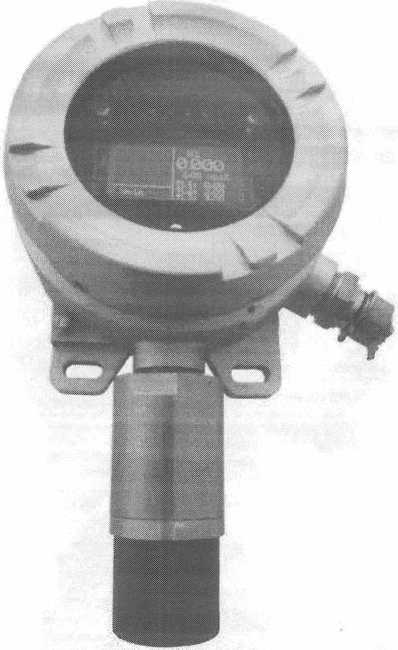

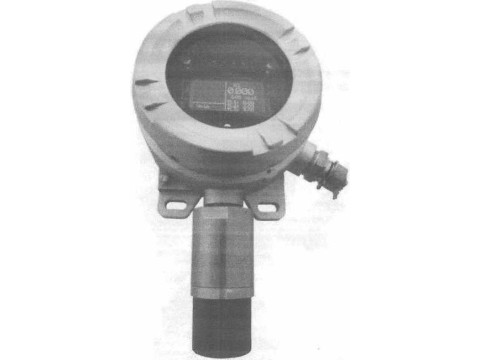

Рисунок 1 - Газоанализатор стационарный со сменными сенсорами взры.возащи.щенный ССС-903МЕ (исполнение с УПЭС-903МЕ из нержавеющей стали), внешний вид

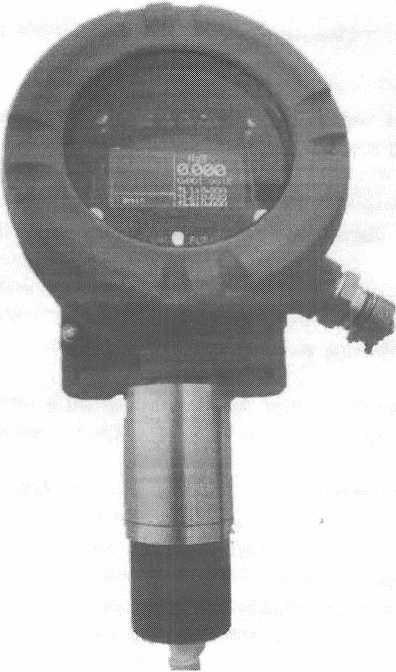

Рисунок 2 - Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903МЕ (исполнение с УПЭС-903МЕ из алюминиевых сплавов), внешний вид.

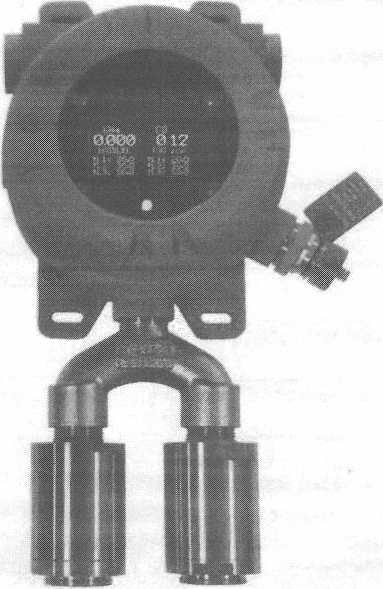

Рисунок 3 - Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903МЕ (исполнение с УПЭС-903МЕ из алюминиевых сплавов) с двумя преобразователями газовыми, внешний вид

Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

1) встроенное;

2) автономное.

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в смеси с воздухом или азотом и обеспечивает выполнение следующих основных функций:

- обработку и передачу измерительной информации от преобразователей газовых;

- краткосрочное хранение (от 3 до 30 мин, настраивается в меню) измеренных данных для отображения на дисплее в форме диаграммы;

- отображение результатов измерений на светодиодном дисплее;

- формирование выходного аналогового и цифрового сигналов;

- диагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.

Программное обеспечение идентифицируется при включении газоанализаторов путем вывода на дисплей номера версии,а также по запросу через цифровой интерфейс RS-485 или HART.

Газоанализаторы могут работать с автономным программным обеспечением для работы с персональным компьютером «903mCalibr».

Автономное ПО "903mCalibr" для персонального компьютера под управлением ОС семейства Windows® предназначено для просмотра настроечных параметров и градуировки газоанализаторов, установки пороговых значений срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь компьютера с газоанализаторами осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации газоанализатора). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны, ПО "903mCaIibr" является единым исполняемым файлом, его разделение с выделением метрологически значимой части не предусмотрено.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблицах 2-5.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГТ-903У

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГО-903У

Примечания:

1) градуировка газоанализаторов исполнений ССС-903МЕ-нефтепродукты осуществляется
