Газоанализаторы ОНИКС

Назначение

Газоанализаторы ОНИКС предназначены для измерений объемных долей влаги, кислорода и водорода в инертных газах и азоте.

Описание

Газоанализаторы представляют собой автоматический, цифровой, одноканальный, многофункциональный стационарный прибор непрерывного действия. По защищенности от воздействия окружающей среды газоанализаторы имеют исполнение, защищенное от попадания внутрь твердых тел. Г азоанализаторы не являются источником шума и индустриальных радиопомех.

Г азоанализаторы предназначены для информационной связи с другими изделиями. По эксплуатационной законченности газоанализаторы представляют собой изделие третьего порядка по ГОСТ Р 52931-2008.

Газоанализаторы устанавливаются во взрывобезопасных помещениях и выполнены в климатическом исполнении УХЛ категории размещения 4.2 по ГОСТ 15150-69.

По электромагнитной совместимости в части помехоустойчивости и помехоэмиссии газоанализаторы относятся к оборудованию класса Б по ГОСТ 51522.1-2011 критерий качества функционирования В.

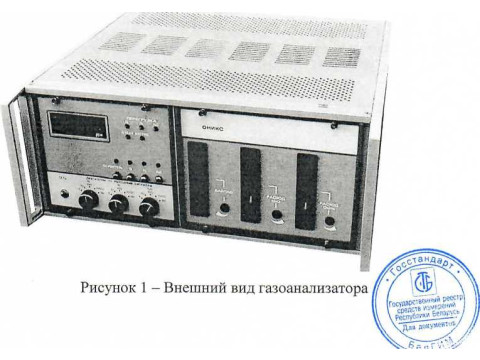

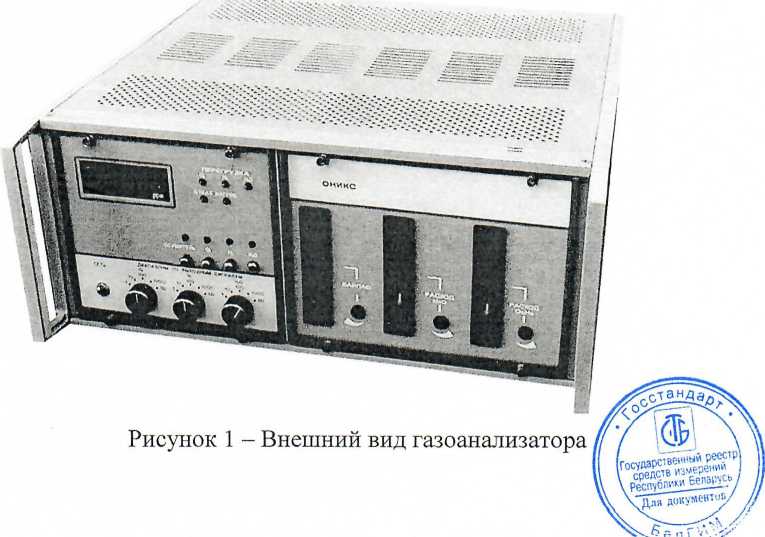

Внешний вид газоанализатора приведен на рисунке 1.

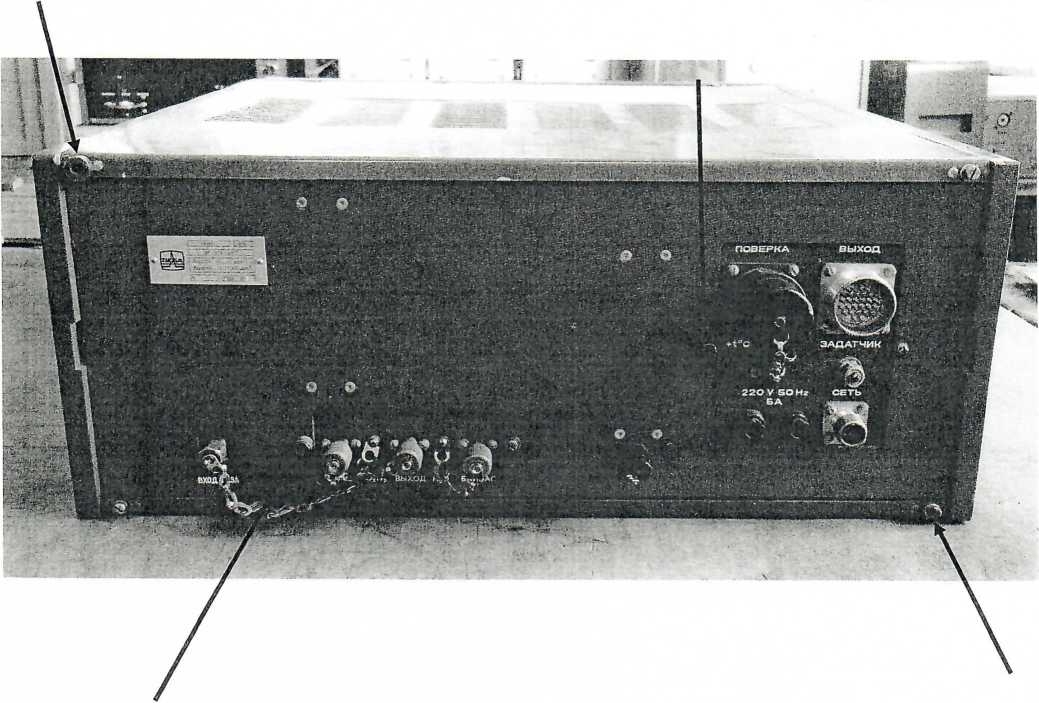

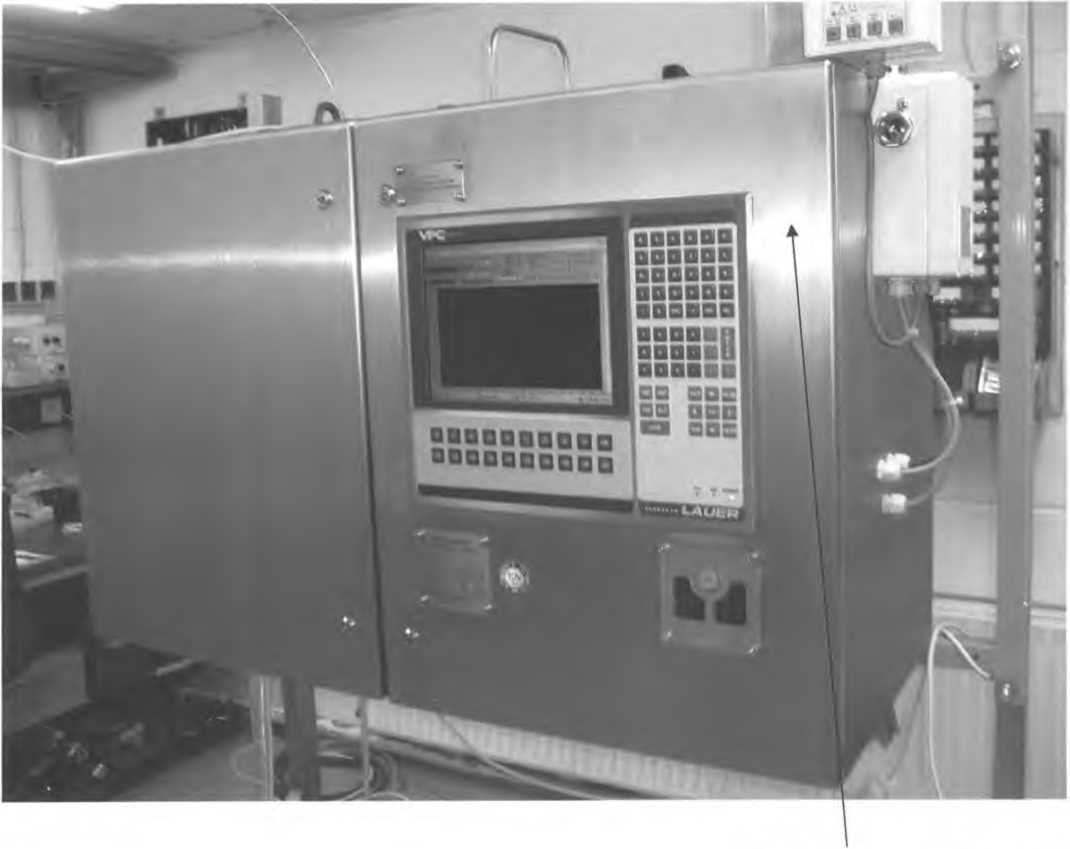

Места для пломбирования расположены на задней панели газоанализатора, обозначены стрелками на рисунке 2.

Газоанализаторы могут быть использованы для проведения научных исследований в различных областях науки и техники, а также в технологических процессах, связанных с получением и применением инертных газов и азота, их очисткой от кислорода, водорода и влаги и т.д.

Рисунок 2 - Места пломбирования

Технические характеристики

Газоанализаторы имеют диапазон измерений по каждому измеряемому компоненту 0- 500 млн'1 и диапазон показаний от 500 до 1000 млн'1.

Г азоанализаторы для каждого измеряемого компонента имеют унифицированный выходной сигнал постоянного тока 0-5 мА или 4-20 мА по ГОСТ 26.011-80 для информационной связи с другими изделиями.

Газоанализаторы по выходному унифицированному сигналу имеют ручной выбор диапазона измерений по каждому измеряемому компоненту 0-5, 0-10, 0-100 и 0-1000 млн'1 при этом диапазон измерений 0-500 млн'1, а диапазон показаний от 500 до 1000 млн'1.

Пределы допускаемой основной приведенной (к нормирующему значению объемной доли измеряемого компонента) погрешности уор газоанализатора по каждому измеряемому компоненту: ±10 % для области измерений от 0 до 5 млн'1; ±6 % для области измерений свыше 5 до 10 млн'1; ±4 % для области измерений свыше 10 до 500 млн’1.

Нормирующие значения объемной доли измеряемых компонентов принимаются равными 5; 10; 50; 100; 500 млн'1 для области измерений 0-5; 5-10; 10-50; 50-100 и 100-500 млн’1 соответственно.

Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающего воздуха на каждые 10°С от температуры плюс (20±2) °C в диапазоне от плюс 5 до плюс 40 °C - 0,5уор.

Пределы допускаемой дополнительной приведенной погрец газоанализатора, вызванной изменением атмосферного давления на кажды^Ч^Гж давления, при котором произведена настройка расхода газа через чувстви’те элементы, в диапазоне от 84 до 106,7 кПа - 0,5уор.

тости й:-л Га/О'К [ьные'

Государственный реестр [ средств измерений 1 \ Республики Беларусь / \ Для документов/

А" -   — •• *kN

Пределы допускаемой дополнительной погрешности газоанализатора вызванной изменением входного давления анализируемого газа на ±30 % от давления, при котором произведена настройка расхода газа через чувствительные элементы, в диапазоне от 30 до 200 кПа, - 0,5уОр-

Вариация показаний газоанализатора при измерении объемной доли кислорода и водорода не более 0,25уор-

Время задержки и время установления показаний газоанализатора соответствует значениям, приведенным в таблице:

Изменение основной приведенной погрешности газоанализатора за 7 суток непрерывной работы (стабильность газоанализатора) - не более 0,5уор.

Мощность, потребляемая газоанализатором - не более 150 Вт.

Электрическое питание от сети переменного тока напряжением - (22 СТ22) В и частотой от (50±1) Гц.

Давление анализируемого газа на входе в газоанализатор - от 30 до 200 кПа (от 0,3 до 2,0 кгс/см2).

Температура окружающего воздуха от плюс 5 до плюс 40 °C.

Относительная влажность окружающего воздуха - не более 80 %.

Средняя наработка газоанализатора не отказ - не менее 20000 ч.

Полный средний срок службы 8 лет.

Габаритные размеры 480x220x520 мм.

Масса 20 кг.

Знак утверждения типа

наносится на переднюю панель газоанализатора методом сеткографии, а также в эксплуатационную документацию методом ксерокопирования в соответствии с правилами ПР 50.2.009-94

Комплектность

В комплект поставки газоанализатора ОНИКС входят:

- газоанализатор 5К2.840.033;

- “Газоанализатор ОНИКС. Руководство по эксплуатации” 5К1.552.028 РЭ;

- “Газоанализатор ОНИКС. Методика поверки” 5К1.552.028 ДИ;

- “Методика измерений расхода газа пузырьковым методом” МИ 5К0.283.001-2012;

- “Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы”. СТП 5К0.054.016-02;

- комплект электрических схем 5К4.079.063;

- комплект запасных частей 5К4.070.131;

- комплект принадлежностей 5К4.073.021;

- комплект монтажных частей 5К4.075.063.

Поверка

проводится в соответствии с документом 5К1.552.028 ДП «Газоанализатор ОНИКС.

Методика поверки», согласованным ФГУП ВС НИИФТРИ 20.12.2008 г.

В перечень основного поверочного оборудования входят:

- многопредельный микроамперметр, класс точности 0,2, ГОСТ 8711-93 (3 шт.);

- мегаомметр постоянного тока, класс точности 1, 100 В ТУ 24-04-800-71;

- манометр МО, класс точности 0,4; 0-250 кПа (0-2,5 кгс/см2) ГОСТ 2405-88;

- магазин сопротивлений РЗЗ, класс точности 0,2 ТУ 25-04-235-75 (2 шт.);

- секундомер 0-60 с, 0-30 мин, класс точности 3;

- термометр с диапазоном измерений 0-50 °C, ценой деления 0,1 °C;

- барометр-анероид с диапазоном измерений от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.) с пределами допускаемой погрешности ±0,1 кПа (±0,8 мм рт. ст.);

- генератор влажного газа “РОДНИК-4” ТУ 5К2.844.100ТУ;

- газообразный гелий высокой чистоты 6.0 ТУ 0271-001-45905715-02;

- ПГС-ГСО ТУ 6-16-2956-92 состава:

1) Ог-Не номер СО по Госреестру 5851-91; ГСО ft)          $0

ЛЛСО QtyM 2) О2-Не номер СО по Госреестру 5857-91; ГСО ft)

3) Но-Не номер СО по Госреестру 5848-91; ГСС ftj ■

4) Нг-Не номер СО по Госреестру 5854-91.

Сведения о методах измерений

Сведения о методиках (методах) измерений ОДК приведены в руководстве по эксплуатации 5К1.552.028 РЭ.

Нормативные документы

ГОСТ Р 52931-2008 “Приборы контроля и регулирования технологических процессов. Общие технические условия”.

ГОСТ 15150-69 “Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды”.

ГОСТ Р 51522.1-2011 “Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний”.

Технические условия 5К1.552.028 ТУ (ТУ 4215-055-71803530-2008) “Газоанализатор ОНИКС”.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции, установленным законодательством Российской Федерации обязательным требованиям.
