Газоанализаторы TGA 942 CE
| Номер в ГРСИ РФ: | РБ 03 09 5471 14 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "PIER Enterprises GmbH & Co", Германия |
|
Описание типа РБ 03 09 5471 14 [2015-01-23]
rb-03-09-5471-14_2015-01-23.pdf
|
Скачать |
Газоанализаторы TGA 942 СЕ предназначены для автоматического непрерывного измерения содержания сероводорода H2S и диоксида серы SO2 в отходящих газах установок извлечения серы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5471 14 |
| Наименование | Газоанализаторы TGA 942 CE |
| Год регистрации | 2014 |
| Номер сертификата | 9257 |
| Дата регистрации | 2014-07-29 |
| Срок действия | 2019-07-29 |
| Получатель сертификата | фирма "PIER Enterprises GmbH & Co", Германия (DE) |
Производитель / Заявитель
фирма "PIER Enterprises GmbH & Co"
Адрес: Obere Zeil 6-8, 61440 Oberursel
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Газоанализаторы метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Государственынй реестр средств измерений Республики Беларусь (раздел 2). |
| Методика поверки | Поверка проводится по МРБ МП.2431-2014 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 5471 14 [2015-01-23]
rb-03-09-5471-14_2015-01-23.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы TGA 942 СЕ предназначены для автоматического непрерывного измерения содержания сероводорода H2S и диоксида серы SO2 в отходящих газах установок извлечения серы.
Описание
Г азоанализаторы представляют собой многокомпонентный спектрометр, работающий в ультрафиолетовой области спектра, и состоящий из блоков: отбора и подготовки пробы и электронного блока.
Газоанализаторы выполнены в корпусе со степенью защиты IP65 и предназначены для монтажа в кондиционируемом шкафу в зонах, где возможно образование взрывоопасных смесей (тип защиты «Взрывонепроницаемая оболочка “р”» по EN 60079-14) в местах, защищенных от воздействия внешней вибрации.
С целью уменьшения длины пробоотборной линии, газоанализаторы размещаются непосредственно над технологической трубой, из которой производится отбор пробы. Благодаря особенностям конструкции пробоотборного зонда обеспечивается очистка анализируемого газа от паров серы перед анализом.
В состав электрических интерфейсов для выходных сигналов измеряемых величин и для связи с внешними системами входят:
- четыре выходных аналоговых сигнала (4 + 20) мА;
- шесть изолированных (беспотенциальных) контактов реле, сигнализирующих о текущем режиме работы газоанализатора.
Газоанализаторы могут использоваться для управления соотношением количества воздуха для горения к кислому газу на установках извлечения серы, в том числе с использованием Клаус-процесса. Остаточный газ установки анализируется с применением метода ультрафиолетовой спектроскопии и выдается соответствующий регулирующий выходной сигнал. Этот сигнал пропорционален требуемому изменению интенсивности подачи воздуха для горения для того, чтобы обеспечить стехиометрическое соотношение концентрации главных реагентов - H2S и SO2.
Система самодиагностики газоанализаторов выдает необходимые предупреждающие сигналы в случае выхода рабочих условий эксплуатации за пределы допустимых границ:
- температура воздуха внутри электронного блока ниже 15 или выше 40 °C;
- объемная доля паров серы в анализируемом газе, поступившем в измерительную ячейку, - более 0,2 %.
На лицевую панель газоанализатора наносится поверочное клеймо-наклейка (знак органа, осуществляющего поверку), выдается свидетельство о поверке.

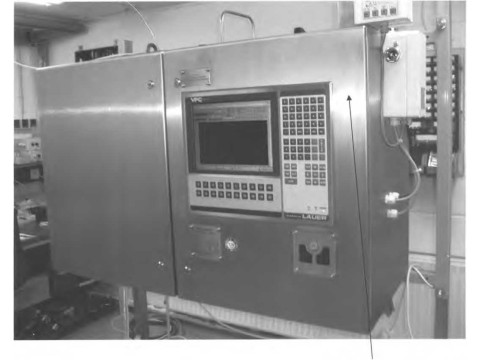

Место нанесения поверочного клейма-наклейки

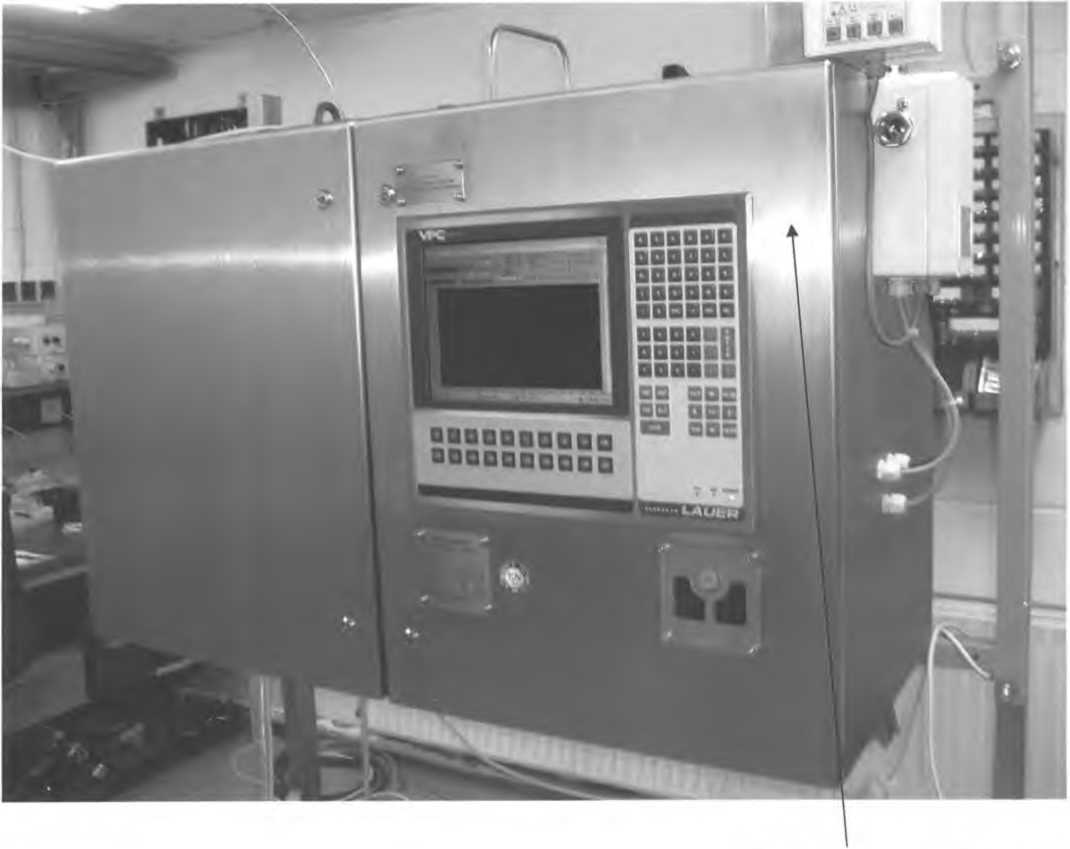

Рисунок 1. Схема нанесения поверочного клейма-наклейки
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализаторов приведены в таблице 1
Таблица 1
|
1. Диапазон измерения объемной доли сероводорода (H2S), об.д., % |
от 0,0 до 5,0 |
|
1.1. Диапазон измерения объемной доли сероводорода (H2S), об.д., % (по специальному заказу) |
от 0,0 до 2,0 |
|
2. Диапазон измерения объемной доли диоксида серы (SO2), об.д., % |
от 0,0 до 2,5 |
|
2.1. Диапазон измерения объемной доли диоксида серы (SO2), об.д., % (по специальному заказу) |
от 0,0 до 1,0 |
|
3. Основная погрешность измерений, не более |
1 % от ВПИ + Упгс |
|
4. Изменение выходного сигнала за 24 часа непрерывной работы, % от ВПИ, не более (при условии выполнения автообнуления каждые 4 часа) |
0,25 |
|
5. Вариация показаний, % от ВПИ |
1,0 |
|
6. Дополнительные погрешности, % от ВПИ, от изменения: | |
|
- напряжения питания, не более |
0,25 |
|
- расхода подаваемого газа, не более |
0,25 |
|
7. Диапазон изменения выходного аналогового сигнала, мА |
от 4 до 20 |
|
8. Время установления рабочего режима, ч, не более |
2,0 |
|
9. Скорость потока анализируемого газа, м3/ч |
от 0,05 до 0,15 |
|
10. Масса газоанализаторов, кг, не более |
170 |
|
11. Габаритные размеры, мм, не более (без учета длины пробоотборной системы газоанализатора) |
1450x1110x800 |
|
12. Условия эксплуатации: температура окружающей среды, °C относительная влажность, %, не более |
от 15 до 40 90, без конденсации влаги |
|
13. Потребляемая мощность, Вт, не более |
1200 |
|
14. Напряжения питания, В |
230 В ± 10% |
|
15. Частота питающей сети, Гц |
50 ±0,5 |
|
Примечания: 1 ВПИ - верхний предел измерения; 2 Ynrc - погрешность аттестации стандартных образцов газового состава, использованных при метрологическом контроле. | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документ этикетку с наименованием модели газоанализатора.
Комплектность
- Газоанализатор TGA 942 СЕ в соответствии с заявкой на изготовление;
- эксплуатационная документация;
- Методика поверки «МРБ.МП -2014. Газоанализаторы TGA 942 СЕ.
Методика поверки»;
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
Техническая документация фирмы-изготовителя.
Методика поверки: «МРБ.МП -2014. Газоанализаторы TGA 942 СЕ.
Методика поверки».
Заключение
Газоанализаторы TGA 942 СЕ соответствуют требованиям технической документации фирмы «PIER Enterprises GmbH & Со.», Germany.
Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.6.0.0002 от 01.07.2013). Юридический адрес: ул. Лепешинского, 1, 246015, г.Гомель, тел. +375 232 581061.
Межповерочный интервал (при использовании газоанализаторов в сфере законодательной метрологии) - 6 месяцев.
Другие Газоанализаторы
