Газоанализаторы серий Oxitec, Comtec, Aquatec
| Номер в ГРСИ РФ: | РБ 03 09 6061 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "ENOTEC GmbH", Германия |
|
Описание типа РБ 03 09 6061 16 [2016-11-15]
rb-03-09-6061-16_2016-11-15.pdf
|
Скачать |
Газоанализаторы серии Oxitec, Comtec, Aquatec (далее - газоанализаторы) предназначены для измерения объемной доли кислорода и окиси углерода в дымовых и технологических газах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6061 16 |
| Наименование | Газоанализаторы серий Oxitec, Comtec, Aquatec |
| Год регистрации | 2016 |
| Номер сертификата | 10539 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "ENOTEC GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ENOTEC GmbH"
Адрес: Hoher Briken 6, 51709 Marienheide
Контакты: тел.: +49 (0) 2264 45780, факс: +49 (0) 2264 45 7830, info@ENOTEC.de
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МРБ МП.2626-2016. |
Поверители
Скачать
|
Описание типа РБ 03 09 6061 16 [2016-11-15]
rb-03-09-6061-16_2016-11-15.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы серии Oxitec, Comtec, Aquatec (далее - газоанализаторы) предназначены для измерения объемной доли кислорода и окиси углерода в дымовых и технологических газах.
Область применения - теплоэлектростанции, установки для сжигания топлива, котельные установки, предприятия химической, нефтехимической и металлургической промышленности, сушильные установки.
Описание
Газоанализаторы представляют собой стационарные многоблочные приборы непрерывного действия.
Газоанализаторы выпускают в трех модификациях - Oxitec, Comtec, Aquatec.
Принцип действия газоанализаторов:
- по каналу кислорода на преобразовании объемной доли кислорода в электрический сигнал с помощью электрохимического датчика на основе циркония;
- по каналу оксида углерода (Comtec)- полупроводниковый датчик.
Газоанализаторы состоят из блока управления (SME 5) и измерительного зонда (типоразмеры зонда под заказ в соответствии с документацией фирмы изготовителя).
Измерительный зонд предназначен для монтажа непосредственно в дымоход.
Блок управления предназначен для приема, обработки и отображения измерительной информации, поступающей от измерительного зонда. Блок управления имеет выходные сигналы:
- показания жидкокристаллического цифрового дисплея;
- выходной унифицированный аналоговый токовый сигнал (0-20) мА или (4-20) мА;
- цифровой выход RS-232, RS -485, HART, FIELDBUS (по дополнительном у зака-
зу)
Измерения производятся непрерывно в автоматическом режиме.
Газоанализаторы выпускают в следующих исполнениях:
- для применения в безопасных зонах - Oxitec 5000, Comtec 6000, Aquatec;
- для применения во взрывоопасных зонах - Oxitec 5000 Gas Ex, Comtec 6000 Gas Ex Comtec 6000 Dust Ex;
- для небольших установок, таких как паровые котлы на природном газе или мазуте- Oxitec Economy;

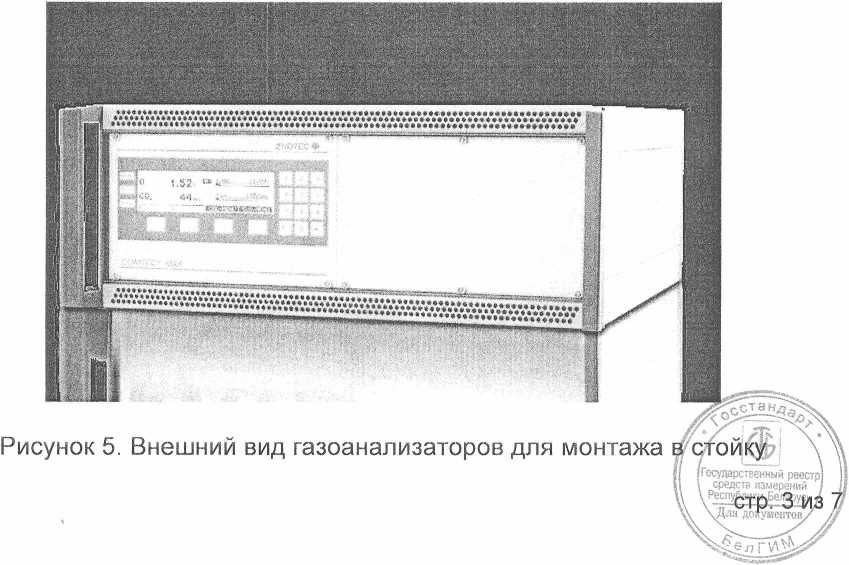

- для установки в стандартную стойку "19" - Oxitec 500Е, Comtec 600Е, анализ с извлечением пробы, встроенные сенсоры, проба подается через блок пробоподго-товки.
Модификация газоанализаторов Aquatec измеряет содержание кислорода в процессах сушки сушильных установок.
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем, идентификационный номер (номер версии) не ниже 4.09.
Внешний вид газоанализаторов приведен на рисунках 1-5.
Место нанесения знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.

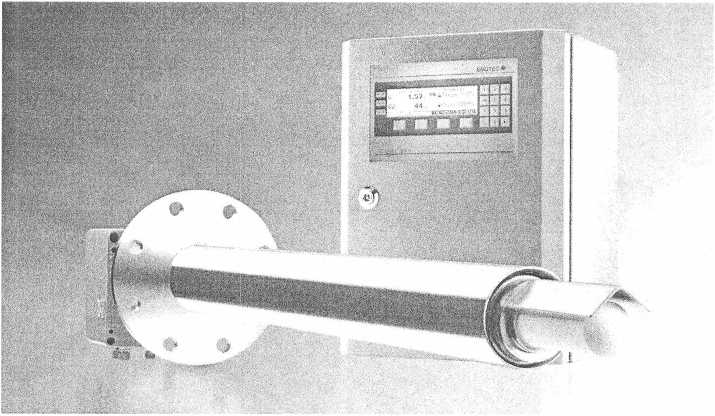

Рисунок 1. Внешний вид газоанализаторов Comtec 6000

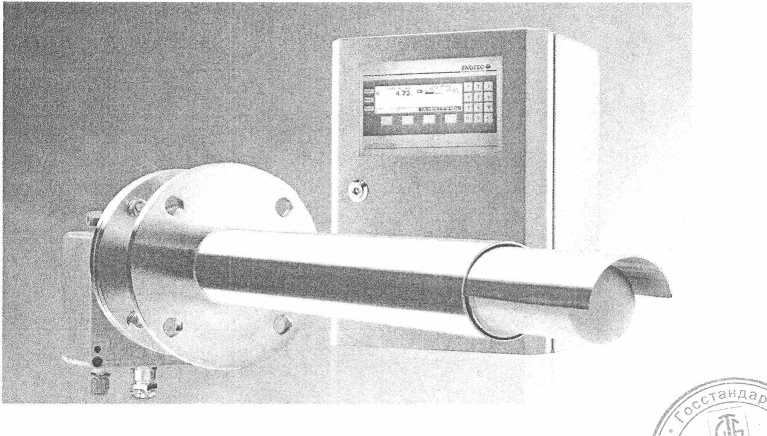

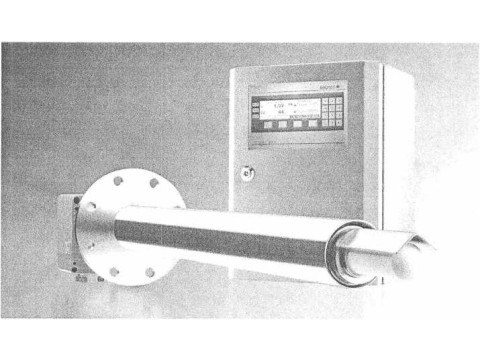

Рисунок 2. Внешний вид газоанализаторов Oxitec 5000
НИИ

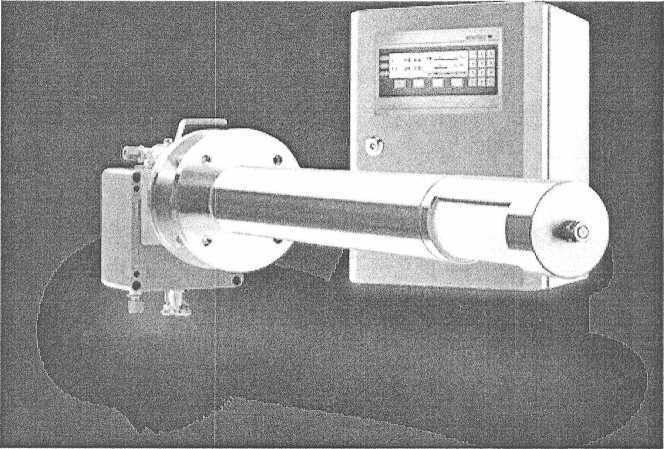

Рисунок 3. Внешний вид газоанализаторов Aquatec

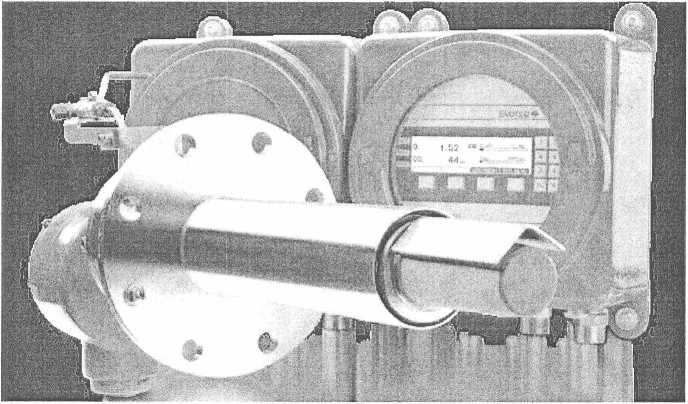

Рисунок 4. Внешний вид газоанализаторов во взрывозащищенном исполне-
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализаторов приведены в таблицах 1-3.
Таблица 1, Модификация Oxitec
|
Характеристика |
Значение характеристики | |||
|
Диапазон измерений объемной доли кислорода, % |
от 0 до 21 | |||
|
Пределы допускаемой приведенной погрешности газоанализатора, % |
±0,2 | |||
|
Диапазон температур окружающего воздуха при эксплуатации, °C: - блок управления; - измерительный зонд |
от минус 20 до плюс 55 (до 40 - Oxitec 500Е) *от минус 40 до плюс 55 (предусматривает применение сертифицированных нагревательных элементов) от минус 40 до плюс 80 | |||
|
Температура контролируемой среды (технологического газа), °C |
макс. 800; 1400 (с охлаждающей трубкой) | |||
|
Потребляемая мощность, В А, не более |
400 | |||
|
Степень защиты оболочки по ГОСТ 14254-96 - блок управления; - измерительный зонд |
Oxitec 5000 |
Oxitec Economy IP20 |
Oxitec 5000 Gas Ex |
Oxitec 500E |
|
IP66 IP65 |
IP66 IP66 |
IP20 | ||
|
Габаритные размеры блока управления, мм, не более |
300x440x240 |
700x356x200 |
483x178x468 | |
|
Масса блока управления, кг, не более |
19 |
17 |
32 |
13 |
Таблица 2. Модификация Comtec
|
___Характеристика __ 1 |
Значение характеристики_______ 2 |
|
Диапазон измерений объемной доли кислорода, % |
от 0 до 21 |
|
Пределы допускаемой приведенной погрешности газоанализатора по каналу кислорода, % |
±0,2 |
|
Диапазон измерений объемной доли окиси углерода, ррм |
от 0 до 2000 |
|
Пределы допускаемой приведенной погрешности газоанализатора по каналу окиси углерода, % |
±10 |
|
Температура контролируемой среды (технологического газа), °C |
макс. 500 1400 (с охлаждающей трубкой) |
продолжение таблицы 2
|
1 |
2 | ||
|
Диапазон температур окружающего воздуха при эксплуатации, °C: - блок управления; - измерительный зонд |
от минус 20 до плюс 55 (до 40 - Comtec 500Е) *от минус 40 до плюс 55 (поредусматривает применение сертифицированных нагревательных элементов) от минус 40 до плюс 80 | ||
|
Диапазон температур окружающего воздуха при хранении,°C |
от минус 40 до плюс 80 | ||
|
Потребляемая мощность, ВА, не более |
425 | ||
|
Габаритные размеры блока управления, мм, не более |
Comtec 6000 Dust Ex |
Comtec 6000 GasEx |
Comtec 600E |
|
300x440x240 |
700x356x200 |
483x178x468 | |
|
Масса блока управления, кг, не более: |
Comtec 6000 __Dust Ex 20 |
Comtec 6000 GasEx |
Comtec 600E |
|
33 |
13 | ||
|
Степень защиты оболочки по ГОСТ 14254-96 - блок управления; - измерительный зонд |
Comtec 6000 |
Comtec 6000 GasEx, Dust Ex |
Comtec 600E |
|
IP66 IP65 |
IP66 IP66 |
IP20 | |
Таблица 3. Модификация Aquatec
|
Характеристика |
Значение характеристики | |
|
Диапазон измерений объемной доли кислорода, % |
от 0 до 21 | |
|
Пределы допускаемой приведенной погрешности газоанализатора, % |
±0,2 | |
|
Диапазон показаний Н2О, % |
от 0 до 100 | |
|
Диапазон температур окружающего воздуха при эксплуатации, °C: - блок управления; - измерительный зонд |
от минус 20 до плюс 55 *от минус 40 до плюс 55 (поредусматривает применение сертифицированных нагревательных элементов) от минус 40 до плюс 80 | |
|
Температура контролируемой среды, °C |
макс. 425; 1400 (с охлаждающей трубкой) | |
|
Диапазон температур окружающего воздуха при хранении, °C |
от минус 40 до плюс 80 | |
|
Потребляемая мощность, В А, не более |
400 | |
|
Степень защиты оболочки по ГОСТ 14254-96 - блок управления; - измерительный зонд |
Aquatec 1000 |
Aquatec 2000 |
|
IP66 IP65 |
IP54 ч | |
|
Габаритные размеры блока управления, мм, не более |
300x440x220 |
^^8®к8^р\ -------fl реезгрГ—н |
I средств измерений \ Республики Беларусь \ шЗйЖ*
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входят:
- газоанализатор;
- руководство по эксплуатации;
- методика поверки МРБ МП.2626-2016.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "ENOTEC GmbH" (Германия) Методика поверки МРБ МП.2626-2016.
Заключение
Газоанализаторы серии Oxitec, Comtec, Aquatec соответствуют требованиям документации фирмы "ENOTEC GmbH" (Германия).
Газоанализаторы серии Oxitec, Comtec, Aquatec соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах"; сертификат соответствия № ТС RU С-ОЕ.МЮ62.В.03291
Газоанализаторы серии Oxiiec, Comtec, Aquatec соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2^11 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011.
Межповерочный интервал - не более 6 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техникй БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел.(017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
