Газоанализаторы ИГ-12
| Номер в ГРСИ РФ: | РБ 03 09 3775 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | РУП "БЕЛГАЗТЕХНИКА", г. Минск |
Газоанализаторы ИГ-12 (в дальнейшем - прибор) предназначены для измерения объемной доли горючих газов в воздухе, во взрывоопасных зонах, с выдачей световой и звуковой сигнализации по превышению концентрации относительно установленного значения порогового уровня.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3775 16 |
| Наименование | Газоанализаторы ИГ-12 |
| Год регистрации | 2016 |
| Номер сертификата | 10739 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2021-11-29 |
| Получатель сертификата | РУП "БЕЛГАЗТЕХНИКА", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "БЕЛГАЗТЕХНИКА"
Адрес: ул. Гурского, 30, 220015, г. Минск
Контакты: +375 17 357-65-61 // marketing@belgastehnika.by
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Газоанализаторы метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МРБ МП.1812-2008 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 3775 16 [2017-03-06]
rb-03-09-3775-16_2017-03-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3775 16 [2008-12-19]
rb-03-09-3775-16_2008-12-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3775 16 [2012-01-26]
rb-03-09-3775-16_2012-01-26.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы ИГ-12 (в дальнейшем - прибор) предназначены для измерения объемной доли горючих газов в воздухе, во взрывоопасных зонах, с выдачей световой и звуковой сигнализации по превышению концентрации относительно установленного значения порогового уровня.
Область применения - предприятия газовой отрасли, химической и нефтехимической промышленности, коммунального хозяйства.
Описание
Принцип действия прибора основан на регистрации изменения сопротивления чувствительного элемента термокаталитического преобразователя при воздействии на него горючего газа.
Конструктивно прибор состоит из верхней, нижней и двух боковых крышек. Верхняя и нижняя крышка представляют собой профиль, выполненный из сплава алюминия
Д-16АТ, две боковые крышки также выполнены из сплава алюминия Д-16АТ. Верхняя, нижняя и две боковые крышки, скрепленные между собой винтами, образуют оболочку прибора.
Внутри корпуса в верхней его части расположен кронштейн, на котором крепится каталитический преобразователь концентрации горючих газов.
Внутри корпуса в верхней части, находится блок управления, а в нижней его части находится блок питания.
Блок управления представляет собой плату, на которой располагаются устройство отображения информации, органы управления, элементы сигнализации и т.Д.
Блок питания представляет собой пластмассовую оболочку, внутри которой расположены аккумуляторная батарея из двух последовательно соединенных аккумуляторов
VH ААА 700 мА/ч с номинальным напряжением 1,2 В и плата искрозащиты. Блок питания обеспечивает работу электронной схемы прибора через искробезопасную электрическую цепь.
Сбоку, с левой стороны корпуса, находится розетка для подключения сетевого адаптера для зарядки блока питания.
На лицевой панели прибора расположены:
- трехразрядный цифровой индикатор, предназначенный для отображения значения концентрации газа;
- две кнопки для включения / выключения прибора и выбора режима работы;
- светодиод красного цвета для световой сигнализации.

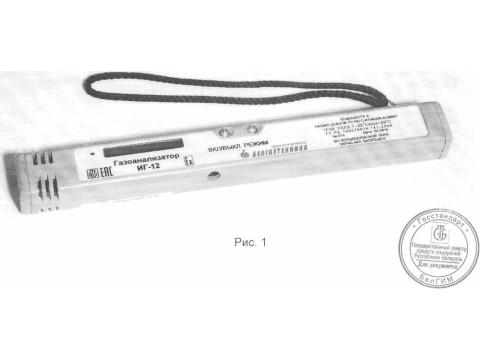

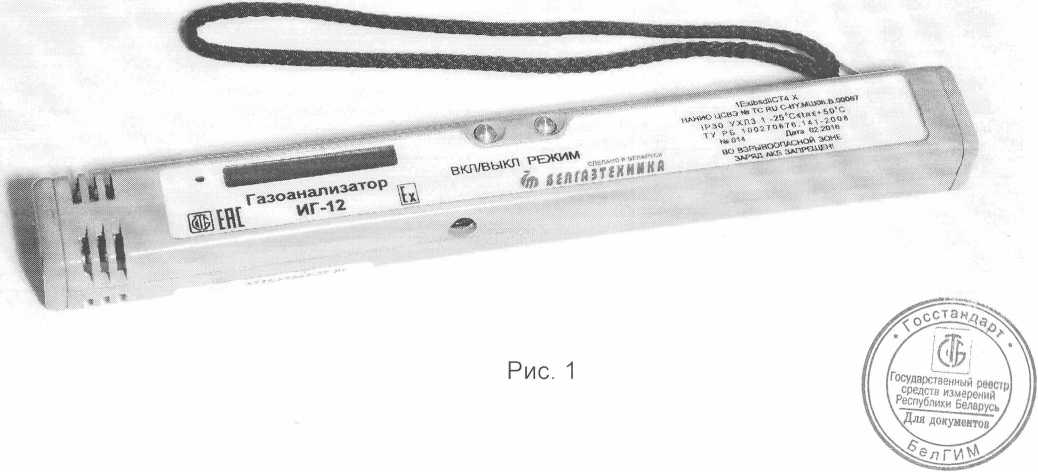

Внешний вид прибора приведен на рисунке 1.
Схема пломбировки прибора от несанкционированного доступа с указанием мест для нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблице 1
Таблица 1
|
Характеристика |
Значение |
|
Диапазон измерения объемной доли горючих газов в воздухе: - метана, % |
от 0 до 2,50 |
|
- пропана, % |
от 0 до 1,00 |
|
Пределы основной абсолютной погрешности при измерении объемной доли горючих газов в воздухе: - метана, % |
±0,25 |
|
- пропана, % |
±0,10 |
|
Вариация показаний, не более: - объемная доля метана, % |
0,13 |
|
- объемная доля пропана, % |
0,05 |
|
Пределы допускаемого изменения показаний за 8 часов работы: - объемная доля метана, % |
±0,13 |
|
- объемная доля пропана, % |
±0,05 |
|
Пределы дополнительной абсолютной погрешности, вызванной отклонениями температуры окружающей среды от нормальных условий (20±5 °C) на каждые 10 °C: | |
|
- объемная доля метана, % |
±0,08 |
|
- объемная доля пропана, % Пределы дополнительной абсолютной погрешности, вызванной отклонениями относительной влажности окружающей среды от нормальных условий (30 % - 80 %): |
±0,05 |
|
- объемная доля метана, % |
±0,20 |
|
- объемная доля пропана, % |
±0,10 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от -25 до +50 |
|
относительная влажность при 25 °C, % |
до 98 |
|
Диапазон установки порогов срабатывания сигнализации (программируемый): - метана, % |
от 0,1 до 3,00 (от 0 до 60 % НКПР) |
|
- пропана, % |
от 0,1 до 1,5 |
|
(от 0 до 60 % НКПР) | |
|
Время прогрева, мин, не более |
2 |
|
Время установления показаний, с, не более |
ГИ*£.
Окончание таблицы 1
|
Наименование и единица измерения |
Значение |
|
Пределы допускаемой основной абсолютной погрешности срабатывания сигнализации: - объемная доля метана, % - объемная доля пропана, % |
±0,05 ±0,02 |
|
Средний ток потребления, А, не более |
0,1 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Минимальное напряжение питания |
2 ±0-06 |
|
Габаритные размеры, мм, не более |
190x25x20 |
|
Масса, кг, не более |
0,14 |
|
Средняя наработка на отказ (То) , ч, не менее |
10000 |
|
Полный средний срок службы (Тсл) , лет, не менее |
8 |
|
Среднее время восстановления работоспособности (Тв), ч , не более |
4 |
|
Средний срок сохранности в заводской упаковке (Тс), год, не менее |
1 |
|
Диапазон температур при эксплуатации, °C |
от минус 25 до плюс 50 |
|
Диапазон температур при транспортировании, °C |
от минус 30 до плюс 50 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель прибора способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом в руководство по эксплуатации прибора.
Комплектность
Комплект поставки прибора указан в таблице 2.
Таблица 2
|
Наименование |
Кол. |
|
1 Газоанализатор ИГ-12 |
1 |
|
2 Адаптер сетевой |
1 |
|
3 Камера |
1 |
|
4 Упаковка |
1 |
|
5 Руководство по эксплуатации |
1 |
|
6 Методика поверки |
1 |
Государственный реестр! I средств измерений I \ Республики Беларусь /
\Для документов/
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ТУ BY 100270876.141-2008 Газоанализатор ИГ-12. Технические условия;
- ГОСТ 12997-84 Изделия ГСП. Общие технические условия;
- ГОСТ 15150-69 Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
- ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP).
- МРБ МП. 1812 - 2008 Газоанализатор ИГ-12. Методика поверки.
Заключение
Газоанализаторы ИГ-12 соответствуют требованиям ТУ BY 100270876.141-2008 , ГОСТ 12997-84, ГОСТ 15150-69, ГОСТ 14254-96, ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии № ТС BY/112 11.01. ТР020 003 04369, выдана 25.02.2014, срок действия 12.02.2019), ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах" (сертификат соответствия № ТС RU C-BY.MLU06.B.00087 , выдан 31.07.2015, срок действия до 31.07.2020).
Межповерочный интервал - не более 6 месяцев (для приборов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ. г.Минск, Старовиленский тракт, 93,тел.334-98-13.
Аттестат аккредитации № BY 112 02.1.0.0025.
Другие Газоанализаторы
