Газоанализаторы стационарные серий SWG, OMS, TOM
| Номер в ГРСИ РФ: | РБ 03 09 3037 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "MRU GmbH", Германия |
Газоанализаторы стационарные серий SWG, OMS, ТОМ (в дальнейшем -газоанализаторы) предназначены для измерения концентрации газов Ог , СО, СОг, СН4, NO, NO2, SO2, H2S, СХНУ, Нг в промышленных выбросах, а также вычисления содержания диоксида углерода, потери тепла с отходящими газами, коэффициента избытка воздуха, коэффициента использования топлива.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3037 16 |
| Наименование | Газоанализаторы стационарные серий SWG, OMS, TOM |
| Год регистрации | 2016 |
| Номер сертификата | 10845 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | фирма "MRU GmbH", Германия (DE) |
Производитель / Заявитель
фирма "MRU GmbH"
Адрес: D-74172 Neckarsulm-Obereisesheim // Представительство в РБ: СП "Природоохранные и энергосберегающие технологии" 220055, г. Минск, ул. Всеволода Игнатовского, 4
Контакты: 1049 7132 99 62 0 / info@mru.de
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МРБ МП.1618-2006 (извещение №2). |
Поверители
Скачать
|
Описание типа РБ 03 09 3037 16 [2017-11-22]
rb-03-09-3037-16_2017-11-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3037 16 [2012-05-03]
rb-03-09-3037-16_2012-05-03.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы стационарные серий SWG, OMS, ТОМ (в дальнейшем -газоанализаторы) предназначены для измерения концентрации газов Ог , СО, СОг, СН4, NO, NO2, SO2, H2S, СХНУ, Нг в промышленных выбросах, а также вычисления содержания диоксида углерода, потери тепла с отходящими газами, коэффициента избытка воздуха, коэффициента использования топлива.
Область применения - предприятия химической, нефтехимической, бумажной, машиностроительной, металлургической промышленности, теплоэлектростанции, установки для сжигания мусора, крупные котельные установки и пр.
Описание
Газоанализаторы выпускают в следующих модификациях: SWG 200-1, SWG 300-1, OMS 420, ТОМ 420R, SWG100-СЕМ, SWG100 biogas (SWG100 bio compact).
Газоанализаторы SWG 200-1 и SWG 300-1 комплектуются электрохимическими, твердоэлектролитными, парамагнитными и инфракрасными сенсорами.
Газоанализаторы OMS 420 и ТОМ 420R предназначены для измерения концентрации кислорода с использованием твердоэлектролитного циркониевого сенсора.
Газоанализатор OMS 420 имеет встроенную технологическую функцию индикации химического недожога топлива. Показатель химнедожога выражается в виде обобщенной концентрации СО и позволяет поддерживать содержание кислорода в области максимальной эффективности котла без риска химнедожога топлива.
Газоанализаторы оснащены программой самодиагностики. Все внутренние функции постоянно контролируются и, по желанию, индуцируются. При включении газоанализатора происходит внутреннее автоматическое тестирование всех систем, и при обнаружении неисправностей выдается соответствующее сообщение на дисплее. После фазы автотестирования газоанализатор автоматически переходит в режим установки нуля измерительных сенсоров. Во время этой фазы на сенсоры подается свежий воздух или, при загазованности атмосферу, в месте установки, «нуль-газ» (21 % Ог и 79 % N2) и устанавливается нулев^^йай^е измерительных сенсоров. В случае неисправности сенсоров (дрейфжуля,несбоТ-ветствие сигнала заданному значению и т.д.) выдается сообщение на дисплее газоанализатора.
Информация о результатах измерений может быть отображена на жидкокристаллическом дисплее газоанализаторов, распечатана на встроенном принтере, передана на вторичные показывающие приборы с помощью унифицированных аналоговых выходов (от 4 до 20 мА), персональный компьютер через интерфейсный выход RS232 или RS485, а также может накапливаться в памяти газоанализатора.
Место нанесения знака поверки в виде клейма-наклейки на газоанализаторы приведено в Приложении А к описанию типа.

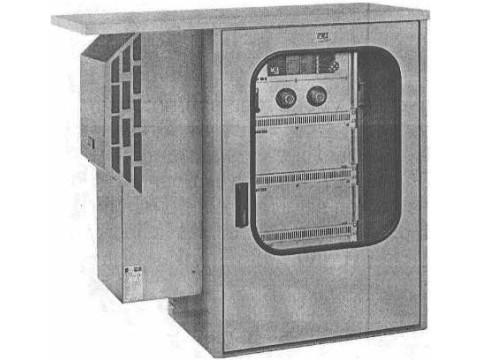

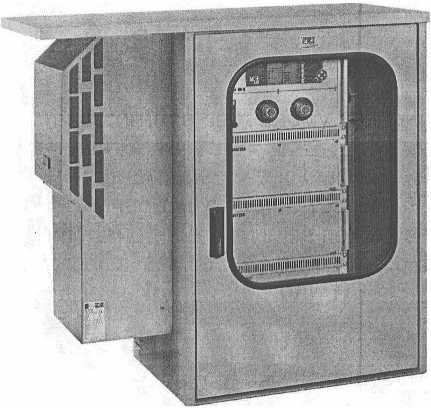

SWG 300-1
OMS 420

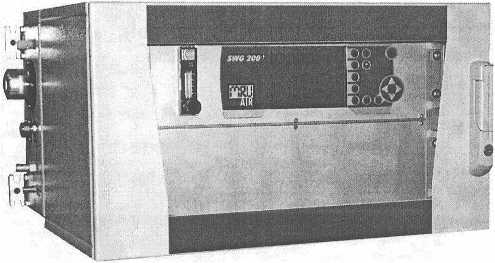

SWG 200-1

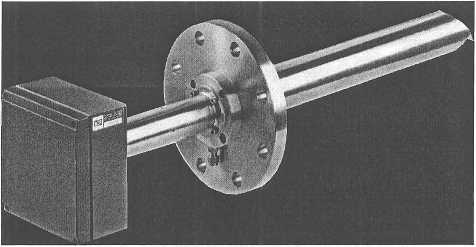

ТОМ 420R

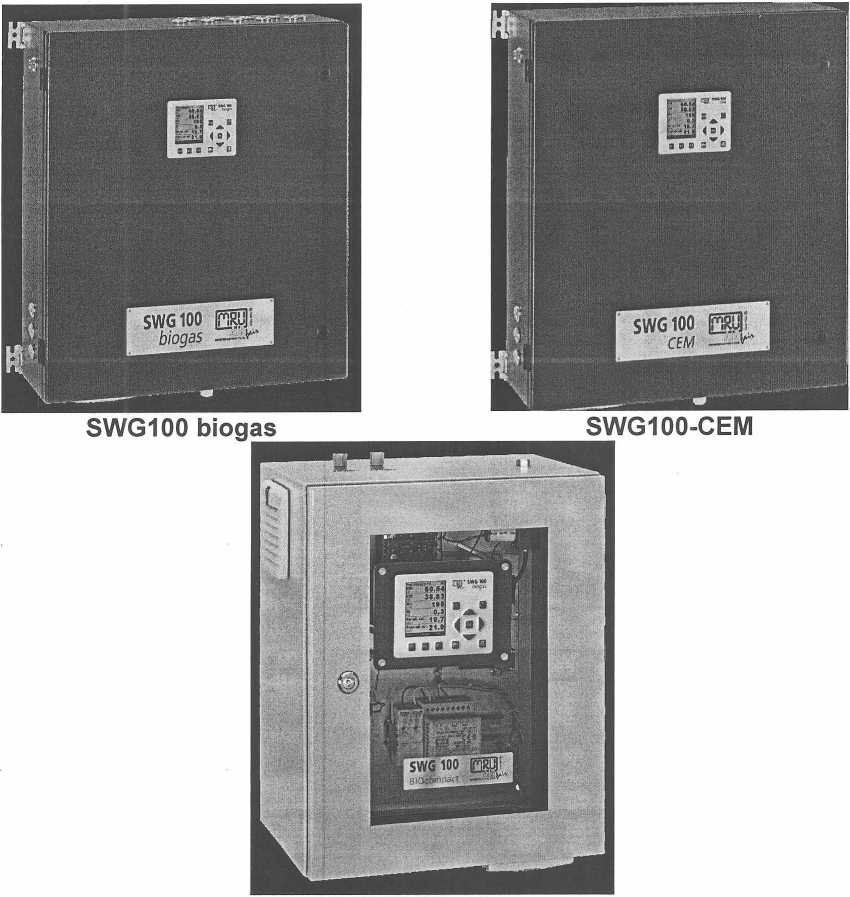

SWG100 bio compact
Рисунок 1 Внешний вид газоанализаторов стационарных серий SWG, OMS, ТОМ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики газоанализаторов указаны в таблицах 1, 2.
Таблица 1
|
Измеряемые характеристики |
Значения характеристики для газоанализаторов стационарных серий SWG, OMS, ТОМ для модификаций | |||||
|
SWG 300-1 |
SWG 200-1 |
OMS 420 |
ТОМ 420R | |||
|
ЭЛЕКТРОХИМИЧЕСКИЕ СЕНСОРЫ | ||||||
|
Концен-цен-трация О2 |
диапазон измерений, % об. д. |
от 0 до 25 |
- |
- | ||
|
разрешение (единица наименьшего разряда индикации), % об. д., |
0,01 |
- |
- | |||
|
пределы допускаемой абсолютной погрешности, % об. д. |
±0,2 |
- |
- | |||
|
Концен-цен-трация СО |
диапазон измерений, ppm |
от 0 до 4 000 |
- |
- | ||
|
пределы допускаемой погрешности |
± 20 ppm или ± 5 % от измеренного значения, что больше |
- |
- | |||
|
разрешение (единица наименьшего разряда индикации), ppm |
1 |
- |
- | |||
|
Концен-цен-трация NO |
диапазон измерений, ppm |
от 0 до 4 000 |
- |
- | ||
|
пределы допускаемой погрешности |
± 20 ppm или ± 5 % от измеренного значения, что больше |
- |
- | |||
|
разрешение (единица наименьшего разряда индикации), ppm |
1 |
- |
- | |||
|
Концен-цен-трация no2 |
диапазон измерений, ppm |
от 0 до 1 000 |
- |
- | ||
|
пределы допускаемой погрешности |
± 20 ppm или ± 5 % от измеренного значения что больше |
- |
- | |||
|
разрешение (единица наименьшего разряда индикации), ppm |
1 |
- |
- | |||
|
Концен-цен-трация H2S |
диапазон измерений, ppm |
- |
от 0 до 1 000 |
- |
- | |
|
пределы допускаемой погрешности |
- |
± 20 ppm или ± 5 % от измеренного значения, что больше |
- |
- | ||
|
разрешение (единица наименьшего разряда индикации), ppm |
- |
1 |
- |
- | ||
|
Измеряемые характеристики |
Значения характеристики для газоанализаторов стационарных серий SWG, OMS, ТОМ для модификаций | ||||
|
SWG 300-1 |
SWG 200-1 |
OMS 420 |
ТОМ 420R | ||
|
ТВЕРДОЭЛЕКТРОЛИТНЫЙ СЕНСОР (ZrO2) | |||||
|
Концен-цен-трация о2 |
диапазон измерений, % об. д. |
от 0 до 25 |
от 0 до 25 |
от 0 до 25 | |
|
разрешение (единица наименьшего разряда индикации), % об. д. |
0,01 |
0,01 |
0,01 | ||
|
пределы допускаемой погрешности |
± 0,2 % об. д. |
± 0,2 % об. д. или ± 2 % от измеренного значения, что больше |
± 0,2 % об. д. или ± 3 % от измеренного значения, что больше | ||
|
ПАРАМАГНИТНЫЙ СЕНСОР | |||||
|
Концен-цен-трация о2 |
диапазон измерений, % об. д. |
от 0 до 25 |
- |
- | |
|
разрешение (единица наименьшего разряда индикации), % об. д. |
0,01 |
- |
- | ||
|
пределы допускаемой абсолютной погрешности, % об. д. |
±0,2 |
- |
- | ||
|
ИНФРАКРАСНЫЕ СЕНСОРЫ | |||||
|
Концен-цен-трация СО2 |
диапазон измерений, % об. д. |
от 0 до 20 |
- |
- | |
|
разрешение (единица наименьшего разряда индикации) |
0,1 |
- |
- | ||
|
пределы допускаемой погрешности |
± 0,5 % об. д. или ± 5 % от измеренного значения, что больше |
- |
- | ||
|
Концен-цен-трация СО |
диапазон измерений, ppm |
от 0 до 60 000 |
- |
- | |
|
пределы допускаемой погрешности |
± 20 ppm или ± 5 % от измеренного значения, что больше |
- |
- | ||
|
диапазон измерений, ppm |
от 0 до 3000 |
- |
- |
- | |
|
пределы допускаемой погрешности |
± 2 % от диапазона измерений (в диапазоне от 0 до 100 РРт); ± 5 ppm или ± 3 % от измеренного значения, что больше (в диапазоне от 100 до 3000 ppm) |
- |
- |
- | |
|
разрешение (единица наименьшего разряда индикации), ppm |
1 |
- |
- |
- | |
|
Измеряемые характеристики |
Значения характеристики для газоанализаторов стационарных серий SWG, OMS, ТОМ для модификаций | ||||
|
SWG 300-1 |
SWG 200-1 |
OMS 420 |
ТОМ 420R | ||
|
Концентрация SO2 |
диапазон измерений, ppm |
от 0 до 10000 |
- |
- | |
|
пределы допускаемой погрешности |
± 20 ppm или ± 5 % от измеренного значения, что больше |
- |
- | ||
|
диапазон измерений, ppm |
от 0 до 3000 |
- |
- |
- | |
|
пределы допускаемой погрешности |
± 2 % от диапазона измерений (от 0 до 100 ppm вкл.) ± 5 ppm или ± 3 % от изме-ренно-го значения (св. 100 ppm) что больше |
- |
- |
- | |
|
разрешение (единица наименьшего разряда индикации), ppm |
1 |
- |
- |
- | |
|
Концентрация NO |
диапазон измерений, ppm |
от 0 до 2500 |
- |
- |
- |
|
пределы допускаемой погрешности |
± 2 % от диапазона измерений (в диапазоне от 0 до 100 РРт); ± 5 ppm или ± 3 % от измеренного значения, что больше (в диапазоне от 100 до 2500 ppm) |
- |
- |
- | |
|
разрешение (единица наименьшего разряда индикации), ppm |
1 |
- |
- |
- | |
|
Концентрация схну |
диапазон измерений, ppm |
от 0 до 10000 |
- |
- | |
|
пределы допускаемой погрешности |
± 20 ppm или ± 5 % от измеренного значения, что больше |
- |
- | ||
|
разрешение (единица наименьшего разряда индикации), ppm |
1 |
- |
- | ||
|
Измеряемые характеристики |
Значения характеристики для газоанализаторов стационарных серий SWG, OMS, ТОМ для модификаций | ||||
|
SWG 300-1 |
SWG 200-1 |
OMS 420 |
ТОМ 420R | ||
|
Концентрация no2 |
диапазон измерений, ppm |
от 0 до 10ОО |
- |
- |
- |
|
пределы допускаемой погрешности |
± 2 % от диапазона измерений (в диапазоне от 0 до 100 РРт); ± 5 ppm или ± 3 % от измеренного значения, что больше (в диапазоне от 100 до 1000 ppm) |
- |
- |
- | |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 5 до 40 |
от 5 до 40 |
от минус 20 до плюс 55 |
от минус 20 ДО плюс 65 | |
|
Диапазон температур окружающего воздуха при транспортировании и хранении, °C |
от минус 20 до плюс 50 |
от минус 20 до плюс 50 |
от минус 20 до плюс 55 |
от минус 20 ДО плюс 55 | |
|
Габаритные размеры, мм, не более |
1012х600х 575 |
600 х 220 х 420 |
100 х 95 х 65 |
120 х 95 х 65 | |
|
Масса, кг, не более |
90 |
24 |
20 |
3,5 | |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 53, IP 65 |
IP 51, IP 65 |
IP 65 |
IP 65 | |
|
Аналоговые выходы, мА |
от 4 до 20 | ||||
|
Время установления показаний при измерении концентраций, с, не более |
60 | ||||
|
Предел допускаемой вариации показаний |
0,5 от предела допускаемой погрешности | ||||
|
Предел допускаемого изменения выходного сигнала при непрерывной работе в течение 8 ч |
0,5 от предела допускаемой погрешности | ||||
Примечание-для инфракрасных сенсоров приведены максимальные значения диапазонов измерений. Фактически реализуемый в газоанализаторе диапазон измерений (с сохранением указанных в таблице значений пределов допускаемых погрешностей измерений) определяется заказом, исходя из потребностей технологического процесса, и указывается в технической документации, входящей в комплект поставки.
Таблица 2
|
Измеряемые характеристики |
Значения характеристики для газоанализаторов стационарных серий SWG, OMS, ТОМ для модификаций | ||
|
SWG 100-СЕМ |
SWG 100 biogas, (SWG 100 biogas compact) | ||
|
ЭЛЕКТРОХИМИЧЕСКИЕ СЕНСОРЫ | |||
|
Концен-цен-трация о2 |
диапазон измерений, % об. д. |
от 0 до 21 | |
|
разрешение (единица наименьшего разряда индикации), % об. д. |
0,01 | ||
|
пределы допускаемой абсолютной погрешности, % об. д. |
±0,2 | ||
|
Концен-цен-трация СО |
диапазон измерений, ppm |
От 0 до 4000 | |
|
пределы допускаемой погрешности |
± 10 ppm или ± 3 % от измеренного значения, что больше | ||
|
разрешение (единица наименьшего разряда индикации), ppm |
1 | ||
|
Концен-цен-трация NO |
диапазон измерений, ppm |
От 0 до 1000 | |
|
пределы допускаемой погрешности |
± 5 ppm или ± 3 % от измеренного значения, что больше | ||
|
разрешение (единица наименьшего разряда индикации), ppm |
1 | ||
|
Концен-цен-трация no2 |
диапазон измерений, ppm |
От 0 до 200 | |
|
пределы допускаемой погрешности |
± 5 ppm или ± 3 % от измеренного значения, что больше | ||
|
разрешение (единица наименьшего разряда индикации), ppm |
1 | ||
|
Концеьн цен-трация H2S |
диапазон измерений, ppm |
- |
от 0 до 1000 |
|
пределы допускаемой погрешности |
- |
± 5 ppm или ± 5 % от измеренного значения, что больше (в диапазоне от 0 до 200); ± 10 % от измеренного значения (в диапазоне от 200 доЮОО) | |
|
разрешение (единица наименьшего разряда индикации), ppm |
- |
1 | |
|
диапазон измерений, ppm |
- |
от 0 до 2000 | |
|
пределы допускаемой погрешности |
- |
± 5 ppm или ± 5 % от измеренного значения что больше | |
|
разрешение (единица наименьшего разряда индикации), ppm |
- |
1 | |
|
диапазон измерений, ppm |
- |
от 0 до 10000 | |
|
пределы допускаемой погрешности |
- |
± 50 ppm или + 5 % от измеренного значения что больше | |
|
разрешение (единица наименьшего разряда индикации), ppm |
- |
1 | |
|
Измеряемые характеристики |
Значения характеристики для газоанализаторов стационарных серий SWG, OMS, ТОМ для модификаций | ||
|
SWG 100-СЕМ |
SWG 100 biogas, (SWG 100 biogas compact) | ||
|
Концен-цен-трация SO2 |
диапазон измерений, ppm |
от 0 до 10ОО | |
|
пределы допускаемой погрешности |
±10 ppm или ± 3 % от измеренного значения, что больше | ||
|
разрешение (единица наименьшего разряда индикации), ppm |
1 | ||
|
Концен-цен-трация Н2 |
диапазон измерений, ppm |
- |
от 0 до 2000 |
|
пределы допускаемой погрешности |
- |
±10 ppm или ± 5 % от измеренного значения,что больше (в диапазоне от 0 до 1000); ± 10 % от измеренного значения (в диапазоне от 1000 до 2000) | |
|
разрешение (единица наименьшего разряда индикации), ppm |
- |
1 | |
|
ПАРАМА |
ГНИТНЫЙ СЕНСОР | ||
|
Концен-цен-трация о2 |
диапазон измерений, % об. д. |
от 0 до 25 | |
|
разрешение (единица наименьшего разряда индикации), % об. д. |
0,1 | ||
|
пределы допускаемой погрешности, % об. д. |
±0,2 | ||
|
ИНФРАКРАСНЫЕ СЕНСОРЫ | |||
|
Концен-цен-трация СО2 |
диапазон измерений, % об. д. |
от 0 до 30 |
от 0 до 100 |
|
разрешение (единица наименьшего разряда индикации), % об. д. |
0,01 |
0,01 | |
|
пределы допускаемой погрешности |
± 0,5 % об. д. или ± 3 % от измеренного значения, что больше |
± 0,3 % об. д. или ± 3 % от измеренного значения, что больше | |
|
Концен-цен-трация СО |
диапазон измерений, ppm |
от 0 до 30000 | |
|
пределы допускаемой погрешности |
± 100 ppm или ± 3 % от измеренного значения, что больше | ||
|
разрешение (единица наименьшего разряда индикации), ppm |
1 | ||
|
Кон-цен-тра-ция СН4 |
диапазон измерений |
от 0 до 30000 ppm |
от 0 до 100 % об. д. |
|
пределы допускаемой погрешности |
± 100 ppm или ± 3 % от измеренного значения, что больше |
± 0,3 % об. д. или ± 3 % от измеренного значения, что больше | |
|
разрешение (единица наименьшего разряда индикации), ppm |
1 |
0,1 | |
|
Измеряемые характеристики |
Значения характеристики для газоанализаторов стационарных серий SWG, OMS, ТОМ для модификаций | |
|
SWG 100-СЕМ |
SWG 100 biogas, (SWG 100 biogas compact) | |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 5 до 45 | |
|
Диапазон температур окружающего воздуха при транспортировании и хранении, °C |
от минус 20 до плюс 50 | |
|
Габаритные размеры, мм, не более |
600*700x210 | |
|
Масса, кг, не более |
25 | |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 52 | IP 30 | |
|
Аналоговые выходы, мА |
от 4 до 20 | |
|
Время установления показаний при измерении концентраций, с, не более |
60 | |
|
Предел допускаемой вариации показаний |
0,5 от предела допускаемой погрешности | |
|
Предел допускаемого изменения выходного сигнала при непрерывной работе в течение 8 ч |
0,5 от предела допускаемой погрешности | |
Примечание - для инфракрасных сенсоров приведены максимальные значения диапазонов измерений. Фактически реализуемый в газоанализаторе диапазон измерений (с сохранением указанных в таблице значений пределов допускаемых погрешностей измерений) определяется заказом, исходя из потребностей технологического процесса, и указывается в технической доку-ментации, входящей в комплект поставки.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации газоанализаторов типографским способом.
Комплектность
В комплект поставки входят:
Газоанализатор -1 комплект;
Руководство по эксплуатации -1 экз.;
Методика поверки МРБ МП. 1618-2006 - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "MRU GmbH", Германия;
МРБ МП.1618-2012 "Газоанализаторы Vario Plus Industrial, газоанализаторы переносные серий Delta, Spectra и Optima, газоанализаторы стационарные серий SWG, OMS и ТОМ. Методика поверки".
Заключение
Газоанализаторы стационарные серий SWG, OMS, ТОМ соответствуют требованиям документации фирмы "MRU GmbH", Германия.
Газоанализаторы стационарные серий SWG, OMS, ТОМ соответствуют требованиям технических регламентов таможенного союза:
ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия ТС № RU Д-ОЕ.АЛ32.В.02672, дата регистрации 30.03.2015);
ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат соответствия ТС № RU C-DE.MIO62.B.02772, срок действия с 07.10.2015 по 06.10.2020).
Межповерочный интервал - не более 6 месяцев (при применении газоанализаторов стационарных серий SWG, OMS, ТОМ в сфере законодательной метрологии).
Другие Газоанализаторы
