Газоанализаторы переносные серий Delta, Optima
| Номер в ГРСИ РФ: | РБ 03 09 3036 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "MRU GmbH", Германия |
Газоанализаторы переносные серий Delta, Optima (в дальнейшем - газоанализаторы) предназначены для измерения концентрации газов Ог, СО, NO, NO2, SO2, H2S, СНд, СО2в промышленных выбросах, температуры воздуха, температуры и давления в точке отбора пробы, дифференциального давления, а также вычисления содержания диоксида углерода, скорости газов, потери тепла с отходящими газами, коэффициента избытка воздуха, коэффициента использования топлива.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3036 16 |
| Наименование | Газоанализаторы переносные серий Delta, Optima |
| Год регистрации | 2016 |
| Номер сертификата | 10844 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | фирма "MRU GmbH", Германия (DE) |
Производитель / Заявитель
фирма "MRU GmbH"
Адрес: D-74172 Neckarsulm-Obereisesheim // Представительство в РБ: СП "Природоохранные и энергосберегающие технологии" 220055, г. Минск, ул. Всеволода Игнатовского, 4
Контакты: 1049 7132 99 62 0 / info@mru.de
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МРБ МП 1618-2006 (извещение №2). |
Поверители
Скачать
|
Описание типа РБ 03 09 3036 16 [2007-06-25]
rb-03-09-3036-16_2007-06-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3036 16 [2012-03-13]
rb-03-09-3036-16_2012-03-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3036 16 [2018-03-03]
rb-03-09-3036-16_2018-03-03.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы переносные серий Delta, Optima (в дальнейшем - газоанализаторы) предназначены для измерения концентрации газов Ог, СО, NO, NO2, SO2, H2S, СНд, СО2в промышленных выбросах, температуры воздуха, температуры и давления в точке отбора пробы, дифференциального давления, а также вычисления содержания диоксида углерода, скорости газов, потери тепла с отходящими газами, коэффициента избытка воздуха, коэффициента использования топлива.
Область применения - предприятия химической, нефтехимической, бумажной, автомобильной и металлургической и в других областях промышленности, наладка котельного оборудования.
Описание
Газоанализаторы выпускаются в следующих модификациях: Delta 65 (Delta 65S), и Optima 7, Optima 7 biogas (Optima7 biogas compact).
Газоанализаторы комплектуются электрохимическими сенсорами. Максимальное количество сенсоров может достигать пяти.
Принцип действия электрохимических сенсоров заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду. Там происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения за счет этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.
Газоанализаторы оснащены программой самодиагностики. Все внутренние функции постоянно контролируются и индуцируются. При включении газоанализатора происходит внутреннее автоматическое тестирование начальных условий, после чего анализатор автоматически переходит в режим установки нуля. Во время этой фазы сенсоры продуваются свежим воздухом и анализ газов невозможен.
Программным обеспечением предусмотрено отключение прибора, если температура окружающей среды не соответствует заданной. Программное обеспечение позволяет на основании измеренных значений состава и температуры анализируемого газа рассчитать эффективность и потери при сжигании топлива, содержание диоксида углерода.
Информация о результатах измерений отображается на жидкокристаллическом дисплее газоанализаторов и может быть распечатана на внешнем принтере.
Место нанесения знака поверки в виде клейма-наклейки газоанализато
ров приведено в Приложении А к описанию типа.

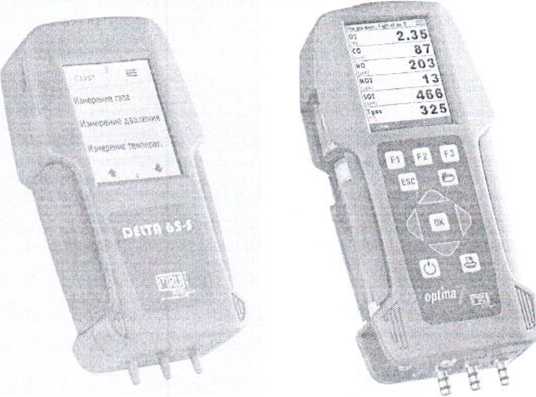

Delta 65S Delta 65, Optima 7

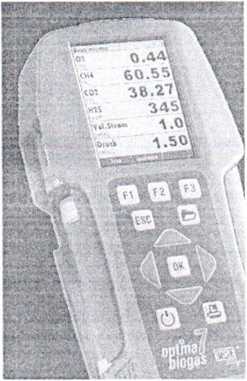

Optima 7 biogas
Рисунок A.1 Внешний вид газоанализаторов переносных серий Delta. Optima
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики газоанализаторов указаны в таблице 1.
Таблица 1
|
Измеряемые характеристики |
Delta 65, |
Delta 65-S |
Optima 7 |
Optima 7 biogas | |
|
Концентрация О2 |
диапазон измерений, % об. д. |
от 0 до 21 |
от 0 до 21 |
от 0 до 21 | |
|
пределы допускаемой погрешности, % об. д |
± 0,2 |
± 0,2 |
± 0,2 | ||
|
Концентрация СО (с Н2 компенсацией) |
диапазон измерений, ppm |
от 0 до 10000 |
от 0 до 10000 | ||
|
пределы допускаемой погрешности |
± 10 ppm или ± 5 % от измеренного значения что больше (от до 4000) + 10 % от измеренного значения (от 4000 до 10000) |
± 10 ppm или ± 5 % от измеренного значения что больше (от 0 до 4000), ± 10 % от измеренного значения что больше (от 4000 до 1000) | |||
|
Измеряемые характеристики |
Delta 65, |
Delta 65-S |
Optima 7 |
Optima 7 biogas | |
|
Концентрация СО |
диапазон измерений, ppm |
от 0 до 10000 |
от 0 до 500 |
от 0 до 300 | |
|
пределы допускаемой погрешности |
- |
± 10 ppm или ± 5 % от измеренного значения что больше (от до 4000) ± 10 % от измеренного значения (от 4000 до 10000) |
± 2 ppm ± 5 % от измеренного значения что больше |
± 2 ppm ± 5 % от измеренного значения что больше | |
|
диапазон измерений. ppm |
- |
от 0 до 20000 |
от 0 до 4000 |
- | |
|
пределы допускаемой погрешности |
± 10 ppm или + 5 % от измеренного значения что больше (от до 10000) ± 10 % от измеренного значения (от 10000 до 20000) |
± 100 ppm или ± 5 % от измеренного значения что больше | |||
|
диапазон измерений, ppm |
- |
- |
от 0 до 100000 | ||
|
пределы допускаемой погрешности |
± 200 ppm или ± 5 % от измеренного значения что больше (от 0 до 40000) + 10 % от измеренного значения (от 40000 до 100000) |
- | |||
|
Концентрация NO |
диапазон измерений, ppm |
от 0 до 10000 |
от 0 до 5000 | ||
|
пределы допускаемой погрешности |
± 5 ppm или ± 5 % от измеренного значения (от 0 до 1000) что больше: ± 10 % от измеренного значения (от 1000 до 10000) |
+ 5 ppm или ± 5 % от измеренного значения что больше (от 0 до 1000). ± 10 % от измеренного значения (от 1000 до 5000) | |||
|
Концентрация NO|OW |
диапазон измерений, ppm |
- |
- |
от 0 до 300 | |
|
пределы допускаемой погрешности |
- |
- |
± 2 ppm или ± 5 % от измеренного значения что больше | ||
|
Концентрация NOt |
диапазон измере-ний, ppm_______ |
- |
от 0 до 200 |
отОдоЮОО | |
|
Измеряемые характеристики |
Delta 65, |
Delta 65-S |
Optima 7 |
Optima 7 biogas | |
|
пределы допускаемой погрешности |
- |
± 5 ppm или ± 5 % от измеренного значения что больше |
± 5 ppm или I ± 5 % от измеренного значения I что больше (от 0 до 200): + 10 % от измеренного значения (от 200 до 1000) | ||
|
Концентрация SO2 |
диапазон измерений, ppm |
- |
от 0 до 5000 |
- | |
|
пределы допускаемой погрешности |
- |
± 10 ppm или ± 5 % от измеренного значения что больше (от 0 до 2000): ± 10% от измеренного значения (от 2000 до 4000) | |||
|
Концентрация H2S |
диапазон измерений, ppm |
- |
от 0 до 200 |
от 0 до 2000 | |
|
пределы допускаемой погрешности |
± 5 ppm или ± 5 % от измеренного значения что больше |
± 5 ppm или ± 5 % от измеренного значения что больше (от 0 до 200): + 10 % от измерение- i го значения (от 200 до 2000) | |||
|
сн4 |
диапазон измерений, % об. д. |
- |
- |
От 0 до 100 | |
|
пределы допускаемой погрешности |
- |
± 0,5 % об. д или ±5 % от измеренного значения что больше | |||
|
диапазон измерений, ppm |
- |
От 0 до 40000 | |||
|
пределы допускаемой погрешности |
- |
± 200 ppm или ± 5 % от измеренного значения что больше |
- | ||
|
СО2 |
диапазон измере-; ний, ppm |
- |
От 0 до 4 % об д. |
От 0 до 60 | |
|
Измеряемые характеристики |
Delta 65, |
Delta 65-S |
Optima 7 |
Optima 7 biogas | ||
|
пределы допускаемой погрешности |
- |
± 0,4 об. д. или ± 5 % от измеренного значения что больше |
± 0,5 %об. д. или ± 5 % от измеренного значения что больше | |||
|
Температура |
диапазон измерений, °C |
от 0 до 100 (воздух) от 0 до 650 (дымовой газ) |
от 0 до 100 (воздух) от 0 до 800 (дымовой газ) |
от 0 до 100 (воздух) от 0 до 1000 (дымовой газ) |
от 0 до 1000 (дымовой газ) | |
|
разрешение (единица наименьшего разряда индикации) |
0,1 °C |
1°С |
0.1 °C |
0,1 °C | ||
|
пределы допускаемой погрешности |
±1 °C или ± 0,5 % от измеренного значения что больше |
± 2 °C или ±0,5 % от измеренного значения что больше |
± 1 °C (воздух) ± 2 °C или ± 1 % от измеренного значения (св. 200 °C) (дымовой газ) что больше |
± 2 °C (до 200 °C) ± 1 % от измеренного значения (св. 200 °C) что больше | ||
|
Давление |
диапазон измерений, гПа |
от минус 5 до плюс 35 |
от минус 200 до плюс 200 |
от минус 100 до плюс 100 |
от минус 200 до плюс 200 | |
|
разрешение (единица наименьшего разряда индикации), гПа |
0,01 |
0,02 |
0,01 |
0,02 | ||
|
пределы допускаемой погрешности |
± 0,03 гПа или ± 1 % от измеренного значения что больше |
± 1 % от измеренного значения |
± 0,02 гПа или ± 1 % от измеренного значения что больше |
± 0,02 гПа или ± 1 % от измеренного значения что больше | ||
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 5 до 45 | |||||
|
Диапазон температур окружающего воздуха при транспортировании и хранении, °C |
от минус 20 до плюс 50 |
от минус 20 до плюс 50 | ||||
|
Габаритные размеры, мм, не более |
74 х 145 х 35 |
160 х 82 х 44 |
244 х 113 х 54 | |||
|
Масса, кг, не более |
0,5 |
0,75 | ||||
|
Степень защиты оболочки по ГОСТ 14254 |
IP 21 |
IP 30 |
IP 20 | |||
|
Время установления показаний при измерении концентраций, с, не более |
60 | |||||
|
Предел допускаемой вариации показаний |
0,5 от предела допускаемой погрешности измерений | |||||
Примечания - к указанным в таблице значениям пределов допускаемой погрешности измерений температуры и давления необходимо добавить значение единицы наименьшего разряда индика-ции измеряемой характеристики для дисплея.
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации газоанализаторов типографским способом.
Комплектность
В комплект поставки входят:
-1 комплект;
-1 экз.;
- 1 экз.
Газоанализатор
Руководство по эксплуатации
Методика поверки МРБ МП.1618-2006
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "MRU GmbH", Германия.
МРБ МП.1618-2006 "Газоанализаторы Vario Plus Industrial, газоанализаторы переносные серий Delta, Spectra и Optima, газоанализаторы стационарные серий SWG, OMS и ТОМ. Методика поверки".
Заключение
Газоанализаторы переносные серий Delta, Optima соответствуют требованиям документации фирмы "MRU GmbH", Германия.
Газоанализаторы переносные серий Delta, Optima соответствуют требованиям технических регламентов таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия ТС № RU Д-ОЕ.АЛ32.В.02672, дата регистрации 30.03.2015).
Межповерочный интервал - не более 6 месяцев.
