Газоанализаторы Vario Plus Industrial (в дальнейшем - газоанализаторы) предназначены для измерения концентрации газов О2 , Н2, СО, СО2, NO, NO2, SO2, H2S, СН4, СзНв в промышленных выбросах, температуры воздуха, температуры и давления в точке отбора пробы, дифференциального давления, а также вычисления содержания диоксида углерода, скорости газов, потери тепла с отходящими газами, коэффициента избытка воздуха, коэффициента использования топлива.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3035 16 |
| Наименование | Газоанализаторы Vario Plus Industrial |
| Год регистрации | 2016 |
| Номер сертификата | 10843 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | фирма "MRU GmbH", Германия (DE) |
Производитель / Заявитель
фирма "MRU GmbH"
Адрес: D-74172 Neckarsulm-Obereisesheim // Представительство в РБ: СП "Природоохранные и энергосберегающие технологии" 220055, г. Минск, ул. Всеволода Игнатовского, 4
Контакты: 1049 7132 99 62 0 / info@mru.de
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МРБ МП 1618-2006 (извещение №2). |
Поверители
Скачать
|
Описание типа РБ 03 09 3035 16 [2012-05-03]
rb-03-09-3035-16_2012-05-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3035 16 [2018-03-03]
rb-03-09-3035-16_2018-03-03.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы Vario Plus Industrial (в дальнейшем - газоанализаторы) предназначены для измерения концентрации газов О2 , Н2, СО, СО2, NO, NO2, SO2, H2S, СН4, СзНв в промышленных выбросах, температуры воздуха, температуры и давления в точке отбора пробы, дифференциального давления, а также вычисления содержания диоксида углерода, скорости газов, потери тепла с отходящими газами, коэффициента избытка воздуха, коэффициента использования топлива.
Область применения - предприятия химической, нефтехимической, бумажной, машиностроительной, металлургической промышленности, теплоэлектростанции, установки для сжигания мусора, крупные котельные установки.
Описание
Газоанализаторы комплектуются электрохимическими, инфракрасными и термоиндуктивными сенсорами. Общее число может достигать восьми.
Принцип действия электрохимических сенсоров заключается в том, что анализируемый газ диффундирует через капилляры к измерительному электроду, где происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения за счет реакции возникает соответствующая постоянная разность потенциалов, пропорциональная концентрации определяемого компонента.
Инфракрасные сенсоры работают на принципе поглощения инфракрасного излучения. Широкополосное ИК-излучение от инфракрасного излучателя проходит через окно в кювету, фокусируется, отражаясь от сферического зеркала, выходит из кюветы через другое окно и попадает на расщепитель луча. Излучение, пропущенное расщепителем луча, проходит через узкополосный интерференционный фильтр (измерительный фильтр), попадает на измерительный детектор и преобразуется в электрический сигнал. Излучение, отраженное от расщепителя луча, проходит через опорный фильтр и попадает на опорный детектор.
Газоанализаторы оснащены программой самодиагностики. Все внутренние функции постоянно контролируются и индуцируются. При включении газоанализатора происходит внутреннее автоматическое тестирование начальных условий, после чего анализатор автоматически переходит в режим установки нуля. Во время этой фазы сенсоры продуваются свежим воздухом и анализ газов невозможен.
В газоанализаторах возможно автоматическое переключение сенсоров при превышении заданного диапазона массовых концентраций оксида углерода. Программным обеспечение предусмотрено также отключение прибора, если температура окружающей среды не соответствует заданной. Программное обеспечение позволяет на основании измеренных значений состава и температуры анализируемого газа рассчитать содержание диоксида углерода, а также эффективность и потери при сжигании топлива.
Информация о результатах измерений отображается на жидкокристаллическом дисплее газоанализатора и может быть распечатана на встроенном принтере.
Место нанесения знака поверки в виде клейма-наклейки на газоанализаторы приведено в Приложении А к описанию типа.

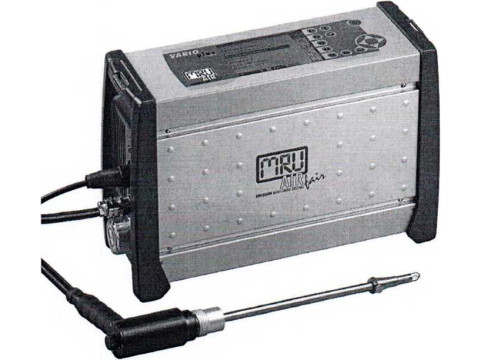

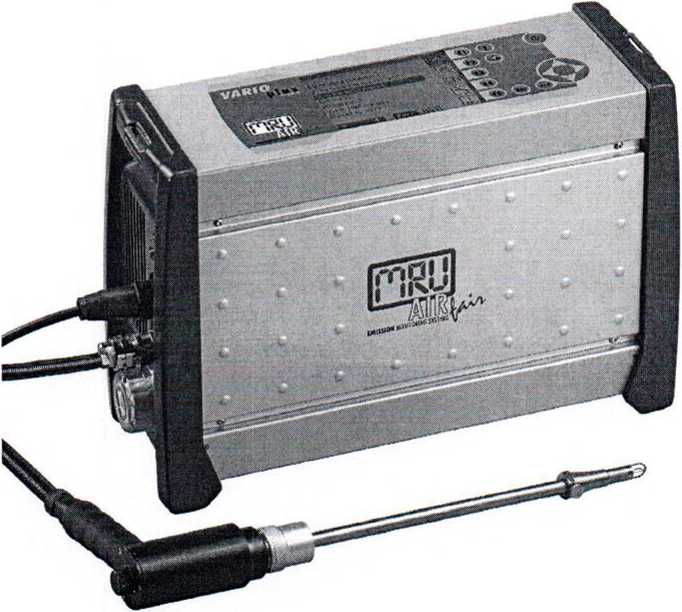

Рисунок 1 Внешний вид газоанализаторов Vario Plus Industrial
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики газоанализаторов указаны в таблице 1.
Таблица 1
|
Измеряемые характеристики |
Значение | |
|
ЭЛЕКТРОХИМИЧЕСКИЕ СЕНСОРЫ | ||
|
Концентра- |
диапазон измерений, % об. д. |
от 0 до 21 |
|
ция Ог |
пределы допускаемой погрешности |
± 0,2 % об. д. |
|
Измеряемые характеристики |
Значение | |
|
диапазон измерений, % об. д. |
от 0 до 25 | |
|
пределы допускаемой погрешности |
± 1 % от верхнего предела измерений | |
|
Концентра-ция Нг |
диапазон измерений, % об. д. |
от 0 до 2 |
|
пределы допускаемой погрешности |
± 0,02 % об. д. или ± 5 % от измеренного значения что больше (в диапазоне от 0 до 1); ±10 % от измеренного значения (в диапазоне от 1 до 2) | |
|
Концентра-ция СО (с Нг компенсацией) |
диапазон измерений, ppm |
от 0 до 10 000 |
|
пределы допускаемой погрешности |
± 10 ppm или ± 10 % от измеренного значения что больше (в диапазоне от 0 до 200); ± 20 ppm или ± 5 % от измеренного значения что больше (в диапазоне от 200 до 2000); ±10 % от измеренного значения(в диапазоне от 200 до 10000) | |
|
Концентра-ция NO |
диапазон измерений, ppm |
от 0 до 5 000 |
|
пределы допускаемой погрешности |
± 5 ppm или ± 5 % от измеренного значения что больше (в диапазоне от 0 до 1000); + 10 % от измеренного значения (в диапазоне от 1000 до 5000) | |
|
Концентра-ЦИЯ NO2 |
диапазон измерений, ppm |
от 0 до 1 000 |
|
пределы допускаемой погизме-рений |
± 5 ppm или ± 5 % от измеренного значения что больше (в диапазоне от 0 до 200); ±10 % от измеренного значения (в диапазоне от 200 до 1000) | |
|
Концентрация SO2 |
диапазон измерений, ppm |
от 0 до 5 000 |
|
пределы допускаемой погрешности |
±10 ppm или ± 5 % от измеренного значения что больше (в диапазоне от 0 до 2000); ±10 % от измеренного значения (в диапазоне от 2000 до 5000) | |
|
Концентрация H2S |
диапазон измерений, ppm |
от 0 до 2000 |
|
пределы допускаемой погрешности |
± 5 ppm или ± 5 % от измеренного значения, что больше (в диапазоне от 0 до 200); ± 10 % от измеренного значения (в диапазоне от 200 до 2000) | |
|
ИНФРАКРАСНЫЕ |
СЕНСОРЫ | |
|
Концентрация СО |
диапазон измерений, % об. д. |
от 0 до 10 |
|
пределы допускаемой погрешности |
± 0,03 % об. д. или ± 5 % от измеренного значения что больше | |
|
диапазон измерений, % об. д. |
От 0 до 10, от 0 до 30, от 0 до 100 | |
|
пределы допускаемой погрешности |
± 1 % от верхнего предела измерений | |
|
диапазон измерений, ppm |
от 0 до 10 000 | |
|
пределы допускаемой погрешности |
± 40 ppm или ± 5 % от измеренного значения что больше | |
|
Концентра- |
диапазон измерений, % об. д. |
от 0 до 3 |
|
Измеряемые характеристики |
Значение | |
|
ция СО2 |
пределы допускаемой погрешности |
±0,5 % об. д. или ± 5 % от измеренного значения что больше |
|
диапазон измерений, % об. д., |
от 0 до 30 | |
|
пределы допускаемой погрешности |
+ 0,5 % об. д. или ± 5 % от измеренного значения что больше | |
|
диапазон измерений, % об. д. |
От 0 до 10, от 0 до 30, от 0 до 100 | |
|
пределы допускаемой погрешности |
± 1 % от верхнего предела измерений | |
|
Концентра-ция SO2 |
диапазон измерений, ppm |
от 0 до 3 000 |
|
пределы допускаемой погрешности |
± 10 ppm или ± 5 % от измеренного значения | |
|
Концентра-ция СНд |
диапазон измерений, ppm |
от 0 до 10000 |
|
пределы допускаемой погрешности |
± 60 ppm или ± 5 % от измеренного значения что больше | |
|
диапазон измерений, % об. д., |
от 0 до 3 | |
|
пределы допускаемой погрешности |
± 60 ppm или ± 5 % от измеренного значения что больше | |
|
диапазон измерений, % об. д. |
От 0 до 10, от 0 до 30, от 0 до 100 | |
|
пределы допускаемой погрешности |
± 1 % от верхнего предела измерений | |
|
Концентра-ция СзНа |
диапазон измерений, ppm |
от 0 до 2 000 |
|
пределы допускаемой погрешности |
± 30 ppm или ± 5 % от измеренного значения что больше | |
|
Концентра-ция СзН8 |
диапазон измерений, ppm |
от 0 до 5 000 |
|
пределы допускаемой погрешности |
± 30 ppm или ± 5 % от измеренного значения что больше | |
|
ТЕРМОКОНДУКТИВНЬ |
Е СЕНСОРЫ | |
|
Концентрация Нг |
диапазон измерений, % об. д. |
От 0 до 10, от 0 до 100 |
|
пределы допускаемой погрешности |
± 1 % от верхнего предела измерений | |
|
Температура |
диапазон измерений, °C |
от 0 до 100 (воздух) от 0 до 1000 (дымовой газ) |
|
разрешение (единица наименьшего разряда индикации) |
0,1 °C | |
|
пределы допускаемой погрешности измерений |
± 1 °C или ± 0,5 % от измеренного значения | |
|
Дифференциальное давление |
Диапазон измерений, гПа |
от минус 100 до плюс 100 |
|
разрешение (единица наименьшего разряда индикации) |
0,5 Па | |
|
пределы допускаемой погрешности измерений |
± 3 Па или 1 % от измеренного значения | |
|
Давление |
Диапазон измерений, гПа |
от минус 100 до плюс 100 |
|
разрешение (единица наименьшего разряда индикации) |
0,5 Па | |
|
пределы допускаемой погрешности измерений |
± 3 Па или 1 % от измеренного значения | |
|
Скорость потока газов |
диапазон показаний, м/с |
от 4 до 50 |
|
разрешение (единица наименьшего разряда индикации) |
0,1 м/с | |
|
Измеряемые характеристики |
Значение |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 5 до 40 |
|
Диапазон температур окружающего воздуха при транспортировании и хранении, °C |
от минус 20 до плюс 50 |
|
Габаритные размеры, мм, не более |
438 х 290 х 152 |
|
Масса, кг, не более |
6,5 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 21 |
|
Номинальное напряжение питания: - от источника переменного тока, В |
230 |
|
- от источника постоянного тока, В (опция) |
12 |
|
Время установления показаний при измерении концентраций, с, не более |
60 |
|
Предел допускаемой вариации показаний |
0,5 от предела допускаемой погрешности измерений |
|
Предел допускаемого изменения выходного сигнала при непрерывной работе в течение 8 ч |
0,5 от предела допускаемой погрешности измерений |
|
Примечания: 1) к указанным в таблице значениям пределов допускаемой погрешности измерений температуры, давления и дифференциального давления необходимо добавить значение единицы наименьшего разряда индикации измеряемой характеристики для дисплея; 2) скорость потока газов является расчетным параметром. | |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак утверждения типа наносится на титульный лист руководства по эксплуатации газоанализаторов типографским способом.
Комплектность
В комплект поставки входят:
Газоанализатор
- 1 комплект;
- 1 экз.;
- 1 экз.
Руководство по эксплуатации
Методика поверки МРБ МП.1618-2006
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «MRU GmbH», Германия.
МРБ МП. 1618-2006 «Газоанализаторы Vario Plus Industrial, газоанализаторы переносные серий Delta, Spectra и Optima, газоанализаторы стационарные серий SWG, OMS и ТОМ. Методика поверки».
Заключение
Газоанализаторы Vario Plus Industrial соответствуют требованиям документации фирмы «MRU GmbH», Германия.
Газоанализаторы Vario Plus Industrial соответствуют требованиям технических регламентов таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация соответствия ТС № RU Д-ОЕ.АЛ32.В.02672, дата регистрации 30.03.2015).
Межповерочный интервал - не более 6 месяцев.
