Газоанализаторы X-STREAM
| Номер в ГРСИ РФ: | РБ 03 09 4879 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
Газоанализаторы X-STREAM (далее - газоанализаторы) предназначены для непрерывного измерения содержания компонентов газовых смесей в промышленных выбросах, дымовых газах, для определения примесей в чистых газах, биогазах и других технологических газах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4879 16 |
| Наименование | Газоанализаторы X-STREAM |
| Год регистрации | 2016 |
| Номер сертификата | 10559 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Emerson Process Management GmbH & Co. OHG", Германия (DE) |
Производитель / Заявитель
фирма "Emerson Process Management GmbH & Co. OHG"
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ или допущенных к применению в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП. 795-2012 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 4879 16 [2017-01-09]
rb-03-09-4879-16_2017-01-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4879 16 [2012-09-19]
rb-03-09-4879-16_2012-09-19.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы X-STREAM (далее - газоанализаторы) предназначены для непрерывного измерения содержания компонентов газовых смесей в промышленных выбросах, дымовых газах, для определения примесей в чистых газах, биогазах и других технологических газах.
Область применения - химическая, нефтехимическая, газовая, металлургическая промышленность, научные исследования, предприятия топливно-энергетического комплекса, экология и охрана окружающей среды.
Описание
Принцип действия газоанализаторов основан на физических методах анализа, включающих вспомогательные химические реакции и физико-химические процессы, а именно:
- электрохимический при измерении объемной доли и следов содержания О2;
- электрохимический при измерении H2S;
- инфракрасная фотометрия при измерении СН3СОСН3, С2Н2, NH3, СО2, СО, С2Н6, С2Н5ОН, С2Н4, С6Н14, H2S, СН4, СНзОН, С4Ню, NO, N2O, С3Н8, SO2, SF6, C2H3CI, Н2О;
- ультрафиолетовая/видимая фотометрия при измерении СН3СОСН3, Cl2, H2S, NO2. SO2, СзН8, С7Н8, С6Н6;
- парамагнитный при измерении О2;
- емкостной сенсор при измерении Н2О;
- по теплопроводности при измерении Аг, Не, Н2.
Газоанализаторы X-STREAM выпускаются следующих моделей: X2GP, X2GK, X2FD, X2XF (XLF, XXF), XEGP, XEGK, XEFD, XEXF (XEF, XDF).
Модели отличаются количеством каналов измерения, наличием дополнительной интерфейсной платы, программируемым логистическим контроллером и дисплеем.
Конструктивно газоанализатор выполнен в виде одного или сдвоенного блоков с микропроцессорным управлением и с ЖК-дисплеем. ,, —
Газоанализатор имеет в своем составе: <
- до 5 измерительных ячеек;
- датчик(и) температуры;
- датчик давления (по отдельному заказу);
- датчик расхода (по отдельному заказу);
- терморегулятор для поддержания, температуры внутри корпуса (по отдельному заказу);
- группу клапанов (по отдельному заказу);
- насос для отбора газовых проб (по отдельному заказу);
- термостатированный корпус для поддержания заданной температуры (по отдельному заказу);
- блок питания;
- платы входных/выходных сигналов (по отдельному заказу);
- оптически изолированные аналоговые выходы (по отдельному заказу);
- аналоговые входы (по отдельному заказу);
- интерфейс связи на основе Веб-браузера - Ethernet с Modbus (в зависимости от конфигурации);
- программируемый логический контроллер (в зависимости от конфигурации).
Газоанализатор проводит непрерывный анализ компонентов газовой смеси, от 1 до 5 одновременно, и отображает данные о концентрации измеренных компонентов и состоянии газоанализатора на буквенно-цифровом жидкокристаллическом дисплее в единицах ppm или об.д., %.
Газоанализатор также обеспечивает:
- автоматическую, ручную или удалённо настройку нуля и диапазона;
- самодиагностику при включении и во время работы;
- хранение данных о измерении и калибровке, регистрацию событий на карте Flash ММС (в зависимости от конфигурации).
Уровень и вид взрывозащиты 1 Ex d 11В+Н2 Т4 Gb X (для моделей X2FD, XEFD). Внешний вид газоанализаторов приведен на рисунке 1.

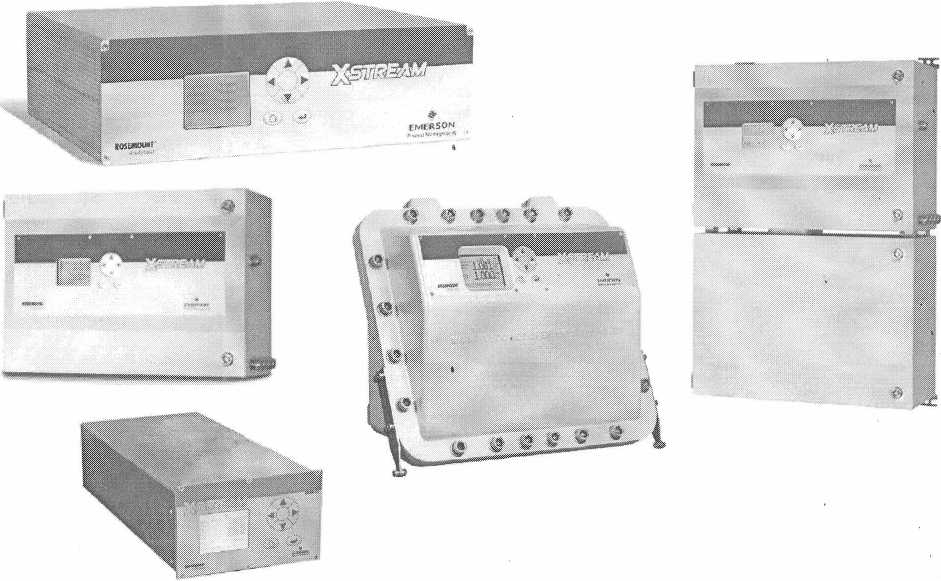

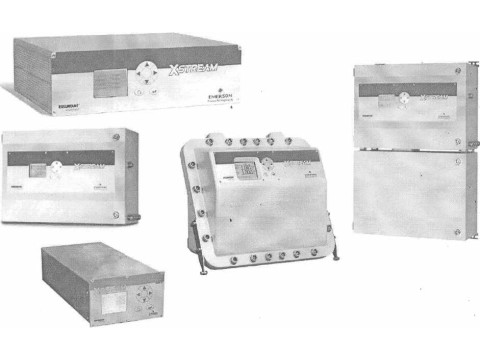

Рисунок 1 - Внешний вид газоанализаторов X-STREAM
Место нанесения знака поверки в виде клейма-наклейки газоанализаторов приведено в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Определяемый компонент |
Метод анализа * |
Диапазон измерений содержания компонента |
Пределы допускаемой основной приведенной погрешности, % | |
|
1 |
2 |
3 |
4 |
5 |
|
Ацетон |
СНзСОСНз |
ультрафиолетовая фотометрия |
(0-400) ppm |
±10 |
|
(0-3) об.д., % |
±5 | |||
|
Ацетон |
СН3СОСН3 |
инфракрасная фотометрия |
(0-500) ppm |
±10 |
|
(0-3) об.д., % |
±5 | |||
|
Ацетилен |
С2Н2 |
инфракрасная фотометрия |
(0-500) ppm |
±10 |
|
(0-100) об.д., % |
±5 | |||
|
Аммиак |
NH3 |
инфракрасная фотометрия |
(0-100) ppm |
±8 |
|
(0-100) об.д., % |
±5 | |||
|
Аргон |
Аг |
по теплопроводности |
(0-50) об.д., % |
±5 |
|
(0-100) об.д., % |
±5 | |||
|
Двуокись углерода |
СО2 |
инфракрасная фотометрия |
(0-5) ppm |
±10 |
|
(0-100) об.д., % |
±3 | |||
|
Оксид углерода |
СО |
инфракрасная фотометрия |
(0-10) ppm |
. ±10 |
|
(0-100) об.д., % |
±3 | |||
|
Хлор |
Cl2 |
ультрафиолетовая фотометрия |
(0-100) ppm |
±15 |
|
(0-100) об.д., % |
±5 | |||
|
Этан |
с2н6 |
инфракрасная фотометрия |
(0-600) ppm |
±10 |
|
(0-100) об.д., % |
±5 | |||
|
Этанол |
С2Н5ОН |
инфракрасная фотометрия |
(0-1000) ppm |
±15 |
|
(0-10) об.д., % |
±5 | |||
|
Этилен |
с2н4 |
инфракрасная фотометрия |
(0-400) ppm |
±10 |
|
(0-100) об.д., % |
±5 | |||
|
Гелий |
Не |
по теплопроводности |
(0-10) об.д., % |
±10 |
|
(0-100) об.д., % |
±5 | |||
|
Гексан |
с6н14 |
инфракрасная фотометрия |
(0-100) ppm |
±10 |
|
(0-10) об.д., % |
±5 | |||
|
Водород |
Н2 |
по теплопроводности |
(0-1) об.д., % |
±5 |
|
(0-100) об.д., % |
±3 | |||
|
Сероводород |
H2S |
ультрафиолетовая фотометрия |
(0-1) об.д., % |
±10 |
|
(0-10) об.д., % |
±5 | |||
|
Сероводород |
H2S |
инфракрасная фотометрия |
(0-10) об.д., % |
±7 |
|
(0-100) об.д., % |
±5 | |||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Метан |
СН4 |
инфракрасная фотометрия |
(0-100) ppm |
±10 |
|
(0-100) об.д., % |
±3 | |||
|
Метанол |
СН3ОН |
инфракрасная фотометрия |
(0-1000) ppm |
±15 |
|
(0-10) об.д., % |
±5 | |||
|
н-Бутан |
СдНю |
инфракрасная фотометрия |
(0-800) ppm |
±10 |
|
(0-100)% |
±3 | |||
|
Диоксид азота |
no2 |
ультрафиолетовая фотометрия |
(0-25) ppm |
±10 |
|
(0-10) об.д., % |
±5 | |||
|
Оксид азота |
NO |
инфракрасная фотометрия |
(0-100) ppm |
±10 |
|
(0-100) об.д., % |
±5 | |||
|
Закись азота |
N2O |
инфракрасная фотометрия |
(0-100) ppm |
±10 |
|
(0-100) об.д., % |
±5 | |||
|
Кислород |
О2 |
электрохимический |
(0-5) об.д., % |
±5 |
|
(0-25) об.д., % |
±5 | |||
|
Кислород |
О2 |
парамагнитный |
(0-1) об.д., % |
±5 |
|
(0-100) об.д., % |
±3 | |||
|
Кислород (следовое) |
О2 |
электрохимический |
(0-10) ppm |
±15 |
|
(0-10000) ppm |
±10 | |||
|
Пропан |
С3Н8 |
инфракрасная фотометрия |
(0-1000) ppm |
±10 |
|
(0-100) об.д., % |
±5 | |||
|
Пропилен |
с3н6 |
инфракрасная фотометрия |
(0-400) ppm |
±10 |
|
(0-100) об.д., % |
±5 | |||
|
Диоксид серы |
SO2 |
ул ьтраф иол ето вая фотометрия |
(0-25) ppm |
±10 |
|
(0-1) об.д., % |
±5 | |||
|
Диоксид серы |
SO2 |
инфракрасная фотометрия |
(0-1) об.д., % |
±7 |
|
(0-100) об.д., % |
±5 | |||
|
Фторид серы |
SF6 |
инфракрасная ‘ фотометрия |
(0-20) ppm |
±15 |
|
(0-2) об.д., % |
±5 | |||
|
Толуол |
с7н8 |
ультрафиолетовая фотометрия |
(0-300) ppm |
±15 |
|
(0-5) об.д., % |
±10 | |||
|
Бензол |
с6н6 |
ультрафиолетовая фотометрия |
(0-300) ppm |
±15 |
|
(0-5) об.д., % |
±10. | |||
|
Винилхлорид |
С2Н3С1 |
инфракрасная фотометрия |
(0-1000) ppm |
±15 |
|
(0-2) об.д., % |
±10 | |||
|
Водяной пар |
Н2О |
инфракрасная фотометрия |
(0-1000) ppm |
±10 |
|
(0-8) об.д., % |
±5 | |||
|
Водяной пар (следовое) |
Н2О |
емкостной |
(0-100) ppm |
±15 |
|
(0-3000) ppm |
±10 |
Таблица 2
|
Измеряемые характеристики |
Значения характеристик | |||||
|
X2GP |
X2GK |
X2FD |
X2XF |
XLF |
XXF | |
|
Диапазон температур эксплуатации, °C |
от 0 до плюс 50 |
от 0 до плюс 50; от минус 20 до плюс 50 (опция) | ||||
|
Относительная влажность в условиях эксплуатации, %, не более (без конденсации влаги) |
90 (при 20 °C) или 70 (при 40 °C) | |||||
|
Диапазон напряжения питания от источника переменного тока, В |
100-240 | |||||
|
Напряжение питания от источника постоянного тока, В |
, 24 (опция) | |||||
|
Степень защиты оболочки по ГОСТ 14254 |
IP20 |
IP66 | ||||
|
Время установления показаний tgo, с |
4 < t90< 7 (для NDIR/UV/VIS); 15 < t90< 30 (TDS); < 5 (рО2); ~12(еО2); • < 10 (спец, исполнение СО, СО2) | |||||
Таблица 3
|
Измеряемые характеристики |
Значения характеристик | |||||
|
XEGP |
XEGK |
XEFD |
XEXF |
XEF |
XDF | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон температур эксплуатации,°C |
от 0‘до плюс 50 |
от 0 до плюс 50 от минус 20 до плюс 50 (опция |
) | |||
|
Относительная влажность в условиях эксплуатации,%, не более (без конденсации влаги) |
90 (при 20 °C) или 70 (при 40 °C) | |||||
|
Диапазон напряжения питания от источника переменного тока, В |
100-240 | |||||
|
Напряжение питания от источника постоянного тока, В |
24 (опция) t | |||||
|
Продолжение таблиц |
ы 3 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP20 |
IP66 | ||||
|
Время установления показаний tgo, с |
4 < t90 7 (для NDIR/UVA/IS); 15 < tgo — 30 (TDS); < 5 (рО2); ~ 12 (еО2); 20 - 80 (Ю2); < 10 (спец, исполнение СО, СО2) |
4 < t90 < 7 (для NDIR/UVA/IS); 15 < t90< 30 (TDS); < 5 (рО2); ~ 12 (еО2); < 10 (спец, исполнение СО, СО2) |
4 < t90 < 7 (для NDIR/UVA/IS); 15 < t90< 30 (TDS); < 5 (рО2); ~ 12 (еО2); 20 - 80 (Ю2); <10 (спец, исполнение СО, СО2) | |||
Знак утверждения типа
Знак утверждения типа наносится химическим способом на лицевую панель газоанализатора X-STREAM.
Комплектность
Состав комплекта поставки газоанализаторов приведен в таблице 4. Таблица 4
|
Наименование |
Количество |
|
Газоанализатор X-STREAM |
1 |
|
Внешний источник питания с силовым кабелем для постоянного тока (для модели X2GK) |
по отдельному заказу |
|
Датчик следового содержания кислорода (если приемлемо) |
по отдельному заказу |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Методика поверки |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы-изготовителя "Emerson Process Management GmbH & Co. OHG" (Германия).
МП. MH 795-2012 «Газоанализаторы NGA 2000 и X-STREAM. Методика поверки».
Заключение
Газоанализаторы X-STREAM соответствует требованиям документации фирмы-изготовителя "Emerson Process Management GmbH & Co. OHG" (Германия).
Соответствуют требованиям TP ТС 020/2011 «Электромагнитная совместимость технических средств (декларация соответствия № RU fl-DE.A301.B.00581, действительна по 16.03.2021) и ТР ТС 004/2011 «О безопасности низковольтного оборудования» (декларация соответствия № RU Д-ОЕ.МЛ66.В.00378, действительная по 07.07.2021).
Соответствуют требованиям ТР ТС 012/2011«О безопасности оборудования для работы во взрывоопасных средах» (сертификат № ТС RU С-СЕ.ГБ04.В.00327 от 25.11.2014).
Межповерочный интервал - не более 6 месяцев (при использовании в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ
Республика Беларусь, г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
