Газоанализаторы многокомпонентные "Полар-2", исполнений 7.Х, 8.Х, 9.Х

Назначение

Газоанализаторы многокомпонентные «Полар-2», исполнений 7.Х, 8.Х, 9.Х предназначены для:

- измерений объемной доли кислорода (О2) и диоксида углерода (СО2);

- измерений массовой концентрации или объемной доли оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (H2S) и аммиака (NH3) в воздухе рабочей зоны;

- измерений объемной доли или довзрывоопасных концентраций углеводородов по метану (СН4), пропану (СзНх) или гексану (С^Ни) в воздухе взрывоопасных зон;

- определения расчетным методом массовой концентрации суммы оксидов азота (NOx);

- выдачи звуковой и световой сигнализации при превышении измеряемой величиной установленных пороговых значений.

Описание

Газоанализаторы многокомпонентные «Полар-2», исполнений 7.Х, 8.Х, 9.Х (далее - газоанализаторы) представляют собой автоматические переносные приборы, оснащенные устройствами звуковой и световой сигнализации.

Принцип действия газоанализаторов:

- по каналам О2, СО, NO, NO2, SO2, H2S и NH3 - электрохимический;

- по каналам СО2 и СН - оптический.

Конструктивно газоанализаторы состоят из блока измерительного (БИ) и блока питания (БП), находящихся в прочных пластиковых полукорпусах, соединенных между собой.

Внешний вид газоанализаторов представлен на рисунке 1.

Способ отбора проб - принудительный с помощью встроенного побудителя расхода.

Газоанализаторы имеют жидкокристаллический графический дисплей с подсветкой, обеспечивающий отображение:

- результатов измерений содержания определяемых компонентов (выбор единиц измерений: массовая концентрация, мг/м3, или объемная доля, млн’1, осуществляется в режиме установки прибора);

текущей даты и времени;

уровня заряда аккумуляторной батареи;

меню пользователя;

информационных сообщений.

Электрическое питание газоанализаторов осуществляется от встроенной литий-ионной перезаряжаемой аккумуляторной батареи, либо от однофазной сети переменного тока напряжением 220 В/50 Гц через внешний блок питания, входящий в комплект поставки прибора.

Газоанализаторы оснащены памятью данных для хранения результатов измерений, ИК-портом для вывода данных из памяти на внешний термопринтер и интерфейсом USB 2.0 для передачи данных в персональный компьютер.

Газоанализаторы выпускаются в базовых модификациях и стандартных исполнениях, указанных в таблицах I и 2.

Конструкцией газоанализаторов предусмотрена пломбировка корпуса от нес^вдаиони-рованного доступа в местах установки винтовых соединений. Схема пломбировки Л ра^рще-ния обозначение места наклейки «знак поверки» приведена на рисунке 2. |

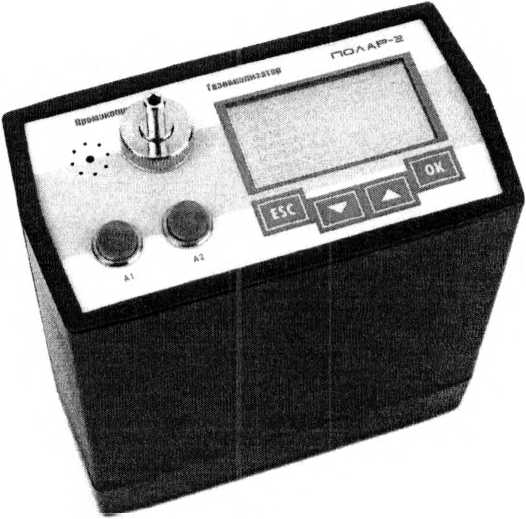

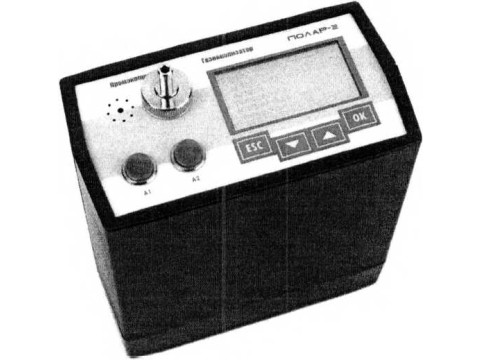

Рисунок 1 - Внешний вид газоанализаторов

, Место размещения наклейки «знак поверки»

, Места размещения защитных пломб

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа и размещения наклейки «знак поверки»

Таблица 1 - Базовые модификации газоанализаторов

Таблица 2 - Стандартные исполнения газоанализаторов по перечню определяемых компонентов

Примечания:

- Состав измерительных каналов на токсичные газы с электрохимическими датчиками согласовывается с заказчиком на этапе оформления заказа и выбирается из перечня: СО, NO. NO2, SO2. IES. NH3.

- Градуировка канала измерений углеводородов (СН) выполняется по метану (СНд), пропану (С3Н8) или гексану (СбНм). Градуировочный компонент согласовывается с заказчиком на этапе оформления заказа.

Газоанализаторы «Полар-2», модификаций «Полар-2 Ех» и «Полар-2 Ех Т» выполнены во взрывозащищенном исполнении и предназначены для применения во взрывоопасных зонах помещений и наружных установок с уровнем взрывозащиты «взрывобезопасный» для взрывоопасных сред категории ПС, групп Т1-Т4.

Газоанализаторы «Полар-2», модификаций «Полар-2 Ех» и «Полар-2 Ех Т» в части взрывозащиты соответствуют ТР ТС 012/2011, ГОСТ Р МЭК 60079-0-2011. 1 ОСП 1ЕС 60079-1-2011, ГОСТ Р МЭК 60079-11-2010 и имеют маркировку взрывозащиты согласно ГОСТ 1ЕС 60079-14-2011:

- исполнения без оптических датчиков - ГЕх ib ПС Т4 Gb X;

- исполнения с оптическими датчиками - 1Ех d ib ПС Т4 Gb X.

Лист № 4

Всего листов 9 Программное обеспечение

Газоанализаторы имеют встроенное и внешнее программное обеспечение (ПО).

Встроенное программное обеспечение газоанализаторов разработано предприятием-изготовителем специально для решения задач измерения массовой концентрации и объемной доли определяемых компонентов в воздухе рабочей зоны. Номер версии встроенного НО идентифицируется в меню «Инфо» газоанализатора путем вывода на экран.

Встроенное ПО газоанализаторов имеет защиту от непреднамеренных и преднамеренных изменений, соответствующую уровню «высокий» по Р 50.2.077-2014, реализованную путем установки системы защиты микроконтроллера от чтения и записи. Влияние встроенного ИО учтено при нормировании метрологических характеристик газоанализаторов.

Внешнее программное обеспечение газоанализаторов разработано предприятием-изготовителем специально для обеспечения вывода результатов измерений из встроенной памяти газоанализаторов на персональный компьютер под управлением. ОС Windows версии ХР и выше. Внешнее ПО несет вспомогательные функции и является опциональным (поставляемым по отдельному заказу).

Внешнее ПО газоанализаторов имеет защиту от непреднамеренных и преднамеренных изменений, соответствующую уровню «низкий» по Р 50.2.077-2014, и не требует специальных средств защиты. Внешнее ПО газоанализаторов не оказывает влияния на метрологические характеристики газоанализаторов, так как не используется при выполнении измерений.

Идентификационные данные программного обеспечения газоанализаторов приведены в таблице 3.

Основные функции встроенного ПО:

- измерение выходных сигналов первичных преобразователей газоанализалора (далее дал чиков) и их преобразование в значения содержания определяемых компонентов;

- отображение измеренных значений и данных об исправности газоанализатора (сообщений об ошибках) на графическом ЖК-дисплее;

- обработка сигналов с клавиатуры и управление режимом работы газоанализатора;

- контроль внутренних параметров газоанализатора (заряд батареи, температура и т.д.);

- контроль целостности программных кодов ПО, настроечных и градуировочных констант.

Таблица 3 - Идентификационные данные программного обеспечения газоанализаторов

Основные функции внешнего ПО:

- прием результатов измерений от газоанализатора по интерфейсу связи USB 2.0;

- отображение принятых результатов измерений на экране ПК и сохранение их в па

мяти ПК.

Технические характеристики

Перечень определяемых компонентов, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 4.

Таблица 4 - Определяемые компоненты, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов

Предел допускаемой вариации показаний, в долях предела допускаемой основной погрешности:

Газоанализаторы оснащены устройствами световой и звуковой сигнализации и имеют два перестраиваемых порога срабатывания сигнализации по каждому измерительному каналу в пределах от 5 % до 95 % диапазона измерений.

Время срабатывания сигнализации по каналу СН, с, не более

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации, в долях предела допускаемой основной погрешности:

Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в пределах рабочих условий эксплуатации, в долях предела допускаемой основной погрешности:

Пределы допускаемой дополнительной погрешности от изменения влагосодержания анализируемой газовой смеси в пределах рабочих условий эксплуатации, в долях предела допускаемой основной погрешности:

Пределы допускаемой суммарной дополнительной погрешности от изменения содержания неизмеряемых компонентов анализируемой газовой смеси в пределах, указанных в таблице 5, в долях предела допускаемой основной погрешности:

Уровень звукового давления, создаваемого газоанализаторами при срабатывании сигнализации, дБ на расстоянии 1 м , не менее

Время установления показаний, Тад, с, не более:

- по каналам От, СО, СОэ, NO, СН:

- по каналам NO?, SO2, H2S, NH3:

Время прогрева газоанализаторов, с, не более:

Время непрерывной работы газоанализаторов без подзарядки аккумуляторной батареи, ч, не менее:

- при температуре окружающего воздуха не ниже 5 °C:

- при температуре окружающего воздуха не ниже минус 15 °C:

- при температуре окружающего воздуха не ниже минус 40

°C:                    ’          '                       ’                         '

0.5

15

0.5

0,2

0,5

0,5

80

30

60

180

20

6

3

Предел допускаемого интервала времени работы газоанализа

торов без корректировки показаний по газовым смесям, суток, не менее:                                                                                              90

Электрическое питание газоанализаторов осуществляется от встроенной Li-ion аккумуляторной батареи номинальным напряжением 8,4 В и емкостью 4 А-ч, либо от однофазной сети переменного тока напряжением (220±22) В частотой (5(н 1) Гц через внешний блок пита-ния/зарядное устройство с выходными параметрами постоянного тока 15 В/2,66 А, входящий в комплект поставки прибора.

Электрическая мощность, потребляемая газоанализаторами

при номинальном напряжении питании, В А , не более

Номинальный расход анализируемой газовой смеси, л/мин

Габаритные размеры газоанализаторов, мм, не более:

- длина:

- высота:

- ширина:

Масса газоанализаторов, кг, не более:

Лист № 7

Всего листов 9

80

1.5

Масса газоанализаторов в комплекте с принадлежностями, входящими в базовый комплект поставки, кг, не более:

Средняя наработка на отказ, ч, не менее:

Средний срок службы газоанализаторов, лет, не менее:

Степень защиты газоанализаторов от проникновения внутрь

твердых посторонних тел и воды по ГОСТ 14254:

Условия эксплуатации газоанализаторов:

- температура окружающей среды, °C:

- модификации «Полар-2» и «Полар-2 Ех»:                          от 0 до 45

- модификации «Полар-2 Т» и «Полар-2 Ех Т»:                  от минус 40 до

плюс 45

- атмосферное давление, кПа:                                      от 84,0 до 106,7

- относительная влажность, при температуре 35 °C и более низ

ких температурах без конденсации влаги, %:                                      от 0 до 95

Газоанализаторы предназначены для контроля воздуха рабочей зоны, загазованного только определяемыми компонентами. Предельные допускаемые значения содержания неизмеряемых компонентов в составе анализируемой среды указаны в таблице 5.

Таблица 5 - Допускаемое содержание неизмеряемых компонентов

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на шильд (наклейку), расположенный на нижней поверхности корпуса газоанализаторов.

Комплект ность средства измерений

Комплектность

Таблица 6 - Комплектность поставки газоанализаторов

Г 1римечание - Позиции, отмеченные знаком «*», поставляются по отдельному заказу.

Поверка

осуществляется по документу ПЭП-МП-002-2015 «Газоанализаторы многокомпонентные «Полар-2», исполнения 7.Х, 8.Х, 9.Х. Методика поверки», утвержденному ФГУП «ВНИ-ИМС» 23 апреля 2015 г.

Основные средства поверки:

- азот газообразный особой чистоты в баллоне под давлением по ГОСТ 9293-74;

- генератор газовых смесей ГГС, модификации ГГС-Р или ГГС-К ио ШДЕК.418313.900ТУ;

- государственные стандартные образцы-поверочные газовые смеси (ГСО-ПГС) состава О2/'№2 (№ 10530-2014), СО/ЪЬ (№ 10530-2014), NO/N2 (№ 10545-2014), NO2/N2 (№ 105452014). SO2/N2 (№ 10536-2014), II2S/N2 (№ 10536-2014), NH3/N2 (№№ 10546-2014, 10547-2014), C3H8/N2 (№ 10544-2014), CgHu/Ni (№ 10544-2014) в баллонах под давлением по ТУ 2114-01420810646-2014;

- двуокись углерода (СО2) газообразная высшего сорта по ГОСТ 8050-85 в баллоне под давлением. Объемная доля СО2 не менее 99,8 %;

- метан газообразный (СН4) высокой чистоты по ТУ 51-841-87 в баллоне под давлением. Объемная доля СН4 не менее 99,9 %.

Сведения о методах измерений

Методика измерений приведена в документе ПЛЦК.413411.002 РЭ «Газоанализаторы многокомпонентные «Полар-2». Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.578-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности».

ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».

ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний)).

'ГР ТС 012/2011 «Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах».

ПЛЦК.413411.002 ТУ «Газоанализаторы многокомпонентные «Полар-2». Технические условия».
