Газоанализаторы ЕН2000В

Назначение

Газоанализаторы ЕН2000В предназначены для непрерывного измерения содержания оксида углерода (СО), диоксида углерода (СО2), метана (СИД сероводорода (H2S), метилмеркаптана (CH3SH), ацетилена (С2Н2), диоксида серы (SO2), аммиака (NH3), гексафторида серы (SFg), оксида азота (NO) и закиси азота(МО2) в технологических газовых смесях и в воздухе.

Описание

Газоанализаторы ЕН2000В представляют собой автоматические, восстанавливаемые, показывающие и сигнализирующие измерительные приборы стационарного типа третьего порядка согласно ГОСТ Р 52931-2008, обеспечивающие возможность информационной связи с другими электротехническими устройствами.

Принцип действия газоанализатора основан на избирательном поглощении анализируемым компонентом инфракрасного излучения.

Г азоанализатор состоит из преобразователя ЕН200В и блокавторичногопреобразователя БВТТ-2В (далее - блок БВП-2). Для соединения преобразователя ЕН200В и блока БВП-2В используется кабель связи типа КИПвЭВ (не бронированный), входящий в состав преобразователя ЕН200В. Вывод информации осуществляется на жидкокристаллический индикатор, расположенный на лицевой панели блока БВП-2В. Конструктивное исполнение преобразователя ЕН200В и блока БВП-2В - настенное. Степень защиты оболочек преобразователя ЕН200В и блока БВП-2В - IP66 по ГОСТ 14254-96.

Газоанализаторы имеют унифицированный токовый выход, предназначенный для дистанционной передачи информации о содержании определяемого компонента в анализируемой смеси.

Газоанализаторы обеспечивают выдачу7 сигналов «ПОРОГ 1», «ПОРОГ 2» при превышении содержания определяемого компонента двух установленных пороговых значений и сигнала «НЕИСПРАВНОСТЬ».

Диапазон задания пороговых значений составляет от 0 до 100 % от верхнего предела диапазона измерении.

Газоанализатор имеет 102 исполнения, отличающихся диапазонами измерений, пределами основной погрешности и анализируемыми газами.

Газоанализатор относится к взрывобезопасному электрооборудованию и предназначен для использования:

- во взрывоопасных зонах производственного пространства, где возможно образование взрывоопасных газовых смесей категории ПА, ПВ, ПС группы Т1 - Т5;

- во взрывобезопасных зонах производственного пространства, где не предполагается наличие взрывоопасной среды в объёме, требующем специальных мер защиты.

Преобразователь ЕН200В и блок БВП-2В имеют:

- вид взрывозащиты - «Взрывонепроницаемая оболочка "d"»;

- маркировку взрывозащиты с обозначением особых условий применения - «1 ExdIICT5, +5 °C < ta < +50 °C».

Внешний вид газоанализатора ЕН2000В показан на рисунках 1 и 2.

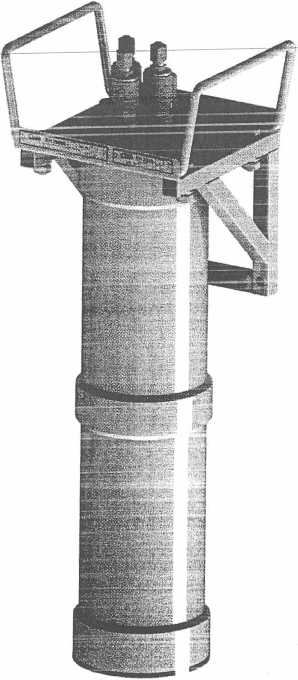

Рисунок 1 - Блок БВП-2В

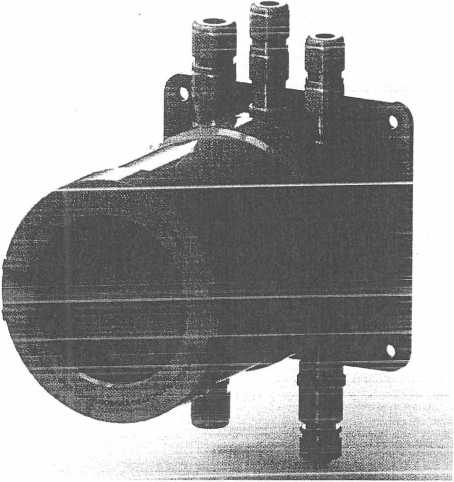

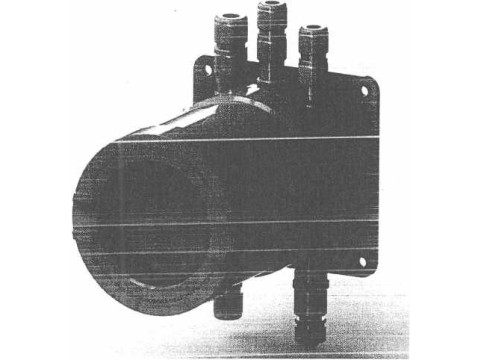

Рисунок 2 - преобразователь ЕН200В

Программное обеспечение

Программное обеспечение газоанализатора включает встроенную программу ЕН2000В.01.01, предназначенную для выдачи информации о времени прогрева, о времени наработки газоанализатора, о наличии неисправности, а также для установки порогов и проверки срабатывания сигнализации.

Защита программного обеспечения газоанализаторов реализована изготовителем на

Лист № 3

Всего листов 10 этапе производства, путем установки системы защиты микроконтроллера от чтения и записи.

Защита программного обеспечения от преднамеренных изменений обеспечивается путем применения специнструмента для открытия корпуса блока БВП-2В.

Защита программного обеспечения от непреднамеренных изменений обеспечивается отсутствием возможности изменения программного обеспечения с кнопок управления газоанализатора.

Защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО газоанализаторов осуществляется за счет того, что доступ к меню газоанализаторов и проведению калибровки осуществляется при введении кода доступа.

Уровень защиты программного обеспечения газоанализатора - А в соответствии с МИ 3286-2010.

Идентификационные данные программного обеспечения

Метрологические и технические характеристики                         ___

-----1 Газоанализаторы обеспечивают выдачу результатов измерений в виде цифровых показаний, выраженных в объёмных долях (% или млн-1) или в виде массовой концентрации (г/м3 или мг/м3), а также унифицированного аналогового сигнала постоянного тока в диапазоне (4 - 20) мА или (0 - 5) мА.

2 Перечень основных исполнений газоанализаторов в зависимости от анализируемого компонента, диапазоны измерений и пределы основной погрешности газоанализаторов приведены в таблице 1.

3 Пределы допускаемой дополнительной приведённой погрешности газоанализатора от изменения температуры окружающей среды на каждые 10 °C в диапазоне рабочих температур составляют ± 4 %.

4 Пределы допускаемой абсолютной погрешности газоанализатора на СО от изменения содержания в анализируемой газовой смеси диоксида углерода (СО2) на 10 % в пределах рабочих условий составляют ±0,0050 % об. Дополнительная погрешность нормирована для следующих диапазонов измерений: (0 - 200) млн-1; (0-500) млн-1; (0-1000) млн-1; (0-0,2)%; (0-0,5)%.

5 Предел допускаемой приведённой погрешности срабатывания сигнального устройства составляет 0,2-у.

6 Предел допускаемого времени установления показаний Тод при номинальном значении расхода анализируемой газовой смеси составляет не более 5 с.

7 Предел допускаемого времени работы газоанализатора без корректировки показаний (выходного сигнала) составляет 30 сут.

8 Время прогрева газоанализатора, отсчитываемое от момента его включения до момента установления показаний (выходного аналогового сигнала), составляет не более 60 мин.

9 Диапазон выходного аналогового сигнала (устанавливается по выбору потребителя) -(0 — 5) мА или (4 — 20) мл.

10 Габаритные размеры изделий, входящих в состав газоанализатора, составляют не более:

а) преобразователя ЕН200В (без кабеля связи):

1) ширина...............................................................................260 мм;

2) высота................................................................................700 мм

3) глубина...............................................................................210 мм;

б) блока вторичного преобразователя БВП-2В:

1) ширина...............................................................................350 мм;

2) высота................................................................................200 мм;

3) глубина...............................................................................280 мм.

Масса изделий, входящих в состав газоанализатора, составляет не более:

а) преобразователя ЕН200В......................................................24 кг;

б) блока БВП-2В........................................................................17 кг.

11 Напряжение питания переменного тока частотой 50/60 Гц, ~ (187 - 253) В.

12 Потребляемая мощность не более 40 В-А.

13 Показатели надежности:

- средняя наработка на отказ не менее 15000 ч;

- суммарный средний срок службы и средний срок сохраняемости не менее 10 лет.

14 Условия эксплуатации газоанализатора и параметры анализируемой газовой смеси приведены в таблице 2.

Таблица 1

Примечание - Исполнения газоанализатора, содержащие в наименовании букву «А», отличаются от соответствующих исполнений без буквы «А» тем, что их настройка и поверка проводятся на ПГС с меньшими по значению пределами погрешности аттестации.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель газоанализатора, а также на титульный лист паспорта и Руководства по эксплуатации.

Комплектность

Комплект поставки газоанализатора ЕН2000В приведен в таблице 3.

Таблица 3

Поверка

Поверка осуществляется в соответствии с Приложением Е к Руководству по эксплуатации ЛНПК2.840.201 РЭ «Газоанализатор ЕН2000В. Методика поверки» утвержденным ОАО «Центрохимсерт» 10 июня 2014 г.

Основные средства поверки:

- ГСО-ПГС в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 (ГСО: 10241-2013, 9738-2011, 9783-2011, 3750-87, 9784-2011, 9786-2011, 3760-87, 3758-87, 3759-87, 3760-87, 9741-2011, 3769-87, 9742-2011, 3777-87, 9743-2011, 3783-87, 3785-87, 9762-2011, 10240-2013, 3808-87, 3810-87, 9745-2011, 3814-87, 3816-87, 3819-87, 3827-87, 3831-87, 3834-87, 3835-87, 9746-2011, 3839-87, 9746-2011, 9761-2011, 3857-87, 3858-87, 9747-2011, 3862-87, 3865-87, 9748-2011, 9749-2011, 9750-2011, 3885-87, 9751-2011, 3892-87, 3894-87, 9864-2011, 9865-2011, 8372-2003, 8373-2003, 9138-2008,4276-88, 9788-2011, 9196-2008, 9197-2008, 9157-2008, 9201-2008, 9202-2008, 10347-2013, 9189-2008, 4013-87, 9190-2008, 10323-2013, 9536-2010,9548-2010,9207-2008, 9170-2008,10251-2013);

- азот газообразный высокой чистоты по ГОСТ 9293-74;

- эталоны сравнения - газовые смеси 06.02.007, 06.02.004, 06.02.005, 06.02.013, 06.02.017, 06.02.014;

- генератор газовых смесей ГГС-Р ШДЕК418313.009 ТУ.

Сведения о методах измерений

Газоанализаторы ЕН2000В Руководство по эксплуатации ЛНПК2.840.201 РЭ.

Газоанализаторы ЕН2000В Технические условия ЛНПК2.840.201 ТУ.

Нормативные документы

ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 30852.0-2002 (МЭК 60079-1:1998) Электрооборудование взрывозащищенное. Часть 0 .Общие требования

ГОСТ 30852.1-2002 (МЭК 60079-1:1998) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».

ЛНПК2.840.201 ТУ Газоанализаторы ЕН2000В Технические условия 4215-013-29035580-2013.

Рекомендации к применению

1. Осуществление деятельности в области охраны окружающей среды.

2. Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
