Газоанализаторы СВЕТ

Назначение

Газоанализаторы СВЕТ (далее газоанализаторы) предназначены для измерений объемной доли азота в газообразном техническом аргоне и аргоне высокой степени очистки.

Описание

Г азоанализаторы представляют собой оптические, автоматические, стационарные, цифровые, одноканальные, показывающие приборы непрерывного действия.

Принцип действия газоанализаторов основан на измерении интенсивности излучения молекулярной полосы азота, возбуждаемого электрическим разрядом в анализируемом газе. При стабильных условиях разряда интенсивность излучения пропорциональна объемной доле азота в разрядном промежутке камеры датчика.

Выделение излучения молекулярной полосы азота 357,6 нм из общего излучения разряда производится узкополосным интерференционным фильтром Zmax = (358±3) нм, АХо,5< 6 нм. Фотометрирование излучения, прошедшего через фильтр, производится при помощи фотоэлектронного усилителя. Ток ФЭУ преобразуется в блоке измерений газоанализатора в цифровой сигнал, пропорциональны!! концентрации азота в аргоне., который выдается на цифровое табло измерительного прибора, и унифицированный выходной сигнал 4-20 мА, предназначенный для информационной связи с другими изделиями.

Газоанализаторы состоят из двух блоков, объединенных в общем каркасе: блока измерений и датчика.

Блок измерений содержит платы питания, платы электрических схем, цифровое табло, элементы индикации и органы управления.

В датчике размещены элементы и узлы газовой схемы, фотоэлектронный датчик, термостат, платы электрических схем.

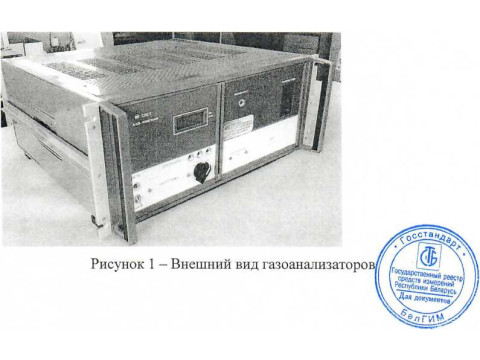

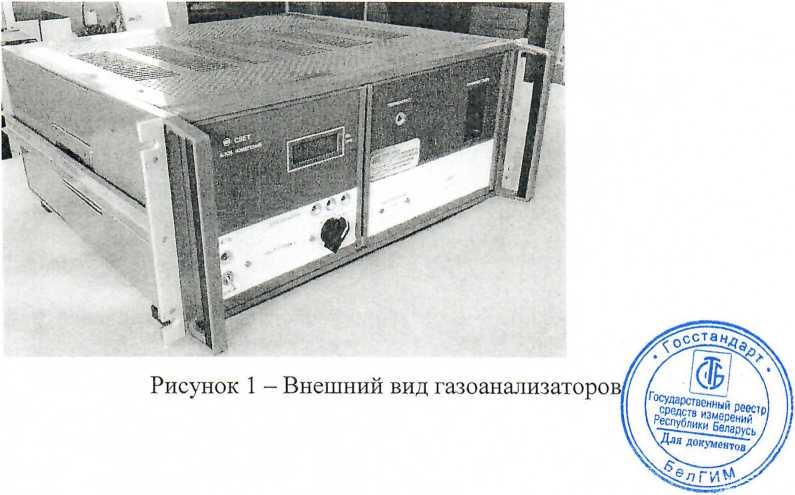

Внешний вид газоанализатора приведен на рисунке 1.

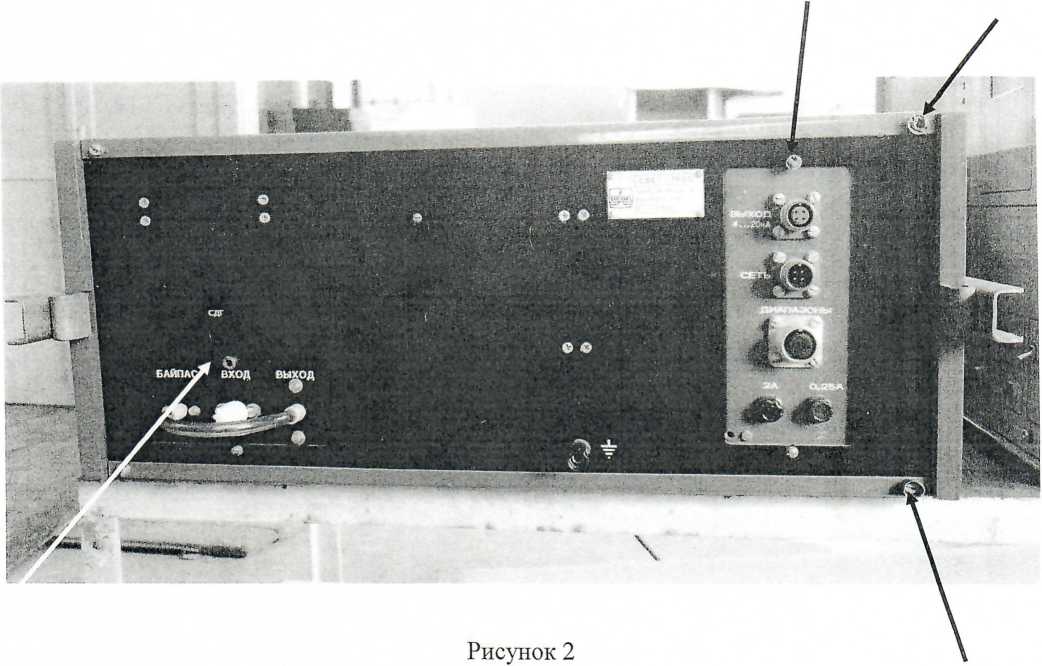

Места для пломбирования расположены на задней панели газоанализатора, обозначены стрелками на рисунке 2.

Технические характеристики

1 Диапазоны измерений объемной доли азота в аргоне от 0 до 10 и от 0 до 100 млн'1.

2 Диапазон показаний объемной доли азота в аргоне от 0 до 1000 млн'1.

3 Г азоанализатор для каждого диапазона измерений и диапазона показаний имеет выходной унифицированный сигнал 4-20 мА для информационной связи с другими изделиями по ГОСТ 26.011-80.

4 Пределы допускаемой основной приведенной (к наибольшему значению диапазона измерений) погрешности газоанализатора уор равны:

- ±20 % для диапазона измерений 0-10 млн'1;

- ±10 % для диапазона измерений 0-100 млн'1.

5 Предел допускаемого времени установления показаний и выходного сигнала То,9 2 мин.

6 Время прогрева газоанализатора с момента включения электрического питания не более 1 ч.

7 Электрическое питание газоанализатора осуществляется от сети переменного 22

тока напряжением (220± —) В частотой (50±1) Гц.

8 Мощность, потребляемая газоанализатором не более 100 Вт.

9 Габаритные размеры газоанализатора не более 530x220x330 мм.

10 Масса газоанализатора не более 25 кг.

11 Условия эксплуатации:

- температура окружающей среды и анализ: плюс 50 °C;                                        h атмосферное давление от 84 до 106,7 кПа;

таза от плюс 5 до

- относительная влажность окружающего воздуха до 80 %;

- давление анализируемого газа от 0,1 до 15 МПа.

12 Средняя наработка газоанализатора на отказ не менее 20000 ч.

13 Средний срок службы газоанализатора не менее 8 лет.

Знак утверждения типа

наносится на переднюю панель корпуса газоанализатора методом сеткографии и в эксплуатационную документацию методом ксерокопирования по правилам ПР 50.2.009-94.

Комплектность

В комплект поставки газоанализатора входят:

- газоанализатор СВЕТ 5К2.840.043;

- “Газоанализатор СВЕТ. Руководство по эксплуатации” 5К2.840.043 РЭ;

- комплект запасных частей 5К4.070.217;

- комплект принадлежностей 5К4.072.099;

- комплект монтажных частей 5К4.075.111;

- комплект электрических принципиальных схем 5К4.079.040.

Поверка

проводится в соответствии с разделом 6 руководства по эксплуатации 5К2.840.043 РЭ, согласованным с ФГУП ВС НИИФТРИ 10.07.2001 г.

Эталоны и вспомогательные средства поверки, используемые при поверке газоанализатора:

- поверочные газовые смеси: азот в аргоне ТУ 6-16-2956-92 с объемной долей азота:

2-8, 15-30, 50-90 % с погрешностью аттестации: ±10, ±5, ±5 %, соответственно;

- мегаомметр постоянного тока 0-200 МОм, класс точности 1,0 с рабочим напряжением

500 В;

- манометр образцовый 0-100 кПа, класс точности 0,4;

- секундомер 0-60 с, 0-30 мин, класс точности 3,0;

- миллиамперметр постоянного тока 0-30 мА, класс точности 0,2;

- прибор комбинированный (тестер) Ц4360, класс точности 2,5.

Сведения о методах измерений

Сведения о методиках (методах) измерений ОДК приведены в руководстве по эксплуатации 5К2.840.043 РЭ.

Нормативные документы

ГОСТ Р 52931-2008 “Приборы контроля и регулирования технологических процессов. Общие технические условия”.

ГОСТ 8.578-2008 “ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах”.

Газоанализатор СВЕТ. Технические условия 5К1.552.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции, установленным законодательством Российской Федерации обязательным требованиям
