Газосигнализаторы СЕНС СГ-ДГ (далее - газосигнализатор) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации горючих газов в окружающем воздухе и сигнализации о потенциальной опасности взрыва.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5987 16 |
| Наименование | Газосигнализаторы СЕНС СГ-ДГ |
| Год регистрации | 2016 |
| Номер сертификата | 10370 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2019-06-11 |
| Получатель сертификата | ООО "НПП "СЕНСОР", г. Заречный Пензенской обл., Россия (RU) |
Производитель / Заявитель
ООО "НПП "СЕНСОР"
Адрес: 440600, г. Заречный Пензенской обл., ул. Братская, 10
Контакты: (841-49) 5-37-25 // (841-2) 52-35-03
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при наличии соответствующих ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по СЕНС.413347.007МП (2014 г.). |
| Признание поверки | Первичная при выпуске из производства: Пензенский ЦСМ (аттестат аккредитации - №RA.RU.311320, шифр поверительного клейма - ВМ)(НТК №04-16). |
Поверители
Скачать
|
Описание типа РБ 03 09 5987 16 [2016-08-12]
rb-03-09-5987-16_2016-08-12.pdf
|
Скачать |
Описание типа
Назначение
Газосигнализаторы СЕНС СГ-ДГ (далее - газосигнализатор) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации горючих газов в окружающем воздухе и сигнализации о потенциальной опасности взрыва.
Описание
Принцип действия газосигнализатора основан на преобразовании с помощью оптического датчика значений концентрации горючего газа в измерительный сигнал, пропорциональный содержанию определяемого компонента в воздухе и выработке световых и управляющих сигналов в соответствии с алгоритмом работы газосигнализатора.
Газосигнализаторы имеют варианты исполнения в зависимости от поверочного компонента, интерфейса выходного сигнала, наличия сигнальных реле в соответствии с таблицей 1.
Таблица 1
|
Исполнение |
Поверочный компонент |
Определяемый компонент |
Интерфейс выходного сигнала/протокол |
Сигнальные реле |
|
1 |
2 |
3 |
4 |
5 |
|
СЕНС СГ-ДГ- RS485-4/20-Р |
пропан (С3Н8) |
пропан (С?Н«). бутан (С4Н10), пентан (С5Н12), гексан (QHu) |
Линия СЕНС/ протокол СЕНС; RS-485/ протокол ModBus; Аналоговый токовый выходной сигнал (4.. .20) мА по ГОСТ 26.011-80. |
есть |
|
СЕНС СГ-ДГ- RS485-4/20 |
нет | |||
|
СЕНС СГ-ДГ-Л8485-Р |
Линия СЕНС/ протокол СЕНС; RS-485/ протокол ModBus. |
есть | ||
|
СЕНС СГ-ДГ-Л8485 |
нет | |||
|
СЕНС СГ-ДГ-4/20-Р |
Линия СЕНС/ протокол СЕНС; Аналоговый унифицированный токовый выходной сигнал (4.. .20) мА по ГОСТ 26.011-80. |
есть | ||
|
СЕНС СГ-ДГ-4/20 |
нет | |||
|
СЕНС СГ-ДГ-Р |
Линия СЕНС/ протокол СЕНС |
есть | ||
|
СЕНС СГ-ДГ |
нет |
Продолжение таблицы 1
|
1 |
2 |
• 3 |
4 |
5 |
|
СЕНС СГ-ДГ-СН4-RS485-4/20-P |
метан (СЕЦ) |
метан (СЩ) |
Линия СЕНС/ протокол СЕНС; RS-485/ протокол ModBus; Аналоговый унифицированный токовый выходной сигнал (4.. .20) мА по ГОСТ 26.011-80. |
есть |
|
СЕНС СГ-ДГ-СН4- RS485-4/20 |
нет | |||
|
СЕНС СГ-ДГ-СЩ-RS485-P |
Линия СЕНС/ протокол СЕНС; RS-485/ протокол ModBus. |
есть | ||
|
СЕНС СГ-ДГ-СН4- RS485 |
нет | |||
|
СЕНС СГ-ДГ-СН4-4/20-Р |
Линия СЕНС/ протокол СЕНС; Аналоговый унифицированный токовый выходной сигнал (4.. .20) мА по ГОСТ 26.011-80. |
есть | ||
|
СЕНС СГ-ДГ-СЕЦ-4/20 |
нет | |||
|
СЕНС СГ-ДГ- СН4-Р |
Линия СЕНС/ протоко л СЕНС |
есть | ||
|
СЕНС СГ-ДГ- СН4 |
нет |
Тип газосигнализатора - стационарный, автоматический, электрический, одноканальный, непрерывного действия, с верхним пределом измерений содержания горючих газов и паров до 100% нижнего концентрационного предела распространения пламени (воспламенения) (НКПР). Газосигнализатор является автономным газоаналитическим прибором и относится к электрооборудованию II группы по ГОСТ Р 52350.29.1-2010.
Метод измерений - прямой, инфракрасная абсорбция.
Способ отбора пробы - диффузионный.
Внешний вид газосигнализатора показан на рисунке 1.

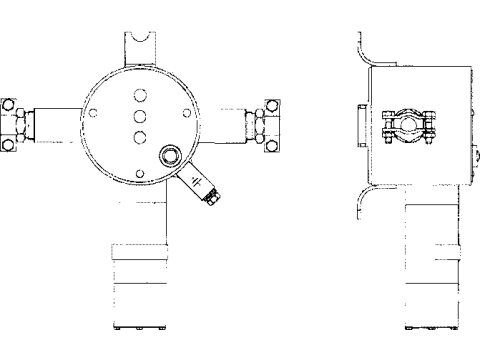

Рисунок 1 - Внешний вид газосигнализатора СЕНС СГ ДГ
Конструкция газосигнализатора обеспечивает ограничение доступа к внутренним элементам с целью предотвращения несанкционированного доступа, схема пломбировки от несанкционированного доступа приведена на рисунке 2. Степень защиты от пыли и влаги по ГОСТ 14254-96, соответствует IP66.
Газосигнализатор выполнен во взрывозащищённом исполнении и имеет виды взрывозашиты “взрывонепроницаемая оболочка” “d” и “искробезопасная электрическая цепь “i” уровня “ib”.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Газосигнализаторы имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, г.к. пользователь не имеет к нему доступа.
ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Метрологически значимые параметры защищены от преднамеренного или случайного изменения.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификацион ныи номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное программное обеспечение датчика газа |
ВПОДГ |
А92Х |
- | |
|
Встроенное программное обеспечение блока индикации |
ВПОБИ |
А91Х |
- |
- |
В и дентификационном номере ПО X - номер версий ПО, в зависимости от варианта исполнения газосигнализатора, приведён в руководстве по эксплуатации.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
Технические характеристики
Диапазон измерений, % НКПР от 0 до 100
Пределы допускаемой основной абсолютной погрешности
|
измерений (АД |
±3 % НКПР или ±5 % от показаний* |
|
Вариация выходного сигнала ($), не более Пределы допускаемой дополнительной погрешности измерений при изменении температуры в диапазонах: |
Ад |
|
- (от минус 10 до плюс 40) °C |
±5 % НКПР, или ±10 % от показаний* |
|
- (от минус 40 до минус 10) °C и (от плюс 40 до плюс 60) °C |
±10 % НКПР, или ±20 % от показаний* |
|
Пределы допускаемой дополнительной погрешности измерений при изменении давления окружающей среды в диапазоне от 80 до 120 кПа |
±1,5 % НКПР или ± 5 % от показаний* при изменении давления на каждые 3,3 кПа |
|
Пределы допускаемой дополнительной погрешности измерений при изменении относительной влажности окружающей среды от 0 до 98 % |
±5 % НКПР или ±15% от показаний* |
при температуре 40 °C и относительной влажности 50 %
Время прогрева, с, не более
Время установления показаний t(90), с, не более
Количество настраиваемых порогов аварийной сигнализации, шт.
Рабочие условия эксплуатации
|
- диапазон температур, °C - атмосферное давление, кПа - верхний предел влажности, % Напряжение питания постоянного тока, В: |
от минус 40 до плюс 60 от 80 до 120 98 |
|
- номинальное - допустимое Потребляемая мощность, Вт, не более Габаритные размеры (длина, ширина, высота), мм, не более Масса, кг, не более |
9 от 4,5 до 30 2 250x200x100 2 |
Знак утверждения типа
наносится типографским способом на титульный лист (правый верхний угол) руководства по эксплуатации.
Комплектность
|
Газосигнализатор СЕНС СГ-ДГ Руководство по эксплуатации. СЕНС.413347.007РЭ Методика поверки. СЕНС.413347.007МП Адаптер для подачи ПГС |
1 шт. 1 шт. 1 шт. 1 шт. (по заказу). |
* - принимается большее значение из вычисленных.
Поверка
осуществляется в соответствии с документом СЕНС.413347.007МП «Газосигнализаторы СЕНС СГ-ДГ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 25.04,2014 г.
Основные средства поверки:
-ГСО-ПГС по ТУ 6-16-2956-92 (с изм. №№ 1, 2, 3, 4, 5, 6, 7), в баллонах под давлением состава CH4-N2 (ГСО-ПГС 9750-2011);
-ГСО-ПГС по ТУ6-16-2956-92 (с изм. №№ 1, 2, 3, 4, 5, 6, 7), в баллонах под давлением состава C3H8-N2 (ГСО-ПГС 9142-2008).
Сведения о методах измерений
Метод измерений описан в документе «Газосигнализаторы СЕНС СГ-ДГ. Руководство по эксплуатации», СЕНС.413347.007РЭ.
Нормативные документы
1 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
2 ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы.
Общие технические требования и методы испытаний газоанализаторов горючих газов».
3 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
Рекомендации к применению
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
