Дефектоскопы ультразвуковые Phasor XS
| Номер в ГРСИ РФ: | РБ 03 20 3964 16 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | "GE Sensing & Inspection Technologies GmbH", Германия |
Дефектоскопы ультразвуковые Phasor XS (далее- дефектоскопы) предназначены для обнаружения дефектов контролируемых объектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, измерения глубины их залегания и координат их залегания и отношений амплитуд сигналов от дефектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 3964 16 |
| Наименование | Дефектоскопы ультразвуковые Phasor XS |
| Год регистрации | 2016 |
| Номер сертификата | 10198 |
| Дата регистрации | 2016-01-28 |
| Срок действия | 2021-01-28 |
| Получатель сертификата | фирма "GE Sensing & Inspection Technologies GmbH", Германия (DE) |
Производитель / Заявитель
фирма "GE Sensing & Inspection Technologies GmbH"
Адрес: Robert-Bosch-Str.3, 50354 Hurth
Контакты: +49 2233 601103
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1895-2016. |
Поверители
Скачать
|
Описание типа РБ 03 20 3964 16 [2016-05-25]
rb-03-20-3964-16_2016-05-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 3964 16 [2009-04-25]
rb-03-20-3964-16_2009-04-25.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы ультразвуковые Phasor XS (далее- дефектоскопы) предназначены для обнаружения дефектов контролируемых объектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, измерения глубины их залегания и координат их залегания и отношений амплитуд сигналов от дефектов.
Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, машиностроительная, авиационная, автомобильная, судостроительная и другие отрасли промышленности.
Описание
Дефектоскопы Phasor XS - портативные ультразвуковые дефектоскопы, сочетающие функции фазированной решетки и стандартного ультразвукового дефектоскопа.
Принцип действия дефектоскопов осноран на способности ультразвуковых колебаний (далее УЗК) распространяться в контролируемых изделиях и отражаться от внутренних дефектов и границ материалов.
При использовании в режиме фазированной решетки, дефектоскоп имеет функцию секторного сканирования, которая улучшает возможность распознавания дефектов и повышает продуктивность контроля посредством сканирования большего объема площади за единицу сканирования.
Преимущества дефектоскопа - электронно-управляемый выбор конкретного угла ввода ультразвука. Возможно программирование преобразователя на несколько углов и величин фокуса без смены самого датчика. Угловая фазированная решетка посредством электронной фокусировки управляемого луча охватывает более крупный участок и исключает необходимость подключать и переподключать преобразователи для проведения контроля. Это обеспечивает быстрый контроль сварных швов и удобство применения дефектоскопа в труднодоступных местах.
Питание дефектоскопов осуществляется от внешнего источник^«йгщ^ком-плекта литий- ионных аккумуляторных батарей. (('[ (йА \ А
Дефектоскоп отключается автоматически, если заряд батарей слишком мал для обеспечения надежной работы прибора. Установленные параметры сохраняются и восстанавливаются при повторном включении дефектоскопа.
Место нанесения знака поверки приведено в приложении А настоящего опиисания типа.
Внешний вид дефектоскопов приведен на рисунке 1.

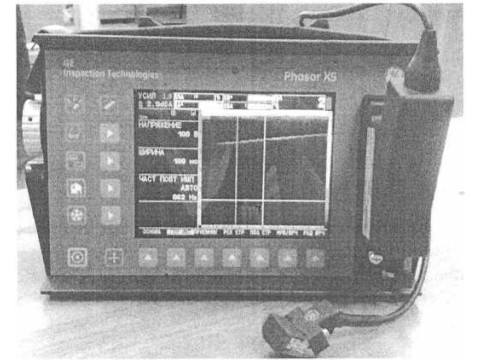

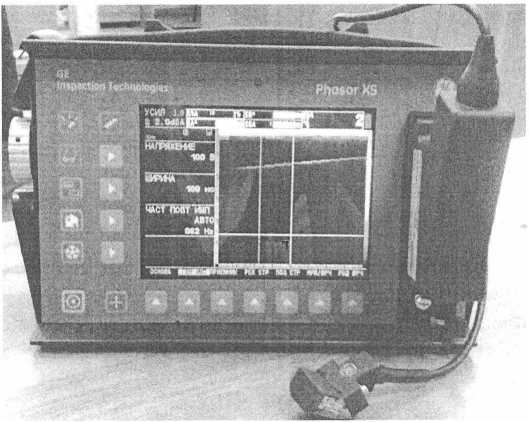

Рис. 1 Внешний вид дефектоскопа
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики дефектоскопов приведены в таблицах 1-4.
Таблица 1
|
Наименование характеристики |
’Значение характеристики для двух режимов дефектоскопа | ||
|
стандартный |
фазированная решетка | ||
|
1 |
2 |
3 | |
|
Диапазон измерения глубины залегания (для скорости 5900 м/с), мм |
от 5 до 14000 |
от 5 до 1800 | |
|
Предел^! допускаемой абсолютной погрешности глубиномера, мм |
±0,005Н, где Н - установленный диапазон контроля | ||
|
Пределы допускаемой абсолютной погрешности измерения координат отражателей X, У (для стандартного режима работы) и R, У (для режима работы с фазированной решеткой) в диапазоне глубин залегания от 5 до 40 мм, мм |
±(2,0+0,ОЗУ), ±(2,0+0,03Х), где У, X - измеряемые координаты отражателей |
±(2,0+0,ОЗУ), ±(2,0+0,03R), где У, R -измеряемые координаты отражателей | |
|
Пределы допускаемой погрешности при измерения отношений амплитуд сигналов, дБ |
‘Л ±2,0 | ||
|
Диапазон частот, МГц |
От 0,3 до 15 |
От 0,6 до 6,5 | |
|
Абсолютная погрешность настройки порогового индикатора, дБ, не более |
0,3 | ||
|
Допускаемые отклонения ступеней усиления 2 дБ, 20 дБ, 60 дБ от номинальных значений; дБ |
±0,3; ±1,0; ±2,0 |
! II | |
БегЛ.
таблицы 1
|
1 |
2 |
3 |
|
Допускаемое отклонение эффективной частоты эхосигнала от номинального значения, %, не более |
±15 | |
|
Допускаемые уровни эхосигналов от отражателей для преобразователей ультразвуковых |
приведены в таблице 2 | |
|
Динамический диапазон временной регулировки чувствительности, дБ, не менее |
40 | |
|
Запас чувствительности, дБ, не менее |
6 | |
|
Допускаемое отклонение угла ввода ультразвуковых колебаний от номинального значения, градус, не более |
±2 | |
|
Допускаемые значения параметров генератора импульсов возбуждения |
приведены в таблице 3 |
приведены в таблице 4 |
|
Номинальное напряжение питания постоянного тока, В |
14,4 (литиевая батарея) | |
|
Диапазон рабочих температур, °C |
От 0 до плюс 50 | |
|
Средний срок службы, лет, не менее |
8 | |
|
Масса, кг, не более |
4,0 | |
Таблица 2.
эхосигналов от
|
PHASOR XS |
Диаметр |
Глубина |
Уровень эхосигнала |
|
в комплекте с |
отражателя, |
залегания |
от отражателя, |
|
преобразователями |
мм |
отражателя, мм |
дБ |
|
4 MHz 16EL8x9 |
1,6 |
10 |
10±6 |
|
1,6 |
40 |
20±6 | |
|
2,25MHz 16EL 16x13 |
1,6 |
10 |
10±6 |
|
1,6 |
40 |
10±6 | |
|
5 MHz 32EL 16x10 |
1,6 |
10 |
10±6 |
|
1,6 |
40 |
16±6 | |
|
MWB 70-4E |
1,6 |
2 |
58±6 |
|
1,6 |
, 40 |
82±6 | |
|
MWB 60-4E |
1,6 |
2 |
50±6 |
|
1,6 |
40 |
68±6 | |
|
MWB 60-2 E |
1,6 |
2 |
44±6 |
|
1,6 |
40 |
64±6 | |
|
MWB 45-2 E |
1,6 |
5 |
42±6 |
|
1,6 |
50 |
60±6 | |
|
MWB 45-4 E |
1,6 |
5 |
48±6 |
|
1,6 |
50 |
56±6 | |
|
WK 45-2E |
1,6 |
15 |
58±6 |
|
1,6 |
50 |
58±6 | |
|
MB4S EN |
1,6 |
15 |
44±6 |
|
1,6 |
180 |
76±6 | |
|
SEB4 EN |
1,6 |
2 |
80±6 |
|
1,6 |
30 |
74±6 __________ | |
|
SEB1E |
3,2 |
, 15 |
76±&^^S> |
|
3,2 |
90 |
8# \ |
\ SenapW
Таблица 3. Допускаемые значения параметров генератора импульсов возбуждения в __________стандартном (традиционном) режиме работы________________________
|
УстанЬвленные параметры |
Амплитуда, В |
Длительность импульса на уровне 0,5 амплитуды, нс |
Длительность фронта, нс | ||
|
Напряжение |
Энергия |
Демпфирование, Ом | |||
|
Высокий |
Высокий |
50 |
от -227 до -185 |
не более 30 |
не более 15 |
|
Высокий |
Низкий |
50 |
от -205 до -167 |
не более 12 | |
|
Низкий |
Высокий |
50 |
от -125 до -103 |
не более 30 | |
|
Низкий |
Низкий |
50 |
от -172 до -140 |
не более 12 | |
|
Высокий |
Высокий |
1000 |
от -257 до *211 |
не более 46 | |
|
Высокий |
Низкий |
1000 |
от -255 до -209 |
не более 16 | |
|
Низкий |
Высокий |
1000 |
от -141 до -115 |
не более 46 | |
|
Низкий |
Низкий |
1000 |
от -209 до -171 |
не более 16 | |
Таблица 4. Допускаемые значения параметров генератора импульсов возбуждения в _________режиме работы с фазированными решетками___
|
। Установленные параметры |
Размах (на нагрузке 50 Ом), В |
Длительность фронта, нс | |
|
150 В |
100 нс |
не менее 75 |
не более 15 |
|
100 В |
100 нс |
не менее 50 | |
|
50 В |
100 нс |
не менее 25 | |
|
150 В |
130 нс |
не менее 75 | |
|
100 В |
130 нс |
не менее 50 | |
|
50 В |
130 нс |
не менее 25 | |
|
150 В |
250 нс |
не менее 75 | |
|
100 В |
250 нс |
не менее 50 | |
|
50 В |
250 нс |
не менее 25 | |
|
150 В |
220 нс |
не менее 75 | |
|
100 В |
220 нс |
не менее 50 | |
|
50 В |
220 нс |
не менее 25 | |
Знак Утверждения типа
Знак Утверждения типа наносится на титульном листе руководства по эксплуатации методом печати.
Комплектность
Комплект поставки дефектоскопов указан в таблице 5.
Таблица 5
|
Дефектоскоп ультразвуковой (электронный блок) Пьезолектрические преобразователи Контактная жидкость Литий-ионные аккумуляторные батареи Зарядное устройство для аккумуляторных батарей |
1 шт в соответствии с заказом 1 бутылка 1 шт. 1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МРБ МП.1895-2016 |
1 экз. |
Государственный реестр средств измерений Республики Беларусь
Технические документы
Техническая документация фирмы "GE Sensing and Inspection Technologies GmbH", Германия.
Методика поверки МРБ МП. 1895-2016 "Дефектоскопы ультразвуковые Phasor XS".
Заключение
Дефектоскопы ультразвуковые Phasor XS соответствуют требованиям технической документации фирмы "GE Sensing and Inspection Technologies GmbH", Германия.
Дефектоскопы соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответствии ТС N RU Д-115.АЯ46.В.63487 от 15.11.2013).
Межповерочный интервал - не более 12 месяцев (для дефектоскопов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY /112 02.1.0.0025.
г. Минск, Старовиленский тракт, 93.
Тел. 334-98-13
