Дефектоскопы вихретоковые "PELENG" ВД-100"
| Номер в ГРСИ РФ: | РБ 03 20 5998 16 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "Алтек-Наука", г. Санкт-Петербург |
|
Описание типа РБ 03 20 5998 16 [2016-07-15]
rb-03-20-5998-16_2016-07-15.pdf
|
Скачать |
Дефектоскопы вихретоковые «PELENG» ВД-100 (далее по тексту - дефектоскопы) предназначены для выявления и измерения параметров дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных металлов и сплавов
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 5998 16 |
| Наименование | Дефектоскопы вихретоковые "PELENG" ВД-100" |
| Год регистрации | 2016 |
| Номер сертификата | 10381 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2018-12-09 |
| Получатель сертификата | ООО "Алтек-Наука", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "Алтек-Наука"
Адрес: 2-я Советская ул., д. 18, лит. Б, пом. 3-Н, г. Санкт-Петербург, 191024
Контакты: (812) 676-76-62
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ДШЕК.412235.001 ИЗ (2013 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "Алтек-Инвест" (аттестат аккредитации - № РОСС RU. 310044, шифр поверительного клейма - ГДН)(НТК №04-16). |
Поверители
Скачать
|
Описание типа РБ 03 20 5998 16 [2016-07-15]
rb-03-20-5998-16_2016-07-15.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы вихретоковые «PELENG» ВД-100 (далее по тексту - дефектоскопы) предназначены для выявления и измерения параметров дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных металлов и сплавов
Описание
Принцип действия дефектоскопа основан на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых в объект контроля этим полем с использованием вихретокового преобразователя (ВТП).
Для обнаружения различно ориентированных внутренних дефектов в работе дефектоскопов реализуется фазовый и амплитудный методы обработки сигналов.
Блок электронный (БЭ) включает в себя частотный генератор, выходной усилитель, входной усилитель, аналого-цифровой преобразователь, устройство цифровой обработки сигналов, микроконтроллер, преобразователь напряжения, клавиатуру и дисплей. Фотография общего вида дефектоскопа представлена на рисунке 1. Устройством обработки является микропроцессорная система, совместно с программным обеспечением (ПО), осуществляющая работу дефектоскопов во всех режимах.
Дефектоскопы являются одноканальной системой вихретокового контроля.
Общий вид дефектоскопов представлен на рисунке 1.

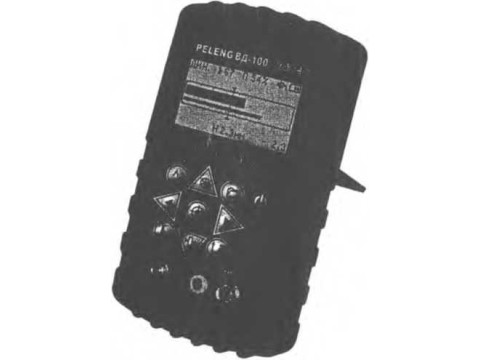

Рисунок 1 - Общий вид дефектоскопа
Программное обеспечение
На дефектоскопе установлено программное обеспечение «Дефектоскоп вихретоковый "PELENG" ВД-100», которое используется для настройки дефектоскопа, сбора и обработки информации.
ПО обладает многоуровневой системой доступа. При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики дефектоскопа.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений - «А» в соответствии с МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ВИХРЕТОКОВЫЙ ДЕФЕКТОСКОП «PELENG» ВД-100 |
1.1 или выше |
_* |
_* |
* Доступ к ПО имеют лишь сервисные инженеры фирмы-производителя.
Технические характеристики
Таблица 2
|
Номинальное значение частоты заполнения сигнала задающего генератора, кГц |
от 10 до 100 |
|
Допускаемое отклонение частоты заполнения сигнала задающего генератора, % |
±10 |
|
Амплитуда сигнала задающего генератора, В, не менее |
2,7 |
|
Диапазон регулировки усиления (чувствительности) приемного тракта, дБ |
от 0 до 99 |
|
Минимальная глубина выявляемых поверхностных искусственных дефектов типа пропил шириной от 0,1 мм для ВТП серии ПН на частоте 70 кГц, мм |
0,2 |
|
Пределы допускаемой абсолютной погрешности измерения глубины дефекта типа пропил шириной от 0,1 мм для ВТП на частоте 70 кГц, мм |
±(0,1+0,3-Н), где Н-глубина дефекта, мм |
|
Диапазон измерения глубины дефекта, мм |
от 0,2 до 1,0 |
|
Параметры источника питания: напряжение питания переменного тока, В выходное напряжение постоянного тока, В, не более максимальный выходной ток, А, не более |
220±22 6 0,85 |
|
Время автономной работы от аккумуляторов (4 шт.) при средних значениях яркости, ч, не менее |
16 |
|
Максимальный потребляемый ток, А, не более |
0,70 |
|
Масса БЭ, кг, не более |
0,34 |
|
Габаритные размеры БЭ, мм, не более |
90x143x35 |
|
Диапазон рабочих температур окружающего воздуха,0 С |
от минус 10 до плюс 50 |
|
Средняя наработка на отказ, ч, не менее |
15000 |
Знак утверждения типа
Знак утверждения типа наносится на информационную табличку БЭ дефектоскопов способом прямой печати и на титульный лист Руководства по эксплуатации (в правый верхний угол под линией, проходящей под названием организации изготовителя) типографским способом. •
Комплектность
Комплект поставки дефектоскопов приведен в таблице 3. Таблица 3
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Блок электронный (БЭ) |
ДШЕК.418235.001 |
1 шт. | |
|
Источник питания (ИП) |
ДШЕК.563511.006 |
1 шт. | |
|
Комплект инструмента и принадлежностей, включая ручные ВТП: ПН-7,5-АК-003 ПН-15-АК-004 |
ДШЕК.412924.003 |
1 компл. |
Комплектация согласно п.4.2 ДТТТЕК.412235.001 ПС |
|
Комплект эксплуатационной документации: Руководство по эксплуатации (РЭ) Паспорт Методика поверки |
ДШЕК.410226.003 ДГТТЕК.412235.001 РЭ ДШЕК.412235.001 ПС ДШЕК.412235.001 ИЗ |
1 компл. 1 экз. 1 экз. 1 экз. |
Приложение к РЭ |
|
Программное обеспечение для ПЭВМ |
1 шт. |
Диск | |
|
Чехол для БЭ |
90-RBT |
1 шт. | |
|
Упаковка |
1 шт. |
Сумка | |
|
Контрольный образец |
СОП-НО-038 |
1 шт. |
Поверка
осуществляется в соответствии с методикой поверки ДШЕК.412235.001 ИЗ «ГСИ. Дефектоскопы вихретоковые «PELENG» ВД-100. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в октябре 2013 г.
Основные средства поверки:
1. Осциллограф универсальный С1-64 И22.044.040. Диапазон рабочих частот - от 0 до 50 МГц. Амплитуда входного напряжения от 0,01 до 160 В (с делителем 1:10). Значения временных интервалов - от 20 нс до 0,8 с.
2. Комплект мер моделей дефектов КММД-21. Глубина пропилов ИД1 0,2 мм, погрешность -0,02 мм / +0,04 мм, ИД2 0,5 мм, погрешность -0,05 / +0,07 мм, ИДЗ 1,0 мм, погрешность ±0,1 мм.
Сведения о методах измерений
Сведения о методах измерений приведены в руководстве по эксплуатации «Дефектоскоп вихретоковый «PELENG» ВД-100. Руководство по эксплуатации ДШЕК.412235.001 РЭ».
Нормативные документы
1. Дефектоскоп вихретоковый «PELENG» ВД-100. Технические условия ДШЕК.412235.001 ТУ.
Рекомендации к применению
Вне сферы государственного регулирования обеспечения единства измерений.
