Дефектоскопы ультразвуковые А1550 IntroVisor
| Номер в ГРСИ РФ: | РБ 03 20 5355 16 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО «Акустические Контрольные Системы» (АКС), г. Москва |
Дефектоскопы ультразвуковые А1550 IntroVisor (далее по тексту - дефектоскопы) предназначены для измерений глубины и координат залегания дефектов типа нарушений сплошности и однородности в различных твердых материалах, в частности в металлах и их сплавах, сварных соединениях, полимерных композиционных материалах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 5355 16 |
| Наименование | Дефектоскопы ультразвуковые А1550 IntroVisor |
| Год регистрации | 2016 |
| Номер сертификата | 10773 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2020-06-10 |
| Получатель сертификата | ООО "Акустические Контрольные Системы", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Акустические Контрольные Системы"
Адрес: 105568, г. Москва, ул.Челябинская,7, корп. 1
Контакты: (095) 244-31-94, 245-58-96, 244-25-35
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по АПЯС.412231.003 МП (2015 г.) (в том числе и находящихся в эксплуатации). |
| Признание поверки | Первичная при выпуске из производства: ООО "ТестИнТех" (номер реестра - №1783, шифр поверительного клейма - ВЮМ)(НТК №01-14). |
Поверители
Скачать
|
Описание типа РБ 03 20 5355 16 [2017-03-10]
rb-03-20-5355-16_2017-03-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 5355 16 [2014-05-30]
rb-03-20-5355-16_2014-05-30.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы ультразвуковые А1550 IntroVisor (далее по тексту - дефектоскопы) предназначены для измерений глубины и координат залегания дефектов типа нарушений сплошности и однородности в различных твердых материалах, в частности в металлах и их сплавах, сварных соединениях, полимерных композиционных материалах.
Описание
Принцип действия дефектоскопов основан на акустических методах неразрушаюшего контроля: эхо-метод, теневой и зеркально-теневой.
Дефектоскоп с помощью пьезоэлектрического преобразователя или антенной решетки посылает в объект контроля короткие импульсы ультразвуковых волн. Импульсы отраженных обратно или прошедших сквозь материал ультразвуковых волн преобразуются в электрические сигналы и поступают в электронный блок дефектоскопа. После усиления, оцифровки и обработки встроенным процессором сигналы отображаются на дисплее.
Дефектоскопы обеспечивают измерение координат дефекта. Отображение эхо-сигналов возможно в развертках типа А и В.
Дефектоскоп конструктивно состоит из электронного блока, имеющего цветной TFT дисплей и пленочную клавиатуру управления, к которому с помощью кабелей подключаются сменные пьезоэлектрические преобразователи или антенные решетки. На дисплее отображаются результаты измерений и служебная информация, необходимая для управления дефектоскопом.

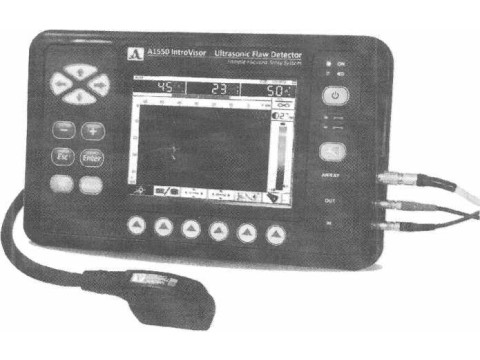

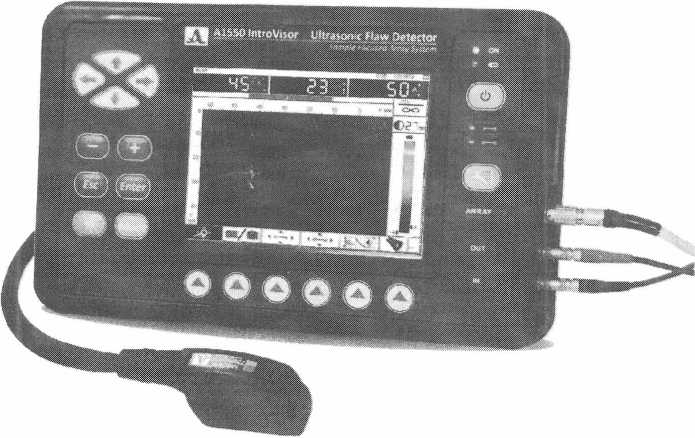

Фотография общего вида дефектоскопа представлена на рисунке 1.
Рисунок 1 - Общий вид дефектоскопа ультразвукового А1550 IntroVisor
для

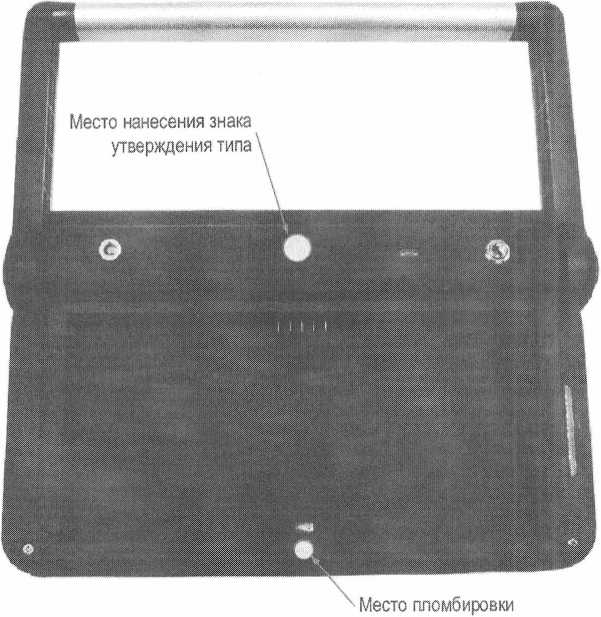

На рисунке 2 показаны место пломбировки корпуса предотвращения несанкционированного доступа и место нанесения зн (аккумулятор снят, ручка поднята).
ЗАМ. ГЕНЕРАЛ ИРЕКТОРА ПО козлов в.н.
Рисунок 2 - Место пломбировки корпуса дефектоскопа и место знака утверждения типа
Программное обеспечение
Дефектоскоп имеет в своем составе программное обеспечение (ПО), с помощью которого осуществляется управление и настройка дефектоскопа, сбор данных контроля, отображение принятых сигналов на дисплее, измерение координат дефектов.
Идентификационные данные ПО дефектоскопа приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
А1550 IntroVisor |
|
Номер версии (идентификационный номер) ПО |
9.2.x |
|
Цифровой идентификатор ПО |
— |
|
Другие данные, если имеются |
За метрологически значимое принимается ПО. ПО прошито во внутренней долговременной памяти прибора и защищено кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения дефектоскопов соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
ЗАМ. ГЕНЕРАЛЪН
ДИРЕКТОРА ПО КАЧЕ
КОЗЛОВ В.н.
Технические характеристики
Таблица 2
|
Характеристика Диапазон устанавливаемых скоростей ультразвука, м/с |
Значение от 1 000 до 10 000 |
|
Диапазон устанавливаемых рабочих частот, МГц |
от 1,0 до 10,0 |
|
Диапазон перестройки усиления приемника, дБ |
от 0 до 100 |
|
Отклонение установки усиления, дБ |
±0,5 |
|
Диапазон измерений временных интервалов, мкс |
от 0 до 2 600 |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс, где Tltw - измеренное значение временного интервала в мкс |
±(0,1+0,0001-Т1т/) |
|
Диапазон измерений глубины залегания дефекта (по стали) прямыми преобразователями, мм: преобразователь S3568 2.5A0D10CL преобразователь DI771 4.0A0D12CL |
от 7 до 7 200 от 2 до 7 200 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали) с прямыми преобразователями, мм, где Н- измеряемая глубина залегания дефекта в мм |
±(0,02-Я+1,00) |
|
Диапазон измерений глубины залегания дефекта (по стали) наклонными преобразователями, мм: преобразователь S5182 2.5A65D12CS преобразователь S5096 5.0A70D6CS |
от 2 до 1 600 от 2 до 1 300 |
|
Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) наклонными преобразователями, мм: глубины, где Я- измеряемая глубина залегания дефекта в мм дальности по поверхности, где L - измеряемая дальность по поверхности до дефекта в мм |
±(0,03 •77+1,00) ±(0,03 -1+1,00) |
|
Диапазон измерений глубины залегания дефекта (по стали) цифрофокусируемыми антенными решетками продольных волн, мм: антенная решетка М9060 4.0V0R40X10CL антенная решетка М9171 4.0V0R26X10CL |
от 7 до 300 от 2 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали) цифрофокусируемыми антенными решетками продольных волн, мм, где Низмеряемая глубина залегания дефекта в мм |
±(0,02-Я+1,00) |
|
Пределы допускаемой абсолютной погрешности измерений . дальности по поверхности до дефекта (по стали) цифрофокусируемыми антенными решетками продольных волн, мм, где L ~ измеряемая глубина залегания дефекта в мм |
±(0,02Я+1,00) |
|
Диапазон измерений глубины залегания дефекта (по стали) цифрофокусируемыми антенными решетками поперечных волн, мм |
от 2 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали) цифрофокусируемыми антенными решетками поперечных волн, мм, где Н - измеряемая глубина залегания дефекта в мм / |
±р№я+1,оо) ■ о ИТО |
|
Пределы допускаемой абсолютной погрешности измерентк дальности по поверхности до дефекта (по стадо) цифрофокусируемыми антенными решетками поперечных волн, мУД где L - измеряемая глубина залегания дефекта в мм |
л Jha 'J'XsW JFWft \ —lit АКС 5/^)} |
ЗАМ. rEHEPAnmf^J*_J><^
ДИРЕКТОРА ПО
КОЗЛОВЕ.Н.
|
Характеристика |
Значение | |
|
Параметры электропитания | |
|
Источник питания |
Аккумулятор |
|
Номинальное напряжение аккумулятора, В |
11,1 |
|
Время непрерывной работы от аккумулятора при нормальных климатических условиях, ч, не менее |
7,5 |
|
Габаритные размеры электронного блока, мм |
260x166x80 |
|
Масса электронного блока, кг, не более |
1,8 |
|
Средняя наработка на отказ, ч |
18 000 |
|
Средний срок службы, лет, не менее |
5 |
|
Условия эксплуатации: - температура воздуха, °C - относительная влажность воздуха при температуре плюс 35 °C, %, не выше |
от — 10 до 55 95 |
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель дефектоскопа в виде пленочного шильдика и на титульные листы руководства по эксплуатации АПЯС.412231.003 РЭ и паспорта АПЯС.412231.003 ПС типографским способом.
Комплектность
Таблица 3
|
Наименование |
Количество, шт. |
|
Электронный блок дефектоскопа ультразвукового А1550 IntroVisor |
1 |
|
Съемный аккумулятор LiPoL 8.0 Ач - 11,1 В | |
|
Адаптер питания от сети переменного тока напряжением 220 / 15 В |
1 1 |
|
Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS |
1 |
|
Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL |
1 |
|
Цифрофокусируемая антенная решетка М9170 4.0V60R26X10CS |
1 |
|
Цифрофокусируемая антенная решетка М9171 4.0V0R26X10CL |
1* |
|
Кабель USB А - Micro В |
1 |
|
Кабель LEMO-LEMO одинарный 1,2 м |
1 |
|
Кабель LEMO-LEMO двойной: 1,2 м |
1* |
|
Преобразователь S3568 2.5A0D10CL |
1 |
|
Преобразователь S5182 2.5A65D12CS |
1 |
|
Преобразователь S5096 5.0A70D6CS |
1 |
|
Преобразователь D1771 4.0A0D12CL |
1* |
|
Калибровочный образец V2/25 |
{ |
|
Чехол Е14 |
1 |
|
Жесткий кейс М20 |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
I |
|
Методика поверки ___ |
__. 1 |
|
Компакт-диск с документацией |
п .............———...................-■■■.... |
Поверка
осуществляется в соответствии с документом АПЯС.412231.003 МП «Дефектоскопы ультразвуковые А1550 IntroVisor. Методика поверки», утвержденным ФГУП «ВНИИМС» в апреле 2015 г.
Основные средства поверки:
Осциллограф цифровой запоминающий TDS2012B. Полоса пропускания от 0 до 100 МГц. Максимальная частота дискретизации 1 ГГц. Диапазон коэффициента отклонения от 2 мВ/дел до 5 В/дел). Погрешность установки коэффициента отклонения: в диапазоне 2мВ/дел - 5мВ/дел ±4%; в диапазоне ЮмВ/дел - 5 В/дел ±3%. Погрешность измерений временных интервалов, с ±(#@250+5040'6'Дда+0,6 нс).
Генератор сигналов произвольной формы AFG3102C. Диапазон частот сигнала произвольной формы от 1 мГц до 50 МГц. Разрешение по напряжению 0,1 мВ или 4 разряда. Диапазон установки амплитуды напряжения Ua на нагрузку 50 Ом от 10 мВ до 10 В. Погрешность установки частоты ±Г10'6. Неравномерность АЧХ относительно уровня 1 В на частоте 1 кГц от 1 кГц до 5 МГц: ±0,15 дБ; от 5 до 25 МГц: ±0,3 дБ. Погрешность установки Uа на частоте 1 кГц ±(Г10'2-Га+1 мВ).
Тестер ультразвуковой УЗТ-РДМ (в части аттенюатора). Диапазон регулировки ослабления аттенюатора от 0,1 до 96,0 дБ. Погрешность ±(0,1+0,0075-Дх) дБ, где Лх установленное ослабление в дБ.
Образцы №2 и №3 из комплекта КОУ-2. Скорость продольных волн 5900 м/с. Скорость поперечных волн 3270 м/с. Погрешность продольных волн ±59 м/с. Погрешность поперечных волн ±133 м/с. Образец №2: Толщина 59 мм. Образец №3: радиус цилиндрической поверхности 55 мм.
Сведения о методах измерений
Методы измерений изложены в документе АПЯС.412231.003 РЭ «Дефектоскоп ультразвуковой А1550 IntroVisor. Руководство по эксплуатации».
Нормативные документы
АПЯС 412231.003 ТУ «Дефектоскопы ультразвуковые А1550 IntroVisor.
Технические условия».
