Дефектоскопы вихретоковые ВД-70

Номер в ГРСИ РФ:	РБ 03 20 5513 16
Раздел:	Средства неразрушающего контроля [20]
Категория:	Дефектоскопы
Производитель / заявитель:	ООО НПК "ЛУЧ", г. Москва

Скачать

	Описание типа РБ 03 20 5513 16 [2016-12-02] rb-03-20-5513-16_2016-12-02.pdf	Скачать
	Описание типа РБ 03 20 5513 16 [2014-12-16] rb-03-20-5513-16_2014-12-16.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Дефектоскопы вихретоковые ВД-70 (далее по тексту - дефектоскопы) предназначены для контроля продукции из ферромагнитных и немагнитных металлов и сплавов на наличие поверхностных дефектов типа трещин, оценки глубины и определения местоположения дефектов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 20 5513 16
Наименование	Дефектоскопы вихретоковые ВД-70
Год регистрации	2016
Номер сертификата	10619
Дата регистрации	2016-08-30
Срок действия	2020-07-28
Получатель сертификата	ООО "НПК "ЛУЧ", г. Балашиха Московской обл., Россия (RU)

Производитель / Заявитель

ООО "НПК "ЛУЧ"

Адрес: ш. Ильича, д. 1, мкр. Салтыкова, г. Балашиха, Московская обл., 143930

Контакты: (498) 520-77-99, 961-09-03, luch@luch.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по документу ЛИВЕ.415119.028 ПС (2010 г.).
Признание поверки	Первичная при выпуске из производства: ООО "НПК "ЛУЧ" (номер реестра - №1825, шифр поверительного клейма - ГБМ)(НТК №09-14).

Поверители

Скачать

	Описание типа РБ 03 20 5513 16 [2016-12-02] rb-03-20-5513-16_2016-12-02.pdf	Скачать
	Описание типа РБ 03 20 5513 16 [2014-12-16] rb-03-20-5513-16_2014-12-16.pdf	Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения тина Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Дефектоскопы состоят из электронного блока и подключаемого к нему вихретокового преобразователя, который выбирают в зависимости от условий измерений.

Возбуждение в контролируемом изделии вихревых токов осуществляется с помощью вихретокового преобразователя (ВТП). Изменения наведенного поля, обусловленные наличием дефекта в материале, регистрируются преобразователем. Полученный электрический сигнал преобразовывается в цифровую форму и выдается на дисплей.

Принцип работы дефектоскопов основан на анализе взаимодействия внешнего электромагнитного поля с полем вихревых токов, возбуждаемых в объекте контроля.

Фотография дефектоскопа представлена на рисунке 1.

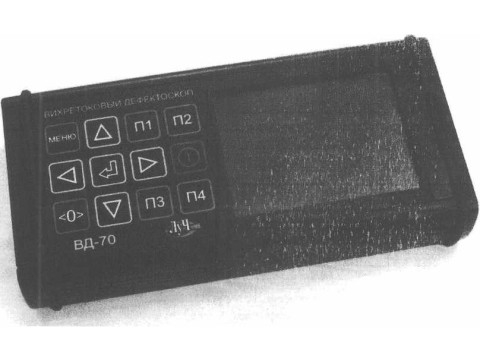

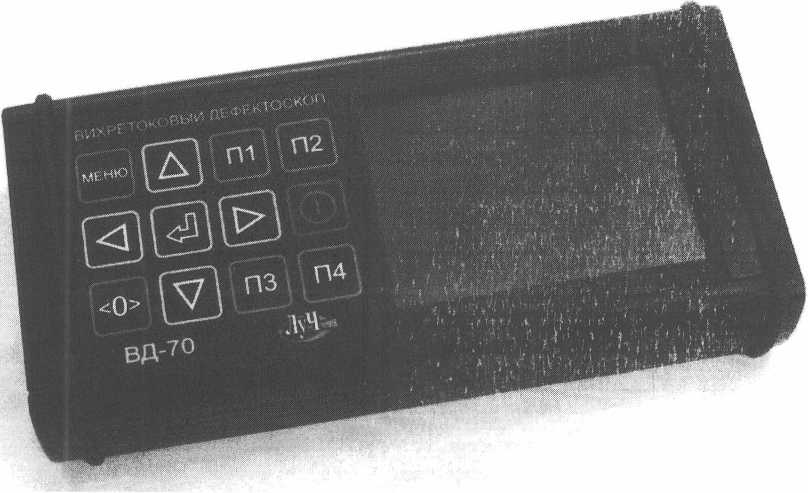

Рисунок 1 - Общий вид дефектоскопа вихретокового ВД-70.

Программное обеспечение

Дефектоскопы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.

Таблица 1
Идентификационные данные (признаки)	Значение
Иденшфикационное наименование ПО	ВД-70 ПО
Номер версии (идентификационный номер) ПО	H03.S12
Цифровой идентификатор ПО	46 ba J 721 ОааЬЗ 74 ? 9 К t 1862f6a781757
Другие идентификационные данные (если имеются)	Алгоритм вычисления цифрового идентификатора ПО - mda-5

Программное обеспечение встроено в аппаратное устройство средства измерений и осуществляет функции индикации и управления.

Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Зашита программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

I аблица 2 __

Порог чувствительности дефектоскопа: - глубина, мм - ширина, мм	0,3+0.02 от 0,05 до 0,1
Диапазон рабочих частот дефектоскопа, кГц,	от 10 до 250
Дискретность изменения рабочей частоты, кГц,	1
Диапазон измерений глубины дефектов, мм	от 0,3 до 7,0
Предел допускаемой основной абсолютной погрешности измерения глубины дефекта по стандартному образцу, мм где X измеряемая глубина дефекта, мм	± (0,1 + 0.3Х)
Электрическое питание дефектоскопа: - сеть переменного тока частотой 50 Гц напряжением, В - встроенная аккумуляторная батарея номинальным напряжением, В	от 187 до 242 6
Время непрерывной работы дефектоскопа от полностью заряженной аккумуляторной батареи при температуре 20 “С. часов., не менее	8
Масса дефектоскопа с аккумуляторной башрееи. кг. не более,	2,5
Габаритные размеры дефектоскопа без ручки для переноса, мм, не более, - для металлического корпуса, - для пластмассового корпуса Полный средний срок службы, лет	195x145x55 195x145x65 "10 '

Таблица 3 - Характеристики дефектоскопов при работе с различными вихретоковыми преобразователям и (по стали)

Условное обозначение ВТП	Диапазон изменения рабочего зазора, мм	1НЫ I [	Диаметр зоны эффек- । дивного контроля, \| мм. не менее .	i Неконтролируемая j зона на краю изделия. 1 мм. нс более___ I	Параметры контроли-руемой и о верхнее ги
		х 2 о с; • ео и, аа го О			Радиус кривиз-' ны, мм. не м.енр'е....... >	Шероховатость, мкм, не более
		q з? н

		S х v -е-				Ra	R/
		х О о

		X
ПН-6-ТД-С-001	от 0 до 0,5	от 0,3 до 1,0	2,0	1,0	1 2	2,5	—
ПН-12-ТД-С-001	от 0 до 3,0	от 1,0 до 3,0	5,0	2,5	24	—	320
ПН-18-ТД-С-001	от 0 до 7.0	от 3.0 до 7,0	10	5,0	36		320
1111-(><8-1Д-У- 001	—		1,0	5.0	-	2,5
ПН-6-ТД-В-001	от 0 до 0,5	от 0,3 до 1.0	2,0	1.0	12	2,5	________~

Знак утверждения тина

наносится на титульный лист Руководства по эксплуатации ЛИВР..415110.028 РЭ «Дефектоскоп вихретоковый ВД-70. Руководство по эксплуатации» типографским способом и на заднюю панель корпуса дефектоскопа в виде шильдика

Комплектность

Таблица 4

№	Наименование	Кол-во
1.	Электронный блок дефектоскопа ВД-70	1 шт.
2	11реобраюв>1тель вихретоковый *	1 пгт.
3.	Кабе 1ь соединительный (компьютер/Электронный блок)	1 шт.
4. —■с-........- 5.	Ь 1ок аккх муляторный (встроенный) Зарядное ус тройство АЗУ-4Л	1 ЦП. Тип.
6.	Набор с тандартных образцов из комплек та КСОП-70	1 К-КТ.
	Комплект фиксирующих насадок**	1 К-КТ.
8. ~9?	Программное обеспечение VD-70 Головные телефоны* *	1 К-КТ __ 1 шт.
10.	Дефектоскоп вихретоковый ВД-70. Руководство по жедлуатации. ЛИ-ВЕ.415119.028 РЭ	1 экз.
.... 11	Дефектоскоп вихретоковый ВД-70. llaciiopi ОНИ! 4IM 1м 0?х 1К’	1 экз.
12	Чехол**____________________________________________________________	1 шт.

[_13. : Сумка для переноски _ _ ~ 1 шт.

* По заказу потребителя из перечня Bill укатанных в таблице 3.

** Поставляется за дополнительную плату по заказу потребителя.

Поверка

осуществляется по разделу 4 «Методика поверки» ЛИВЕ.41 51 19.028 11(. •Дефектоскоп вихретоковый ВД-70. Паспорт», согласованному ГЦИ СП ФГУП < В1!ИИМС» в июле 2010 г.

Основные средства поверки: набор стандартных образцов (.'()! 1 3.001.70. СОП-3.002.70 и СОП-Т.005.70 из комплекта образцов КСОП-70 (Росреестр № 29703-06). диапазон глубины дефектов от 0.1 до 10 мм. погрешност ь от ±0.05 до ± 0.50 мм.

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации ЛИВЕ.415119.028 РЭ «Дефектоскоп вихретоковый ВД-70. Руководство по эксплуатации».
