Дефектоскопы ультразвуковые портативные USM 36 (далее - дефектоскопы) предназначены для обнаружения дефектов контролируемых объектов (нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений), измерения глубины и координат их залегания, а также измерения отношений амплитуд сигналов от дефектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 6261 17 |
| Наименование | Дефектоскопы ультразвуковые портативные USM 36 |
| Год регистрации | 2017 |
| Номер сертификата | 11033 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | фирма "GE Sensing & Inspection Technologies GmbH", Германия (DE) |
Производитель / Заявитель
фирма "GE Sensing & Inspection Technologies GmbH"
Адрес: Robert-Bosch-Str.3, 50354 Hurth
Контакты: +49 2233 601103
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8040-2014. |
Поверители
Скачать
|
Описание типа РБ 03 20 6261 17 [2017-09-22]
rb-03-20-6261-17_2017-09-22.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы ультразвуковые портативные USM 36 (далее - дефектоскопы) предназначены для обнаружения дефектов контролируемых объектов (нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений), измерения глубины и координат их залегания, а также измерения отношений амплитуд сигналов от дефектов.
Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, машиностроительная, авиационная, автомобильная, судостроительная и другие отрасли промышленности.
Описание
Принцип действия дефектоскопов ультразвуковых портативных USM 36 основан на методе акустического контроля. Импульсные сигналы заданной длительности и амплитуды вырабатываются генератором импульсов и преобразуются в ультразвуковые колебания пьезоэлектрическими преобразователями. Сформированная ультразвуковая волна проникает в объект контроля и, отражаясь от несплошностей или донной поверхности, возвращается обратно. Отраженный ультразвуковой сигнал преобразовывается в электрический сигнал, который обрабатывается электронным блоком дефектоскопа. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука в объект контроля до границы дефекта или до донного сигнала и обратно, измеряется глубина залегания дефекта или толщина контролируемого объекта, по амплитуде эхосигналов от несплошностей оцениваются их размеры.
Дефектоскопы представляют собой модульную конструкцию, в состав которых входит:
- электронный блок, предназначенный для приема и преобразования электрических сигналов от ультразвуковых преобразователей; ^<=5^
- ультразвуковые преобразователи: MWB 45-4Е, MWB 6ДЖг ^^\70-4Е, MWB 45-2Е, MWB 60-2Е, MWB 70-2Е, MB4S EN, MB2S Е, SEB 4 ЕГ«Е®Е. \\
Информация о встроенном программном обеспечении, используемом в дефектоскопах: версия не ниже 4.4.0.
Место нанесения знака поверки приведено в приложении А настоящего ■ описания типа.

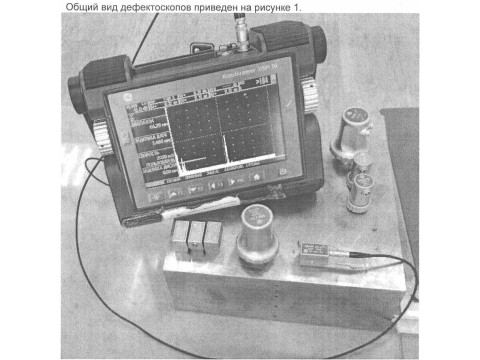

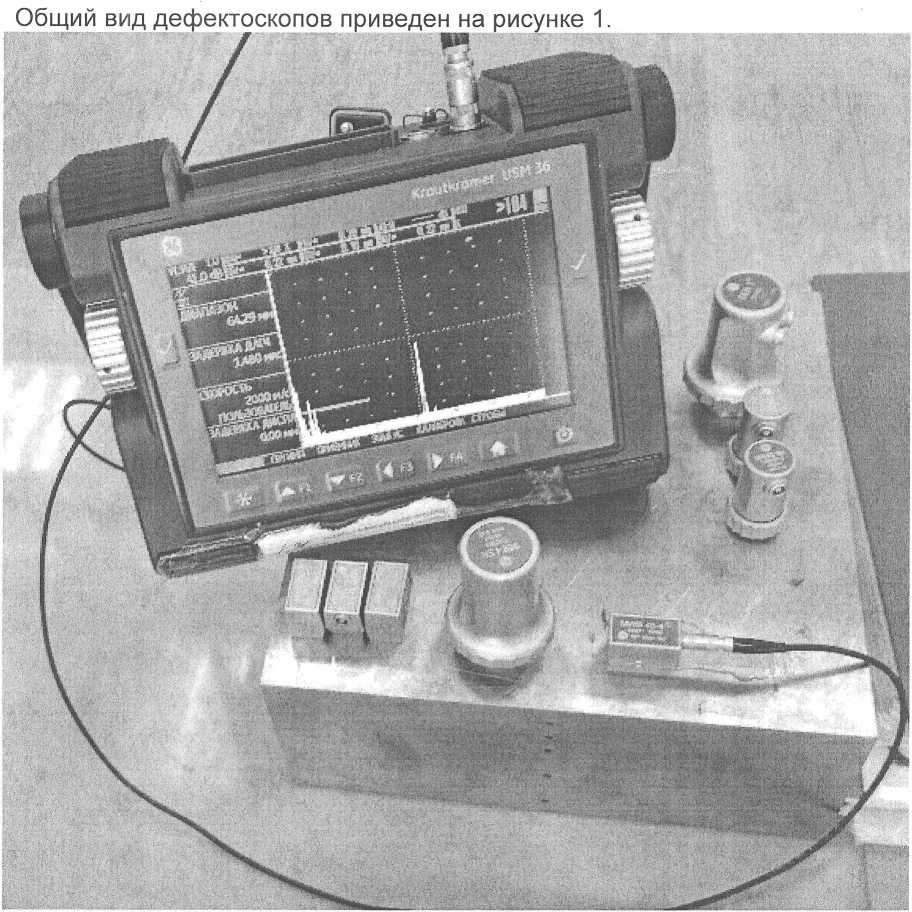

Рисунок 1 - Общий вид дефектоскопа ультразвукового портативного USM 36
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики дефектоскопов приведены в таблицах 1, 2, 3, 4, 5, 6. Таблица 1 - Основные технические и метрологические характеристики дефектоскопов
|
Наименование характеристики |
Значение |
|
Диапазон измерения глубины залегания (для скорости ультразвуковых волн 2000 м/с), мм |
от 5 до 4766 |
|
Пределы допускаемой абсолютной погрешности глубиномера (в диапазоне от 5 до 200 мм), мм |
±(0,5 + 0,005Н) где Н - глубина залегания отражателя |
|
Пределы допускаемой абсолютной погрешности при измерении координат отражателей X, У, мм где У - глубина залегания отражателя; X - проекция расстояния по лучу на поверхность сканирования; а - угол ввода, установленный в меню дефектоскопа |
±(1,0+0,02-У), ±(2+0,02Xtga) |
|
Пределы допускаемой абсолютной погрешности дефектоскопа при измерении отношений амплитуд сигналов относительно уровня 80 %, дБ, в диапазоне от 0,1 до 10,0 от 10,1 до 20,0 |
±1,0 ±1,5 |
|
Пределы допускаемой абсолютной погрешности дефектоскопа при измерении отношений амплитуд сигналов относительно опорного сигнала на уровне 80 %, дБ, в диапазоне от 1,0 дБ до 10,0 дБ от 10,1 дБ до 70,0 дБ |
±1,0 ±1,5 |
|
Динамический диапазон, дБ, не менее, для частотных фильтров Широкополосный 1 - 5 МГц 2 МГц 2,25 МГц ^ОЛГц ЖГц эфМГц 13?МГц лдагц - 8 МГц |
103,0 106,0 108,0 108,0 105,0 105,0 104,0 105,0 105,0 108,0 |
Окончание таблицы 1
|
Наименование характеристики |
Значение |
|
Абсолютная погрешность настройки порогового индикатора дефектоскопа, дБ, не более |
0,3 |
|
Линейность по вертикали, % от высоты экрана, не более |
±2 |
|
Линейность развертки, мкс, не более, где Т-установленный диапазон, мкс |
0,005Т |
|
Ошибка квантования (для предельной частоты 15,5 МГц), % от высоты экрана, не более |
5 |
|
Отклонение ступеней усиления, дБ, не более, от номинального значения 2,0 дБ 20,0 дБ 60,0 дБ |
±0,3 ±1,0 ±1,0 |
|
Номинальное значение эффективной частоты эхо-сигнала, МГц |
1, 2, 4 |
|
Допустимое отклонение эффективной частоты эхо-сигнала от номинального значения, МГц, не более 1 МГц 2 МГц 4 МГц |
±0,15 ±0,30 ±0,60 |
|
Отношение «сигнал-помеха», дБ, не менее |
±12 |
|
Допустимое отклонение угла ввода ультразвуковых колебаний от номинального значения, градус, не более |
±2 |
|
Номинальное напряжение питания постоянного тока, В |
15 (литий-ионная батарея) |
|
Напряжение питания от сети переменного тока, В с номинальной частотой сети, Гц |
от 100 до 240 50/60 |
|
Диапазон рабочих температур, °C |
от минус 10 до плюс 55 |
|
Диапазон температуры хранения (без аккумуляторной батареи), °C |
от минус 20 до плюс 70 |
|
Габаритные размеры, мм, не более |
177 х 255 х 100 |
|
Масса, кг, не более |
2,2 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP66 |
>лица 2 - Нормированные параметры импульсов ГИВ (генератора импульсов возбуждения)
|
й Диапазон амплитуды импульса возбуждения, Аи, В |
Допускаемое отклонение от значения амплитуды импульса возбуждения Аи, % от номинального значения, не более |
Допускаемое значение времени нарастания импульса возбуждения, tr, нс, не более |
|
от 120 до 300 |
±10 |
10 |
Таблица 3 - Допускаемые уровни эхосигнала от дефекта
|
Дефектоскоп в комплекте с преобразователями |
Мера дефектов |
Диаметр отражателя, мм |
Минимальная глубина залегания отражателя, мм |
Максимальная глубина залегания отражателя, мм |
Допускаемый уровень эхосигнала от дефекта, дБ, для минимальной/максимальной глубины залегания отражателя |
|
MWB 45-4Е |
МД2-0-1 |
1,6 |
2 |
50 |
30±6/42±6 |
|
MWB 60-4Е |
МД2-0-1 |
1,6 |
2 |
40 |
36±6/52±6 |
|
MWB 70-4Е |
МД2-0-1 |
1,6 |
2 |
40 |
38±6/64±6 |
|
MWB 45-2Е |
МД2-0-1 |
1,6 |
2 |
50 |
30±6/48±6 |
|
MWB 60-2 Е |
МД2-0-1 |
1,6 |
2 |
40 |
32±6/52±6 |
|
MWB 70-2 Е |
МД2-0-1 |
1,6 |
2 |
40 |
36±6/62±6 |
|
MB4S EN |
МД4-0-22 |
1,2 |
15 |
70 |
36±6/52±6 |
|
MB2S Е |
МД4-0-16 |
2,0 |
20 |
180 |
38±6/70±6 |
|
SEB4 EN |
МД4-0-5 |
1,2 |
2 |
70 |
60±6/66±6 |
|
SEB 1Е |
МД4-0-18 |
3,2 |
15 |
90 |
68±6/78±6 |
Таблица 4 -
значения полосы
|
Фильтр |
Диапазон допускаемых значений нижней границы полосы пропускания f|, МГц |
Диапазон допускаемых значений верхней границы полосы пропускания fu, МГц |
|
1-5 МГц |
от 0,34 до 0,42 |
от 4,60 до 5,62 |
|
2 МГц |
от 0,46 до 0,56 |
от 3,29 до 4,03 |
|
2,25 МГц |
от 0,46 до 0,56 |
от 3,29 до 4,03 |
|
4 МГц |
от 2,12 до 2,60 |
от 7,02 до 8,58 |
|
5 МГц |
от 2,12 до 2,60 |
от 7,02 до 8,58 |
|
10 МГц |
от 5,64 до 6,90 |
от 12,02 до14,70 |
|
13 МГц |
от 9,36 до 11,44 |
от 16,07 до 19,64 |
|
15 МГц |
от 9,36 до 11,44 |
от 16,07 до 19,64 |
|
=Щ^рокополосный |
от 0,42 до 0,52 |
от 17,84 до 21,80 |
|
Х^,8-8 МГц) |
от 0,45 до 0,55 |
от 7,20 до 8,80 |
Таблица 5 - Нормированные параметры импульсов ГИВ (генератора импульсов возбуждения)
|
Параметры генератора |
Диапазон допускаемых значений амплитуды импульса возбуждения Аи, В |
Диапазон допускаемых значений длительности импульса возбуждения на уровне 0,5 А,т0.5, нс |
Диапазон допускаемых значений длительности импульса возбуждения на уровне 0,2 А,т0.2, нс | |||
|
Частота следования импульсов, Гц |
Напряжение |
Энергия импульса |
Демпфирование, Ом | |||
|
30 |
Low |
Low |
50 |
от минус 132 до минус 108 |
от 45,9 до 56,1 |
от 63,51 до 77,63 |
|
1000 |
от минус 132 до минус 108 |
от 66,6 до 81,4 |
от 99,32 до 121,39 | |||
|
30 |
High |
Low |
50 |
от минус 330 до минус 270 |
от 32,4 до 39,6 |
от 39,48 до 48,26 |
|
1000 |
от минус 330 до минус 270 |
от 43,2 до 52,8 |
от 55,11 до 67,35 | |||
|
2000 |
Low |
Low |
50 |
от минус 132 до минус 108 |
от 45,9 до 56,1 |
от 63,51 до 77,63 |
|
1000 |
от минус 132 до минус 108 |
от 66,6 до 81,4 |
от 99,32 до 121,39 | |||
|
2000 |
High |
Low |
50 |
от минус 330 до минус 270 |
от 32,4 до 39,6 |
от 39,48 до 48,26 |
|
1000 |
от минус 330 до минус 270 |
от 43,2 до 52,8 |
от 55,11 до 67,35 | |||
|
30 |
Low |
High |
50 |
от минус 132 до минус 108 |
от 109,8 до 134,2 |
от 128,56 до 157,12 |
|
1000 |
от минус 132 до минус 108 |
от 130,5 до 159,5 |
от 164,94 до 201,60 | |||
|
30 |
High |
High |
50 |
от минус 330 до минус 270 |
от 96,3 до 117,7 |
от 103,78 до 126,84 |
|
1000 |
от минус 330 до минус 270 |
от 108,0 до 132,0 |
от 199,77 до 146,39 | |||
|
2000 |
Low |
High |
50 |
от минус 132 до минус 108 |
от 109,8 до 134,2 |
от 128,56 до 157,12 |
|
1000 |
от минус 132 до минус 108 |
от 130,5 до 159,5 |
от 164,94 до 201,60 | |||
|
2000 |
High |
High |
50 |
от минус 330 до минус 270 |
от 96,3 до 117,7 |
от 103,78 до 126,84 |
|
1000 |
от минус 330 до минус 270 |
от 108,0 до 132,0 |
от 119,77 до 146,39 | |||
Таблица 6 -
реестр
|
Установленные параметры генератора | |||
|
Частота следования импульсов, Гц |
Амплитуда импульса, В |
Длительность, нс |
Демпфирование, Ом |
|
30 |
120 |
30 |
50 |
|
30 |
300 |
30 |
50 |
|
30 |
120 |
250 |
50 |
|
30 |
300 |
250 |
50 |
|
30 |
120 |
500 |
50 |
|
30 |
300 |
500 |
50 |
|
30 |
120 |
30 |
1000 |
|
30 |
300 |
30 |
1000 |
|
30 |
120 |
250 |
1000 |
|
30 |
300 |
250 |
1000 |
|
30 |
120 |
500 |
1000 |
|
30 |
300 |
500 |
1000 |
|
2000 |
120 |
30 |
50 |
|
2000 |
300 |
30 |
50 |
|
2000 |
120 |
250 |
50 |
|
1000 |
300 |
250 |
50 |
|
2000 |
300 |
30 |
1000 |
|
2000 |
120 |
250 |
1000 |
|
2000 |
300 |
250 |
1000 |
|
2000 |
120 |
500 |
1000 |
|
А юоо |
300 |
500 |
1000 |
|
AVooo |
120 |
500 |
50 |
|
Р'й) 500 |
300 |
500 |
50 |
|
/3/2000 |
120 |
30 |
1000 |
ИВ (генератора импульсов возбуждения)
|
Диапазон допускаемых значений амплитуды импульса возбуждения Аи, В |
Диапазон допускаемых значений длительности импульса возбуждения на уровне О,5 А,То.5, нс |
Диапазон допускаемых значений длительности импульса возбуждения на уровне О,2 А,То,2. нс |
|
от минус 132 до минус 108 |
от 38,7 до 47,3 |
от 46,3 до 56,6 |
|
от минус 330 до минус 270 |
от 31,7 до 38,5 |
от 39,6 до 48,4 |
|
от минус 132 до минус 108 |
от 238,5 до 291,5 |
от 246,3 до 301,0 |
|
от минус 330 до минус 270 |
от 232,2 до 283,8 |
от 239,2 до 292,4 |
|
от минус 132 до минус 108 |
от 453,6 до 554,4 |
от 471,4 до 576,2 |
|
от минус 330 до минус 270 |
от 453,6 до 554,4 |
от 464,0 до 567,1 |
|
от минус 132 до минус 108 |
от 42,3 до 51,7 |
от 50,0 до 61,1 |
|
от минус 330 до минус 270 |
от 37,8 до 46,2 |
от 43,2 до 52,8 |
|
от минус 132 до минус 108 |
от 242,1 до 295,9 |
от 249,8 до 305,3 |
|
от минус 330 до минус 270 |
от 236,7 до 289,3 |
от 242,3 до 296,1 |
|
от минус 132 до минус 108 |
от 467,1 до 570,9 |
от 475,0 до 580,5 |
|
от минус 330 до минус 270 |
от 461,7 до 564,3 |
от 467,2 до 571,1 |
|
от минус 132 до минус 108 |
от 38,7 до 47,3 |
от 46,3 до 56,6 |
|
от минус 330 до минус 270 |
от 31,7 до 38,5 |
от 39,6 до 48,4 |
|
от минус 132 до минус 108 |
от 238,5 до 291,5 |
от 246,3 до 301,0 |
|
от минус 330 до минус 270 |
от 232,2 до 283,8 |
от 239,2 до 292,4 |
|
от минус 330 до минус 270 |
от 37,8 до 46,2 |
от 43,2 до 52,8 |
|
от минус 132 до минус 108 |
от 242,1 до 295,9 |
от 249,8 до 305,3 |
|
от минус 330 до минус 270 |
от 236,7 до 289,3 |
от 242,3 до 296,1 |
|
от минус 132 до минус 108 |
от 467,1 до 570,9 |
от 475,0 до 580,5 |
|
от минус 330 до минус 270 |
от 461,7 до 564,3 |
от 467,2 до 571,1 |
|
от минус 132 до минус 108 |
от 462,6 до 565,4 |
от 471,4 до 576,2 |
|
от минус 330 до минус 270 |
от 455,4 до 556,6 |
от 464,0 до 567,1 |
|
от минус 132 до минус 108 |
от 42,3 до 51,7 |
от 50,0 до 61,1 |
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства по • эксплуатации методом типографской печати.
Комплектность
В комплект поставки дефектоскопов входит:
Дефектоскоп ультразвуковой портативный USM 36 1 шт
Преобразователи в соответствии
(MWB 45-4Е, с заказом
MWB 60-4Е, MWB 70-4Е, MWB 45-2Е, MWB 60-2Е, MWB 70-2Е, MB4S EN, MB2S Е, SEB4EN, SEB 1Е)
Упаковка 1 шт.
Литий-ионные аккумуляторные батареи 1 шт.
Зарядное устройство 1 шт.
Руководство по эксплуатации 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «GE Sensing & Inspection Technologies Gmbh», Германия.
ГОСТ EN 12668-1-2014 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Основные технические характеристики и методы их определения. Часть 1. Электронные блоки»
ГОСТ EN 12668-2-2014 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Основные технические характеристики и методы их определения. Часть 2. Преобразователи»
ГОСТ EN 12668-3-2015 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Основные технические характеристики и методы их определения. Часть 3. Приборы»
СТБ 8040-2014 «Дефектоскопы ультразвуковые. Методика поверки»
Заключение
Дефектоскопы ультразвуковые портативные USM 36 соответствуют требованиям технической документации фирмы «GE Sensing & Inspection Technologies Gmbh», Германия.
Дефектоскопы соответствуют требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ТС N RU Д-ОЕ.АЯ46.В.67785 от 12.05.2014).
Межповерочный интервал - не более 12 месяцев (для дефектоскопов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Дефектоскопы
