Комплекты мер моделей дефектов для вихретоковой дефектоскопии КМД-2353
| Номер в ГРСИ РФ: | РБ 03 20 5021 17 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "НПП "ПРОМПРИБОР", г. Москва |
Комплекты мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 (далее по тексту - комплекты) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности и применяются для проведения поверки, калибровки, настройки, а также измерения порога чувствительности и рабочего зазора вихретоковых дефектоскопов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 5021 17 |
| Наименование | Комплекты мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 |
| Год регистрации | 2017 |
| Номер сертификата | 11305 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2021-08-18 |
| Получатель сертификата | ООО "НПП "ПРОМПРИБОР", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП "ПРОМПРИБОР"
Адрес: 107023. г. Москва. Измайловский вал. 30
Контакты: +7 (495) 580-37-77, Web-сайт: www.ndtprompribor.ru, E-mail: ndt2@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП 48016-11 (2011 г.). |
Поверители
Скачать
|
Описание типа РБ 03 20 5021 17 [2017-12-06]
rb-03-20-5021-17_2017-12-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 5021 17 [2013-04-16]
rb-03-20-5021-17_2013-04-16.pdf
|
Скачать |
Описание типа
Назначение
Комплекты мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 (далее по тексту - комплекты) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности и применяются для проведения поверки, калибровки, настройки, а также измерения порога чувствительности и рабочего зазора вихретоковых дефектоскопов.
Описание
Принцип действия основан на воспроизведении заданных геометрических размеров ис
кусственных дефектов, нанесённых на меру.

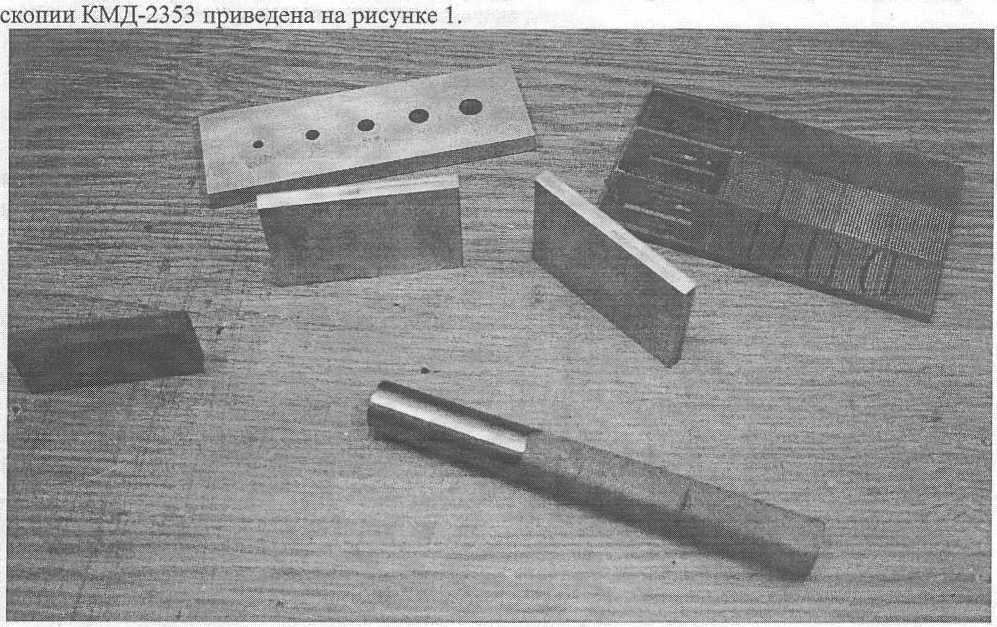

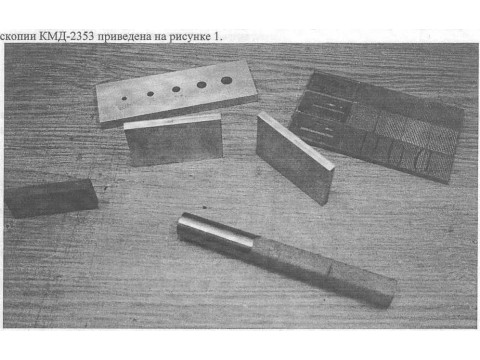

Фотография общего вида комплектов мер моделей дефектов для вихретоковой дефекто-
Рисунок 1 - Общий вид комплектов
Комплекты состоят из следующих мер моделей дефектов с искусственными дефектами (далее - ИД):
1) меры моделей дефектов, предназначенные для воспроизведения поверхностных трещин, представляющие собой металлические пластины, на поверхностях которых нанесены искусственные дефекты в виде прямых рисок различной глубины и ширины. Металл, из кото-
рого изготовлена пластина:
Маркировка
2353.01
2353.02
2353.05
2353.06
2353.08
Материал сталь колесная (из сталь колесная (из сталь 20 сталь 20 сталь 45 *
< колеса) х
КОПИЯ ВЕРНА
Ген. директор
чугуроваах
* По заказу потребителя может изготавливаться из др;
У$7/ _УЖУ утогегматериата.
2) мера моделей дефектов 2353.03, предназначенная для воспроизведения поверхностных трещин, представляет собой металлический пруток, на поверхностях которого нанесены искусственные дефекты в виде прямых рисок различной глубины и ширины. Металл, из которого изготовлена мера:
Маркировка Материал
2353.03 сталь 45
3) меры моделей дефектов, предназначенные для воспроизведения подповерхностных трещин, представляют собой набор двух металлических пластин, выполненных с одной ступенью каждый. При соединении этих одноступенчатых пластин получаем брусок в виде параллелепипеда. Металл, из которого изготовлена пластина:
Маркировка Материал
2353.10 1-4 сплав Д16
2353.10 2-3 сплав Д16
4) мера моделей дефектов 2353.12-1, предназначенная для воспроизведения поверхностных трещин, представляет собой металлический брусок в виде параллелепипеда, в котором выполнены пять сквозных отверстий разного диаметра. Вдоль всей длины отверстия выполнены пропилы. Металл, из которого изготовлена мера:
Маркировка Материал
2353. 12-1 сплав Д16Т
5) мера модели дефекта 2353.12-2, предназначенная для воспроизведения поверхностных трещин, представляет собой металлическое кольцо со сквозным отверстием. На углу торца кольца и отверстия выполнен пропил. Металл, из которого изготовлена мера;
Маркировка Материал
2353.12-2 сплав Д16Т
Технические характеристики
Метрологические и технические характеристики комплектов мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 указанны в таблице 1.
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Номинальное значение глубины искусственных дефектов, мм: 2353.01 ИД1;ИД2 2353.02 ИД1; ИД2; ИДЗ; ИД4; ИД5; ИД6 2353.03 ИД1;ИД2; ИДЗ; ИД4 2353.05 ИД1; ИД2; ИДЗ; ИД4; ИД5; ИД6 2353.06 ИД1;ИД2; ИДЗ 2353.08 ИД1; ИД2; ИДЗ; ИД4; ИД5; ИД6; ИД7; ИД8 2353.10 1-4 ИД1;ИД2 2353.10 2-3 ИД1; ИД2 2353.12-1 ИД1; ИД2; ИДЗ; ИД4; ИД5 2353,12-2:ЙД.1 |
0,5; 3 0,4; 0,5; 0,5; 2,8; 3,0; 3,0 0,75; 0,75; 4,5; 4,5 1;2;3;4;5;6 1; 3; 6 0,6; 1,5; 3,0; 0,1; 0,2; 0,5; 1,0; 2,0 4; 1 3; 2 0,5; 0,5; 0,5; 0,5; 0,5 0,76 |
|
Отклонение номинального значения глубины искусственных дефектов, мм: 2353.01 ИД1; ИД2 2353.02 ИД1; ИД2; ИДЗ; ИД4; ИД5; ИД6 2353.03 ИД1;ИД2; ИДЗ; ИД4 2353.05 ИД1; ИД2; ИДЗ; ИД4; ИД5; ИД6 № 2353.06 ИД1; ИД2; ИДЗ | гр 2353.08 ИД 1; ИД2; ИДЗ;ИД6; ИД7; ИД8 1353.08 ИД4; ИД5 W |
±0,10 _ КОПИЯ ВЕРНА Ген. директор ЧУГУРОВА. ±0,10 М > * 0,05 7//J . 2---------■Zc£44----------------------------- |
|
Наименование параметра |
Значение параметра |
|
2353.10 1-4ИД1;ИД2 2353.10 2-3 ИД 1; ИД2 2353.12-1 ИД1; ИД2; ИДЗ; ИД4; ИД5 2353.12-2 ИД1 |
±0,10 ± 0,10 ±0,05 ±0,05 |
|
Пределы допускаемой абсолютной погрешности измерения глубины искусственных дефектов, мм: |
±0,05 |
|
Номинальное значение ширины искусственных дефектов, мм: 2353.01 ИД1; ИД2 (2353.02 ИД1; ИД2; ИДЗ; ИД4; ИД5; ИД6 12353.03 ИД1; ИД2; ИДЗ; ИД4 ’2353.05 ИД1; ИД2; ИДЗ; ИД4; ИД5; ИД6 2353.06 ИД1;ИД2; ИДЗ Д353.08 ИД1; ИД2; ИДЗ; ИД4; ИД5; ИД6; ИД 7; ИД8 ; 2353.12-1 ИД1; ИД2; ИДЗ; ИД4; ИД5 [2353.12-2 ИД1 |
0,1; 0,15 0,15; 0,15; 0,3; 0,15; 0,15; 0,3 0,15; 0,15; 0,2; 0,2 0,2; 0,2; 0,2; 0,2; 0,2; 0,2 0,5; 0,5; 0,5 0,1; 0,1; 0,1; 0,1; 0,1; 0,1; 0,1; 0,1 0,15; 0,15; 0,15; 0,15; 0,15 0,76 |
|
■ Отклонение номинального значения ширины искусствен-| ных дефектов, мм: 2353.01 ИД1;ИД2 2353.02 ИД1; ИД2; ИДЗ; ИД4; ИД5; ИД6 2353.03 ИД 1; ИД2; 2353.03 ИДЗ; ИД4 2353.05 ИД1; ИД2; ИДЗ; ИД4; ИД5; ИД6 2353.06 ИД 1; ИД2; ИДЗ 2353.08 ИД1; ИД2; ИДЗ; ИД4; ИД5; ИД6; ИД7; ИД8 2353.12-1 ИД1; ИД2; ИДЗ; ИД4; ИД5 2353.12-2 ИД1 |
±0,05 ± 0,05 ± 0,05 ± 0,10 ± 0,10 ±0,10 ± 0,05 ±0,05 ± 0,05 |
|
Пределы допускаемой абсолютной погрешности измерения 5 ширины искусственных дефектов, мм: |
±0,05 |
|
[Шероховатость Ra* рабочей поверхности меры, мкм, не более: 2353.01 [2353.02 ;2353.03 [2353.08 ■2353.10 1-4 -2353.102-3 Ьз53.12-1 {2353.12-2 |
1,25 1,25 0,8 1,25 0,8 0,8 0,63 0,63 |
|
{Шероховатость Rz** рабочей поверхности меры, мкм, не 5более: [2353.01 [2353.03 [2353.05 {2353.06 л? ’2353.08 Ж |
320 320 20_ |
|
! Пределы допускаемой абсолютной погрешности измеряй^' {шероховатости рабочей поверхности, мкм: 1 q 2 „п |
z, рьдаБОРжЫ^^ |
|
: Габаритные размеры, длинахширинахвысота не более, мм: 12353.01 lesiOlse : г г : |
7^} КОПИЯ ВЕРНА ГЕН ДИРЕКТОР W^gxiO ЧУГУРОВА А.А 175x020 |
|
Наименование параметра |
Значение параметра |
|
2353.05 |
400x200x20 |
|
2353.06 |
400x150x10 |
|
2353.08 |
150x30x5,5 |
|
2353.10 1-4 |
80x50x7 |
|
2353.10 2-3 |
80x50x7 |
|
2353.12-1 |
150x50x10 |
|
2353.12-2 |
10x024 |
|
| Масса, не более, кг: | |
|
:2353.01 |
0,3 |
|
’2353.02 |
0,3 |
|
! 2353.03 |
0,45 |
|
: 2353.05 |
15 |
|
[2353.06 |
15 |
|
?2353.08 |
0,2 |
|
j 2353.10 1-4 |
0,15 |
|
■2353.10 2-3 |
0,15 |
|
2353.12-1 |
0,5 |
|
'2353.12-2 |
0,5 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °C |
от минус 10 до плюс 40 |
|
относительная влажность, % |
до 98 при 25 °C |
|
атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы комплекта, лет, не менее |
10 |
* Ra - среднее арифметическое отклонение профиля;
* * Rz - высота неровностей профиля по десяти точкам;
* ** Шероховатость выбирается из ряда: 20,40, 80,160, 320;
* *** ИД НИД 8 - искуственный дефект, расположенный согласно чертежу соответствующей меры, приведенному в паспорте на комплект.
Знак утверждения типа
Знак утверждения типа наносится на титульных листах паспортов типографским методом.
Комплектность
Комплект поставки приведен в таблице 2.
* Виды и количество мер моделей дефектов в комплекте выба^щотся потребителем ** По заказу потребителя входит в комплект поставки мер^^ЙИ1^^^02,2353.05, 2353.06,2353.08. Толщина диэлектрической прокладки у^йщаётся'Йр^^казе
*** Поставляется при заказе полного комплекта f/s/S Лга
'I |
|
Поверка Wov осуществляется в соответствии с методикой поверки МП'Щ1 фектов для вихретоковой дефектоскопии КМД-2353. Метод СИ ФГУП «ВНИИОФИ» в августе 2011 г. |
^6-11 «Konhwkt мер моделей де- Ген. дИРЕК1иг ЧУГУРОВА А.А |
Таблица 2
|
Наименование |
Количество |
|
Комплект мер моделей дефектов КМД-2353 |
1 шт.* |
|
Диэлектрические прокладки |
1 шт. ** |
|
Паспорт на комплект |
1экз.*** |
|
Упаковка |
1 шт. |
|
Методика поверки |
1 шт. |
Основные средства поверки:
1 микроскоп МИС-11 (ГОСТ 8074-82), диапазон измерений 0,8^60 мкм;
2 индикатор многооборотный ИЧ (ГОСТ 577-68), диапазон измерений 0+50 мм, цена деления 0,1 мм;
3 профилограф-профилометр, модель 201, погрешность не более 1,25 мкм
Сведения о методах измерений
Используется для прямых измерений в согласно методике измерения, изложенной в руководстве по эксплуатации применяемого вихретокового дефектоскопа.
Нормативные документы
1 ТУ 4276-050-76005454-2011 Технические условия. Комплект мер моделей дефектов для вихретоковой дефектоскопии КМД-2353.
Рекомендации к применению
Комплекты мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 могут применяться при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Другие Дефектоскопы
