Дефектоскопы ультразвуковые УД9812
| Номер в ГРСИ РФ: | РБ 03 20 6233 17 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "ИЦ Физприбор", г. Екатеринбург |
|
Описание типа РБ 03 20 6233 17 [2017-07-07]
rb-03-20-6233-17_2017-07-07.pdf
|
Скачать |
Дефектоскопы ультразвуковые УД9812 (далее - дефектоскоп) предназначены для измерения времени задержки ультразвуковых сигналов, глубины и координат залегания дефектов, отношения амплитуд сигналов от дефектов и толщины изделий при одностороннем доступе к ним при неразрушающем ультразвуковом контроле сварных соединений и основного металла трубопроводов, котлов, сосудов и аппаратов, работающих под давлением, грузоподъёмных механизмов, транспортных и мостовых конструкций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 6233 17 |
| Наименование | Дефектоскопы ультразвуковые УД9812 |
| Год регистрации | 2017 |
| Номер сертификата | 10986 |
| Дата регистрации | 2017-03-29 |
| Срок действия | 2021-02-15 |
| Получатель сертификата | ООО "ИЦ Физприбор", г. Екатеринбург, Россия (RU) |
Производитель / Заявитель
ООО "ИЦ Физприбор"
Адрес: 620075, г. Екатеринбург, ул. Восточная, 54
Контакты: (343) 355-00-53, sale@foribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по разделу 46.5537.001.01.000 РЭ (2012 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "ИЦ Физприбор", г. Екатеринбург, Россия (аттестат аккредитации - №1413, шифр поверительного клейма - ВНФ)(НТК №03-17). |
Поверители
Скачать
|
Описание типа РБ 03 20 6233 17 [2017-07-07]
rb-03-20-6233-17_2017-07-07.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы ультразвуковые УД9812 (далее - дефектоскоп) предназначены для измерения времени задержки ультразвуковых сигналов, глубины и координат залегания дефектов, отношения амплитуд сигналов от дефектов и толщины изделий при одностороннем доступе к ним при неразрушающем ультразвуковом контроле сварных соединений и основного металла трубопроводов, котлов, сосудов и аппаратов, работающих под давлением, грузоподъёмных механизмов, транспортных и мостовых конструкций.
Описание
Принцип действия дефектоскопа основан на возбуждении и приеме ультразвуковых сигналов, измерении параметров сигналов и преобразовании их в графическое изображение и вывод на матричный дисплей.

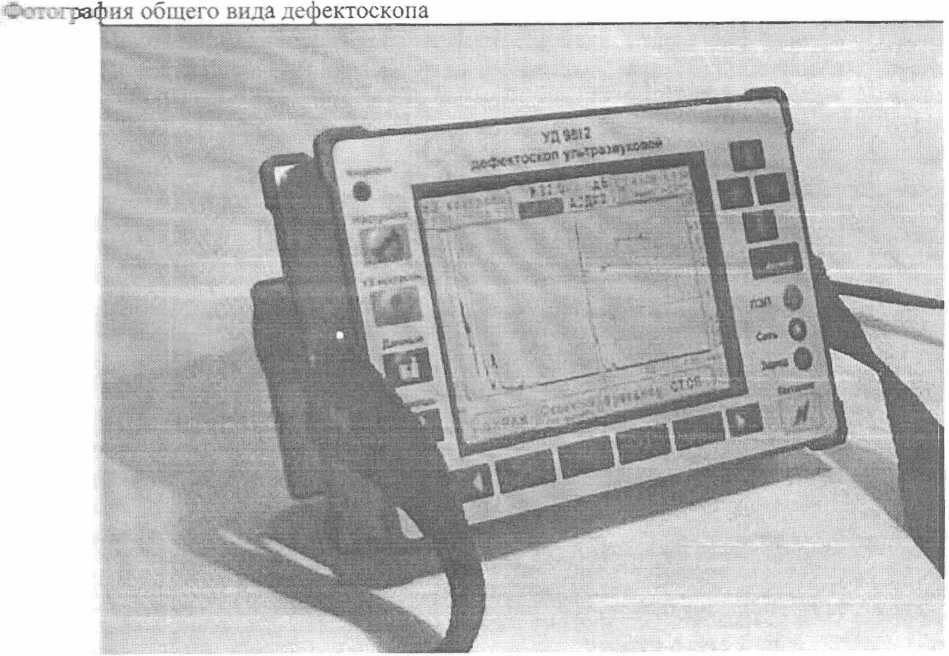

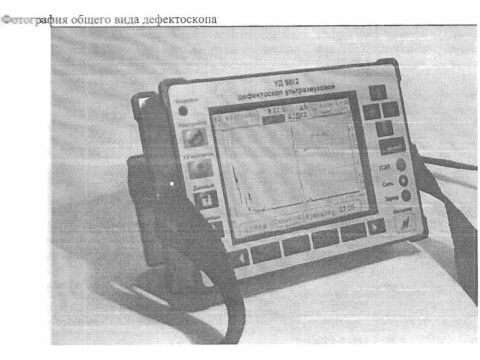

Конструктивно дефектоскоп представляет собой переносной прибор и включает в себя: электрический тракт (генератор зондирующих импульсов и приемник), цифровой сигнальный процессор, матричный дисплей, встроенный аккумулятор.
На передней панели прибора имеется однопроводный интерфейс, предназначенный для считывания данных из ультразвуковых преобразователей. Каждый преобразователь, поставляемый в комплекте с дефектоскопом, содержит встроенную микросхему памяти, в которую записан тип, номер преобразователя и его параметры. Считывание данных происходит автоматически, если соединить контакты интерфейса. На основе этих данных производится автоматическая настройка генератора зондирующих импульсов и приемника.
Дефектоскоп реализует эхо-, эхо-теневой, зеркальный, зеркально-теневой методы ультразвукового контроля.
Дефектоскоп обеспечивает проведение неразрушающего контроля продукции на наличие дефектов типа нарушения сплошности и однородности материала в изделиях из металла и пластмасс. Диапазон размеров изделий от 1 до 6000 мм.
Дефектоскоп УД9812 позволяет наблюдать высокочастотные ультразвуковые сигналы и измерять их параметры.
Дефектоскоп снабжен калиброванным аттенюатором и прецизионным измерителем задержки сигналов, что позволяет использовать его для измерения физических характеристик материалов - затухания и скоростей звука.
Прибор содержит энергонезависимую память объемом 64 Мегабайт, в которую записываются данные настройки и данные ультразвукового контроля.
Связь прибора с персональным компьютером осуществляется через шину USB. Дефектоскоп УД9812 может использоваться в качестве периферийного устройства ЭВМ в системах ультразвукового контроля.
Дефектоскоп имеет ряд сервисных устройств, таких как часы с календарем, измеритель напряжения и тока аккумулятора, измеритель температуры.
Питание дефектоскопа комбинированное: от встроенного аккумулятора (NiMH, тип D,

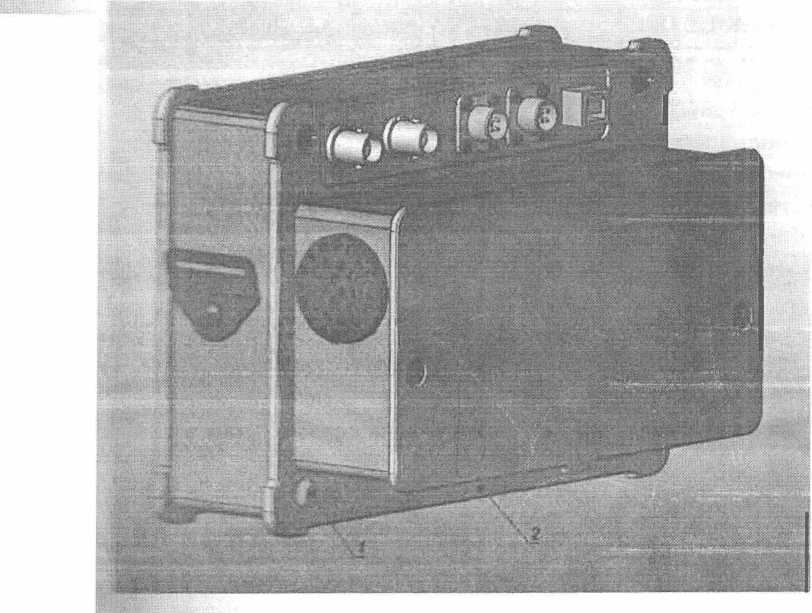

. _ .„гдмбнревания дефектоскопа от несанкционированного доступа.
~д- аки пломбы на винт крепления задней панели. . дэжД'&ки наклейки.
Ирвграммное обеспечение
Метрологически значимое программное обеспечение:
|
Нжименова-пе программного •весвече-ния |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
^';.~ренняя гр. 'гамма г*.?з |
UD9812.bin |
V23.08 |
Контрольная сумма 0X1C25A3F4 |
CRC32 |
Защита метрологически значимого программного обеспечения от непреднамеренных и
ьгкдд-хмеренных изменений - уровень А по МИ 3286-2010.
Метрологически незначимое программное обеспечение:
|
. Нжжченова-аяе программного «йсоечення |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровые идентификаторы программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
Вд*-~™а.:ьиый дггектоскоп |
UD9812_USB_Scan_ DX.exc |
V23.01 |
VID ОхВВВВ PID 0x9812 GUID {6bddlfc6-810f-11 d0-bec7-08002be2092f} |
Проверка соответствия VID, PID, GUID |
|
."Т-ет; з ■ 2^:2 |
UD9812_Report.exe |
V23.08 |
VID ОхВВВВ PID 0x9812 GUID {6bddlfc6-810f- Hd0-bec7-08002be2092f} |
Проверка соответствия VID, PID, GU1D |
Примечание: VID - идентификационный номер производителя, PID - идентификацион
ны» ё.. мер продукта, GUID - глобальный унифицированный идентификатор.
л ические и технические характеристики
|
। Наименование характеристики |
Значение |
|
\„IiSlex-k. -ы частот, МГц ■irf Ь'- t |
от 0,6 до 12 от 0,8 до 12 от 1,2 до 12 от 0,6 до 6,5 от 0,8 до 6,5 от 1,2 до 6,5 от 0,7 до 12 от 0,7 до 6,5 |
|
Кк.т действительных значений граничных частот от номи- ММ'з - не более |
±10 |
|
ВЁ&кч чувствительность приемного тракта, мкВ |
150±50 |
|
дЁг -Ше _»становии чувствительности с шагом 0,5 дБ, дБ |
80 |
|
ЙНкх—Зь. . ..ютной погрешности измерения отношения амплитуд ИВИВа.: г ~ -- ’. .>де приемного^тракта,_дБ______ |
±1 |
|
Наименование характеристики |
Значение |
|
Ддламический диапазон амплитудной характеристики приемного тракта, дБ |
от плюс 3 до минус 20 |
|
Пределы абсолютной погрешности амплитудной характеристики рр^е.много тракта в точках динамического диапазона, дБ |
+3 дБ ±0,3 -6 дБ ±0,3 -12 дБ ±0,5 -20 дБ ±1,0 |
|
Динамический диапазон временной регулировки чувствительности, |
80±1 |
|
--.«сил гуда зондирующих импульсов на нагрузке 50 Ом, В |
250±50 |
|
Дтг.ельность зондирующих импульсов, нс |
от 40 до 888 |
|
Уклонение действительных значений длительности зондирующих «пульсов от номинальных, %, не более |
±10 |
|
.U л пион длительности развертки, мкс |
от 3,6 до 2000 |
|
.'тсделы абсолютной погрешности измерения интервалов времени Т •- диапазоне длительности развёртки, мкс |
±(0,006+0,00003 Т) |
|
Д,-азазон задержки развертки относительно зондирующего импуль-м.чс. не более |
от минус 2 до плюс 1988 |
|
Г.>. 'решиость настройки (зона нечувствительности) пороговых инди- -.3.торов автоматических сигнализаторов дефектов, дБ, не более |
±0,5 |
|
Потребляемая мощность, Вт, не более |
20 |
|
‘гтзритные размеры, длина х ширина х высота, мм, не более |
177x125x85 |
|
М-сса с аккумулятором, кг, не более |
1,4 |
|
гэбочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при температуре 35 °C, %, не бо- |
от минус 10 до плюс 45 98 |
|
- рлёочее напряжение питания от сети переменного тока 50 или ' 60 Гц, В |
200±40 |
|
" тстний срок службы не менее, лет ____________ |
5 |
3>иак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и гдсг.орта типографским способом.
Комплектность
|
Наименование изделия |
Количество |
|
Дефектоскоп ультразвуковой УД9812 |
1 |
|
Аккумулятор NiMH, тип D (установлен в приборе) |
4 |
|
Источник питания ИП-9414 с кабелем |
1 |
|
Наушники |
1 |
|
Кабель связи с персональным компьютером по шине USB |
1 |
|
Кабель для подключения совмещенных ультразвуковых преобразователей |
1 |
|
Кабель для подключения раздельно-совмещенных ультразвуковых преобразователей |
1 |
|
Сумка |
1 |
|
Ремень |
1 |
|
Наименование изделия |
Количество’ |
|
Техническая документация | |
|
’Дефектоскоп ультразвуковой УД9812. Руководство по эксплуатации” 46.5537.001.01.000 РЭ |
1 |
|
Дефектоскоп ультразвуковой УД9812. Паспорт” |
* |
|
СЭ-ROM с программным обеспечением |
1 |
|
Ультразвуковые преобразователи | |
|
Т 11-1,25-020, П111-2,5-014, Ш11-5,0-08, П111-10,0-4*4, Ш 12-2,5-014, Т 2-5,0-08, П! 12-10,0-4*4, П121-1,8-40°-14*14, П121-1,8-50°-14* 14, Т. 21 -1,8-65°-14* 14, П121 -2,5-4О°-014, П121 -2,5-5О°-014, П121 -2,5-65°-214. П121-5,О-4О°-08, П121-5,О-5О°-08, П121-5,О-65°-08, П121-5,0-70°- П121-8,0-65°-5*4, П121-8,0-70°-5*4. |
комплект * |
* Примечание: номенклатура и количество ультразвуковых преобразователей в ком-г'. <те дефектоскопа определяется при его заказе.
«
Шверка осуществляется по методике поверки, представленной разделом 10 -I 5537.001.01.000 РЭ "Дефектоскоп ультразвуковой УД9812. Руководство по эксплуатации" и ;~=е?жденной ФГУ "УРАЛТЕСТ" в октябре 2010 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- осциллограф цифровой TDS 3032 (диапазон частот до 300 МГц, диапазон коэффициента отклонения от 1 мВ/дел до 10 В/дел, пределы допускаемой относительной погрешности коэффициента отклонения ±2 %);
- генератор сигналов высокочастотный Г4-102 (диапазон частот от 0,1 до 50 МГц, погреш-Нчють установки частоты не более ±1 %; амплитуда выходного сигнала не менее 0,5 В);
- аттенюатор широкополосный АТТ-90-0,1-95/2 (рабочие частоты от 0,01 до 30 МГц; диапазон ослаблений сигналов от 0 до 90 дБ; пределы допускаемой абсолютной погрешности в диапазонах ослабления от 0 до 19,9 дБ - ±0,03 дБ; от 20 до 39,9 дБ - ±0,05 дБ; от 40 до 59.9 дБ - ±0,10 дБ; от 60 до 90 дБ - ±0,20 дБ);
- частотомер универсальный CNT-85 (диапазон измерений длительности сигналов от 6 нс до 100 с, относительная погрешность измерения длительности не более 5 -10’6 + 1 ед. сч.);
- контрольные образцы №2 и №3 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (номер по Госреестру 6612-99).
Сведения о методах измерений
5537.001.01.000 РЭ "Дефектоскоп ультразвуковой УД9812. Руководство по эксплуатации"
fitepMa гивные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым УД9812
ТУ 46.5537.001.01.000 "Дефектоскоп ультразвуковой УД9812. Технические условия"
Ванжендации по областям применения в сфере государственного регулирования «■йспечення единства измерений
Дефектоскопы ультразвуковые УД9812 могут применяться при:
- осуществлении производственного контроля за соблюдением установленных законо-дд:е.;>ством Российской Федерации требований промышленной безопасности к эксплуатации нежного производственного объекта;
- выполнении работ по оценке соответствия промышленной продукции и продукции дг г?х видов, а также иных объектов установленным законодательством Российской Федера-ж обязательным требованиям.
