Дефектоскопы ультразвуковые УДС2-РДМ-12

Номер в ГРСИ РФ: РБ 03 20 6027 16
Раздел: Средства неразрушающего контроля [20]
Категория: Дефектоскопы
Производитель / заявитель: НПП "РДМ" О.О.О., г. Кишинев, Республика Молдова
Скачать
Описание типа РБ 03 20 6027 16 [2016-10-05]
rb-03-20-6027-16_2016-10-05.pdf
Скачать
Нет данных о поставщике

Применяется в областях общественного интереса.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 20 6027 16
Наименование Дефектоскопы ультразвуковые УДС2-РДМ-12
Год регистрации 2016
Номер сертификата 10482
Дата регистрации 2016-06-28
Срок действия 2021-06-28
Получатель сертификата НПП "РДМ" ООО, г. Кишинев, Молдова (MD)
Производитель / Заявитель

НПП "РДМ" ООО

Адрес: г. Кишинев, бул. Гагарина, 2

Контакты: (3732)57-98-04, 57-98-03 / 57-98-15

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по разделу 12 "Методика поверки" документа "Дефектоскопы ультразвуковые УДС2-РДМ-12. Руководство по эксплуатации" (2013 г.).

Поверители

Скачать

Описание типа РБ 03 20 6027 16 [2016-10-05]
rb-03-20-6027-16_2016-10-05.pdf
Скачать

Описание типа

Назначение

Применяется в областях общественного интереса.

ОПИСАНИЕ: Дефектоскоп является переносной механизированной системой ультразвукового контроля с использованием эхо-метода (ЭМ) и зеркально-теневого метода (ЗТМ) при контактном способе ввода ультразвуковых колебаний (УЗК). Количество независимых информационных каналов, реализуемых при работе с блоками пьезоэлектрических резонаторов (БП) в режиме сплошного контроля - 14, из них 8-е реализацией в канале раздельной, а 6 - совмещенной схемы излучения и приема УЗК.

Количество каналов возбуждения и приема УЗК, предусмотренных для работы с ручными пьезоэлектрическими преобразователями (ПЭП) - 3.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Опорный уровень чувствительности каналов эхо-метода с резонаторами, установленными в БП, и ручными ПЭП при выявлении на пороговом уровне индикации опорного отражателя диаметром 6 мм в образце СО-ЗР или образце №2 из комплекта КОУ-2, соответствует значениям, приведенным в таблице 1.                     z , / ']/'■ /

Обозначение ПЭП и резонаторов

Номинальный угол ввода, градус

Опорный уровень чувствительности, дБ, не более

Глубина расположения отражателя, мм

РП PC 2

0

18

44

РП 42/42

42/42

18/18

44

РП 70

70

27

15

РП 70/70

70/70

27/27

15

РП 65/65x84

65/65

30/30

44

РП 4x65/65

65/65/65/65

35/35/35/35

44

ПЭП П112-2,5-12-РДМ-Р

0

18

44

ПЭП П121-2,5-42-РДМ-Р

42

15

44

ПЭП П121-2,5-50-РДМ-Р

50

24

44

ПЭП П121-2,5-55-РДМ-Р

55

26

44

ПЭП П121-2,5-65-РДМ-Р

65

32

44

ПЭП П121-2,5-70-РДМ-Р

70

20

15

ПЭП П122-2,5-70-РДМ

70

25

15

Таблица 2

Техническая характеристика

Значение

1

2

3

1

Запас чувствительности по каналам эхо-метода, дБ

- с ПЭП П121-2,5-42, П121 -2,5-50, П121-2,5-55, не менее

- с ПЭП П121-2,5-65, П121-2,5-70, П112-2,5, не менее

25

16

2

Мертвая зона дефектоскопа, по стандартному образцу СО-ЗР, мм:

- с ПЭП П121-2,5-65, П121-2,5-70, П112-2,5, не более

- с ПЭП П121-2,5-42, П121-2,5-50, П121-2,5-55,

не более

3

6

3

Диапазон зоны контроля с ПЭП П121-2,5-42 (по стали), мкс: - минимальное значение нижней границы, не более - максимальное значение верхней границы, не менее

5 230

4

Пределы допускаемого значения абсолютной погрешности измерения координат залегания отражателя, мм

±(0,02H(L)+ 1), где Н - глубина залегания отражателя, L - расстояние от точки ввода до отражателя

5

Диапазон определения коэффициента выявляемое™ дефекта эхо-методом для эхо-сигналов, превышающих пороговый уровень, дБ

от минус Ку до плюс (70 - (Кп + Ку)), где Ку - установленная условная чувствительность контроля в канале, Кп - опорный уровень чувствительности

6

Пределы допускаемого значения абсолютной погрешности определения коэффициента выявляемое™ дефекта эхо-методом, дБ

± (1 + 0,05Кд), где Кд - измеренное значение коэффициента выявляемое™ дефекта

1

2

3

7

Диапазон измерения амплитуды AN эхо-сигнала, дБ

от 0 до (70 - Кп), где Кп - опорный уровень чувствительности

8

Пределы допускаемого значения абсолютной погрешности измерения амплитуды (AN) эхо-сигнала относительно порогового уровня индикации, дБ

± (1 + 0,03 AN), где AN - измеренное значение амплитуды эхо-сигнала

9

Диапазон калиброванной регулировки усиления эхо-сигналов, дБ

от 0 до 70

10

Дискретность регулировки усиления эхо-сигналов, дБ

1

11

Допускаемое отклонение регулировочной характеристики, дБ, не более

±(1 +0,05Уном), где У ном - установленное значение приращения усиления.

12

Нестабильность порогового уровня индикации при изменении амплитуды входного сигнала, дБ, не более

±0,5

13

Отклонение абсолютной погрешности измерения расстояния по сигнальным меткам датчика пути, мм, не более

±(0,01S+ 1), где S - измеренное значение расстояния по сигнальным меткам

14

Частота дефектоскопа и эффективная частота эхо-импульса ПЭП, МГц

2,5 ± 0,25

15

Импульсный коэффициент преобразования ПЭП Киии, дБ, не менее:

- для ПЭП П121-2,5-42

- для ПЭП П121-2,5-50, П121-2,5-55

- для ПЭП П121-2,5-65

- для ПЭП П121 -2,5-70

- для ПЭП П112-2,5

- для ПЭП П 112-2,5-70

-45

-48

-51

-54

-68

-55/55

16

Уровень шумов дефектоскопа с подключенным ПЭП в диапазоне от 10 до 200 мкс от начала импульса возбуждения, мВ, не более

80

17

Условная чувствительность ЗТМ с ПЭП Ш 12-2,5 и резонатором РП РС2 для донного сигнала, полученного в стандартном образце СО-ЗР на расстоянии 66 мкс от начала зондирующего импульса, дБ

от 20 до 4 с дискретностью 1

18

Размах электрических импульсов возбуждения ПЭП НЧ канала, В

(80 ± 10)

19

Длительность периода импульсов возбуждения ПЭП по НЧ каналу, мкс

(10 ±0,5)

20

Пороговая чувствительность каналов контроля по входам подключения резонаторов и ПЭП на частоту 2,5 МГц и усиление приемника канала 12 дБ:

- для каналов, работающих в раздельном режиме, мВ

- для каналов, работающих в совмещенном режиме, мВ

- для каналов НЧ (на частоту 100 кГц усиление приемника канала 12 дБ), мВ

(110 ±25)

(140 ±25)

(120 ±25)

1

2

3

21

Электрическое питание дефектоскопа осуществляется постоянным током от аккумуляторной батареи напряжением, В

от 10,4 до 16,4

22

Ток потребляемый дефектоскопом, А, не более

1,1

23

Время установления рабочего режима, минуты, не более

5

24

Время непрерывной работы дефектоскопа от полностью заряженной аккумуляторной батареи при температуре (25 ± 15) °C, ч., не менее

6

25

Масса дефектоскопа в рабочем состоянии без запаса технологической жидкости, кг, не более

Масса ручного ПЭП на рабочую частоту 2,5 МГц, кг:

- для типов П121, не более

- для типов Ш 22 и Ш12, не более

21

0,1 0,25

26

Габаритные размеры дефектоскопа в рабочем состоянии, мм:

в рабочем состоянии (без съемных рукоятки и штанги), не более

в сложенном для транспортировки состоянии, не более

950x350x1100

950x350x500

27

Рабочее поле экрана матричного индикатора, мм, не менее

100x80

28

Показатели надежности:

средняя наработка на отказ с учетом технического

обслуживания и ЗИП, ч, не менее

среднее время восстановления работоспособного

состояния дефектоскопа, ч, не более

Средний срок службы дефектоскопа с учетом ЗИП и технического обслуживания, лет, не менее

15000

6

10

29

Степень защиты дефектоскопа, по ГОСТ 14254

IP54

30

Диапазон рабочих температур, °C

от минус 40 до 50

ЗНАК УТВЕРЖДЕНИЯ ТИПА: Знак утверждения типа наносится на национальном паспорте типографским способом и на корпусе дефектоскопа (рис. 2).

КОМПЛЕКТ ПОСТАВКИ: Комплект поставки соответствует документации производителя.

МЕТРОЛОГИЧЕСКАЯ ПОВЕРКА: Проводится в соответствии с NML 9-14:2013. Поверка (калибровка) при эксплуатации проводится согласно раздела «Методика поверки (калибровки)» Руководства по эксплуатации.

При положительных результатах метрологической поверки:

Наносится оттиск поверительного клейма (рисунок 2) в целях исключения несанкционированного доступа к электронному блоку и соответственно к

метрологическим характеристикам;

выдается свидетельство о метрологической поверки согласно RGML 12:2007.

Ь) Место нанесения знака утверждения типа ;

а) Место нанесения оттиска поверительного клейма

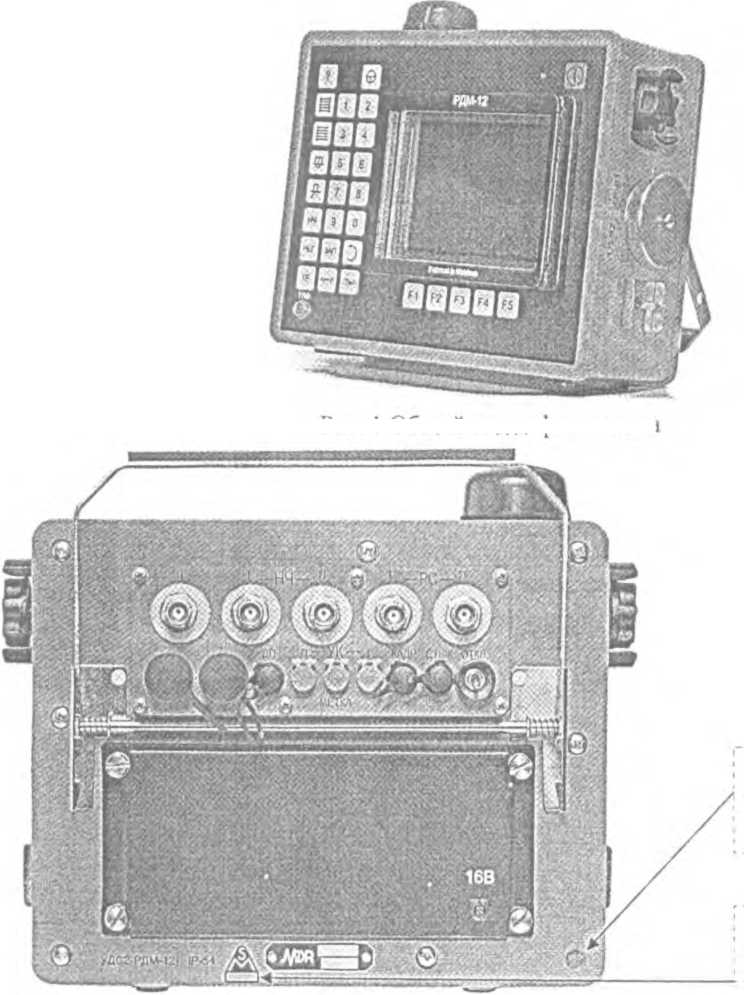

Рис. 2 Место нанесения знака утверждения типа и оттиска поверительного клейма

Рис. 1 Общий вид дефектоскопа

В случае отрицательных результатов метрологической поверки выдается бюллетень непригодности согласно RGML 12:2007.

Нормативные документы

ЗАКЛЮЧЕНИЕ: Дефектоскоп ультразвуковой типа УДС2-РДМ-12 соответствует требованиям ГОСТ 23667-85, NML 9-14:2012 и ГОСТ 12997-84.
