Дефектоскопы вихретоковые Константа ВД1
Номер в ГРСИ РФ: | РБ 03 20 5052 16 |
---|---|
Раздел: | Средства неразрушающего контроля [20] |
Категория: | Дефектоскопы |
Производитель / заявитель: | ООО "КОНСТАНТА", г. Санкт-Петербург |
Дефектоскопы вихретоковые Константа ВД1 (далее - дефектоскопы) предназначены для выявления и измерения глубины поверхностных дефектов типа трещин, расслоений, коррозионных поражений в объектах из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 20 5052 16 |
Наименование | Дефектоскопы вихретоковые Константа ВД1 |
Год регистрации | 2016 |
Номер сертификата | 10620 |
Дата регистрации | 2016-08-30 |
Срок действия | 2020-01-19 |
Получатель сертификата | ООО "КОНСТАНТА", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "КОНСТАНТА"
Адрес: 198095, г. Санкт-Петербург, а/я 89
Контакты: (812)252-94-78
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при предоставлении на поверку совместно с мерами моделей дефектов из комплекта КММД 21 (РБ 03 20 5054 13), входящими в комплект поставки дефектоскопов (НТК №08-16). |
Методика поверки | Поверка проводится по УАЛТ.151.000.00МП (2009 г.). |
Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - №RA.RU.311483, шифр поверительного клейма - СП)(НТК №01-13). |
Поверители
Скачать
Описание типа РБ 03 20 5052 16 [2016-12-05]
rb-03-20-5052-16_2016-12-05.pdf
|
Скачать | ||
Описание типа РБ 03 20 5052 16 [2013-04-19]
rb-03-20-5052-16_2013-04-19.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы вихретоковые Константа ВД1 (далее - дефектоскопы) предназначены для выявления и измерения глубины поверхностных дефектов типа трещин, расслоений, коррозионных поражений в объектах из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов.
Описание
Работа дефектоскопа основана на вихретоковом фазовом методе получения первичной информации.
Дефектоскоп состоит из блока обработки информации и преобразователей.
Блок обработки информации заключен в корпус, на верхней крышке которого расположена клавиатура, на торцевой поверхности - разъем для подключения преобразователей. Результаты измерений отображаются на матричном жидкокристаллическом индикаторе.
Питание дефектоскопа осуществляется от элементов питания типа AAA Alkaline или аккумуляторных батарей NiMH.
Преобразователь ПФ-ОН-4-Fe предназначен для обнаружения поверхностных трещин малой протяженности на объектах из ферромагнитных сталей.
ПФ-0Н-4-А1 - для обнаружения поверхностных трещин малой протяженности на объектах из алюминиевых сплавов и других неферромагнитных сплавов с электрической проводимостью от 8 до 27 МСм/м.
ПФ-ОН-4-Ti - для обнаружения поверхностных трещин малой протяженности на объектах из титановых сплавов, неферромагнитных коррозионно-стойких сталей и других сплавов с электрической проводимостью от 0,4 до 2,1 МСм/м.
ПФ-П-4-Fe - для обнаружения поверхностных трещин малой протяженности на объектах из ферромагнитных сталей, Г-образный, с удлиненной трубкой.
ПФ-Г1-4-А1 - для обнаружения поверхностных трещин малой протяженности на объектах из алюминиевых сплавов и других неферромагнитных сплавов с электрической проводимостью от 8 до 27 МСм/м, Г-образный, с удлиненной трубкой.
ПФ-П-4-Ti - для обнаружения поверхностных трещин малой протяженности на объектах из титановых сплавов, неферромагнитных коррозионно-стойких сталей и других сплавов с электрической проводимостью от 0,4 до 2,1 МСм/м, Г-образный, с удлиненной трубкой.
ПФ-Г2-4-Ре - для обнаружения поверхностных трещин малой протяженности на объектах из ферромагнитных сталей, Г-образный, миниатюрный с тонкой, легко гнущейся трубкой.
ПФ-Г2-4-А1 - для обнаружения поверхностных трещин малой протяженности на объектах из алюминиевых сплавов и других неферромагнитных сплавов с электрической проводимостью от 8 до 27 МСм/м, Г-образный, миниатюрный с тонкой, легко гнущейся трубкой.
ПФ-Г2-4-Тл - для обнаружения поверхностных трещин малой протяженности на объектах из титановых сплавов, неферромагнитных коррозионно-стойких сталей и других сплавов с электрической проводимостью от 0,4 до 2,1 МСм/м, Г-образный, миниатюрный с тонкой, легко гнущейся трубкой.
ПФ-ОН-14-Fe - для обнаружения поверхностных тр0да^^ч^°^§ъектах из
ферромагнитных сталей, с грубо обработанной поверхностью. Il* f
ПФ-ОН-38-Fe - для обнаружения поверхностных шМцин на объектах из
ферромагнитных сталей, с грубо обработанной поверхностью больОМплОиЕЙ^Н"^”) g /1 ПнйА£]№ый директор /&// ООО Ожтанть/Ч/ К 0 Р о г Е Е В Подпись
Программное обеспечение
Дефектоскопы имеют встроенное программное обеспечение Константа ВД1 (далее -ПО). ПО обеспечивает идентификацию преобразователя, обработку, регистрацию, ведение архива результатов измерений и передачу данных.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Константа ВД1 |
Номер версии (идентификационный номер) ПО |
не ниже ver. 6.0.1 .t |
Цифровой идентификатор ПО* |
0x612е, (CRC16). |
Другие идентификационные данные (если имеются) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему

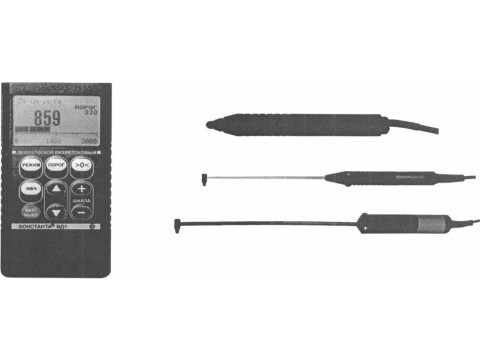

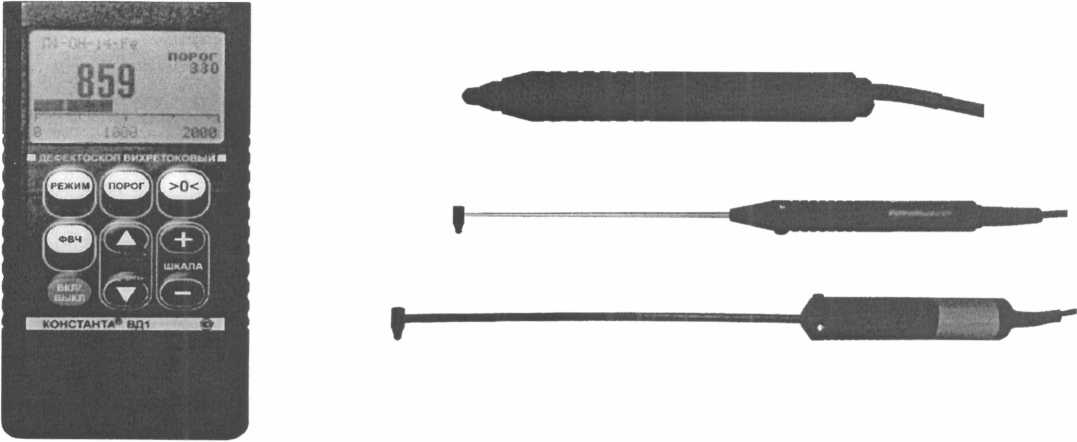

Внешний вид блока обработки информации и преобразователей представлен на рисунке 1.

Рисунок 1 - Внешний вид блока обработки информации и преобразователей
уровню защиты в соответствии с Р 50.2.077-2014.
Дефектоскопы могут работать с программным обеспечением «Constanta-Data» При нормировании метрологических характеристик было учтено влияние ПО.
Технические характеристики
Диапазон измерений глубины поверхностных дефектов типа прорези:
- для преобразователей ПФ-ОН-4-Fe, ПФ-П-4-Fe, ПФ-Г2-4-Ре, ПФ-ОН-4-А1, ПФ-Г1-4-А1,
ПФ-Г2-4-А1, ПФ-ОН-4-Ti, ПФ-П-4-Ti, П - для преобразователей ПФ-ОН-14-Fe..... для преобразователей ПФ-ОН-38-Fe..... Пределы допускаемой основной абсолютное поверхностных дефектов типа прорези с шерохс Ra<l,25 мкм: - для преобразователей ПФ-ОН-4-Fe, ПФ-1 ПФ-Г2-4-А1. ПФ-ОН-4-Ti. ПФ-П-4-Ti. П |
Ф-Г2-4-Т1..................................0,2-1,0 мм; ................................................0,5-2,0 мм; ..................................................0,5-5,0 мм. i погрешности измерений глубины )ватостью контролируемой поверхности П-4-Fe, ПФ-Г2-4-Ре, ПФ-ОН-4-А1, ПФ-Г1-4-А1, ф-Г2-4-Т1 |
при ширине раскрытия прорези не более 0,1 мм..................... - для преобразователей ПФ-ОН-14-Fe, ПФ-ОН-38-Fe z при ширине раскрытия прорези не более 0,3 мм............... где Т - номинальное значение глубины прорези, мм. КОЛЯЯ/ Генера!Ш| ооо Щ КОРОТЕЕВ Ш. Подпись Як |
. .^^=—^(0>15Т+0,1) мм; ?Х.....±(0\Ш0,2) мм, Г \ \\ UTAHTA- /<?/•' ЙДОрьейм У<*/1 |
Пределы допускаемой дополнительной абсолютной погрешности измерений глубины поверхностных дефектов типа прорези с шероховатостью контролируемой поверхности Ra<l,25 мкм при изменении температуры от плюс 5 °C до плюс 15 °C и от плюс 25 °C до плюс 40 °C:
- для преобразователей ПФ-ОН-4-Fe, ПФ-П-4-Fe, ПФ-Г2-4-Ре, ПФ-ОН-4-А1, ПФ-Г1-4-А1, ПФ-Г2-4-А1, ПФ-ОН-4-Ti, ПФ-П-4-Ti, ПФ-Г2-4-Т1.............................±(0,15Т±0,1) мм;
- для преобразователей ПФ-ОН-14-Fe, ПФ-ОН-38-Fe...............................±(0,15Т±0,2) мм,
где Т - номинальное значение глубины прорези, мм.
Максимальный допускаемый при проведении измерений зазор между рабочей поверхностью преобразователя и поверхностью контролируемого объекта:
- для преобразователей ПФ-ОН-4-Fe, ПФ-П-4-Fe, ПФ-Г2-4-Ре ПФ-ОН-4-А1, ПФ-Г1-4-А1,
ПФ-Г2-4-А1, ПФ-ОН-4-Ti, ПФ-П-4-Ti, ПФ-Г2-4-Т1...........................................0,2 мм;
- для преобразователей ПФ-ОН-14-Fe........................................................... 0,8 мм;
- для преобразователей ПФ-ОН-38-Fe..............................................................1,5 мм.
Пределы допускаемой абсолютной погрешности установки нуля на бездефектном участке контролируемой поверхности с максимальным допускаемым зазором:
- для преобразователей ПФ-ОН-4-Fe, ПФ-П-4-Fe, ПФ-Г2-4-Ре, ПФ-ОН-4-А1, ПФ-Г1-4-А1, ПФ-Г2-4-А1, ПФ-ОН-4-Ti, ПФ-П-4-Ti, ПФ-Г2-4-Т1........................................±0,1 мм;
- для преобразователей ПФ-ОН-14-Fe, ПФ-ОН-38-Fe.......................................±0,5 мм.
Частота тока возбуждения преобразователей:
- для преобразователей ПФ-ОН-4-Fe, ПФ-П-4-Fe, ПФ-Г2-4-Ре.............................1,8 МГц;
- для преобразователей ПФ-ОН-4-А1, ПФ-Г1-4-А1, ПФ-Г2-4-А1............................ 700 кГц;
- для преобразователей ПФ-ОН-4-Ti, ПФ-П-4-Ti, ПФ-Г2-4-Т1.............................3,8 МГц;
- для преобразователей ПФ-ОН-14-Fe.............................................................100 кГц;
- для преобразователей ПФ-ОН-38-Fe..............................................................70 кГц.
Габаритные размеры, не более:
- блока обработки информации.............................................................130x65x30 мм;
- преобразователей ПФ-ОН-4-Fe, ПФ-ОН-4-А1, ПФ-ОН-4-Ti, ПФ-ОН-14-Fe......013x110 мм;
- преобразователей ПФ-ОН-38-Fe............................................................0 15x130 мм;
- преобразователей ПФ-П-4-Fe, ПФ-Г1-4-А1, ПФ-П-4-Ti........................... 0 28x380 мм;
- преобразователей ПФ-Г2-4-Ре, ПФ-Г2-4-А1, ПФ-Г2-4-Т1................................0 18x280 мм.
Масса, не более:
- блока обработки информации.........................................................................0,2 кг;
- преобразователя..........................................................................................0,1 кг.
Номинальное напряжение питания............................................................................ЗВ.
Потребляемая мощность, не более.....................................................................0,5 Вт.
Условия эксплуатации:
- диапазон рабочей температуры окружающей среды и
контролируемого объекта, °C от ±5 до ±40;
- относительная влажность воздуха, % до 80 при температуре плюс 25 °C;
- диапазон атмосферного давления, кПа от 96 до 104.
Средний срок службы не менее 5 лет.
Знак утверждения типа
наносится на лицевую панель блока обработки информации в виде наклейки, на руководство по эксплуатации типографским способом.
Комплектность
Комплектность приборов представлена в таблице 2.
//о
Konfc г ЕНЕРА лшы| 000 Ш
КОРОТЕЕВ
Подпись )М
/ВЕРНА
Л ЮРЬЕВИЧ
Габлица 2
Наименование изделия (составной части, документа) |
Количество, шт. |
Примечание |
Дефектоскоп вихретоковый Константа ВД1 в составе: Блок обработки информации |
1 | |
Преобразователи*: ПФ-ОН-4-Fe; ПФ-ОН-4-А1; ПФ-ОН-4-Ti; ПФ-Г1 -4-Fe; ПФ-Г1-4-А1; ПФ-П-4-Ti; ПФ-Г2-4-Бе; ПФ-Г2-4-А1; ПФ-Г2-4-Т1; ПФ-ОН-14-Fe; ПФ-ОН-38-Fe. | ||
Диэлектрические прокладки |
1 комплект | |
Сменные защитные колпачки |
4 |
для каждого преобразователя |
Батарея аккумуляторная NiMH размер ААА |
4 | |
Зарядное устройство |
1 | |
Футляр |
1 | |
Кабель связи с ПК по интерфейсу USB |
1 | |
Головные телефоны |
1 | |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 |
* Количество и тип преобразователей по требованию заказчика.
Поверка
осуществляется в соответствии с документом УАЛТ.151.000.00МП «Дефектоскопы вихретоковые Константа ВД1. Методика поверки», согласованным с ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2009 г.
Основные средства поверки: меры моделей дефектов КММД-21 (Госреестр № 46433-11).
Сведения о методах измерений
УАЛТ.151.000.00РЭ - «Дефектоскопы вихретоковые Константа ВД1». Руководство по эксплуатации»
Нормативные документы
ТУ 4276-025-27449627-07 - «Дефектоскопы вихретоковые Константа ВД1». Технические условия»
