Дефектоскопы ультразвуковые "ПЕЛЕНГ-115" (УД2-115)
| Номер в ГРСИ РФ: | РБ 03 20 5934 16 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО НПК "ЛУЧ", г. Москва |
|
Описание типа РБ 03 20 5934 16 [2016-05-25]
rb-03-20-5934-16_2016-05-25.pdf
|
Скачать |
Дефектоскопы ультразвуковые «ПЕЛЕН!"-115» (УД2-115) (далее ио тексту -дефектоскопы) предназначены для измерений глубины и координат залегания дефектов, измерений толщины контролируемых изделий, контроля проекции на наличие дефектов (обнаружение дефектов) типа нарушения сплошности и однородности : материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 5934 16 |
| Наименование | Дефектоскопы ультразвуковые "ПЕЛЕНГ-115" (УД2-115) |
| Год регистрации | 2016 |
| Номер сертификата | 10274 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2019-10-13 |
| Получатель сертификата | ООО НПК "ЛУЧ", г. Балашиха Московской обл., Россия (RU) |
Производитель / Заявитель
ООО НПК "ЛУЧ"
Адрес: 143930, Московская обл, г.Балашиха, мкр. Солтыковка, шоссе Ильича, д.1
Контакты: тел./факс +7 (498) 520-77-99 // Email: luch@luch.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ЛИВЕ.415119.024 МП (2014 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "НПК "ЛУЧ" (аттестат аккредитации - № РОСС RU.0001.310521, шифр поверительного клейма - ГБМ)(НТК №02-16). |
Поверители
Скачать
|
Описание типа РБ 03 20 5934 16 [2016-05-25]
rb-03-20-5934-16_2016-05-25.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы ультразвуковые «ПЕЛЕН!"-115» (УД2-115) (далее ио тексту -дефектоскопы) предназначены для измерений глубины и координат залегания дефектов, измерений толщины контролируемых изделий, контроля проекции на наличие дефектов (обнаружение дефектов) типа нарушения сплошности и однородности : материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений.
Описание
Дефектоскоп представляет собой электронный блок с подключенным посредством кабеля ультразвуковым преобразователем (УЗ ПЭП).
Электронный блок выполнен в жестком металлическом корпусе. На лицевой панели расположены многофуи . нальны I жристалли сский диы di и
маслобензостойкая пленочная клавиатура. В нижнем, торцевом отсеке расположены разъем для подключения зарядного устройства и USB-разъем для подключения внешних устройств. Конструкция дефектоскопа предусматривает пломбирование электронного блока прибора от несанкционированного доступа. Места пломбирования указаны стрелками на рисунке 1.
Фотография дефектоскопа представлена на рисунке 1.

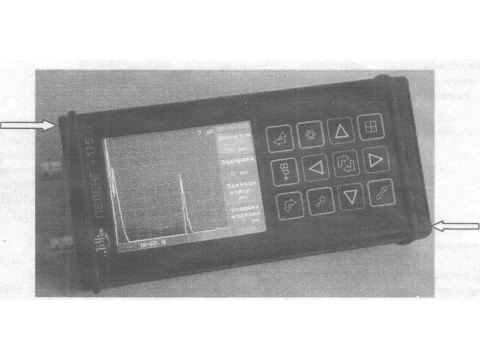

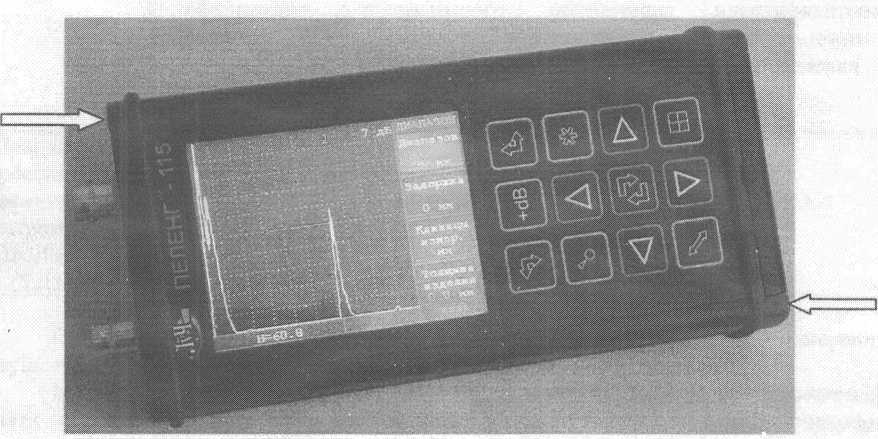

Рисунок 1 - Общий вид: Дефектоскопов <ИЛЕНГ-Н5» (УД2-115) и места нанесения пломбирозки.

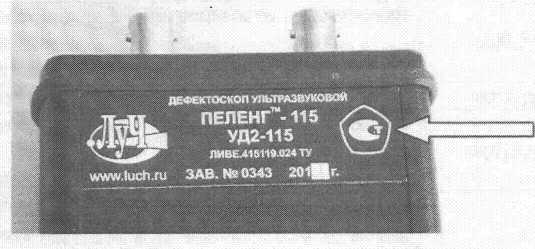

Рисунок 2.....Шильд задней панели и место нанесения клейма.
В основу работы дефектоскопа положена способность ультразвуковых колебаний (УЗК) распространяться в контролируемых изделиях и отражаться от внутренних дефектов и границ материалов. Дефектоскоп реализует эхо-импульсный, теневой и зеркально-теневой методы ультразвукового неразрушающего контроля. Отображение полученных сигналов на дисплее осуществляется в виде развертки типа А (А-скаи).
Программное обеспечение
Дефектоскопы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификааи-онйый номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) . |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение дефектоскопов ультразвуковых «ПЕЛЕНГ-115» (УД2-115) |
ПЕЛЕНГ™-! 15 ПО |
I109.S16 |
0360Ю6ае9ЙеаЬ 94e9fl070a417b d4bbb0clbbc |
SHA-1 |
Программное обеспечение встроено в аппаратное устройство средства измерении и осуществляет функции индикации и управления.
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
|
Значения [номинальных -< .л; .. ' 'О . Г |
' .8: 2.5: 5.0 и 10.0 |
|
Диапазон установки скоростей распространения УЗК, м/с |
100 ло i 5000 |
|
Диапазон измерений глубины залегания дефектов по стали, мм |
от 2 до 1500 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов, мм (где L- измеряемая глубина залегания дефектов, мм) |
±(0,5+0,02 L) |
|
Диапазон измерений толщины по стали, мм |
от 2 до 1500 |
|
Пределы допускаемой абсолютной погрешности измерений толщины по стали, мм (где Н - измеряемая толщина, мм) |
±(0,5+0,02 Н) |
|
Пределы допускаемой абсолютной погрешности аттенюатора дефектоскопа на всех рабочих частотах в диапазоне от 20 до 80 дБ, дБ |
±1 |
|
Напряжение источника питания (аккумуляторной батареи), В |
3,7 |
|
Время непрерывной работы от аккумуляторной батареи, ч |
11 |
|
Масса дефектоскопа с аккумуляторной батареей не более, кг |
0,8 |
|
Габаритные размеры дефектоскопа не более, мм |
170x80x35 |
|
Рабочие условия эксплуатации: - температуры окружающего воздуха, *С - относительной влажности при 25 °C, % - атмосферного давления, кПа |
от минус 10 до 50 98 от 84 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на заднюю панель электронного блока дефектоскопа в виде шильдика.
Комплектность
|
№ |
Наименование |
Количество |
|
1 . |
Дефектоскоп ультразвуковой «ПЕЛЕНГ-115» (УД2-115) (электронный блок) |
1 шт. |
|
2 |
УЗ ПЭП |
3* шт. |
|
3 |
Кабель соединительный (УЗ ПЭП/электронный блок) |
1**шт. |
|
4 |
Кабель соединительный (компьютер/электронный блок) |
1 шт. |
|
5 |
Блок аккумуляторный (встроенный) |
1шт. |
|
6 |
Зарядное устройство |
1 шт. |
|
7 |
Программное обеспечение |
1 К-КТ. |
|
8 |
Чехол |
1***шт. |
|
? |
Сумка для переноски |
1шт. |
|
10 |
Дефектоскоп ультразвуковой «ПЕЛЕНГ-115» (УД2-115). Руководство по эксплуатации ЛИВЕ.415119.024 РЭ |
1ЭКЗ. |
|
11 |
Дефектоскоп ультразвуковой «ПЕЛЕНГ-115» (УД2-115). Паспорт ЛИВЕ.415119.24 ПС |
1экз. |
|
12 |
Дефектоскоп ультразвуковой «ПЕЛЕНГ-115» (УД2-115). Методика поверки ЛИВЕ.415119.24 МП |
1 экз. |
* Количество и тип УЗ ПЭП в комплекте поставки - по заказу потребителя из прилагаемой номенклатуры УЗ ПЭП, приведенной в Приложении 4 Руководства по эксплуатации.
** При поставке преобразователей типа Ш12 кабель конструктивно может . входить в УЗ ПЭП.
Поставляется за дополнительную плату по заказу потребителя.
Поверка
осуществляется в соответствии с методикой поверки ЛИВЕ.415119.024 МП «Дефектоскоп ультразвуковой «ПЕЛЕНГ-115» (УД2-115)», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в июле 2009 г.
Основные средства поверки: тестер ультразвуковой МХ01-УЗТ1 (фиксированные частоты: 0,625; 1,25; 1,8; 2,5; 5,0 и 10,0 МГц, длительность регулируемых импульсов от 2 до 80 мкс, длительность задержки импульсов от 2 до 2000 мкс.); комплект образцов с искусственными отражателями КМД4-У (глубина залегания отражателя от 1 до 485 мм, диаметр отражателя от 1 до 20 мм.).
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации «Дефектоскоп ультразвуковой «ПЕЛЕНГ-115» (УД2-115). ЛИВЕ.415119.024 РЭ».
Нормативные документы
ЛИВЕ.415119.024 ТУ. Дефектоскоп ультразвуковой «ПЕЛЕНГ-115» (УД2-115). Технические условия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
