Дефектоскопы ультразвуковые УД2-70
| Номер в ГРСИ РФ: | РБ 03 20 5933 16 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО НПК "ЛУЧ", г. Москва |
|
Описание типа РБ 03 20 5933 16 [2016-05-25]
rb-03-20-5933-16_2016-05-25.pdf
|
Скачать |
Дефектоскопы ультразвуковые УД2-70 (далее по тексту - дефектоскопы) предназначены для контроля продукции на наличие дефектов (обнаружение дефектов) типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений, измерений глубины и координат залегания дефектов, измерений толщины контролируемых изделий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 5933 16 |
| Наименование | Дефектоскопы ультразвуковые УД2-70 |
| Год регистрации | 2016 |
| Номер сертификата | 10273 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2019-10-13 |
| Получатель сертификата | ООО НПК "ЛУЧ", г. Балашиха Московской обл., Россия (RU) |
Производитель / Заявитель
ООО НПК "ЛУЧ"
Адрес: 143930, Московская обл, г.Балашиха, мкр. Солтыковка, шоссе Ильича, д.1
Контакты: тел./факс +7 (498) 520-77-99 // Email: luch@luch.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ЛИВЕ.415119.025.0000 ПС (2014 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "НПК "ЛУЧ" (аттестат аккредитации - № РОСС RU.0001.310521, шифр поверительного клейма - ГБМ)(НТК №02-16). |
Поверители
Скачать
|
Описание типа РБ 03 20 5933 16 [2016-05-25]
rb-03-20-5933-16_2016-05-25.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы ультразвуковые УД2-70 (далее по тексту - дефектоскопы) предназначены для контроля продукции на наличие дефектов (обнаружение дефектов) типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений, измерений глубины и координат залегания дефектов, измерений толщины контролируемых изделий.
Описание
Дефектоскоп представляет собой электронный блок с подключенным посредством кабеля ультразвуковым преобразователем (УЗ ПЭП).
Электронный блок выполнен в жестком металлическом корпусе с ручкой для переноски. На лицевой панели расположены многофункциональный цветной жидкокристаллический дисплей и маслобензостойкая пленочная клавиатура. Конструкция дефектоскопа предусматривает пломбирование электронного блока прибора от несанкционированного

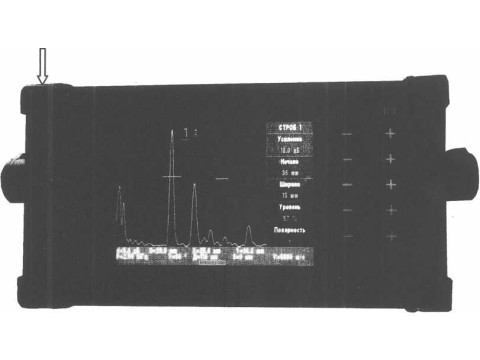

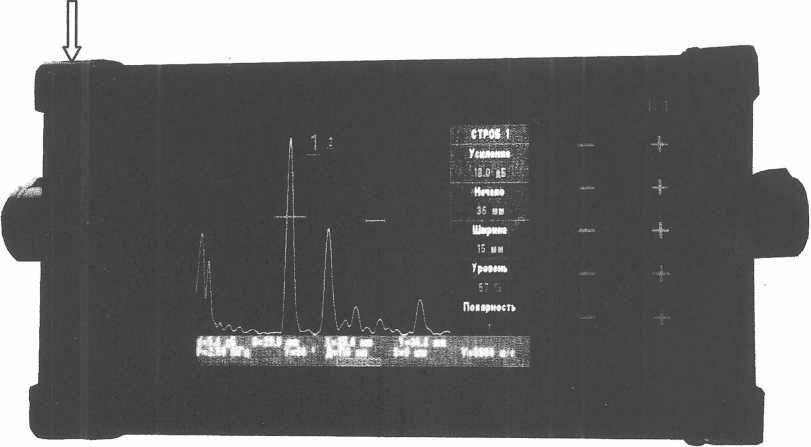

Рисунок 1 - Общий вид дефектоскопов ультразвуковых УД2-70 и места нанесения
доступа. Места пломбирования указаны стрелками на рисунке 1. Фотография дефектоскопа представлена на рисунке 1.

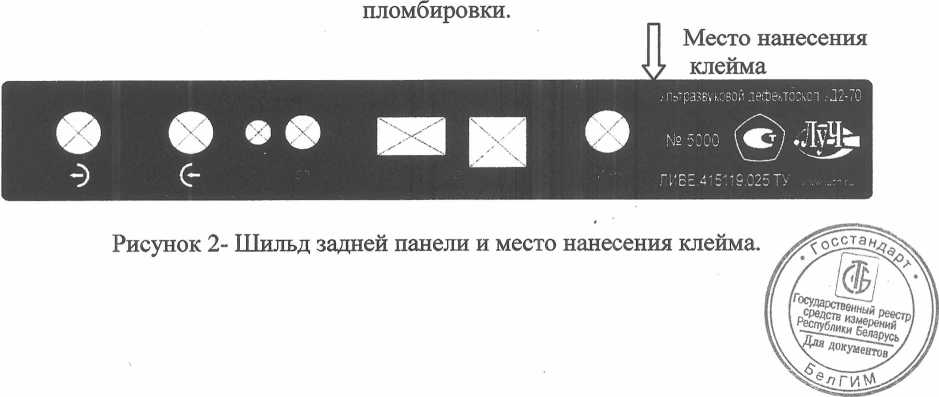

На задней панели (рисунок 2) расположены коммутационные разъемы для подключения УЗ НЭП, блока питания, вход и выход синхроимпульсов и USB-разъемы для подключения внешних устройств. Аккумуляторная батарея крепится к задней панели блока при помощи винтов.
В основу работы дефектоскопа положена способность ультразвуковых колебаний (УЗК) распространяться в контролируемых изделиях и отражаться от внутренних дефектов и границ материалов. Дефектоскоп реализует эхо-импульсный, теневой и зеркальнотеневой методы ультразвукового неразрушающего контроля. Отображение полученных сигналов на дисплее осуществляется в виде развертки типа А (А-скан).
Программное обеспечение
Дефектоскопы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение дефектоскопов ультразвуковых УД2-70 |
УД2-70 ПО |
H12.S40 |
992cf4cfec4984b76 713d81d88c902006 6554a3b |
sha-10 |
Программное обеспечение встроено в аппаратное устройство средства измерений и осуществляет функции индикации и управления.
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики _________________________________________________________ Таблица 2
|
Значения номинальных рабочих частот УЗК, МГЦ |
0,4; 1,25; 1,8; 2,5; 5,0; 10,0 |
|
Отклонение рабочих частот УЗК от номинальных не более, % |
±15 |
|
Диапазон установки скоростей распространения УЗК, м/с |
от 100 до 15000 |
|
Диапазон измерения толщины по стали, мм |
от 2 до 5000 |
|
Пределы допускаемой абсолютной погрешности измерения толщины по стали, мм (где Н - измеряемая толщина, мм) |
±(0,5+0,02 Н) |
|
Диапазон измерения глубины залегания дефектов по стали, мм |
от 2 до 5000 |
|
Пределы допускаемой абсолютной погрешности измерения глубины залегания дефектов, мм (где L- измеряемая глубина залегания дефектов, мм) |
±(0,5+0J^^a^ /7® |
|
Пределы допускаемой абсолютной погрешности аттенюатора дефектоскопа на всех рабочих частотах (в диапазоне от 20 до 80 дБ), |
S-i П rf5!S№T“" ₽< 3:1 v, J ' и,Ц2РЧ№(Лмерен \ Республик Бедар |
|
дБ (где Nx - отношение амплитуд, дБ) | |
|
Число запоминаемых значений глубины, не менее |
4000 |
|
Электрическое питание осуществляется: - от сети переменного тока частотой 50 Гц и напряжением, В -от аккумуляторной батареи напряжением, В |
220 12 |
|
Время непрерывной работы от аккумуляторной батареи не менее, ч |
8 |
|
Диапазон рабочих температур, °C |
от минус 10 до 50 |
|
Средний срок службы дефектоскопа, лет |
10 |
|
Масса, кг |
2,2 |
|
Габаритные размеры, мм |
245x145x77 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации ЛИВЕ.415119.025.0000 РЭ типографским способом и на корпус дефектоскопа в виде шильдика.
Комплектность
Таблица 3
|
Наименование и условное обозначение |
Количество, шт. |
|
Электронный блок дефектоскопа ультразвукового УД2-70 |
1 |
|
Ультразвуковые пьезоэлектрические преобразователи (УЗ ПЭП) |
3* |
|
Кабель соединительный (УЗ ПЭП/электронный блок) |
1** |
|
Комплект для построения АРД диаграмм: Программное обеспечение для электронного блока Памятка по установке программного обеспечения Образец V2 |
1 J£»'P*** |
|
Кабель соединительный (компьютер/электронный блок) |
1 |
|
Устройство со съемным носителем |
j*** |
|
Инвертор -12В; -220В; 100 мА |
1*** |
|
Сетевой блок питания GS60A15-P1J |
1 |
|
Запасная аккумуляторная батарея |
1*** |
|
Съемная аккумуляторная батарея |
1 |
|
Переходник для заряда съемной аккумуляторной батареи вне прибора |
1*** |
|
Программное обеспечение UD2-70 |
1 |
|
Чехол |
1 *** |
|
Сумка для переноски |
1 |
|
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ. |
1 |
|
Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.025.0000 ПС |
1 |
* - По заказу потребителя из прилагаемой номенклатуры УЗ ПЭП (см. Руководство по эксплуатации).
** - При поставке преобразователей типа Ш12 кабель конструктивно может входить в УЗ ПЭП.
*** - Поставляется за дополнительную плату по заказу потребителя.
Поверка
осуществляется в соответствии с разделом 4 «Методика поверки» паспорта дефектоскопа ультразвукового УД2-70 ЛИВЕ.415119.025.0000 ПС, согласованным с ГЦИ СИ ФГУП «ВНИИМС» в июле 2009 г.
Основные средства поверки: прибор для поверки ультразвуковых дефектоскопов -тестер ультразвуковой МХ02-УЗТ1 (фиксированные частоты: 0,625; 1,25; 1,8; 2,5; 5,0 и 10,0 МГц, длительность регулируемых импульсов от 2 до 80 мкс, длительность задержки импульсов от 2 до 2000 мкс.), комплект контрольных образцов и вспомогательных устройств КОУ-2 (образцы СО-1, СО-2, СО-3), комплект образцов с искусственными отражателями КМД4-У (глубина залегания отражателя от 1 до 485 мм, диаметр отражателя от 1 до 20 мм.), осциллограф универсальный С1-65 А (диапазон частот от 20 Гц до 10 МГц, амплитуда сигналов до 30 В, погрешность не более 5 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в паспорте ЛИВЕ.415119.025.0000 ПС «Дефектоскоп ультразвуковой УД2-70. Паспорт» и в руководстве по эксплуатации ЛИВЕ.415119.025.0000 РЭ «Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации».
Нормативные документы
ГОСТ 23667-85 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров, ЛИВЕ.415119.025 ТУ Дефектоскоп ультразвуковой УД2-70. Технические условия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
