Газоанализаторы "Геолан-ХХХ"
| Номер в ГРСИ РФ: | РБ 03 09 5912 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "Сэфитем", г. Москва |
|
Описание типа РБ 03 09 5912 16 [2016-04-21]
rb-03-09-5912-16_2016-04-21.pdf
|
Скачать |
Газоанализаторы предназначены для непрерывного, автоматического, прямого измерения концентраций качества воздуха населенных пунктов, содержания вредных и загрязняющих веществ в воздухе, а так же предназначен для определения довзрывоопасных концентраций горючих газов, паров горючих жидкостей и их совокупности в воздухе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5912 16 |
| Наименование | Газоанализаторы "Геолан-ХХХ" |
| Год регистрации | 2016 |
| Номер сертификата | 10210 |
| Дата регистрации | 2016-01-28 |
| Срок действия | 2020-03-19 |
| Получатель сертификата | ООО "Сэфитем", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Сэфитем"
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Газоанализаторы метрологически не обеспечены по каналу измерения O3 ввиду отсутствия генераторов озона. Газоанализаторы метрологически обеспечены в Республике Беларусь по каналам измерений NH3, H2, NO2, SO2, NO, H2S, CO, CO2, C4H10, C6H14, CH4, C3H8 при наличии соответствующих ГСО, внесенных в Госреестр СИ РБ (раздел 2); по остальным каналам измерения метрологически обеспечены при наличии ГСО, допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по СДЦА 413214.001.000 МП (2014 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): ООО ПК "ТЭКСИ", г. Москва, Россия (аттестат аккредитации - №RA.RU.311245, шифр поверительного клейма - ВЧИ)(НТК №02-16). |
Поверители
Скачать
|
Описание типа РБ 03 09 5912 16 [2016-04-21]
rb-03-09-5912-16_2016-04-21.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы предназначены для непрерывного, автоматического, прямого измерения концентраций качества воздуха населенных пунктов, содержания вредных и загрязняющих веществ в воздухе, а так же предназначен для определения довзрывоопасных концентраций горючих газов, паров горючих жидкостей и их совокупности в воздухе.
Газоанализаторы используются для осуществления деятельности в области охраны окружающей среды, осуществления деятельности по обеспечению безопасности при чрезвычайных ситуациях, выполнения работ по обеспечению безопасных условий и охраны труда, осуществления производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, осуществления деятельности в области обороны и безопасности государства, осуществления деятельности в области гидрометшрологии.
Описание
Конструктивно Газоанализаторы Геолан-ХХХ (далее - газоанализаторы) имеют модификации, обозначаемые символами (XXX) приведены в таблице 1 и на рис. 1-3. После названия газоанализатора Теолан" первая цифра обозначает вид исполнения (переносной или стационарный), вторая буква обозначает способ отбора анализируемого газа (диффузионный или с принудительной подачей газа), третья буква дополнительно ставится в случае, когда газоанализатор выполнен во взрывозашищенном исполнении.
Таблица 1 - Модификация газоанализатора
|
1. x, |
X |
X |
|
1 - переносной |
Д - диффузионный |
В - взрывозащищенное |
|
i 2 - стационарный |
П - с принудительной подачей газа |
исполнение |
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (сенсоров), в аналоговую или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора и (или) передачу их внешнему компьютеру и другим регистрирующим устройствам или исполнительным механизмам.
В газоанализаторах в качестве измерительных преобразователей используются электрохимические, оптические, полупроводниковые, термокаталитические, хемилюминесцентные, комбинированные сенсоры.
Электрохимический преобразователь применяется для определения концентрации аммиака, водорода, диоксида азота, диоксида серы, кислорода, меркаптана озона оксида азота сероводорода, синильной кислоты, оксида углерода, формальдегида, фтороводорода хлора хлористого водорода, этанола.
Оптический преобразователь применяется для определения концентрации гексафторида серы, оксид этилена, диоксида углерода, этанола, суммы углеводородов (по CjHg, С*Нн или СГЦ), бензола бутана, гексана метана, пропана хладона этилена
Полупроводниковый преобразователь применяется для определения концентрации водорода, оксида этилена хладонов, этанола суммы углеводородов (по CjHg, QHm или СНД бензола, бутана, гексана, метана, пропана, этилена.
I ■ ' ' . концентрации во-
iop-ода, метана, суммы yi «водородов (по С > н. в J -I . или СН4).
Хемшпоминеецентный преобразователь применяется для определения концентрации то г. . - . ...того -.roc ■ ы. ..то. сероводорода. хлора
'оанолаи ммы тев • протгана, эти юна.

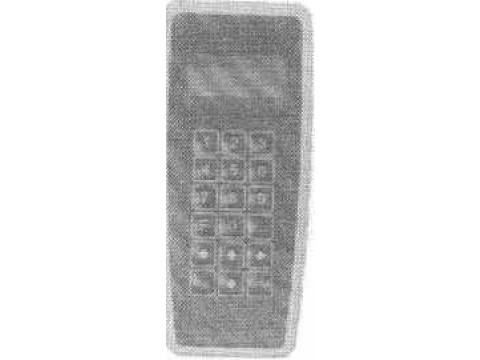

Фотографии общего вида с указанием пломбировки ! азоана. тзаторов "Геолаи-ХХХ"

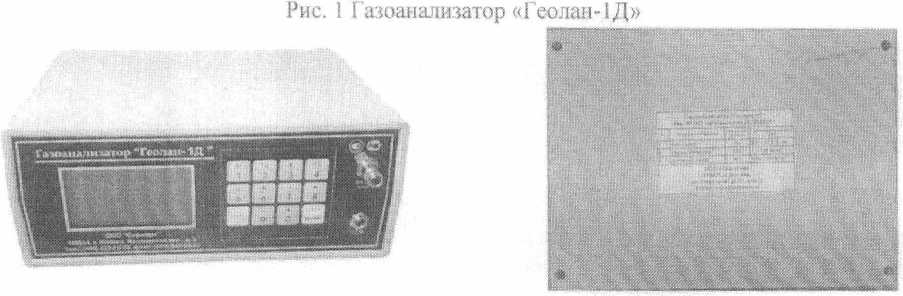

Рис. 2 Газоанализатор «Геолан- 1Д»
Рис. 4 Газоанализатор «Геолан-2Д»

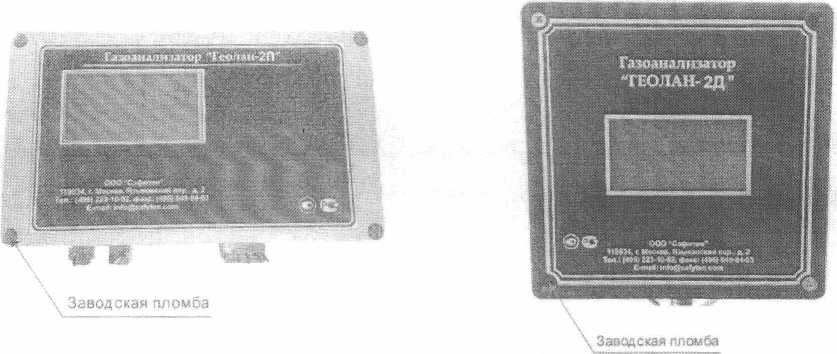

Рис. 3 Газоанализатор «Геолан-2П»
Газоанализаторы ночяоляют одновременно принимать и обрабатывать измерительную
Газоанализаторы переносные Теолан-1Д", Теолан-Ш”, Теолан-1ДВ", Теолан-ШВ" позволяют установить предупредительный порог сигнализации при превышении (для кислорода понижении) заданной концентрации измеряемых веществ. В процессе измерения газоанализатор позволяет сохранять результаты измерений в встроенной памяти.
Газоанализаторы стационарные Теолаи-2Д”, "Геолан-2П", Теолан-2ДВ'’, Теолан-2ПВ" позволяют устанавливать три порога сигнализации при превышении (для кислорода понижении) заданной концентрации измеряемых веществ. При достижении концентрации заданного порога, кроме того срабатывает звуковая и световая сигнализация, а так же включаются встроенные реле и поступают сигналы на внешние исполнительные устройства. Связь с внешними устройствами (с блоком сбора и обработки информации «Геолан», с панелью оператора, АСУТП и др.) осуществляется как по проводам, так и по беспроводным линиям (радиоканалу).
Маркировка взрывозащиты газоанализаторов "Геолан- 1ДВ", Теолан-ШВ” имеет обозначение - 1Ех dib ПВ Т4/Нг X (для исполнения газоанализаторов со встроенным аккумулятором).
Маркировка взрывозащиты газоанализаторов "Геолан-2ДВ", Теолан-2ПВ" имеет обозначение - 1Ех dib ПВ Т4/Нг.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 2.
|
Таблица 2 - |
Идентификационные данные программного обеспечения | |||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентифика-ционный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового программного обеспечения |
|
col lectorreg Jim-radio-release |
collector- quartz_no-dispgraph-regjim-radio-releaseJiex |
1.0С |
dad6fc46076752830b 8115a62d4a38a7 |
MD5 |
|
sensor-one ch Jim -release |
sensor-quartzno-disp_graph-one_chlim-release.hex |
ГОС |
9ddl4420b291fcc437 f88bdcd5b00725 |
MD5 |
Газоанализаторы "Геолан-ХХХ" имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).
Технические характеристики
лице 3.
Таблица 3 - Список веществ контролируемые газоанализатором и диапазоны измерений
|
Наименование вещества |
Химическая формула |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
массовая концентрация, мгЛм3 |
объемная доля, % |
Относительной, % |
Приведенной, % | ||
|
Аммиак |
NH3 |
от 0 до ОД от ОД до 100 от 1 до 1000 |
±20 ±20 |
±25 | |
|
Водород |
н2 |
отО до ОД от ОД до 4,0 |
±20 |
±25 | |
|
Г ексафторид серы |
SF(. |
от 1 до 100 от 100 до 10000 |
±20 |
±25 | |
|
Диоксид азота |
no2 |
от 0 до ОД от ОД до 10 от 1 до 200 |
88 • -и -н |
±25 | |
|
Диоксид серы |
so2 |
от Одо ОД от 0,1 до 20 от 1 до 500 |
±20 ±20 |
±25 | |
|
Кислород |
02 |
от ОД до 21 от 1 до 100 |
±0,2 (абсолютной) ±0,5 (абсолютной) | ||
|
Меркаптан |
RSH |
от 0,01 до 50 |
±20 |
• | |
|
Озон |
Оз |
от 0 до 0,02 от 0,02 до 2,0 |
±20 |
±25 | |
|
Оксид азота |
NO |
от 0 до 0,2 от 0,2 до 20 от 1 до 1000 |
±20 ±20 |
±25 | |
|
Оксид этилена |
CzHjO |
от Одо ОД от ОД до 200 |
±20 |
±25 | |
|
Сероводород |
H2S |
от 0 до 0,02 от 0,02 до 20 от 1 до 500 |
н- н- • 88 |
±25 | |
|
Синильная ки слота |
HCN |
от 0 до ОД от ОД до 3,0 |
±20 |
±25 | |
|
Оксид углерода |
CO |
от ОД до 200 от 1 до 2000 |
±20 ±20 |
• | |
|
Диоксид углерода |
CO2 |
от ОД до 5,0 от ОД до 100 |
±20 ±20 | ||
|
Формальдегид |
H2CO |
от Одо ОД от ОД до 2,0 |
±20 |
±25 | |
|
Фтороводород |
HF |
от 0 до ОД от ОД до 10,0 |
±20 |
±25 | |
|
j Хлор |
Cl2 |
от 0 до ОД от ОД до 10 |
±20 |
±25 | |
Государственный реестр I средств измерении / \ республики Беларусь / \Для документов/
|
Наименование вещества |
Химическая формула |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
массовая концентрация, МГ/М’’ |
объемная доля, % |
Относительной. % |
Приведенной, % | ||
|
Хлористый водород |
НС1 |
отО до 0,2 от 0,2 до 20 |
±20- |
±25 | |
|
Этанол |
С2Н5ОН |
от 1 до 2000 |
±20 | ||
|
Горючие газы | |||||
|
Сумма углеводородов (по СзН«, СбНи или СНД НКПР’ |
от 0 до 1 от 1 до 50 |
± 20 % |
- | ||
|
Бензол |
СбИб |
от Одо 0,1 от 0,1 до 100 |
±20 |
±25 | |
|
Бутан |
С4Ню |
от 0 до 0,1 от 0,1 до 0,7 |
±20 |
±25 | |
|
Гексан |
С6Н14 |
от 0 до 0,001 от 0,001 до 0,5 |
±20 |
±25 | |
|
Метан |
сн4 |
от 0 до 0,004 от 0,004 до 2,2 |
±20 |
±25 | |
|
Пропан |
СзШ |
от 0 до 0,1 от 0,1 до 0,85 |
±20 |
±25 | |
|
Этилен |
С2Н4 |
от 0 до 0,1 от 0,1 до 1,15 |
±20 |
±25 | |
|
Хладоны | |||||
|
Хладон R12 |
CC12F2 |
от 40 до 80 ” |
±20 |
- | |
|
Хладон R22 |
cf2cih |
от 100 до 350 |
от 40 до 100 ** |
±20 | |
|
Хладон R125 |
c2f5h |
от 40 до 80” |
±20 |
• | |
|
Примечание: *значение НКПР для определяемых компонентов по МЭК 60079-20-96. ♦* массовая концентрация, млн1. | |||||
Основные технические характеристики газоанализатора приведены в таблице 4.
Таблица 4 - Основные технические характеристики газоанализатора
|
Наименование показателя |
Значение |
|
Пределы допускаемых значений основной абсолютной тнрешности (8) измерений кислорода: | |
|
в диапазоне от 0,1 до 21 об. доля, % |
±0,2 |
|
в диапазоне от 1 до 100 об. доля, % |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в долях основной погрешности на каждые 10 °C, не более |
0,2 5 |
|
Пределы допускаемой дополнительной погрешности от изменения влажности окружающей среды в долях основной погрешности на каждые 10 %, не более |
0,2 8 |
|
Пределы допускаемых значений приведенной погрешности, % не более |
±25 |
|
Пределы допускаемых значений основной относительной погрешности измерений, остальные газы, % |
±20 |
|
Время установления показаний То9. при нормальных условиях, без пробоотборного устройства. с. не более: | |
|
для горючих газов |
15 |
|
для токсичных газов |
. 45 |
|
для кислорода |
45 |
|
Время прогрева и выхода на режим, мин, не более |
3 |
|
Потребляемая мощность, ВА, не более |
55 |
|
Габаритные размеры, мм, не более: | |
|
газоанализаторы переносные: «Геолан-1 П». «Геолан-1 ПВ», «Геолан- 1Д«. «Гсолан-1ДВ» |
260x240x120 |
|
га юаналитагоры сгационарные: «Геолан-2Д», «Геолан-2ДВ» |
260x240x140 |
|
газоанализаторы стационарные с системой пробоподготовки: «Геолан-211», «Геолан-2ПВ», «Геолан-2Д», «Геолан-2ДВ» |
600*800x250 |
|
Масса, кг, не более: | |
|
газоанализаторы переносные: «Геолан-1П», «Геолан-1ПВ», «Геолан- 1Д», «Г еолан- 1 ДВ» |
3,5 |
|
газоанализаторы стационарные: «Геолан-2Д», «Геолан-2ДВ» |
12 |
|
газоанализаторы стационарные с системой пробоподготовки: «Геолан-2П», «Геолан-211В», «Геолан-2Д», «Геолан-2ДВ» |
40 |
|
Условия эксплуатации газоанализатора: | |
|
температура окружающей среды: | |
|
стандартное исполнение |
от минус 20 до + 40 ЬС |
|
\ с системой пробоподготовки |
от минус 50 до + 1200 °C |
|
1 относительная влажность воздуха при отсутствии конденсата |
до 95 % |
|
1 атмосферное давление |
от 88 до 125 кПа |
|
Электропитание газоанализаторов переносных: «Геолан-1П». «Геолан-i 1ПВ». «Геолан-1Д», «Геолан-1ДВ» от 3-х аккумуляторов OP VD 1- 2100 мАч: максимальное напряжение, В максимальный ток, мА |
12,4 500 |
|
Электропитание газоанализаторов стационарных: «Геолан-2Д», «Гео-лан-2ДВ» максимальное напряжение, В максимальный ток, мА |
24,8 800 |
|
Электропитание газоанализаторов стационарных с системой пробоподготовки: «Геолан-211», «Геолан-2ПВ», «Геолан-2Д», «Геолан-2ДВ» от сети переменного тока, В: |
220*зз, частота 50 Гц |
|
Показатели надежности газосигнализатора: | |
|
средний ресурс, ч |
15000 |
|
средний срок службы, лет |
10 |
|
средний срок сохраняемости, лет |
10 |
|
назначенный срок службы, лет |
10 |
Знак утверждения тина
Знак утверждения типа наносится на газоанализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Руководство по эксплуатации. Методика поверки.
Поверка
Поверка газоанализаторов "Геолан-ХХХ" осуществляется согласно документу "Газоанализаторы "Геолан-ХХХ". Методика поверки СДЦА 413214.001.000 МП ", утвержденному в сен гябре 2014 г. ГЦИ СИ ОАО ФИТЦ "Инверсия".
Основные средства поверки:
- ГСО №№ 4278-88, 3915-87, 4026-87, 4034-87, 3738-87, 8375-2003, 4017-87, 9077-2008, 9541-2010, 9606-2010. 3806-87, 3811-87, 9769-2011, 4293-88, 5902-91, 3907-87, 3969-87, 5329-90, 5330-90, 5331-90, 5332-90, 6344-92, 10347-2013;
- генератор озона ГС-024-1 по ТУ 25-7407-040-90;
- установка "Микрогаз-Ф" по ТУ 4215-004-07518800-02 с источниками микропотока на CjrSH. 1I?S. SO2, NO2. Ch, NH3, IhCO, CbHb, HCI, HF;
- генератор спирто-воздушных смесей ГСВС-МЕТА-02 номер по Госреестру 28513-09;
- генератор поверочных газовых смесей модульный "Иифан* по ТУ 4215-018-46919435-2009.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 5235O.29.1-2O1O Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация ООО "Сэфитем", г. Москва.
Рекомендации к применению
Осуществление деятельности в области охраны окружающей среды.
Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуаци
ях.
Выполнение работ по обеспечению безопасных условий и охраны труда.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к экс опасного производственного объекта.
Осуществление деятельности в области обороны и безопасности государства.
Осуществление деятельности в области гидрометеорологии.
Другие Газоанализаторы
