Машины для испытания материалов на сжатие серии E

Назначение

Машины для испытания материалов на сжатие серии Е (в дальнейшем-машины) предназначены для создания и измерения усилий при статических испытаниях строительных материалов на сжатие.

Область применения - лаборатории испытаний механических свойств строительных материалов заводов железобетонных конструкций, комбинатов строительных материалов, а также научно-исследовательских институтов.

Описание

Принцип действия машин основан на преобразовании давления в гидроцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой.

Конструктивно машины представляют собой электронно-механическую систему, состоящую из трёх основных элементов: рамы с нагружающим устройством, насосной станции и системы управления.

Машины модификаци Е159 сконструированы на базе двухколонной рамы, стягивающей два металлических основания, к нижнему из которых крепиться устройство нагружения. Нагружающее устройство с плунжерным гидроцилиндром обеспечивает индикацию положения поршня, задание усилия за счет установления в полости требуемого давления и передачу на систему управления сигнала датчика о текущем значении силы.

Насосная станция представляет собой агрегатированный на базе многоклапанного электрического насоса узел, смонтированный на верхнем основании емкости с рабочей жидкостью, включающий в себя средства коммутации гидравлических трактов и электрических цепей с гидроцилиндром и управляющим устройством.

Система управления может быть реализована на базе одного из двух блоков управления, служащих для сбора, отображения, обработки, хранения, передачи и печати данных и документов, а также управления процессом испытаний. Для полуавтоматического управления процессом испытаний используются блоки управления Digitec C108N и Cyber-Plus Evolution C109N.

Блок управления Digitec C108N имеет два аналогово-цифровых канала для подключения к двум различным рамам с возможностью контроля скорости нагружения и автоматическим алгоритмом линейного преобразования усилия. Встроенный дисплей управляется с помощью пяти многофункциональных клавиш и производит отображение данных параметров испытания, а также функциональных иконок.

Блок управления Cyber-Plus Evolution C109N имеет восемь аналогово-цифровых каналов для подключения датчиков, преобразователей и испытательной рамы. Cyber-Plus Evolution функционально аналогичен стандартному ПК с операционной системой Windows, имеет сенсорный графический экран, позволяющий устанавливать параметры и контролировать ход испытаний, проводить анализ данных и построение графиков. Блок управления имеет возможность прямого подключения к локальной сети и интернету для удаленной техподдержки, простой пользовательский интерфейс и пять многофункциональных клавиш управления (возможно прямое подключение компьютерной клавиатуры и мыши), встроенный графический принтер, два USB-порта и слот для SD-карты.

Внешний вид основных исполнений модификации Е159 машин для испытания материалов на сжатие серии Е представлен на рисунках 1 ... 2

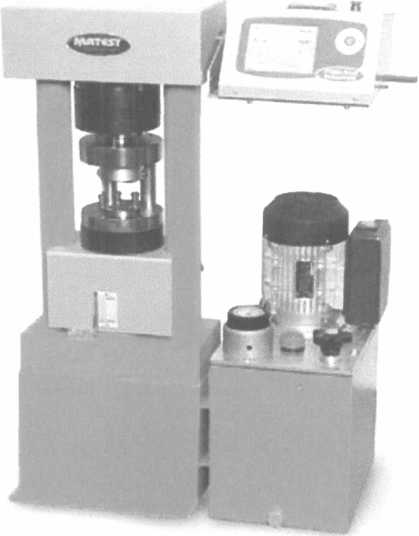

Рис. 1 Исполнение E159/Digitec

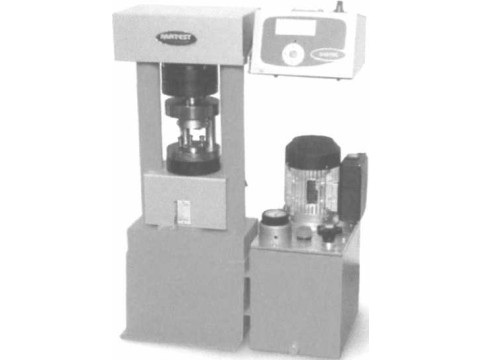

Рис. 2 Исполнение E159/Digitec

Модификации машин и их исполнения идентифицируются заводским номером на маркировочной табличке на торце верхнего основания рамы и несет в себе следующую информацию:

Е159PNXXX/AE/YYYY

Код модификации --------- ---- порядковый номер в серии изготовителя

Конфигурация комплектности ----- I— код года выпуска (порядковые номера букв

дополнительными устройствами*’            латинского алфавита)

*’ - условный код по базам данных завода-изготовителя

Пломбировка машин от несанкционированного доступа производится путем оттиска стального клейма в чашке винтов, фиксирующих крепление задней стенки к корпусу блока управления, местом расположения клейм-наклеек является верхний правый угол лицевой панели блока.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики машин для испытания материалов на сжатие серии Е приведены в табл. 1

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на корпус блоков управления машин для испытания материалов на сжатие серии Е несмываемой краской и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Нормативные документы

Техническая документация фирмы «MATEST S.p.A. Unipersonale», Италия.

СТБ 8034 - 2011 «Машины для испытания материалов на растяжение, сжатие и изгиб.

Методика поверки».

Заключение

Тип «Машины для испытания материалов на сжатие серии Е» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации.

Машины для испытания материалов на сжатие серии Е соответствуют технической документации фирмы «MATEST S.p.A. Unipersonale», Италия.

Межповерочный интервал - не более 12 месяцев.

Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»

пр. Космонавтов, 56, 230003, г. Гродно,

факс (0152) 64 31 29, тел. (0152) 75 59 78,

эл. почта csms grodno@tut.by.

аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
