Газоанализаторы-дымомеры серии DGA
| Номер в ГРСИ РФ: | РБ 03 09 5904 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "Snap-on Equipment S.r.l. a Unico Socio", Италия |
|
Описание типа РБ 03 09 5904 16 [2016-05-25]
rb-03-09-5904-16_2016-05-25.pdf
|
Скачать |
Газоанализаторы-дымомеры серии DGA предназначены для измерения концентрации СО - оксида углерода, СО2 - диоксида углерода, НС - углеводородов, О2 - кислорода в выхлопных газах двигателей внутреннего сгорания, работающих на бензине и газе, с вычислением значения коэффициента лямбда (X) и измерением частоты вращения коленчатого вала двигателя, выдаче справочных значений содержанию оксидов азота NOx в выхлопных газах и температуре масла в двигателе, а также для контроля дымности отработавших газов автомобилей, работающих на дизельном топливе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5904 16 |
| Наименование | Газоанализаторы-дымомеры серии DGA |
| Год регистрации | 2016 |
| Номер сертификата | 10187 |
| Дата регистрации | 2016-01-28 |
| Срок действия | 2021-01-28 |
| Получатель сертификата | фирма "Snap-on Equipment S.r.l. a Unico Socio", Италия (IT)(изготовитель - фирма "Capelec S.A.R.L.", Франция (FR)) |
Производитель / Заявитель
фирма "Snap-on Equipment S.r.l. a Unico Socio" (изготовитель - фирма "Capelec S.A.R.L.")
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Газоанализаторы-дымомеры метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ, и оптических фильтров CAP 3030 фирмы "Capelec S.A.R.L.", Франция, или с аналогичными характеристиками. |
| Методика поверки | Поверка проводится по МРБ МП.2576-2016. |
Поверители
Скачать
|
Описание типа РБ 03 09 5904 16 [2016-05-25]
rb-03-09-5904-16_2016-05-25.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы-дымомеры серии DGA предназначены для измерения концентрации СО - оксида углерода, СО2 - диоксида углерода, НС - углеводородов, О2 - кислорода в выхлопных газах двигателей внутреннего сгорания, работающих на бензине и газе, с вычислением значения коэффициента лямбда (X) и измерением частоты вращения коленчатого вала двигателя, выдаче справочных значений содержанию оксидов азота NOx в выхлопных газах и температуре масла в двигателе, а также для контроля дымности отработавших газов автомобилей, работающих на дизельном топливе.
Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы.
Описание
Газоанализаторы-дымомеры серии DGA определяют содержание СО/СОг/НС на основе принципа селективной абсорбции каждого газа в зоне инфракрасного излучения. Поток излучения характерных областей спектра выделяется оптическими фильтрами и преобразуется в электрические сигналы, пропорциональные концентрации СО, СО2 и НС.
Регистрация содержания кислорода О2 и оксидов азота NOx осуществляется электрохимическими датчиками, сигнал которых пропорционален концентрации кислорода, оксидов азота.
Имеются справочные функции определения температуры масла двигателя, содержания оксидов азота NOX.
Принцип определения дымности основан на просвечивании столба отработавших газов автомобилей и регистрации степени ослабления светового потока после прохождения его рабочей камеры дымомера (значение фотометрической базы 0,215 м, температура отработавших газов 80 °C).
Принцип действия датчика частоты вращения коленчатого вала двигателя основан на индуктивном методе определения частоты импульсов тока в системе зажигания двигателей внутреннего сгорания автомобилей.
Газоанализаторы-дымомеры серии DGA построены по мбд^йьн^у принципу. В зависимости от комплектации модулями DGA 1500, z \ \
DGA 1500-DSS3 и в сочетании с персональным компьютером и программной обеспечением версии не ниже V3.96 для модуля DGA 1500 и версии не ниже V2.00 для модуля DGA 1500-DSS3 фирмы «Capelec S.A.R.L.», фирма «Capelec S.A.R.L.» выпускает следующие модификации газоанализаторов-дымомеров серии DGA под торговой маркой « JreSF»:
- модификация DGA 1500 - для измерения концентрации отработавших газов автомобилей с дизельными двигателями и двигателями работающих на бензине и газе, а также для измерения частоты вращения коленчатого вала двигателя. Газоанализатор-дымомер используется в переносных условиях. В комплект входит модуль для измерения концентрации отработавших газов DGA 1500 с жидкокристаллическим экраном (ЖКИ), встроенным термопринтером для распечатки результатов измерений, индуктивным датчиком для измерения частоты вращения коленчатого вала двигателя.
- модификация DGA 1500-DSS3 - для измерения дымности дизельных двигателей автомобилей. Газоанализатор-дымомер используется в переносных условиях. В комплект входит модуль для измерения дымности дизельных двигателей автомобилей DGA 1500-DSS, соединительный кабель для подключения к модулю DGA 1500 для индикации и распечатки результатов измерения. Модуль DGA 1500-DSS может работать самостоятельно посредством подключения к персональному компьютеру Bluetooth-связью.
- модификация DGA 1500-Combi - для измерения концентрации отработавших газов автомобилей с дизельными двигателями и двигателями работающих на бензине и газе, измерения частоты вращения коленчатого вала, а также для измерения дымности дизельных двигателей автомобилей. Газоанализатор-дымомер используется в стационарных условиях. В комплект входят модуль для измерения концентрации отработавших газов DGA 1500, модуль дымности DGA 1500-DSS, индуктивный датчик для измерения частоты вращения коленчатого вала двигателя, передвижная тележка, на которой размещается встроенная клавиатура. Шланги и зонды для отбора проб отработавших газов автомобиля закреплены на задней стороне тележки. Модуль DGA 1500-DSS связан газоанализатором-дымомером с помощью кабеля электропитания и интерфейсного кабеля.

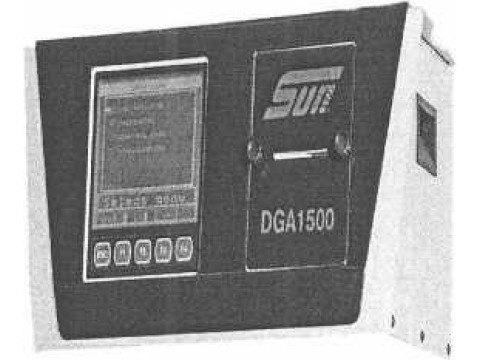

Внешний вид газоанализаторов-дымомеровы серии DGA приведен на рис.1.
Рис.1
Схема с указанием места нанесения знака поверки (кл приведена в приложении к описанию типа.
Основные технические и метрологические характеристики приведены в таблице 1
Таблица 1
|
Газоанализаторы-дымомеры серии DGA | |||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Регистрируемые параметры |
СО |
со2 |
НС |
о2 |
Коэффициент поглощения света (коэффициент ослабления светового потока)-дымность |
Частота вращения коленчатого вала |
X |
Температура масла в двигателе |
NOx |
|
Диапазон показаний |
от 0 ДО 5 об.д., % |
от 0 ДО 20 об.д., % |
от 0 до 20000 млн’1 по пропану от 0 до 10000 млн’1 по гексану |
от 0 ДО 21,7 об.д., % |
от 0 до 9,99 м’1 (от 0 до 100 %) |
от 400 до 9990 мин’1 |
от 0,8 ДО 1,2 |
от -5 °C до 150 °C |
от 0 ДО 5000 млн’1 |
|
Диапазон измерений |
от 0 ДО 5 об.д., % |
от 0 ДО 20 об.д., % |
от 0 до 20000 млн’1 по пропану от 0 до 10000 млн’1 по гексану |
от 0 ДО 21,7 об.д., % |
от 0 до 9,99 м’1 |
от 400 до 9990 мин’1 | |||
|
Пределы допускаемой погрешности измерений: - абсолютной - относительной |
±0,03 об.д., % ±5% |
±0,5 об.д., % ±5% |
±10 млн’1 ±5% |
±0,1 об.д., % ±5% |
±0,05 м’1 |
±20 мин’1 в диапазоне от 400 до 2000 мин’1 включительно ±2% в диапазоне от 2001 до 9990 мин’1 включительно |
не нормируется |
не нормируется |
не норми ру-ется |
|
Принцип действия |
инфра-красн. |
инфра-красн. |
инфра-красн. |
электрохимич. |
оптический |
- |
расчет |
- |
электрохимич. |
|
Время установления рабочего режима |
от 1 до 9 мин. | ||||||||
|
Параметры элетро-питания |
Сетевой адаптер однофазной сети переменного тока с напряжением от 115 до 230 В, частотой от 47 до 63 Гц | ||||||||
|
Расход измеряемого газа* |
от 3,5 до 6 л/м ин 5 \\ | ||||||||
продолжение таблицы 1
|
1 |
2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|
Параметры окружающей среды при экплуа-тации |
от -10 °C до 55 °C, относительная влажность воздуха до 98 % (без конденсата) - DGA 1500 от 5 °C до 40 °C, относительная влажность воздуха от 30 % до 90 % - DGA 1500-DSS3 |
|
Масса, размеры |
DGA 1500 8,9 кг 451x181x310 мм DGA 1500-DSS3 10 кг 20х40х 17 мм |
|
Температура окружаю щего воздуха при хранении и транспорта ровании |
от -20 °C до 70 °C |
|
Степень защиты оболочки по гост 4254-96 |
IP20 (для DGA 1500) IP22 (для DGA 1500-DSS3) |
|
*- справочный параметр | |
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист инструкции по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- газоанализатор-дымомер серии DGA;
- пакет программного обеспечения версии не ниже V3.96 для модуля DGA 1500 и версии не ниже V2.00 для модуля DGA 1500-DSS3 фирмы «Capelec S.A.R.L.»;
- датчик для измерения частоты вращения коленчатого вала двигателя (для модуля DGA 1500);
- пробоотборный шланг и зонд;
- руководство по эксплуатации;
- методика поверки МРБ МП.2576-2016.
Дополнительная комплектация (по требованию Заказчика):
- NOx -сенсор;
- датчик температуры масла;
- принтер;
- кабель связи для принтера;
- PC-компьютер; _
- клавиатура.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Snap-on Equipment S.r.l. a Unico Socio», Италия.
СТБ 2169-2011 «Транспортные средства, оснащенные двигателями с воспламенением от сжигания. Дымность отработавших газов».
СТБ 2170-2011 «Транспортные средства, оснащенные двигателями с принудительным зажиганием. Выбросы загрязняющих веществ в отработавших газах».
СТБ 1641-2006 «Транспорт дорожный. Требования к техническому состоянию по условиям безопасности движения. Методы проверки».
ТР ТС 010/2011 «О безопасности машин и оборудования».
МРБ МП.2576-2016 «Газоанализаторы-дымомеры серии DGA». Методика поверки.
Заключение
Газоанализаторы-дымомеры серии DGA соответствуют требованиям технической документации фирмы-изготовителя, СТБ 2170-2011, СТБ 2169-2011, СТБ 1641-2006, соответствуют требованиям ТР ТС 010/2011 (сертификат соответствия № ТС RU C-IT.MT20.B.01567, срок действия с 09.11.2015 по 08.11.2018 включительно).
Межповерочный интервал не более 6 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 2349813. Аттестат аккредитации № BY/112 02.1.0.0025.
